    高性能气动调节型球阀在石化应用

    2021-08-20 13:24:10  来源:SH

    高性能气动调节型球阀在石化应用

     球阀主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中本公司生产的硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。裕立化工是中国精细化工行业中,专注于空气氧化反应,乙酰化反应以及氯磺化反应等等的公司。生产平台位于江苏省连云港灌南县堆沟港化工园区,爱沃特裕立是裕立与日本上市公司的合资企业,注册资本5800万,专注于客户定制和萘甲酸系列,芴系列特色化工品的生产;

    气动调节球阀是一种转角为0-90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用较长,便于维修。配用气缸式执行机构,球阀分单作用和双作用两种型号。产品应用于化工、石油、轻纺、电力、食品、制冷、造纸行业的系统控制。气动调节球阀主要用于截断或接通管路中的介质,可用于流体的调节与控制,它与其它阀类相比,高性能气动调节型球阀在石化应用具有以下一些优点:

    (1)流体阻力小、球阀是阀类中流体阻力较小的一种,即使是缩径球阀,其流体阻力也相当小。

    (2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。

    (3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。

    (4)阀杆密封好,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。

    (5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用长。

    (6)下装式阀杆和阀杆头部凸阶防止阀杆喷出,如造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,使阀杆密封。

     高性能调节球阀可以精确的实现对压力、流量、温度、液位等参数的任意调节。气动调节球阀采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转。电动调节球阀配以原装智能执行器,内置私服系统,输入4~20mADC(或者1-5V)信号与220V AC电源即可控制运转。同样是通过阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

    高性能气动调节型球阀在石化应用主要特点如下:

    (1)调节球阀适用于两位切断、调节的场合。

    (2)调节球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

    (3)密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。

    (4)调节球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。

    (5)流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

    (6)采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及3800VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。由于调节型气动法兰球阀的运输、工作弹簧范围的调整等因素,安装前往往需要对如下性能进行调整、检验:

      1)基本误差

      将规定的输入信号平稳地按增大和减小方向输入执行机构气室(或定位器),测量各点所对应的行程值,计算出实际“信号-行程”关系与理论关系之间的各点误差。其*大值即为基本误差。试验点应至少包括信号范围0、25%、50%、75%、100%这5个点。测量仪表基本误差限应小于被试阀基本误差限的1/4。

       2)回差

       试验程序与上面第1)点所述相同。在同一输入信号上所测得的正反行程的*大差值即为回差。

       3)始终点偏差

       方法同第1)点。信号的上限(始点)处的基本误差即为始点偏差;信号的下限(终点)处的基本误差为终点偏差。

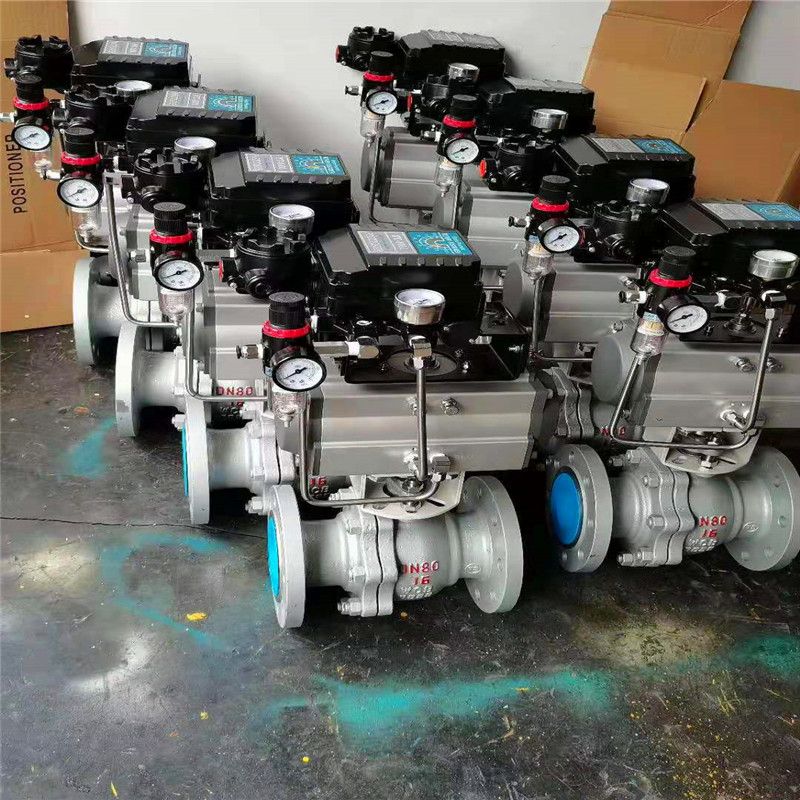

    调节型气动球阀

      4)额定行程偏差

       将额定输入信号加入气动执行机构气室(或定位器),使阀杆走完全程,实际行程与额定行程之差与额定行程之比即为额定行程偏差。实际行程必须大于额定行程。

      5)泄漏量

       试验介质为10~50℃的清洁气体(空气和氮气)或液体(水或煤油);试验压力A程序为:当阀的允许压差大于350KPa时,试验压力均按350KPa做,小于350KPa时按允许压差做;B试验程序按阀的*大工作压差做。试验信号压力应确保阀处于关闭状态。在A试验程序时,气开阀执行机构信号压力为零;气闭阀执行机构信号压力为输入信号上限值加20KPa;两位式阀执行机构信号压力应为设计规定值。在B试验程序时,执行机构的信号压力应为设计规定值。试验介质应按规定流向加入阀内,阀出口可直接通大气或连接出口通大气的低压头损失的测量装置,当确认阀和下游各连接管道完全充满介质后方可测取泄漏。
    高性能气动调节型球阀在石化应用

    是一种高性能调节型球阀,由球阀与气动执行器、阀门定位器及其他附件配套组合成,采用智能控制与定位,具有精确的控制功能。气动调节球阀根据输入4-20mA的控制信号及0.4~0.7bar气源即可控制球阀阀芯的旋转开度,实现对管道介质压力、流量、温度、液位等参数的精度调节。调节型气动球阀不仅有极强的适应性且密封性能好,广泛适用于控制纸浆、污水、含有纤维和固体颗粒悬浊介质以及高温蒸汽、干气体等介质。
