500X不锈钢持压泄压阀技术规范

500X不锈钢持压泄压阀技术规范

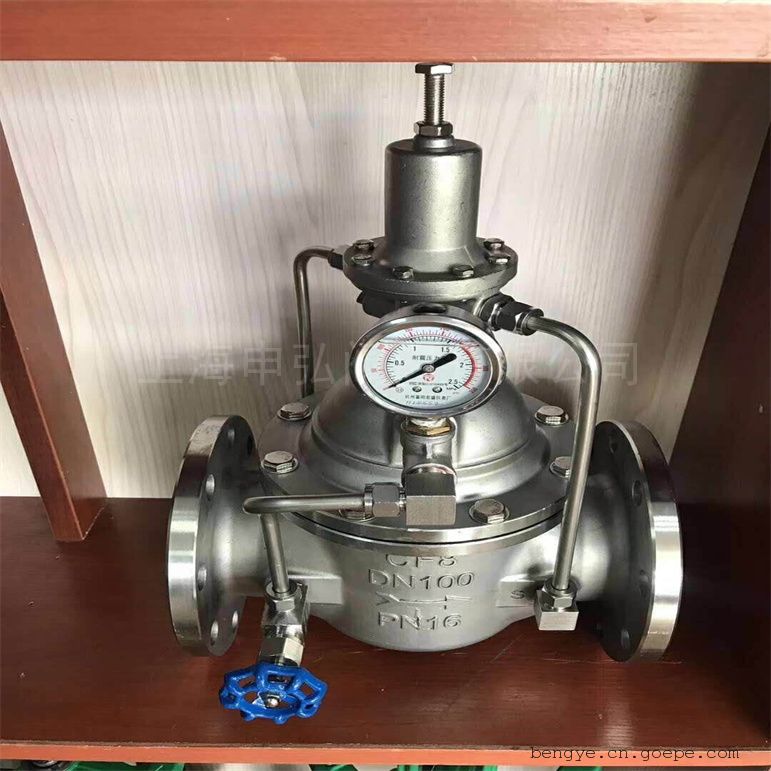

500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。做泄压阀：可将给水管中超过引导阀安全设定值之压力释放，并维持管中压力于一安全设定值以下，以防止管中高压或突压（SURGE）毁损管线或设备。可用于高层大楼消防测试循环系统之泄压用，以防止水压过高造成系统危险。做持压阀：可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区之压力。

是一种广泛应用于消防和供水系统的阀门，它的主要作用是防止系统超压或维持消防供水系统的压力，以确保系统的正常运行。在消防泵关闭后，它还可以减小水锤的冲击，同时也可以作为大型供水系统的水锤消除装置使用。

该阀门控制系统进口处装有一个过滤器，可以有效地阻止比重较大、直径较大的悬浮颗粒进入控制系统，从而确保系统的循环畅通无阻，使阀门能够安全可靠地运行。此外，该阀门的系统动作平稳，强度高，使用寿命长。

500X泄压持压阀的结构由主阀、泄压阀持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。它可以通过水力自动操作，既可以作为泄压阀使用，也可以作为持压阀使用。

作为泄压阀使用时，它可以维持供水路压力在设定的安全值之下；而作为持压阀使用时，它可以维持主阀上游水压在设定值之上，以保持主阀上游供水压力的稳定。该产品利用水力自力控制，不需要其他装置和能源，保养简便，一阀多用。

总之，500X泄压持压阀是一种功能强大、操作简便、易于维护的阀门，广泛适用于高层建筑、生活区等供水管网系统及城市供水工程以及一般工业中。

500X不锈钢持压泄压阀技术规范500X泄压阀工作原理：

1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。

2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

在现代工业和建筑系统中，管道网络的安全和效率至关重要。500X不锈钢持压泄压阀作为一种先进的水力控制装置，在维持管道系统压力稳定方面发挥着重要作用。本文将详细介绍500X不锈钢持压泄压阀的工作原理、技术参数及其在各类系统中的应用。500X不锈钢持压泄压阀由主阀、泄压/持压导阀、针阀、球阀、微形过滤器和压力表组成。其核心功能在于能够自动进行持压和泄压操作，无需外部能源供应，维护简便。

1. 作泄压阀时：当管道内压力超过设定值时，泄压导阀自动开启，通过球阀排放部分水流，从而使管道压力下降至安全范围。一旦压力恢复到设定值以下，泄压阀自动关闭。

2. 作持压阀时：当主阀上游水压低于导阀设定值时，导阀关闭，主阀控制室升压并关闭主阀，保持上游水压稳定。只有当上游压力超过导阀设定值时，持压导阀才会开启，排放控制室水流，主阀开启供水。

技术参数

500X不锈钢持压泄压阀的主要技术参数包括：

• 公称压力：1.0-2.5MPa

• 适用介质：水

• 介质温度：0-80℃

• 主要零件材料：阀体、阀盖采用不锈钢（WCB），阀座、阀盘为铜合金，密封圈为丁腈橡胶

这些技术参数确保了500X不锈钢持压泄压阀在各种环境下的可靠性和适应性。

     500X安全持压/泄压阀利用水作用力控制导阀，使主阀自动排出部分水来稳定阀前管道设计压力，当压力恢复到设定以下时，主阀自动关闭，阀门的泄压，持压在一定范围内可以调节。500X安全持压泄压阀主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤装置。

产品特点

1、500X持压/泄压阀由主阀、泄压/持压导阀针阀、球阀和压力表组成水力控制接管系统。利用水力自动操作，即可以做泄压阀用又可做持压阀用。做泄压阀用时，可维持供水路压力在设定的安全值之下：做持压阀用时，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。

2、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。

3、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。

主要外形连接尺寸

主要外形连接尺寸

注：本表中法兰尺寸按GB/T 17241.6-2008标准，结构长度按CJ/T 219-2017标准。

应用领域

500X不锈钢持压泄压阀广泛应用于以下领域：

1. 消防系统：在消防管道中，该阀门能够维持稳定的供水压力，确保消防设备在紧急情况下迅速响应。

2. 高层建筑供水系统：在高层建筑中，500X阀门可以防止因水压过高或过低导致的管道损坏，保障居民用水安全。

3. 工业供水系统：工业生产过程中，稳定的水压是保证生产连续性的关键。500X持压泄压阀能够有效消除水锤现象，延长管道使用寿命。

结语

500X不锈钢持压泄压阀凭借其独特的设计和优异的性能，在多个行业中发挥着不可或缺的作用。通过自动调节管道压力，该阀门不仅提高了系统的安全性，还降低了维护成本，是现代管道系统中不可或缺的关键设备。
