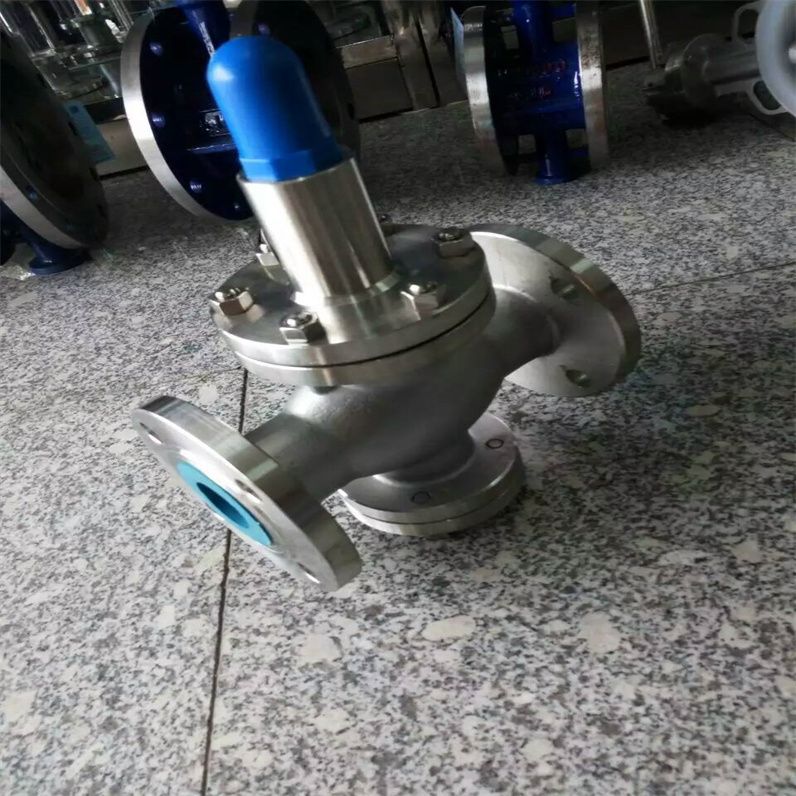

Y42X不锈钢减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

法兰的标准体系相当庞大，其中*为人所知的是美国汽车工程师学会的标准SAE J518-1993，即《液压分体法兰》。此外，国际标准ISO 6162-1-2012也占据了重要地位，它详细规定了液压传动中带对开夹或整体式法兰夹的法兰接头，以及公制或英制螺钉的相关规范，适用范围涵盖了3.5MPa至35MPa的压力，以及DN13至DN127的尺寸。而ISO 6162-2 2018则进一步扩展了适用范围，涵盖了42MPa的压力。在国内，我们遵循的是JB/ZQ 4187-2006标准，即《分体式高压法兰》，这一标准与国际标准ISO 6162相契合，且与SAE J518的尺寸具有互换性。

2. 法兰的分类

法兰可分为轻型和重型两大类。轻型法兰，其代号对应于ISO 6162-1，同时与SAE J518标准中的CODE 61相契合，也被称作3000PSI法兰。而重型法兰，其代号则为ISO 6162-2，与SAE J518标准中的CODE 62相对应，亦被称为6000PSI法兰。

3. 法兰代号解析

在法兰上，规格尺寸通常以代号形式进行标注，例如08L和12L。这里的08代表1/2寸法兰，而12则代表3/4寸法兰。此外，L表示轻型法兰，若为重型法兰则用S代替，例如08S代表1/2重型法兰。具体的对应关系可参见文末的表格。
此外，还存在另一种法兰代号标注方式，例如303和304。在这种标注中，3表示轻型法兰，而03和04则分别代表1寸和1 1/4寸的尺寸。若为重型法兰，则以6开头，例如603表示1寸重型法兰。具体的代号与尺寸对应关系，可参见文末的详细表格。
*后一种标注方式较为直观，它直接反映了法兰的规格尺寸。若代号后缀为“-3”，则表示该法兰为轻型；而若为“-6”，则代表该法兰为重型。

4. 法兰尺寸详解

在解读了法兰的规格尺寸标注方式后，我们进一步探讨其具体尺寸。以下是一份详尽的法兰尺寸表，供您参考。

一、Y42X不锈钢美标磅级法兰式减压阀应用案例核心结构与工作原理

设计原理

直接作用式薄膜弹簧结构：整合调节弹簧、膜片/活塞、阀瓣组件，通过膜片直接感应下游压力变化驱动阀瓣开度，动态调节流量以实现稳压输出。

自动稳压机制：进口压力波动时，弹簧预设力与介质压力动态平衡阀瓣位置，出口压力偏差≤10%（精密型号可达±1%）。

核心组件

部件 材料 功能特性

阀体 WCB铸钢/304/316不锈钢 耐压≤10.0MPa，耐温-20℃~150℃

阀瓣/活塞 2Cr13不锈钢 耐磨蚀，适用含颗粒介质

密封件 丁腈橡胶/金属硬密封 软密封渗漏量≈0，硬密封耐高温

调节弹簧 硅锰钢/不锈钢 精准控制出口压力范围

二、Y42X不锈钢美标磅级法兰式减压阀应用案例关键性能参数

参数 PN1.0 PN1.6 PN2.5

壳体试验压力(MPa) 1.5 2.4 3.75

出口压力范围(MPa) 0.2–0.8 0.2–1.0 0.4–1.6

适用温度(℃) 0~80（标准） -20~150（不锈钢阀体）

渗漏量 ≈0（符合GB12244-1989）

注：壳体试验压力不含膜片与阀盖组件测试。

 三、Y42X不锈钢美标磅级法兰式减压阀应用案例应用场景与技术适配

建筑给排水系统

高层建筑冷热水供应：取代分区水箱，节省30%设备空间，降低工程造价（DN15–DN500全口径覆盖）。

消防供水：稳压精度±5%，保障水压恒定，避免超压损坏管道。

工业与矿山场景

矿山井下供水：WCB阀体耐颗粒磨损，减压比＞5时需串联两级阀组。

化工腐蚀介质：316L不锈钢阀体耐受pH 0~14强腐蚀液体（如酸碱性溶液）。

能源与特殊介质

煤气减压：专用型号Y42X-PN63，适用温度≤200℃，出口压力0.5–3.0MPa。

高纯水系统：全不锈钢流道（Ra≤0.8μm），避免介质污染。

 四、Y42X不锈钢美标磅级法兰式减压阀应用案例选型与安装规范

选型要点

流量匹配：出口压力≥设备需求压力的1.2倍，避免流量激增时失压。

介质适配：

水/非腐蚀液体：标准灰铸铁阀体；

蒸汽/高温气体：选先导活塞式减压阀（耐温≥150℃）。

安装要求

方向与支撑：阀体箭头对齐介质流向，垂直安装于水平管道；DN≥80需独立支架防变形。

安全冗余：进口装80目过滤器，出口设安全阀（泄压值=1.1倍设定压力）。

密封测试标准

壳体试压=公称压力×1.5，密封试验泄漏率≤10 Pa·m³/s。

五、Y42X不锈钢美标磅级法兰式减压阀应用案例维保与故障应对

定期维护：每3个月清洗滤芯，检查膜片龟裂/弹簧塑性变形。

寿命指标：丁腈橡胶密封件寿命≈2万次启闭，强腐蚀环境需缩短检测周期。

典型故障：

出口压力震荡：滤网堵塞或膜片老化（更换周期≤2年）；

阀门无法关闭：活塞卡滞（需拆解清理杂质）。

Y42X不锈钢美标磅级法兰式减压阀应用案例

序号	品  名	型 号 及 规 格	单位	数量
1	减压阀	减压阀Y42F DN100  4寸  150LB法兰 介质：水，   液体 进口压力0.6 MPA, 出口压力0.25 MPA 法兰类型4寸  150LB法兰 法兰外圆229MM 螺丝孔中心距190.5MM 8个螺丝孔，螺丝孔大小19MM	台	1
2	控制阀	自力式流量控制阀ZLY DN100   4寸  150LB法兰 介质：水，   液体 法兰类型4寸  150LB法兰 法兰外圆229MM 螺丝孔中心距190.5MM 8个螺丝孔，螺丝孔大小19MM	台	1

性能规范

公称压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
壳化试验压力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
*高进口压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
压力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
*小压差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	GB12245-1989
标准	其他非标定制

减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

Y42X不锈钢美标磅级法兰式减压阀应用案例主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

Y42X不锈钢美标磅级法兰式减压阀应用案例外形结构图



Y42X不锈钢美标磅级法兰式减压阀应用案例主要外形尺寸

公称通径DN	外形尺寸
	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

Y42X不锈钢美标磅级法兰式减压阀应用案例安装说明

①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

水减压阀是一种用于降低水管道水压的设备。在水压过高的情况下，水减压阀可以将水压降低到合适的范围内，保护水管道及相关设备的正常运行。

二、Y42X不锈钢美标磅级法兰式减压阀应用案例选择位置

在安装水减压阀之前，首先需要选择合适的位置。一般来说，应该将水减压阀安装在主管道上游的位置，以确保水流量的稳定。

另外，为了方便维护和检修，水减压阀的安装位置应该在易于接近的地方，并且应该避免被雨水冲刷。

三、Y42X不锈钢美标磅级法兰式减压阀应用案例连接方式

在选择好安装位置后，需要正确连接水减压阀。连接方式有两种：法兰连接和螺纹连接，具体方法如下：

1. 法兰连接

首先，需要在主管道上游的位置安装一个法兰。然后，将水减压阀与法兰相连接，用螺栓固定。

2. 螺纹连接

螺纹连接的方法比较简单，只需要将水减压阀的进口和出口与管道螺纹连接即可。

无论采用何种连接方式，都需要保证连接牢固，防止水压过高导致泄漏、渗水等现象。

四、Y42X不锈钢美标磅级法兰式减压阀应用案例调试过程

在连接好水减压阀后，需要进行适当的调试。具体步骤如下：

1. 打开水阀，检查水压是否在规定范围内。

2. 如果发现水压过高或过低，需要调整水减压阀的压力设置，直到水压稳定在合适范围内。

3. 检查水减压阀是否存在泄漏现象，如有泄漏需要及时进行处理。

五、Y42X不锈钢美标磅级法兰式减压阀应用案例注意事项

1. 安装水减压阀时需要保证管道处于关闭状态，以免发生意外。

2. 安装位置应该避免连接在角落或洞口处，防止水流不畅或水流噪音过大。

3. 安装好水减压阀后要及时进行检查，保证其正常运行。

4. 若水减压阀在使用过程中出现故障，应及时修理或更换。

【Y42X不锈钢美标磅级法兰式减压阀应用案例结语】

水减压阀是水管道中非常重要的组成部分，正确安装水减压阀对保障水管道的正常运行具有重要意义。希望本文能够对读者正确安装水减压阀提供一定的参考和指导。
