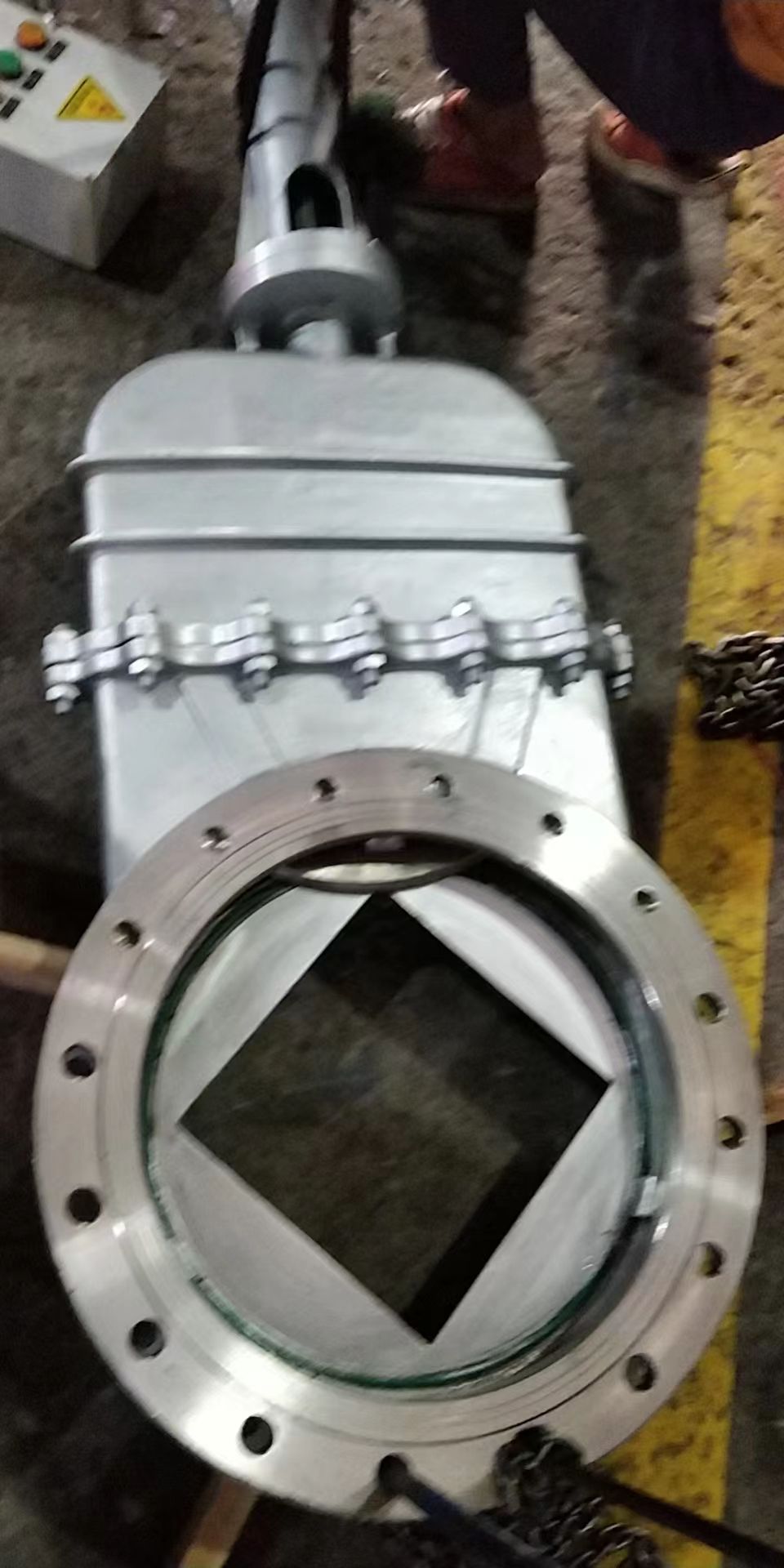

是由阀体、阀板、菱形阀座、阀杆、填料压盖、电动执行器组件部分组合而成，区别于传统刀闸阀是它的阀座是菱形结构，可以通过闸板上下位移的大小实现对管路介质的调节作用，主要用于污水处理厂鼓风机曝气装置工艺段作为空气调节阀使用，适用温度≤200℃，使用介质：空气，流量特性：%，驱动方式：智能型电动 AV220V/380V，主要用于接通、切断、调节管道介质，可以与管道水平、垂直安装。刀型闸阀按照口径不同制成暗杆和明杆两种形式，内部可制成V形、三角形、五角形通道， V型闸板可作为调节控制使用。

刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

智能调节电动菱形刀闸阀操作应用案例不锈钢菱形刀闸阀主要技术参数和性能：
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50~1200mm NPS 2"~24"
适用温度：-38~+650℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：* （零泄漏）
配套附件：安装法兰

智能调节电动菱形刀闸阀操作应用案例菱形刀闸阀性能特点：

1.阀门控制可做就地和远程控制，还可以按照用户的要求实现远程位置显示及远程集控。

3. 使用该阀门能提高输送管路系统的关闭密封性能，限度地杜绝泄漏，对提高生产效率，保护环境将起到积极的推进作用。

智能调节电动菱形刀闸阀操作应用案例特点：

1.可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物

2.不锈钢闸板可防止腐蚀引起的密封泄漏

3.整体的不锈钢材质，可防止腐蚀的破坏

4.短结构长度，可节省原料，安装空间，也有效支持管道强度

5.科学的上密封填料设计，使上密封安全有效，经久耐用

6.三角形的支架节省原料，保证需要的力学性强

7.阀体上的导向块使闸板正确运动．挤压块保证闸板有效密封

8.阀体加强筋设计提高阀体强度

9.不锈钢阀杆经久耐用，双头螺使益的启闭更为迅速

10.可任意选用驱动机构

11.V型闸板可作为调节阀使用

电动刀闸阀是利用电动执行器控制阀门，从而实现阀门的开和关的一种阀门。其可分为上下两部分，上半部分为电动执行器，下半部分为刀闸阀。具有体积小，重量轻，属带阀盖对夹法兰式、平行单闸板结构、单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，广泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业。电动暗杆刀闸阀可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。

暗杆刀闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。 注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。

智能调节电动菱形刀闸阀操作应用案例技术参数：

1、阀体材质：铸钢(WCB)、不锈钢（304、316）、2520

2、公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB

3、公称通径：DN50-600mm  NPS2"-24"

4、适用温度：-38~+650℃(具体温度范围视密封副材质和介质性质而定)

5、连接法兰：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准

6、密封型式：硬密封（H、Y）、软密封（X、F）

7、泄漏量：硬密封：D级（液体0.1XDNmm3/s）、软密封：*（零泄漏）

8、驱动方式：电动执行器（开关型、调节型、防爆型、智能体式）

电动执行器。是阀门实现开启、关闭或调节控制的驱动设备。适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

智能调节电动菱形刀闸阀操作应用案例技术条件

1. 电源：常规，三相380V（50Hz）

   1. 特殊，三相660V、440V、415V（50Hz 、60Hz）； 单相220V、110V（50Hz 、60Hz）

2. 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

3. 相对湿度：≤95%（25℃时）。

4. 防护等级：IP55 （特殊订货IP65、IP67）。

5. 工作制：短时10分钟（特殊订货30分钟）。

智能调节电动菱形刀闸阀操作应用案例特点

1. 全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。

1. 相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。

2. 缺相保护：具有电源缺相保护功能。

3. 控制模式：常规远方控制信号采用DC24V全开，全关控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。

4. 禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。

5. 电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令

6. 瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。

7. 现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。

智能调节电动菱形刀闸阀操作应用案例产品规格

注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）

注2：当产品提供四层计数器时，转圈数为表1转圈数×10

性能参数：

零部件材料：

智能调节电动菱形刀闸阀操作应用案例结构尺寸：

智能调节电动菱形刀闸阀操作应用案例法兰尺寸：

本文中所有文字、数据、图片仅供参考。

智能调节电动菱形刀闸阀操作应用案例

一、安装位置

1.电动刀闸阀的安装位置应符合设计要求，并且尽可能远离杂质和其他物质，以免影响其正常运行。

2.安装位置应充分考虑周围环境，以避免对电动刀闸阀造成不良影响。

二、安装前检查

1.在安装前，应仔细检查电动刀闸阀的构造、性能和外观是否符合要求。如有问题，应立即与生产厂家联系。

2.检查安装地面的平整度是否符合要求，若不平的地面应进行整平，以保证电动刀闸阀的安装稳定。

3.检查阀门的电源电压是否与电动装置的电压相符，若不符，应进行调整。

三、润滑

1.在安装电动刀闸阀之前，应对阀门的润滑部位进行清洁，并加上润滑油。

2.在使用电动刀闸阀时，应根据生产厂家的要求，对润滑部位进行定期及必要的润滑，以确保电动刀闸阀顺畅运行。

四、调试

1.在安装完成后，应对电动刀闸阀进行调试。调试时应注意以下事项：

（1）按照图纸要求安装电动刀闸阀的位置，并检查其是否垂直。

（2）安装完毕后，需要对电动刀闸阀进行动压试验，以确保阀门完好无损。

（3）开始操作前，应保证电动刀闸阀的电源已连接电源线，并确保控制系统正常工作。

（4）操作时应按照说明书的要求进行。

五、其他注意事项

1.在电动刀闸阀的安装和调试期间，要注意安全，确保人身和设备的安全。

2.应按照生产厂家的要求，对电动刀闸阀进行定期检查和保养。

3.电动刀闸阀应避免受到过大的冲击，防止破坏部件。

【智能调节电动菱形刀闸阀操作应用案例总结】

电动刀闸阀作为一种重要的控制阀门，具有广泛的应用领域。本文介绍了电动刀闸阀安装和调试的注意事项，包括安装位置、安装前检查、润滑和调试等方面，希望能够对电动刀闸阀的正常使用提供帮助。同时，在日常使用过程中，也要注意定期检查和保养以延长设备寿命。
