一、Q641F 气动O型切断球阀的全面解析基本概念与用途

Q641F 气动球阀是一种通过压缩空气驱动的截断类阀门，“Q” 代表球阀，“6” 表示气动驱动，“4” 表示法兰连接，“1” 表示浮动球结构，“F” 表示密封材质为氟塑料（如聚四氟乙烯，PTFE）。其核心功能是通过气动执行器控制球体旋转 90°，实现管道中介质的快速切断或流通，广泛应用于石油、化工、天然气、水处理、冶金等工业领域，尤其适用于需要自动化控制、易燃易爆或腐蚀性介质的场景。

二、Q641F 气动O型切断球阀的全面解析结构特点与核心组件

1. 阀体与球体

• 阀体材质：常见为碳钢（WCB）、不锈钢（304、316、316L）、铸钢等，可根据介质腐蚀性和温度选择，部分特殊工况使用合金钢或衬氟材质。

• 球体结构：采用浮动球设计，球体在介质压力作用下可轻微偏移，与出口侧阀座紧密贴合，密封性强，适用于中低压系统（公称压力 PN16 - PN100，或 Class150 - Class600）。

• 密封系统

• 阀座密封：采用氟塑料（F）或金属密封（如硬质合金），氟塑料密封具有耐腐蚀性强、摩擦系数低的特点，适用温度 - 20℃ ~ +180℃；金属密封可耐更高温度（如 + 425℃），但密封性略逊于氟塑料。

• 双向密封：部分型号支持双向密封，可根据介质流向灵活安装，但需注意铭牌指示的推荐流向以优化密封性能。

• 气动执行器

• 单作用执行器：通气时开阀（或关阀），断气时靠弹簧复位，适用于需要故障安全状态的场景（如紧急切断）。

• 双作用执行器：通过正反方向供气控制开关，需持续供气维持状态，响应速度快，适用于频繁动作的工况。

• 类型：分为单作用（弹簧复位）和双作用两种。

• 附件：可配置电磁阀、定位器、限位开关、减压阀等，实现远程控制、流量调节或状态反馈。

三、Q641F 气动O型切断球阀的全面解析工作原理与动作流程

1. 气动驱动原理

• 双作用执行器：当压缩空气进入气缸一侧时，推动活塞带动齿轮齿条（或拨叉）机构，驱动阀杆旋转，球体随之转动 90°，实现开阀或关阀；另一侧空气经电磁阀排出。

• 单作用执行器：通气时压缩空气克服弹簧力开阀（或关阀），断气时弹簧复位至初始状态（如故障时自动关阀，保障安全）。

• 密封与截断机制

• 球体上的通孔与管道同轴时为全开状态，介质流通；旋转 90° 后，球体密封面与阀座紧密贴合，阻断介质流动。氟塑料密封面的弹性可补偿微小磨损，维持密封性能。

四、Q641F 气动O型切断球阀的全面解析性能参数与技术指标

• 公称通径：DN15 ~ DN600（1/2"~ 24"），满足不同管径需求。

• 压力范围：PN16、PN25、PN40、PN63、PN100（Class150 ~ Class600）。

• 温度范围：氟塑料密封：-20℃ ~ +180℃；金属密封：-40℃ ~ +425℃（具体取决于材质）。

• 泄漏等级：符合 API 598 或 ISO 5208 标准，氟塑料密封可达气泡级（零泄漏），金属密封通常为 IV 级或 V 级。

• 动作时间：取决于执行器大小和供气压力，通常开关时间≤10 秒，适用于快速切断场景。

气动O型切断球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。

Q641F 气动O型切断球阀的全面解析特点
1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

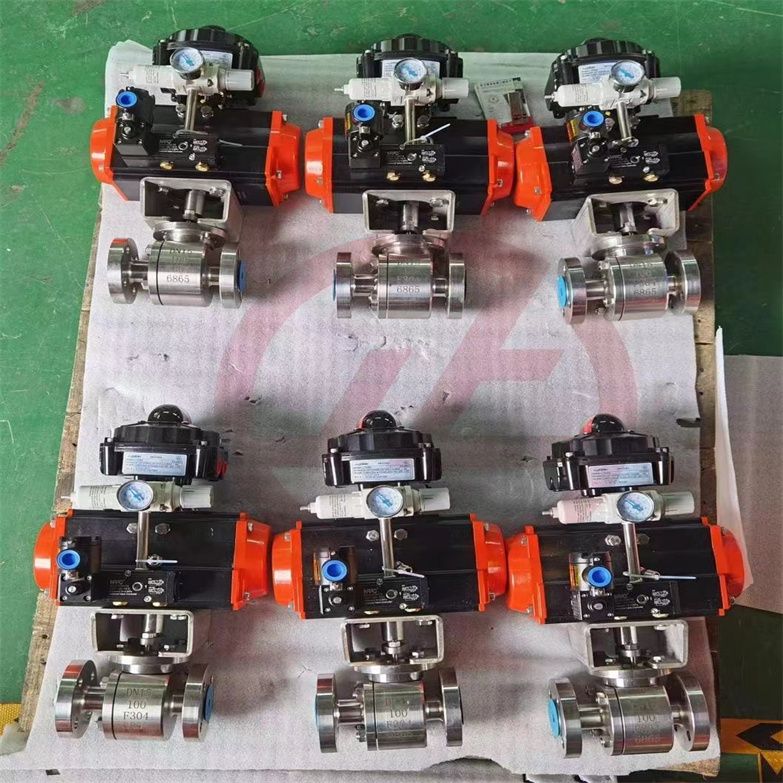

气动O型切断球阀
Q641F 气动O型切断球阀的全面解析执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

气动O型切断球阀
执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

Q641F 气动O型切断球阀的全面解析气动O型切断球阀
性能规范

气动O型切断球阀压力试验

气动O型切断球阀安装尺寸

1.



















   Q641F 气动O型切断球阀的全面解析气动球阀的安装要点

1.1 △ 安装前的准备

气动球阀的安装是确保其正常工作的重要环节。在安装过程中，需要遵循一定的步骤和注意事项，以确保安装的正确性和安全性。在安装之前需要对气动球阀进行彻底的冲洗清洁，并进行信号测试，确保设备性能。

首先，需取下气动球阀法兰端两边的保护盖，并在阀完全开启的状态下进行彻底的冲洗清洁。在安装前，务必按照规定的信号（如电动或气动）对整机进行测试，以确保其性能稳定，且运输过程中产生的振动不会影响其使用。测试合格后，方可进行上线安装，并严格按照电动执行机构的线路图进行接线。

准备与管道连接时，必须先冲洗并清除管道中残留的杂质，因为这些杂质可能会对阀座和球造成损坏。

1.2 △ 安装过程注意事项

安装时禁止使用执行机构作为吊装点，注意阀体的方向及其周围管道的稳固。在安装过程中，应避免将气动球阀的执行机构部分作为起重的吊装点，以防止执行机构及附件受损。气动球阀应安装在管道的水平或垂直方向上，确保其正常工作。安装点附近的管道应保持稳固，无低垂或承受外力的情况。如有需要，可以使用管道支架或支撑物来消除管线的偏离。

1.3 △ 安装后的连接锁紧

与管道连接后需按照扭矩标准锁紧法兰螺栓。与管道连接后，请务必按照规定扭矩交叉锁紧法兰连接螺栓，以确保连接的紧密性和安全性。

022.Q641F 气动O型切断球阀的全面解析气动球阀的操作与使用方法

2.1 △ 操作前的确认

操作气动球阀之前，必须先确认管路和阀已经过彻底的冲洗，以避免杂质影响，保障操作顺利。

2.2 △ 通过指示判断状态

通过执行机构上的箭头方向与管线的相对位置判断阀门状态，指示箭头与管线平行表示开启，垂直则表示关闭。阀门的操作是通过执行机构接收的信号大小来驱动阀杆进行旋转来实现的。具体来说，当阀杆正向旋转四分之一圈，即90度时，阀门将关闭；而反向旋转相同的角度，则阀门会开启。通过观察执行机构上的方向指示箭头与管线的相对位置，可以判断阀门的开关状态。当指示箭头与管线平行时，表示阀门处于开启状态；而当指示箭头与管线垂直时，则表示阀门已关闭。
