    ZZYP自力式蒸汽减压阀申弘

    产品型号: ZZYP
    品  牌: 申弘
    • ≧1 台
      ¥3600.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    ZZYP自力式蒸汽减压阀 产品说明
    现有的自力式减压阀,在对于蒸汽介质的降温散热上不尽如人意,这方面的缺陷使阀门执行机构的使用寿命及密封效果大幅降低,影响工业生产过程的正常运行。需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

    本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。自力式压力调节阀具有测量、执行、控制的综合功能。可在无气、无电的场所。

    ZZYP自力式蒸汽减压阀实用新型内容】

    针对现有技术存在的问题,本实用新型的目的在于设计提供一种蒸汽用自力式差压调节阀的技术方案。产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。

    产品特点

    (1)自力式蒸汽减压阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。

    (2)压力分段范围细且互相交叉,调节精度高。

    (3)压力设定值在运行期间可连续设定。

    (4)对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。

    (5)橡胶膜片式检测,执行机构测精度高、动作灵敏。

    (6)采用压力平衡机构,使调节阀反应灵敏、控制精确。

    所述的一种蒸汽用自力式差压调节阀,包括底盖、阀体、阀芯、阀盖、填料、执行机构和阀杆,所述的执行机构上连接前导压管和后导压管,所述的前导压管连接进介质管,所述的后导压管连接出介质管,其特征在于所述的前导压管上套接设置*散热片,所述的后导压管上套接设置第二散热片。

    所述的一种蒸汽用自力式差压调节阀,其特征在于所述的前导压管上设有*耐高压截止阀,所述的后导压管上设有第二耐高压截止阀。

    所述的一种蒸汽用自力式差压调节阀,其特征在于所述的前导压管上设有*冷凝罐,所述的后导压管上设有第二冷凝罐,所述的*冷凝罐和第二冷凝罐与执行机构固定连接。

    上述的一种蒸汽用自力式差压调节阀,结构简单,设计合理,导压管上套接设置散热片,可有效降低活塞处温度,延长阀门执行机构的使用寿命及密封效果,填补了国内常规蒸汽用自力式差压阀散热不佳的缺陷;冷凝罐固定在执行机构上,增强阀门整体的稳定性;导压管上均设置耐高压截止阀,以保证整阀的稳定运行,延长整阀的使用寿命。

    ZZYP自力式蒸汽减压阀​技术参数

    公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
    额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
    噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
    允许压差
    (Mpa)
    PN16 1.6 1.5 1.2 1,0
    PN40 2.0
    阀盖形式 标准型-17~+300℃、高温型+300℃~+450℃
    压盖型式 螺栓压紧式
    密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
    阀芯形式 单座、套筒型阀芯
    流量特性 线性

    ZZYP自力式蒸汽减压阀执行器参数

    有效面积(cm ) 32※ 80 250 630
    压力设定范围(MPa) 0.8~1.6 0.1~0.6 0.015~0.15 0.005~0.035
    0.3~1.2 0.05~0.3 0.01~0.07
    保证压力阀正常工作的
    *小压差△Pmin(MPa)
    ≥0.05 ≥0.04 ≥0.01 ≥0.005
    允许上下膜室之间*大压差(MPa) 2.0 1.25 0.4 0.15
    材料 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维
    控制管线、接头 铜管或钢管10×1; 卡套式接头:R1/4"

    注:※该有效面积所对应的压力设定范围不适用于DN150-250。

    ZZYP自力式蒸汽减压阀性能指标

    设定值偏差 ±8%
    允许泄露量
    (在规定实验条件下)
    硬密封 4×0.01%阀额定容量
    软密封 DN15~50 DN65~125 DN150~250
    10气泡/min 20气泡/min 40气泡/min

    ZZYP自力式蒸汽减压阀工作温度

    公称通径 15~125mm 150~250mm
    密封型式 硬密封 ≤150℃ ≤140℃
    冷却罐≤200℃ 冷却罐和加长件≤200℃
    冷却罐和散热片≤350℃ ※ 冷却罐和加长件≤300℃ ※
    软密封 ≤150℃

    注:※表示该阀允许工作温度,仅当介质为蒸汽时有效,且耐温至350℃需选用PN40的阀体。

    ZZYP自力式蒸汽减压阀零件材料

    材料代号 C(WCB) P(304) R(316)
    主要
    零件
    阀体 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
    阀芯、阀座 1Cr18Ni9Ti(304) 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
    阀杆 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    膜片 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
    膜盖 A3、A4钢涂四氟乙烯
    填料 聚四氟乙烯、柔性石墨
    弹簧 60Si2Mn
    导向套 HPb59-1

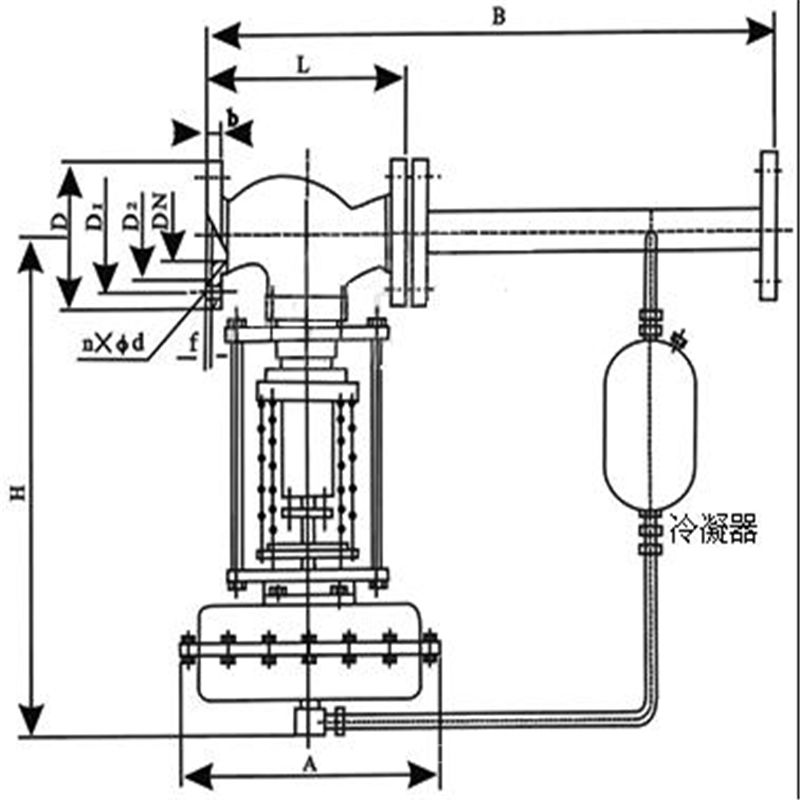

    ZZYP自力式蒸汽减压阀外形结构图

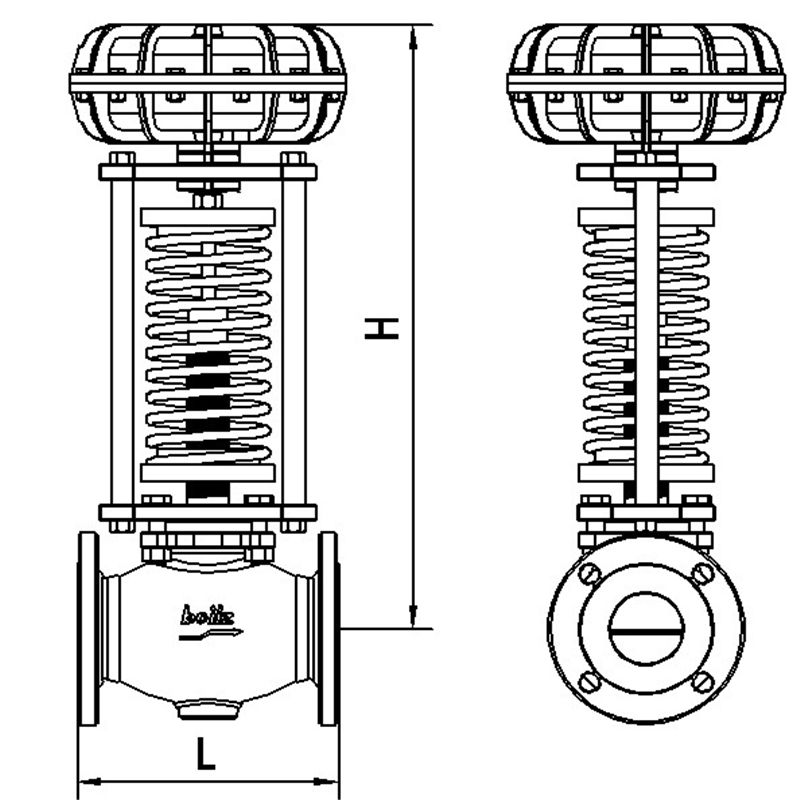

    ZZYP自力式蒸汽减压阀主要外形尺寸

    公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    法兰接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200
    法兰端间距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850
    压力调节范围(KPa) 15-140 H 475 520 540 710 780 840 880 915 940 1000
    A 280 308
    200-500 H 455 500 520 690 760 800 870 880 900 950
    A 230
    120-300 H 450 490 510 680 750 790 860 870 890 940
    A 176 194 280
    480-1000 H 445 480 670 740 780 850 860 880 930
    A 176 194 280
    600-1500 H 445 570 600 820 890 950 1000 1100 1200
    A 85 96
    1000-2500 H 445 570 600 820 980 950 1000 1100 1200
    A 85 96
    大约重量(Kg) 26 37 42 72 90 114 130 144 180 200 250
    导压管接口螺纹 M16X1.5

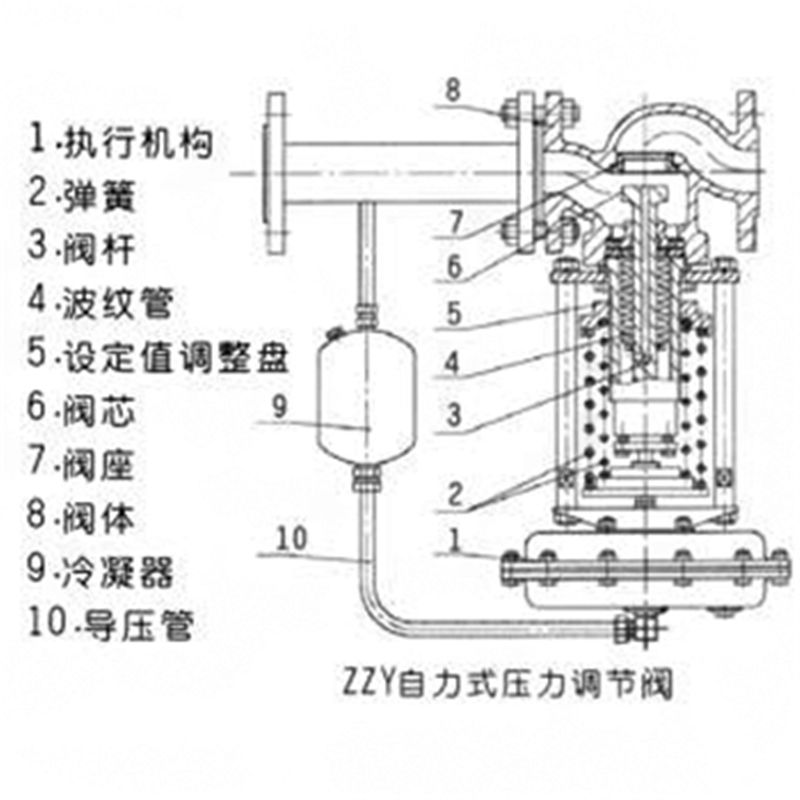

    本实用新型公开了利于,阀体轴向两端设有下阀盖和上阀盖;上阀盖的轴向另一端依次设有下膜盖和上膜盖,下膜盖和上膜盖之间设有膜片;上膜盖的自由端设有弹簧罩,弹簧罩内设有弹簧;阀杆的轴向一端通过下托盘和上托盘与膜片连接;阀杆的轴向另一端依次穿过下膜盖、上阀盖后伸入阀体内;上阀盖内部套设有若干上导向套,若干上导向套沿上阀盖的轴向方向等间距均匀分布;下阀盖上设有下导向套,阀杆依次穿过上导向套和下导向套、且沿上导向套和下导向套的轴向上下移动;上阀盖上还设有若干通气孔。本实用新型提供的阀杆无密封填料密封设置,动作灵活度较高,阀杆通过导向套导向支撑,运行稳定性较高,使用寿命长。安装阀时注意事项

    ZZYP自力式蒸汽减压阀安装时,应注意以下几点:

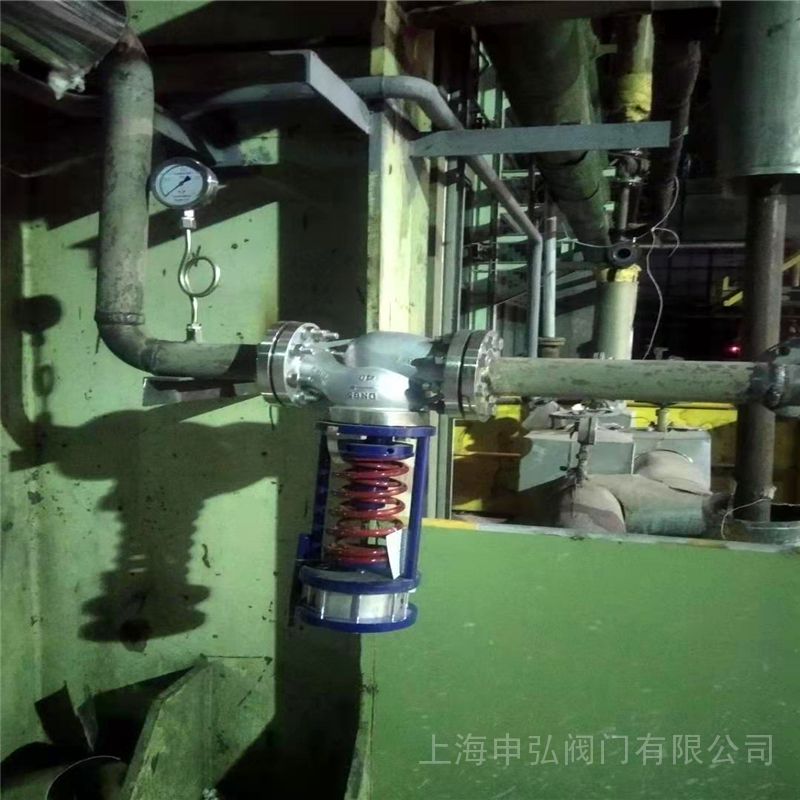

    (1)阀在气体或低粘度液体介质中使用时,通常ZZY型自力式压力调节阀为直立安装在水平管上,当位置空间不允许时才倒装。

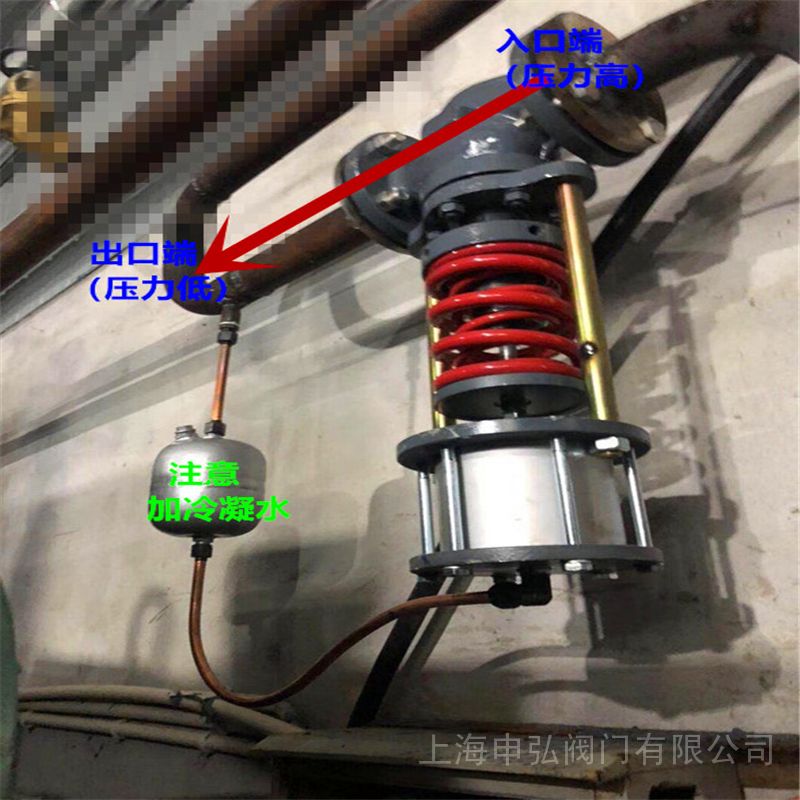

    (2)阀在蒸汽或高粘度液体介质中使用时,通常ZZY型自力式压力调节阀为倒立安装在水平管上,冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水,以后约3个月灌水一次。

    (3)取压点应取在调压阀适当位置,阀后调压应大于6倍管道直径。

    (4)为便于现场维修及操作,调压阀四周应留有适当空间。

    (5)当介质为洁净气体或液体时,阀前过滤器可不安装。

    (6)调压阀通径过大(DN≥100时),应有固定支架。

    (7)当确认介质很洁净时,过滤器可不安装。

    (8)位置实在不允许时,傍通阀(手动)可以省略(我们不推荐)。

    (9)阀组后根据需要用户可选配止回阀、安全阀等

    (10)自力式阀根据计算通径可以小于管道直径,而截止阀或切断球阀、傍通阀、过滤器则不能小于管道直径。

    ZZYP自力式蒸汽减压阀压力调整步骤

       按照以下步骤慢慢转动调节螺丝,即可完成设定。不当的调整操作可能形成水击或砰砰作响声等,可能对减压阀或其他设备造成损坏。

    (1)关闭减压阀前后截断阀,在保证安全阀不起跳的情况下,开启旁路管线截断阀并保持足够的时间,以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后,关闭旁路管线截断阀。

    (2)缓慢打开安装在减压阀前的截断阀,并调整减压阀后截断阀的开启度,保持管道有小流量通过。

    (3)松锁紧螺母,缓慢转动调整螺丝,并观察阀后的压力表,直到要求的设定植为止(顺时针转动压力上升,逆时针转动压力下降)。对于带手柄的型号,由于正常状态下,手柄处于自锁位置,因此调整压力时,应首先按下手柄,松开自锁,再缓慢转动调整螺丝,并观察阀后*近的压力表,直到要求的设定植为止(顺时针转动手柄时,阀后压力上升;逆时针转动手柄时,阀后压力下降。)。

    (4)缓慢打开减压阀后截断阀,并按照步骤

    (3)进一步调整阀后压力,直到要求的设定植为止。

    (5)完成调整后,拧紧锁紧螺母。对于带手柄的型号,拉出手柄,利用内部装置锁紧;如果手柄没有锁紧,左右转动手柄,即可完成自锁动作。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
