FDBD电动方形多叶阀 产品说明

电动矩形百叶阀FDBD本阀门安装在钢铁冶金系统的热风炉、加热炉、换热器、除尘器等系统的冷风、煤气、空气及烟气管道上，起到调节介质流量的作用。也可以起到大面积截断介质、降低介质压力的作用。当挡板在90℃行程内开度变化时，通过管路中的工质流量和压头也相应呈线性改变，风门的线性调节特性优良，运行稳定可靠。

电动矩形百叶阀FDBD电动百叶阀特点：
电动高温蝶阀百叶、多轴式的结构、轴座采用组装式结构、便于维修。密封填料采用柔性石黑，密封比压可调，阀板流线结构，流阻小，流动均匀，启闭力矩小，动作灵敏，性能可靠。电动矩形百叶阀FDBD电动倾斜百叶阀工作原理：电动执行器通过曲柄，连杆带动各阀叶轴同步旋转达到控制阀门开度，调节管路流量。

FDBD电动方形多叶阀主要技术指标

1、输入信号：Ⅱ型0-10mA DC;Ⅲ型4-20mA DC

2、输入通道：三个

3、输入通道阻抗：Ⅱ型200Ω；Ⅲ型250Ω

4、基本误差限：±2.5%

5、回差：≤1.5%

6、死区：≤3%

7、特性：≤3次半周期

8、电源：单相电压220V（+10%,-15%）频率50Hz

9、使用环境温度：执行机构-25～+70℃ 放大器0～50℃电动矩形百叶阀FDBD

产品特点：

1、本产品结构合理，生产工艺及质量管理严格，保证执行机构可靠性高，平均无故障时间MBTF>25000小时。

2、位置发送器转换电路坑感应电压能力强，其性能超过国内外同类产品。

3、行程控制凸轮能各自独立的调整而互不影响，调整简单方便。

4、大力矩执行机构采用交流单相电机，给自控系统的使用带来方便。

5、电机制动轮采用特制材料，其特点是制动可靠，使用寿命长，优于同类产品。

	型号	输入信号	输出扭矩 N.m	全行程时间 S
Ⅱ型	DKJ-210M	0～10mADC	100	25
	DKJ-310M	0～10mA DC	250	25
	DKJ-410M	0～10mA DC	600	25
	DKJ-510M	0～10mA DC	1600	25
	DKJ-610AM	0～10mA DC	2500	40
	DKJ-610M	0～10mA DC	4000	60
	DKJ-710M	0～10mA DC	6000	60
	DKJ-810M	0～10mA DC	10000	100
Ⅲ型	DKJ-2100M	4～20mADC	100	25
	DKJ-3100M	4～20mA DC	250	25
	DKJ-4100M	4～20mA DC	600	25
	DKJ-5100M	4～20mA DC	1600	25
	DKJ-6100AM	4～20mA DC	2500	40
	DKJ-6100M	4～20mA DC	4000	60
	DKJ-7100M	4～20mA DC	6000	60
	DKJ-8100M	4～20mA DC	10000	100

三、FDBD电动方形多叶阀工作原理及结构特点

该阀是垂直百叶板式具有调节特性的阀门，由阀体、百叶板、阀轴、联动机构、电动装置等主要部件组成，全部为焊接结构，轴端采用柔性石墨编织填料密封，耐高温。百叶板的启闭靠手轮或电机驱动Z系列电动装置，电动装置的输出经过一级蜗轮传动装置将*终输出力矩传动给阀轴，靠阀轴的转动驱动联动机构，使多个百叶板同步旋转，用以改变管道内截面积，以达到调节介质流量、大面积截断介质或降低介质压力的作用，调节角度为0-90°。

四、FDBD电动方形多叶阀主要零部件材料

适用温度（℃）		≤300	≤500
主要材料	阀体	Q235焊接	16Mn焊接
	百叶板	Q235焊接	16Mn焊接
	阀轴	45	40Cr

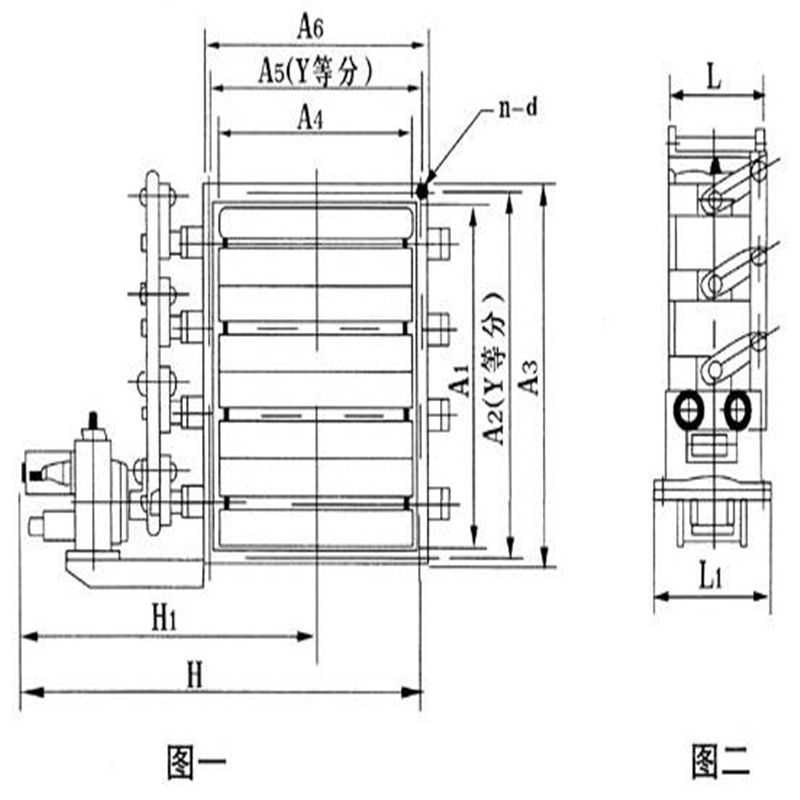

FDBD电动方形多叶阀外型尺寸

A*C	A1*n1	C1*n2	A2*n2	L	n-d	H1	H	电动型号	H	手动
160*200	100*2	120*3	226*386	210	10--12	240	890	ZKJ-210	610	手柄式
200*320	120*2	120*3	266*386	210	10--12	240	890		610
200*400	120*2	110*4	266*466	210	12--12	280	930		690
200*500	120*2	135*4	266*566	210	12--12	330	1020		790
250*250	145*2	145*2	316*316	210	8--12	210	830		550
250*320	145*2	120*3	316*386	210	10--12	240	890		610
250*400	145*2	115*4	316*466	210	12--12	280	930		690
250*500	145*2	135*4	316*565	210	12--12	330	1020		790
250*630	145*2	138*5	316*696	210	14--15	395	1150		820
320*320	120*3	120*3	386*386	210	12--12	240	890		610
400*320	147*3	120*3	466*386	210	12--12	280	890		610
400*400	147*3	147*3	466*466	210	12--12	240	930		690	S01
500*320	135*4	120*3	566*386	210	14--12	280	890		610
500*400	135*4	147*3	566*466	210	14--12	310	930		690
500*500	135*4	135*4	566*566	210	16--12	240	1020		820
630*320	138*5	127*3	719*409	220	16--12	280	890		690
630*400	138*5	115*4	719*489	220	18--12	375	1045		860
630*500	138*5	140*4	728*598	220	18--15	440	1245		980
630*630	138*5	138*5	728*728	220	20--15	240	1375		1110
800*320	123*7	138*5	898*418	210	20--15	280	890		690
800*400	123*7	127*3	898*498	210	22--15	330	930		860
800*500	123*7	140*4	898*598	210	22--15	440	1245	ZKJ-310	960
800*430	123*7	138*5	898*728	210	24--15	475	1375		1180
800*700	123*7	127*6	898*798	210	26--15	525	1590		1280	S02
800*800	123*7	127*6	898*898	210	28--15	545	1690		1380
960*840	128*8	123*7	1058*938	210	30--15	285	1735		1420
1000*320	133*8	129*7	1098*398	210	22--15	325	1065		700	S01
1000*400	133*8	127*3	1098*498	210	24--15	375	1145		780
1000*500	133*8	120*4	1098*598	210	24--15	440	1245	ZKJ-410	880
1000*630	133*8	140*4	1098*728	210	26--15	525	1520		1200	S02
1000*800	133*8	138*5	1098*898	210	30--15	625	1690		1370
1000*1000	133*8	123*7	1100*1100	210	32--15	325	1890	ZKJ-310	1570
1250*400	131*10	133*8	1348*498	220	28--15	375	1290		910	S03
1250*500	131*10	115*4	1348*598	220	28--15	440	1390		1010
1250*630	131*10	140*4	1348*728	220	30--15	525	1520	ZKJ-410	1140
1250*800	131*10	138*5	1348*898	220	34--15	525	1690		1310
1250*1000	131*10	123*7	1348*1098	220	36--15	625	1890		1510
1280*1120	134*10	131*9	1380*1220	220	38--18	685	2010		1630
1280*1400	134*10	133*11	1380*1500	220	42--18	625	2090		1910
1600*500	139*12	140*4	1710*600	220	32--15	375	1390		1010
1600*630	139*12	138*5	1710*730	220	34--15	440	1520		1140
1600*800	139*12	123*7	1710*900	220	38--18	525	1690		1310
1600*1000	139*12	133*8	1710*1100	220	40--18	625	1990	ZKJ-510	1560	S04
1600*1250	139*12	131*10	1710*1350	220	44--18	750	2240		1810
1600*1280	139*12	134*10	1710*1380	220	44--18	765	2270		1840
1800*1300	135*14	139*10	1960*1460	220	48--18	775	2290	ZKJ-610	1870	S05
2000*800	129*16	123*7	2100*900	220	46--18	525	1790		1360
2000*1000	129*16	133*8	2100*1100	220	48--18	625	1990		1560
2000*1250	129*16	131*10	2100*1350	220	52--18	750	2240		1810
2000*1200	129*16	129*10	2160*1360	220	52--18	725	2190		1760
2000*1400	129*16	136*11	2160*1560	220	54--18	850	2440		2010
2250*1600	129*16	139*11	2410*1760	220	54--18	950	2860		2280
2400*1800	131*16	135*14	2560*1960	220	64--18	1050	3060		2480
2520*1800	133*16	135*14	2680*1960	220	64--18	1050	3060		2480

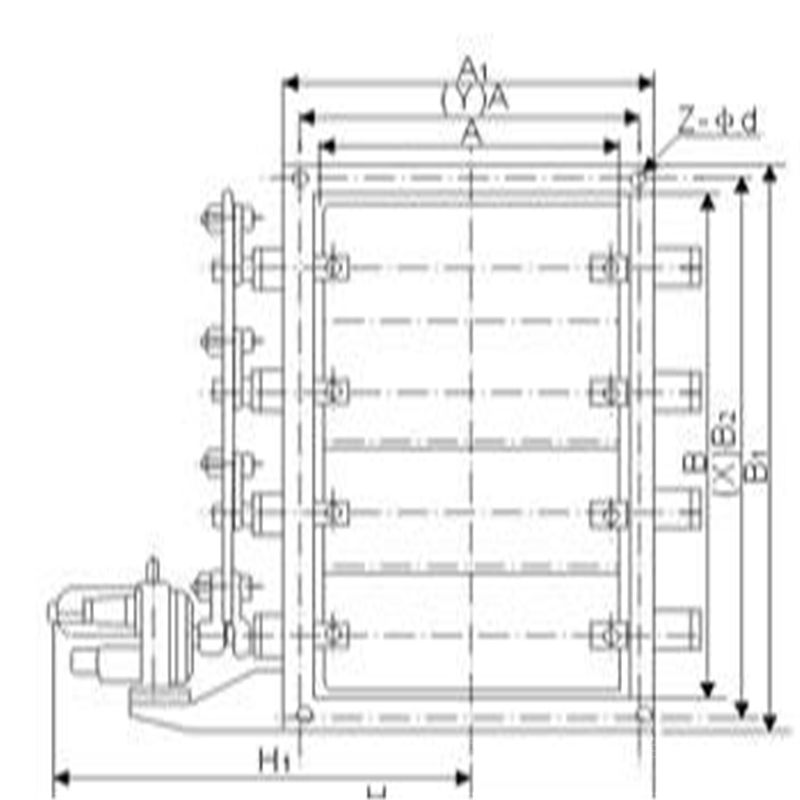

FDBD电动方形多叶阀主要外形连接尺寸单位：mm

A×B	A1×B1	A2×B2	L	L1	H1	H	b	Z-Фd	X	Y
320×180	375×105	400×240	180	245	580	735	8	16-14	5	3
320×250	375×395	400×330	180	245	625	825	8	16-14	5	3
400×200	455×255	500×330	200	245	610	805	8	16-18	5	3
400×320	455×375	500×420	200	245	870	915	8	16-18	5	3
500×200	555×255	600×300	220	245	610	805	8	16-18	5	3
500×400	555×455	600×500	220	245	370	915	8	20-18	5	5
630×320	685×375	730×420	220	245	610	805	10	20-18	7	3
630×400	685×455	730×500	220	245	710	995	10	24-18	7	5
800×400	855×455	900×500	240	300	670	945	10	24-18	7	5
800×630	855×685	900×730	240	300	710	995	10	28-18	7	7
1000×500	1070×570	1130×830	260	300	790	1075	10	24-23	7	5
1000×800	1070×870	1130×930	260	300	905	1270	10	28-23	7	7
1250×630	1320×700	1380×760	280	300	1005	1505	10	32-23	9	7
1250×1000	1320×1070	1380×1130	280	300	1105	1705	10	32-23	9	7
1400×800	1470×870	1530×930	300	385	1075	1575	10	36-23	11	7
1400×1250	1470×1320	1530×1380	300	385	1300	2025	10	40-23	11	9
1600×1000	1670×1070	1730×1130	320	385	1175	1775	10	36-23	11	7
1600×1250	1670×1320	1730×1380	320	385	1300	2025	10	40-23	11	9
1800×1250	1870×1320	1930×1380	340	420	1450	2175	10	44-23	13	9
1800×1400	1870×1470	1930×1530	340	420	1525	2325	10	48-23	13	11
2000×1250	2070×1320	2130×1380	360	420	1450	2175	10	48-23	15	9
2000×1800	2070×1670	2130×1730	360	420	1620	2520	12	52-23	15	11
2500×1800	2570×1870	2630×1730	420	450	1695	2595	12	56-23	17	11
2500×2000	2570×2070	2630×2130	420	450	1895	2995	12	64-23	17	15
2800×2500	2870×2570	2930×2630	440	450	2145	3195	12	72-23	19	17
3200×2800	3270×2870	3330×2930	480	480	2325	3825	12	80-23	21	19
3600×3200	3670×3270	3730×3330	520	480	2525	4225	12	88-23	23	21
4000×3600	4070×4670	4130×4730	560	480	2725	4825	12	100-23	27	23

如还需选择其它通风蝶阀请点击蝶阀选型查看。

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

具体安装步骤流程如下：

1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。

2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。

3、将法兰焊接在管道上，这一步要采用点焊的方式。

4、先把对夹式蝶阀取下移出。

5、再将两片法兰完全焊在管道上，完成固定。

6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。

7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。

8、将蝶阀蝶板完全打开，保证蝶阀的蝶板可以自由启闭，能自由开闭。

9、再一次将螺栓交叉，均衡的拧紧；

10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

法兰式蝶阀安装方法

法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：

1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。

2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。

3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。

4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。

相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构更长，占用的管道安装空间更大。

法兰蝶阀安装方法：

　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。

　　2、将阀门和汽缸均置于关闭状态。

　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、得发在安装前应保持干燥，不可露天存放。

　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。

　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
