    SH电动丝扣球阀Q911F

    产品型号: Q911F
    品  牌: SH
    • ≧1 台
      ¥841.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

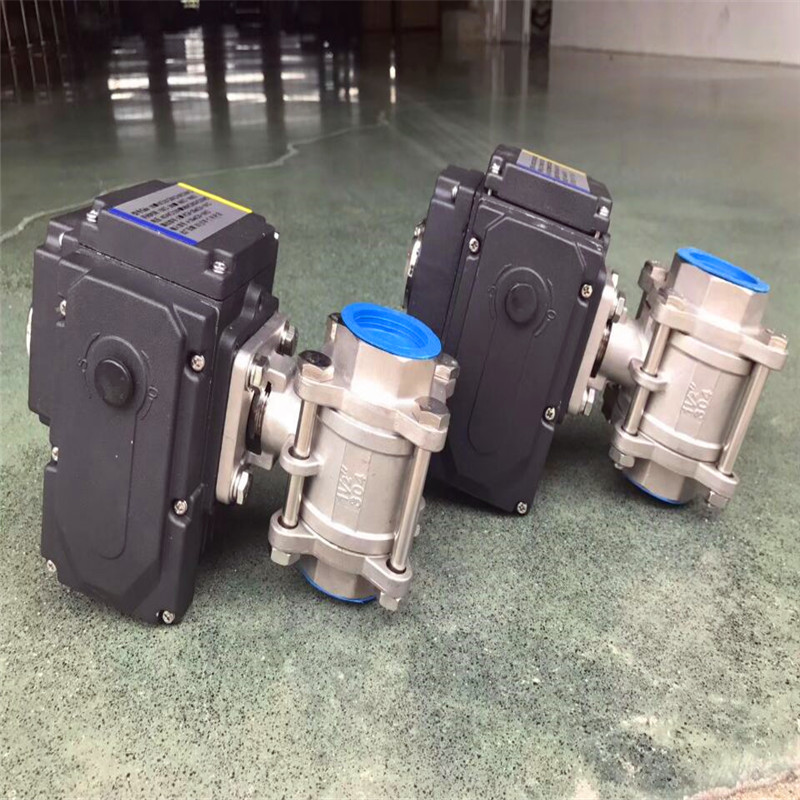

    Q911F电动丝扣球阀产品说明

    电动内螺纹球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,不用另配伺服放大器,输入4-20mA信号及220VAC电源可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或式执行机构。

    上海申弘阀门有限公司生产内螺纹电动球阀采用角行程电动执行器及内螺纹球阀组成,适用于两位切断、调节的场合。内螺纹电动球阀阀体与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。内螺纹电动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。球阀操作和使用:上海申弘阀门有限公司主营阀门有:减压阀(组合式减压阀,可调式减压阀,自力式减压阀

    执行标准:
    ①设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
    ②结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
    ③检验主试验:JB/T 9092、API 598。
    电动内螺纹球阀产品特点:
    1.球阀和电动执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间。
    2.球阀阀座采用弹性密封结构,密封可靠,启闭轻松。
    3.球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。
    4.阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。
    1)操作前须确认管路和阀已被冲洗过。
    2)阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。
    3)当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。

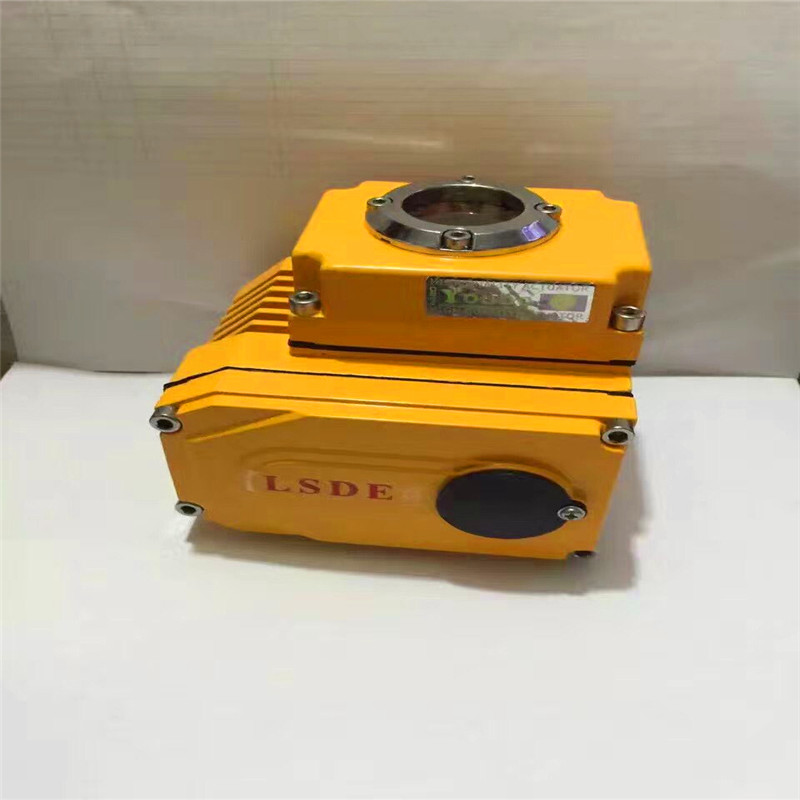

    执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。

    Q911F电动丝扣球阀规格参数

    CH系列执行机构技术参数 阀体参数
    电源 AC200/220V,50/60Hz 公称通径 DN10~100mm
    输出力矩 50N·M~2000N·M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
    动作范围 0~90° 0~360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
    动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS等系列
    电子式电动执行机构
    保护装置 过热保护 流量特性 快开特性
    环境温度 -30°~60° 可调范围 DN10-80
    250:1
    手动操作 同附带手柄操作 基本误差 ±1%
    限位 电气、机械二重限位 死区 ≤1%
    防护等级 相当于IP-65 回差 ≤1%
    位置测量 可选装开关或电位计 适用温度 密封面
    驱动电机 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃
    硬密封≤450℃
    进线接口 PE1/2〞进线线锁

    四、技术参数和性能

    试验压力 (Mpa) 公称压力(Mpa) 压力级(class) JIS(Mpa)
    1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
    强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
    密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
    气密试验 0.5~0.7


    五、Q911F电动丝扣球阀主要零件材料

    连接方式 内螺纹连接 对焊连接
    零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
    球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
    密封圈、填料 增强聚四氟乙烯、对位聚苯
    适用工况 适用介质 水、蒸汽 、油品等 硝酸等腐 蚀性介质 醋酸等腐 蚀介质 水、蒸汽 、油品等 硝酸等腐 蚀性介质 醋酸等腐蚀介质
    适用温度 -29~180°C(增强聚四氟乙烯)、-29~300°C(对位聚苯)

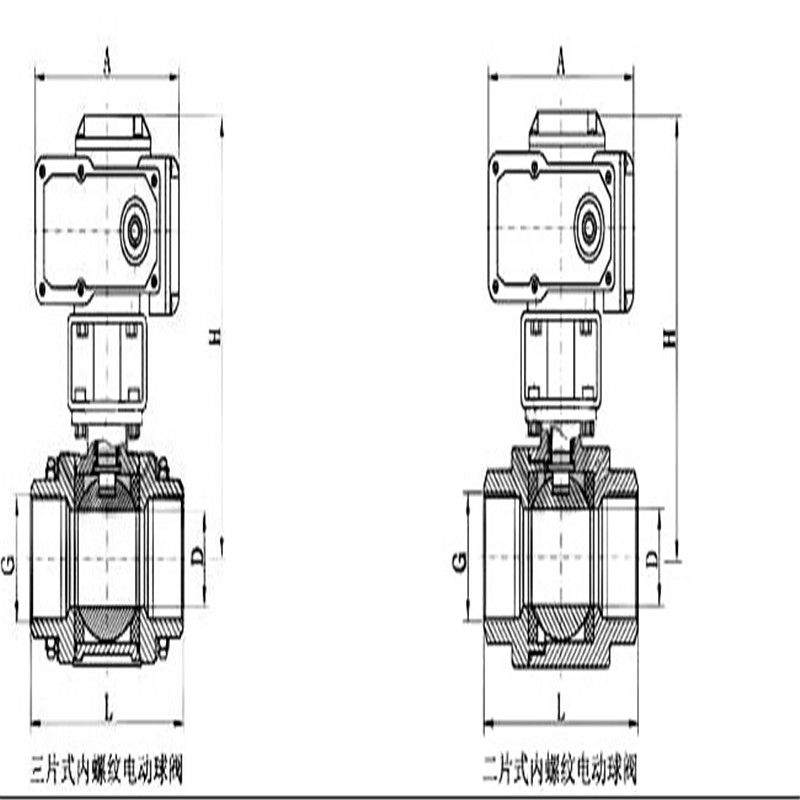

    七、Q911F电动丝扣球阀 主要外形尺寸

    公称通径 内螺纹连接 对焊连接
    mm inch D L (mm) H 管螺纹G B 重量 (Kg) 尺寸(mm) 重量 (Kg)
    L D1 D2
    10 3/8 10 60 57 3/8″ 95 0.34 70 10 18 0.32
    15 1/2 15 75 68 1/2″ 110 0.47 75 15 24 0.48
    20 3/4 20 80 70 3/4″ 110 0.68 90 20 28 0.68
    25 1 25 90 80 1″ 140 1.2 100 25 34 1.2
    32 11/4 32 110 85 11/4″ 140 1.9 110 32 41 1.9
    40 11/2 38 125 100 11/2″ 180 2.7 128 38 49 2.7
    50 2 50 144 110 2″ 180 3.9 154 50 62 3.8
    65 21/2 64 186 130 21/2″ 200 7.1 193 64 78 7.0
    80 3 78 206 150 3″ 250 11.5 222 78 94 11.4
    100 4 98 240 170 4″ 250 20.5 273 98 124 20.3


    电动丝扣球阀Q911F维修事项:
    拥有较长的使用寿命和免维修期,将依赖以下几个因素:正常的工作条件、保持和谐的温度/压力比,以及合理的腐蚀数据适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。内螺纹电动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
    ●球阀在关闭状态下,阀体内部依旧存在受压流体
    ●维修前,解除管线压力并使阀门处于打开位置
    ●维修前,断开电源或气源
    ●维修前,将执行机构与支架脱离
    ●必须先查明球阀上、下游管道确已卸除压力后,才能进行拆卸分解操作
    ●分解及再装配时必须小心防止损伤零件的密封面,特别是非金属零件,取出O型圈时宜使用专用工具
    ●装配时法兰上的螺栓必须对称、逐步、均匀地拧紧
    ●清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时,可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗
    ●分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等
    ●非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡
    ●清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配,但不得长时间搁置,否则会生锈、被灰尘污染

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
    二、若已经由设计单位选定公司的型号,请内螺纹电动球阀 型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。产品所属球阀选型,感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
