    申弘电动压力调节阀PID

    产品型号: PID
    品  牌: 申弘
    • ≧1 台
      ¥4500.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    PID电动压力调节阀 产品说明
    本公司自主研发生产的电动压力调节阀是采用直行程电动执行器与低流阻单座(套筒)调节阀阀体经机械装配而成。电动压力控制阀具有体积小,重量轻、连线简单、流量大、调节精度高等特点。电动执行机构内有伺服放大器,不用另配伺服放大器,有输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,通过改变阀芯的开度大小来实现对压力等参数的连续调节。电动压力调节阀广泛应用于电力、石油、化工、冶金、轻工、环境保护领域、教学和科研设备等行业的工业过程自动控制系统中。

    电动调节阀是以电力为驱动源,把电机的动能通过输出轴转化为阀轴的位移,并且通过控制模块使阀芯停位于调节器所要求的任一开度,实现对流量、压力、温度、液位等参数的控制的一种调节阀。电动调节阀是工业自动化过程控制中的重要执行单元仪表。与传统的气动调节阀相比具有明显的优点:电动调节阀节能(只在工作时才消耗电能),环保(无碳排放),安装快捷方便(无需复杂的气动管路和气泵工作站)。阀门按其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。由于工厂生产工艺的需要,蒸汽是必不可少的工艺介质,需要从电厂输入蒸汽,因电厂到工厂的距离较远存在压力波动较大的情况以及工厂在实际使用的流量波动范围较大,因此在进入工厂的蒸汽主管道压力进行减压稳压。

    1、蒸汽电动压力调节阀配置:

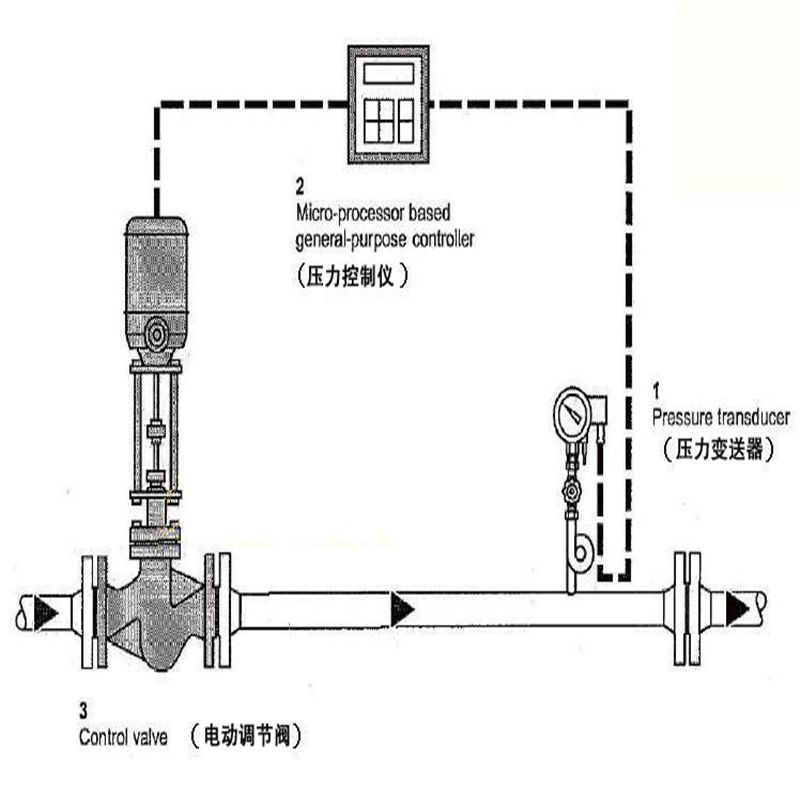

       压力变送器根据测定的压力反馈4-20ma.DC电流信号,在控制台中与设定值比较,当两者之差达到一定数值后,控制台向电动调节阀发出调节信号。而电动调节阀的执行机构按此信号,使阀杆带动阀芯产生位移,改变通过调节阀的流量,直到测试点压力达到要求.从而达到自动调节压力的目的。

        电动压力调节阀的工作原理

      工作电源:DC24V,AC220V,AC380V等电压等级。

      输入控制信号:DC4-20MA或者DC1-5V。

      反馈控制信号:DC4-20MA(负载电阻碍500欧姆以下)

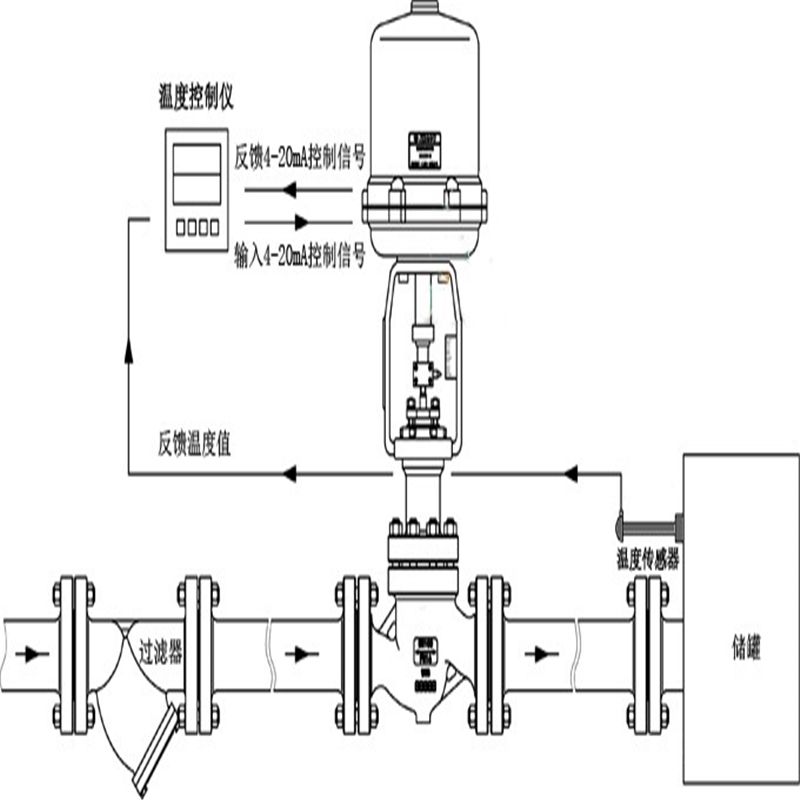

      通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。

      新型电动调节阀执行器内含饲服功能,接受统一的4-20mA或1-5V�DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

      动作原理:电机电源220VAC 或者380VAC,控制信号4~20mA,阀里面有控制器,控制器把电流信号转换为步进电机的角行程信号,电机转动,由齿轮,杠杆,或者齿轮加杠杆,带动阀杆运作,实现直行程或角行程

      反馈:电机运行,通过齿轮运转,由三接头的滑动变阻器输出阀门的定位信号,此外还有三根线的限位信号(全开,全闭。公共线)

    PID电动压力调节阀设置

    序号

    部件

    功能

    1

    排空气阀

    在起机时排除汽水分离器中的空气

    2

    汽水分离器

    保护系统不受湿蒸汽影响

    3

    截止阀

    切断减压阀的蒸汽供应

    4



    5

    过滤器

    保护调节阀不受管道杂质损坏

    6

    压力表

    监测上游供给蒸汽压力

    7



    8

    电动执行器

    驱动控制阀

    9

    电子控制器(安装于控制柜中)

    调节控制阀的开度

    10

    控制阀

    根据下游压力调节蒸汽流量

    11

    安全阀

    保护下游设备,避免超压

    12

    压力表

    监测下游设定压力

    13

    压力变送器

    将压力信号转变为电流信号至控制器

    14

    切断阀

    维修时切断排空气阀与管道的连接

    15

    切断阀

    在无负荷时设定减压后的压力

    16~20

    汽水分离器疏水阀组




    PID电动压力调节阀主要技术参数

    公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
    额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
    套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
    公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0
    额定行程(mm) 16 25 40 60 100
    执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
    压盖形式 螺栓压紧式
    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
    阀芯形式 单座式、套筒式
    流量特性 等百分比
    允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
    套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
    配置执行器类别 381L系列电动执行器、PSL系列电动执行器
    执行器参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
    防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6定制)、手操功能:手柄
    环境温度:-25~+70℃、环境湿度:≤95%

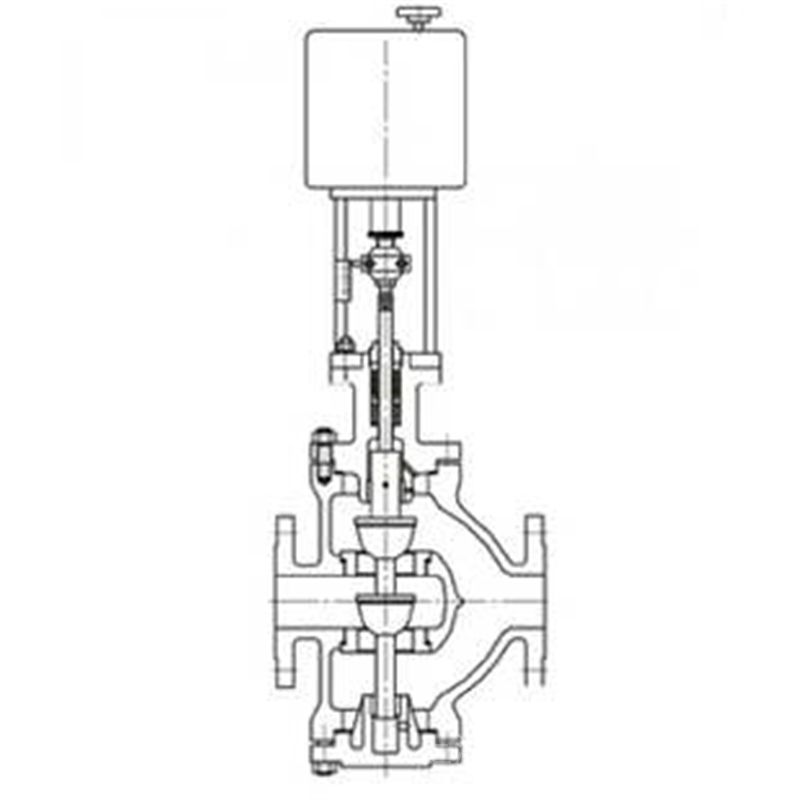

    四、PID电动压力调节阀主要结构图

    五、PID电动压力调节阀主要零件材料
    1 阀体 WCB 304 316 316L
    2 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
    3 阀座/套筒 304 304 316 316L
    4 阀芯 304 304 316 316L
    5 导向套/并帽 304 304 316 316L
    6 中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
    7 阀盖 WCB 304 316 316L
    8 阀杆 304 304 316 316L
    9 金属垫 304 304 316 316L
    10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
    11 螺栓 25 不锈钢 不锈钢 不锈钢
    12 填料压盖 WCB 304 316 316L

    六、电动压力调节阀 主要性能指标

    项目 指标值
    基本误差% 配3810L±2.5; 配PSL±1.0
    回差% 配381L ±2.0; 配PSL±1.0
    死区% 1.0
    始终点偏差% 电开 始点±2.5 终点±2.5
    始点±2.5 终点±2.5
    电关 始点 ±2.5
    终点 ±2.5
    额定行程偏差% ≤2.5
    泄露量L/h 0.01%×阀额定容量
    可调范围R 30:1

    七、电动压力调节阀外形图


    PID电动压力调节阀安装连接尺寸

    公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
    PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
    PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
    H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
    PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
    PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
    H1 132 132 158 170 179 214 221 234 270 294 331 390 450
    H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
    PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
    D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
    PSL 177 177 177 177 177 182 182 182 182 182 218 218 218

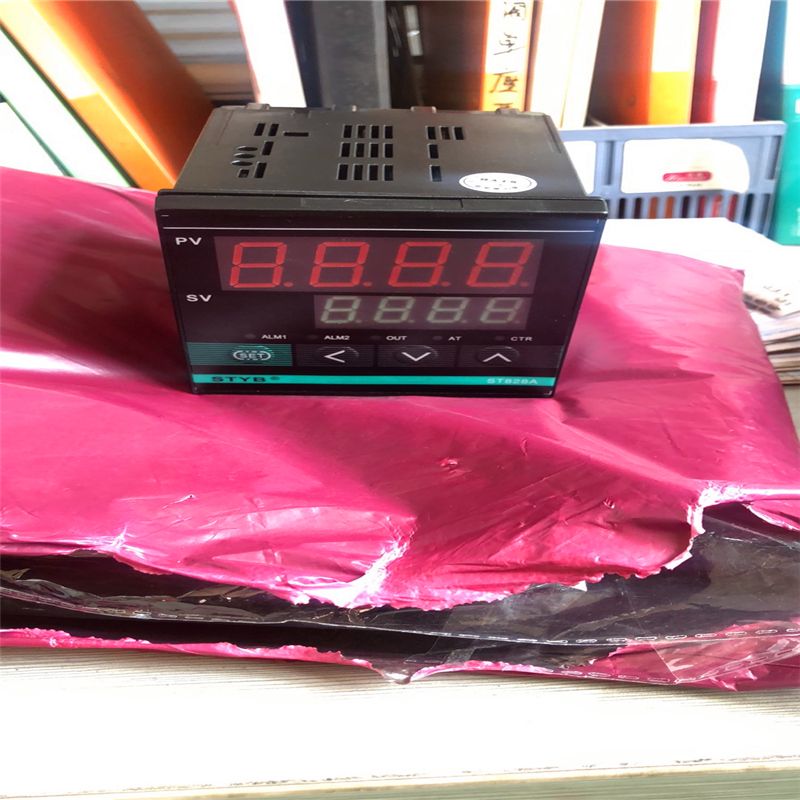

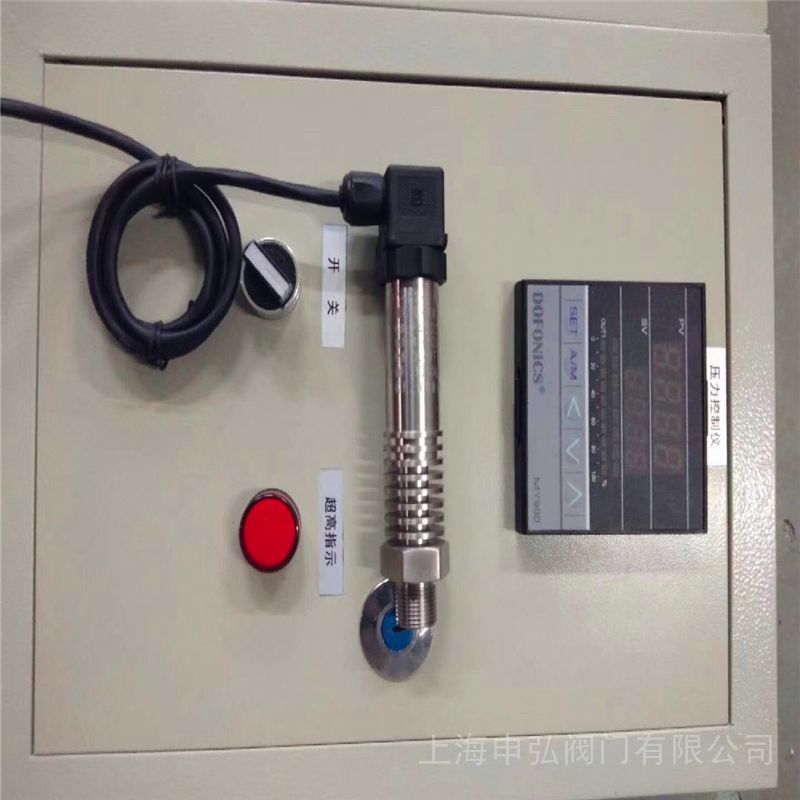

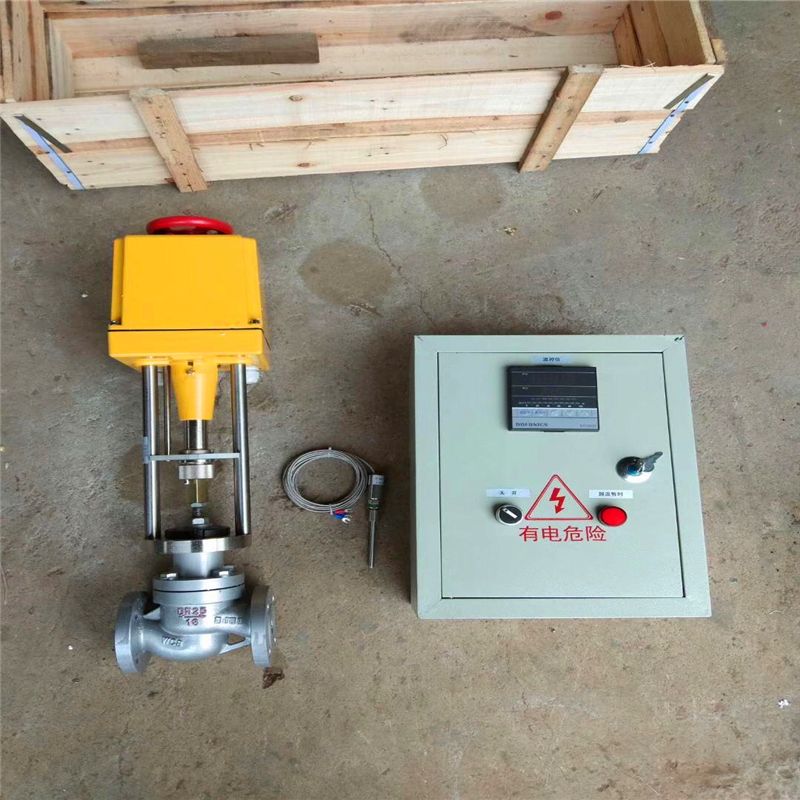

    电动调节阀配用原装进口PID压力控制仪及原装进口压力传感器组成(还可选择分时段智能控制压力),控制精度高,电动压力调节阀流道呈S流线型,选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。

     电动调节阀是工业自动化过程控制的重要仪器。随着工业领域自动化程度的提高,越来越多的应用在各个工业生产领域。通过接收信号从工业自动化控制系统,电动调节阀驱动压差调节阀系列门改变部分区域阀芯和阀座之间控制流量,温度,压力和其他管道媒体的工艺参数,从而实现自动调节功能。

      电动调节阀的电动执行机构是带有伺服放大器的电子集成结构。通过调节阀系列的输入控制信号和电源控制阀门,调节压力、流量、液位、温度等工作参数。

      电动调节阀适用于泄漏严格、压力低的阀门前后及有一定粘度的场合。调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。为了使调节阀在发生故障或维修时能够继续生产过程,调节阀应该配置旁路管道。还应特别注意调整器的安装位置是否符合工艺要求。

    接受信号为0~10mA.DC或4~20mA.DC。其中电动单座压力调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒压力调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。电动压力调节阀配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
    二、若已经由设计单位选定公司的型号,请型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。感谢您访问我们申弘阀门的网站如有任何 疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
