F9B43X防爆电动煤气眼睛阀产品说明
减速齿轮、丝杆、铜螺母、导向套、活塞杆、 轴承座、弹簧、缸简、缸筒座等部件所组成，电动机通过一级或二齿轮减速 后，带动转杆沿丝杆付把电动机的旋转运动变为直线运动，利用电动机正反转 实现推杆往复动作。输出推拉力相等，通过各种杠杆、摇杆、连杆等结构，可 完成转动或摇动等复杂动作，通过改变杠杆力臂长度，可以增长行程。过载自 动保护功能电动推杆内设过载自动保护装置，当推杆行程到极限位置或负载 超过额定推力一定数值时，推杆将自动切断电源，起到保护作用，使电动机及 其它构件不致损坏，但不得以此作为正常运行时限位开关使用。因此在本机上 另行配置内行程限位开关装置，以控制推杆正常起停。如所述的盲板阀侧面还设置有波纹管。

F9B43X防爆电动煤气眼睛阀特点

 1.电动盲板阀由阀门本体、驱动装置，夹紧装置等组成。
2.阀门本体采用三点式结构、结构紧凑，整体刚性好。阀体、
3.阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封圈采用氟橡胶，耐高温，使用寿命长。
4.夹紧机构采用丝杆螺母式，夹紧、松开动作迅速，自锁性好。采用防爆型电机，无论在室内还是室外，均能保证阀门安全可靠运输动作。
5.本盲板阀可现场手动操作，也可远距离顺控。本盲板阀也可单独设计电气控制箱操作控制装置，本机出厂不配电气控制箱，用户如需另订。
6.手动扇形盲板阀由左、右阀体、伸缩机构、扇形阀板及丝杆夹紧机构组成。
7.关阀：扳手（本阀已带）转动丝杆密封副松开；环链或卷扬机拉动阀板，阀门关闭，到位后，再反方向转动丝杆，密封副夹紧，关阀结束。

电动盲板阀主要性能
型号规格:F943X F643X F743X F9T43X F243X
公称压力:0.25MPa
壳体试验压力:0.375MPa
密封试验压力:0.275MPa
驱动方式:电动、气动、液动、电动推杆、电液动
泄漏率:零泄漏
适用温度:≤200℃
适用介质:煤气空气
电源电压:380V 50Hz
法兰标准:HG 20593-1997
检验标准:GB/T13927-2008。

F9B43X防爆电动煤气眼睛阀主要性能参数

F943X-0.5电动扇形盲板阀【主要零件材质】

F9B43X防爆电动煤气眼睛阀技术性能
　　1、本阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成；
　　2、阀体采用三点式锁紧扇形阀板结构；
　　3、密封部位采用不锈钢与橡胶密封圈，密封性能可靠，从而增加密封圈的使用寿命，密封圈设在阀板上，便于维护时更换密封圈。
　　4、电动操作、工作平稳、启闭灵活、动作可靠；
　　5、夹紧动作采用丝杆螺母副进行夹紧，自锁性好；

F943X-0.5电动扇形盲板阀【安装及使用说明】
　　1、本阀安装完毕后，应做支架固定阀门底座，在动作时阀门受力于支架上；
2、首先起动电动夹装置把左右阀体位移使之阀体和阀板完全脱离，再开启阀板电动驱动装置开启或关闭，随后再起动电动夹装置，检查左右阀体是否紧贴在阀板上及电动驱动装置动作时限位开关是否动作。同类阀门也叫眼睛阀。

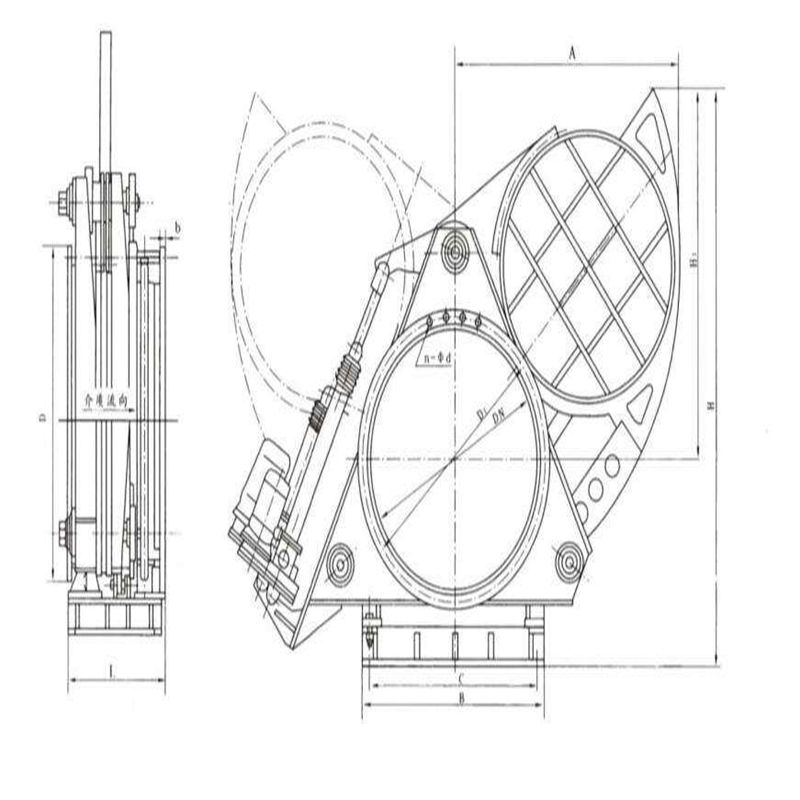

F9B43X防爆电动煤气眼睛阀主要外形连接尺寸:

上海申弘阀门有限公司主要生产《电动盲板阀》也是国内盲板阀优秀供应商之一。，我厂自创办以来不断以科技创新，努力开发以国代进，主要按中国GB、JB、美标API、ANSI、英国BS、德标DIN、法国NF、日本JIS、JPI标准生产。并可根据用户特殊要求冶炼和制造。产品各地。本系列盲板阀，系GB6222-2005«工业煤气安全规程»要求的可靠切断气体介质的设备。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀应用于工矿企业、市政、环保等行业的气体介质管道系统中。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。该盲板阀有气动、液动、电动、电液动、手动等驱动方式。并根椐不同规格采用不同的结构形式。以适应用户的能源条件、环境条件和工况条件的要求。该系盲板阀与其他在管道中做绝对切断的阀门设备比较，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。本实用新型的电动推杆盲板阀，具有以下有益效果
闭电动推杆通过丝杆螺旋付驱动左、右阀体完成松开、夹紧动作。翻板电 动推杆驱动阀板完成开闭动作。橡胶密封圈镶嵌在阀板上.密封性能好，更换 方便。可以远距离操作和自动控制，有气动、液动、电动三种驱动方式并根据 不同规格采用不同的结构形式。以适应用各种的能源条件、环境条件和工况条 件。为冶金、化工、环境保护等行业的有毒、青害、易爆气体符路实现自动化 控制提供了一种安全、可靠的隔断设备。以下结合附图对本实用新型进一步说明。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的F943X电动扇形盲板阀型号，请F943X电动扇形盲板阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蝶阀选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
