G86F卫生级无菌隔膜阀 产品说明
本实用新型涉及一种隔膜阀，具体的说就是一种用于制药行业的卫生级无菌隔膜阀。背景技术隔膜阀具有高通量、低残留的优点，已广泛应用于制药、饮料、食品和化工流体控制等领域。隔膜阀的可靠性和耐久性取决于隔膜片的性能，简言之隔膜片是隔膜阀的灵魂。近年来，隔膜片的品种、型式及材料繁多，五化八门，分别适用于各个不同行业的需要。其中膜片材料普遍采用的是PTFE (聚四氟乙烯)，尤其是在制药行业。本实用新型涉及一种隔膜阀，具体的说就是一种用于制药行业的卫生级无菌隔膜阀。

卫生级隔膜阀专用于控制制药、饮用食类介质的各类管路或设备上作启闭及节流用。适用温度：≤120℃、≤150℃（按照隔膜材料）压力等级：PN（MPa） 0.6 1.0 1.6 无菌隔膜阀既可通过一个气动头进行遥控操作，也可以通过一个手柄进行手动操作。非常适用于管道流体的控制和开/关的任务。广泛应用于卫生级的酿酒，乳制品，饮料等食品工业中以及无菌工况的制药领域。
G86F卫生级无菌隔膜阀性能参数

工作压力：0-10bar ；

工作温度：-40~150℃ ；

驱动机构：手动控制 ；

密封材质：EPDM,EPDM+TFM ；

阀体设计：直通阀体设计；

阀体材质：316L（铸造，EN1.4409 CF3M）；

接口尺寸：DN20/DN80 ；

接口方式：KST220-1：焊式、KST220-2焊卡式、 KST220-3:卡式 ；

表面处理：外表面Ra≤0.5μm（SF1）， 内表面Ra≤0.375μm（SF4） ；

接口标准：ISO,DIN,ASME BPE.3A,BS。

G86F卫生级无菌隔膜阀背景技术：

隔膜阀具有高通量、低残留的优点，已广泛应用于制药、饮料、食品和化工流体控制等领域。隔膜阀的可靠性和耐久性取决于隔膜片的性能，简言之隔膜片是隔膜阀的灵魂。近年来，隔膜片的品种、型式及材料繁多，五化八门，分别适用于各个不同行业的需要。其中膜片材料普遍采用的是PTFE (聚四氟乙烯)，尤其是在制药行业。南京金口致力于塑造隔膜阀的灵魂，在国内首创采用PFA (可溶性聚四氟乙烯)作为隔膜片材料，大大提高了卫生级无菌隔膜阀的综合性能，迈上了一个新的台阶。

G86F卫生级无菌隔膜阀特点：

1.阀体的密封堰槽是弹性密封件的打开和关闭部分，其弧形设计结构可防止内部泄漏。流线型的流路降低了阻力；

2.膜片符合FDA和UPS以及制药和食品行业其他机构制定的安全标准。

3.阀体和阀盖由中央隔膜隔开，因此阀盖和隔膜上方的阀杆不会被介质腐蚀。隔膜可以更换，维护成本低。

4.各种表面抛光技术，无死角，正常位置无残留。

5.目测式位置开关状态

6.不锈钢手轮快速安装隔膜阀结构紧凑，适合狭窄空间。

G86F卫生级无菌隔膜阀材料：

阀体：不锈钢
阀盖：不锈钢
阀瓣：不锈钢
食品级隔膜：无毒橡胶
阀杆：不锈钢
手轮：铸铁、不锈钢

SUS304手动抛光卫生级隔膜阀测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

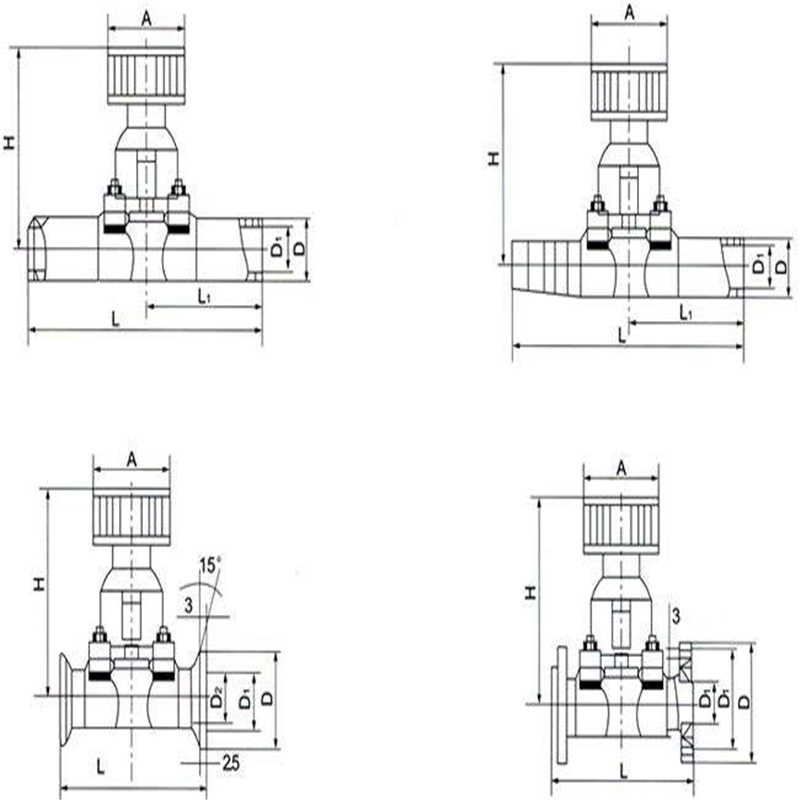

G86F卫生级无菌隔膜阀主要尺寸参数：

G86F卫生级无菌隔膜阀发明内容

本实用新型所要解决的技术问题是提供一种隔膜阀，提高了卫生级无菌隔膜阀的耐压强度及隔膜片的曲饶寿命。本实用新型是通过以下技术方案实现实用新型目的的一种卫生级无菌隔膜阀，包括阀体、阀杆、手轮、阀盖、隔膜片、螺钉和螺母、阀瓣， 阀杆的一端与手轮连接，阀杆的另一端与阀瓣连接，阀瓣的外部安装有阀盖，阀盖与阀体的中间安装有隔膜片、三者通过螺钉和螺母固定。所述的阀杆和阀瓣之间设置有垫片。所述阀杆的顶部设有顶帽。所述的阀瓣与隔膜片之间采用不锈钢螺母连结。所述的隔膜片包括下层的PFA膜片和上层的EPDM支持片，所述的PFA膜片底部设计为碟形下凸的形状。

卫生级隔膜阀阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝，所以该阀门适用于无菌过程。GMFCF型隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
