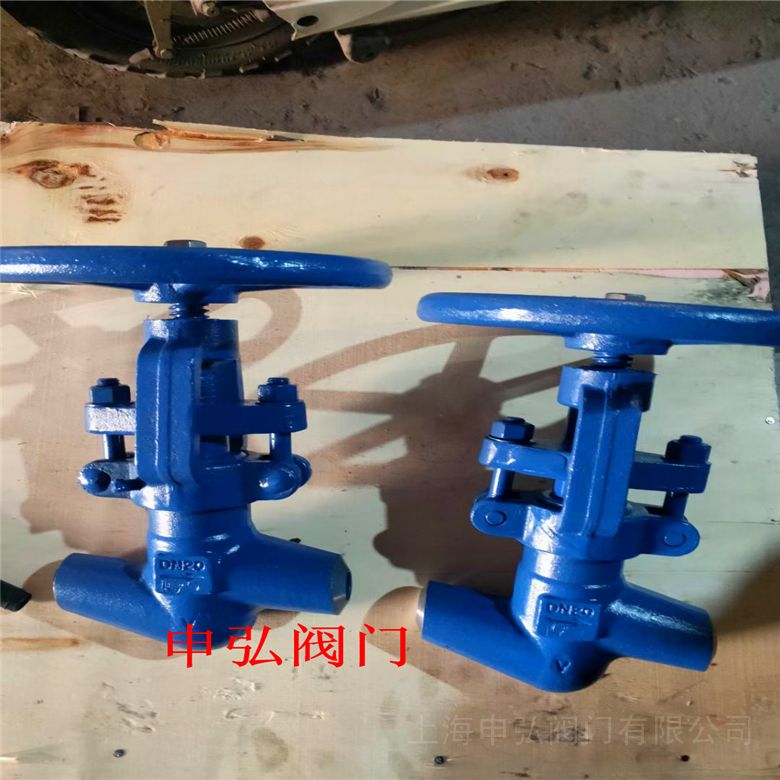

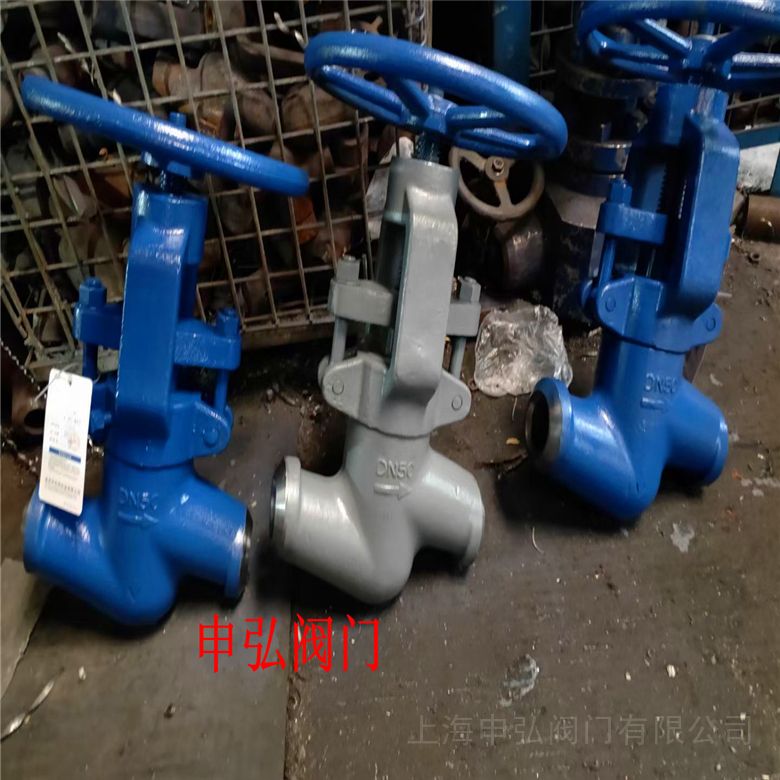

J61Y-P55/100V手动电站截止阀   手动电站截止阀   电站截止阀

【J61Y-P55/100V电站高温高压焊接式截止阀】简介

电站阀”也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。电站截止阀适用介质：水、蒸气等非腐蚀性介质。电站截止阀与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。电站截止阀适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。

电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。“电站阀”也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

改善供热供况：凡是采用手动调节阀的支线及热力点都可以按着设计工况进行流量调节，达到良好的温度工况，这种调节阀比闸阀、截止阀调节性能好，它具有近似直线调节性能。因此，各采暖建筑物的冷热不均现象得到有力改善节省能源：热力管网由于温度压力失调，造成某些分支流量过大，使一些建筑温度过高，用户不得不开窗户，达到节省能源的目的改善网管水力的工况：手动调节阀能按照额定流量进行控制，将网管超量运行的流量降低，使原来的水工况恶化程度得到一定的改。

J61Y-P55/100V电站高温高压焊接式截止阀设计制造标准
(1)设计与制造:ANSI B16.34 E101
(2)结构长度:ANSI B16.10 E101
(3)压力温度等级:ANSI B16.34 E101
(4)试验与检验:API598 E101

产品用途

J61H、J61Y 型 PN200~PN320 高温对接焊高压电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。

产品特点

1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接

2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长

3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠上海申弘阀门有限公司主营阀门有：

J61Y-P55/100V电站高温高压焊接式截止阀结构特点：

1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作

J61Y-P55/100V电站高温高压焊接式截止阀性能参数

型号		J61H-200V			J41Y-200V
工作压力（MPa）		19.6	15.58	6.96	19.6	15.58	6.96
适用温度（℃）		≤200	≤450	≤570	≤200	≤450	≤570
适用介质		水、蒸汽等
材料	阀体、阀盖	铬钼钒钢
	阀瓣	铬钼钒钢＋堆焊硬质合金
	阀座	铬钼钒钢＋堆焊硬质合金
	阀杆	铬钼钒钢

J61Y-P55/100V电站截止阀执行标准

设计标准：JB/T 3595/E101

结构长度：JIS E101

对焊端：ANSI B16.25

试验与检验：JIS E101

压力-温度：JB/T 3595

产品标识：GB/T 12220

供货规范：JIS E101

 设计与制造 GB/T12234 ASMEB16.34

结构长度 JB/T3595

接口连接尺寸 JB/T3595 GB/T12224

检验与试验 JB/T3595 MSS SP61

压力与温度基准 JB/T3595 ANSI B16.34

JBT 3595-2002电站阀门 一般要求

JB/T 5263-2005 电站阀门铸钢件技术条件

JB/T 4018 电站阀门 型号编制方法

DL 959-2005 电站锅炉安全阀应用导则

DLT 531-1994电站高温高压截止阀闸阀技术条件

DLT 641-2005 电站阀门电动执行机构

DLT 850-2004 电站配管

GB 10869 电站调节阀技术条件

GBT 10868-2005 电站减温减压阀

J61Y-P55/100V电站高温高压焊接式截止阀主要性能和使用规范

产品型号	公称压力(MPa)	试验压力(MPa)		工作压力(MPa)			公作温度℃	适用介质
		壳体强度	密封	P54	P55	P57
J61H(Y)-100	10	15	11	/	/	/	≤425	水、蒸汽、油品
J61H(Y)-200	20	30	22	/	/	/
J61H(Y)-250	25	38	28	/	/	/
J61H(Y)-320	32	48	36	/	/	/
J61Y-P54/100V	20	30	22	10	/	/	≤540	蒸汽
J61Y-P54/140V	25	38	28	14	/	/
J61Y-P54/170V	/	48	36	17	/	/
J61Y-P55/100V	/	38	28	/	10	/	≤550
J61Y-P55/140V	/	48	36	/	14	/
J61Y-P55/170V	/	53	39	/	17	/
J61Y-P57/100V	/	48	36	/	/	10	≤570
J61Y-P57/140V	/	55	40	/	/	14
J61Y-P57/170V	/	60	44	/	/	17

标准与规范

设计与制造	结构长度	压力 – 温度等级	试验标准
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

J61Y-P55/100V电站高温高压焊接式截止阀主要零件材料

零件材料	材料牌号
阀　 　体	WCB　　　A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
阀　　 盖	WCB　　 A105	WC6　 12Cr1MoV	WC9 12Cr1MoV
阀　　 瓣	WCB　　 A105	WC6　 25Cr2MoV	WC9 25Cr2MoV
阀 　　杆	2Cr13 / 1Cr17Ni2	25Cr2MoV	25Cr2MoV
阀　　 座	25 + STL	304	304
密封环 （ 垫 片 ）	增强柔性石墨 / 软钢
填　　 料	增强柔性石墨
阀 杆 螺 母	ZCuAl10Fe3 / D2

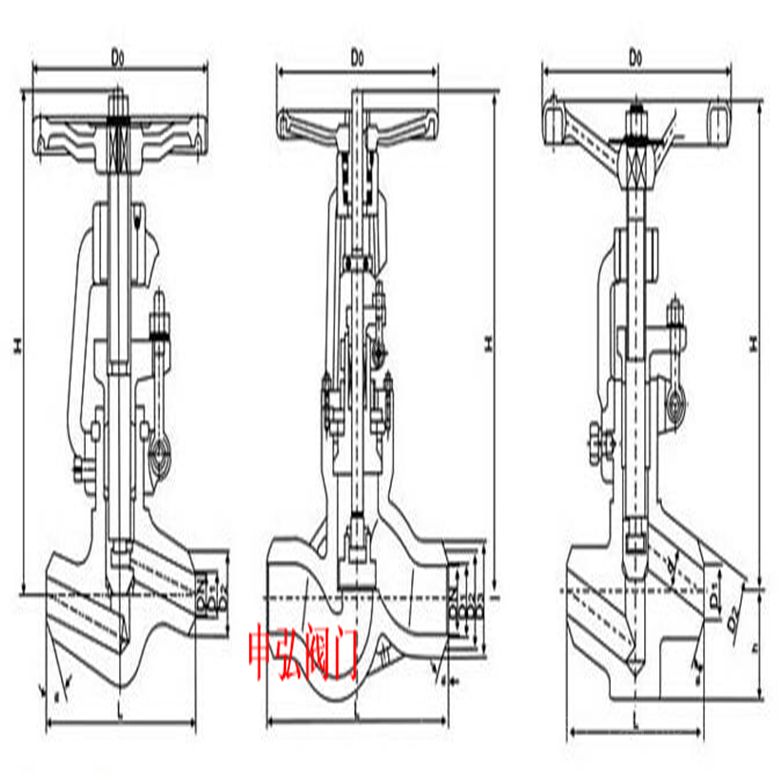

J61Y-P55/100V电站高温高压焊接式截止阀外形结构图

J61Y-P55/100V电站高温高压焊接式截止阀主要外形尺寸

公称通径	主要外形尺寸和I连接尺寸（mm)
	L	D1	D2	D3	α970	H	Do
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10	120	12	25	／	37.5°	185	140
15	150	17	36	／	37.5°	247	200
20	170	22	42	／	37.5°	248	200
25	170	26	42	／	37.5°	248	240
32	180	31	44	／	37.5°	248.5	280
40	230	38	60	／	37.5°	440	280
50	350	50	82	／	32°	450	320
65	330	69	100	110	32°	669	400
80	470	84	108	130	32°	669	450
100	560	107	144	165	32°	755	500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
10	120	12	28	／	37.5°	189	140
15	150	17	40	／	37.5°	250	200
20	170	22	46	／	37.5°	252	200
25	170	26	46	／	37.5°	254	240
32	180	31	49	／	37.5°	254	280
40	230	38	60	／	37.5°	440	280
50	350	50	90	／	32°	455	320
65	330	69	104	110	32°	630	400
80	470	84	110	140	32°	672	450
100	560	107	148	170	32°	761	500

密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。

J61Y-P55/100V电站高温高压焊接式截止阀安装要点：

1、将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品满足使用要求；

2、安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；

3、在安装结束后需进行彻底地检查以确保安装无误；

4、为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；

5、建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；

6、使用符合标准的螺纹接头来连接；

7、安装时，请注意介质流动方向为“低进高出”。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
