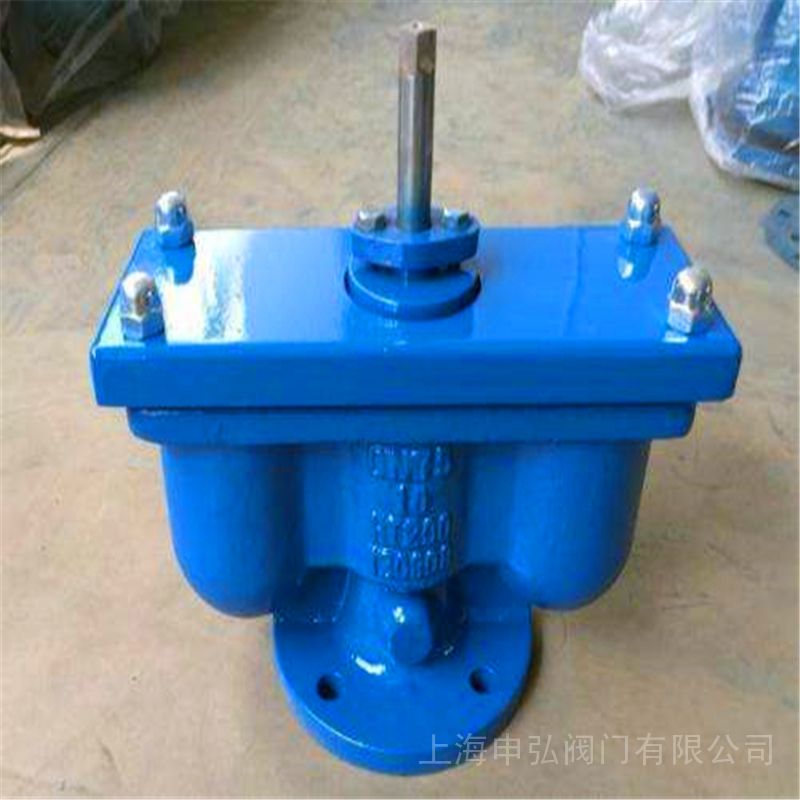

    QB2双口排气阀申弘

    产品型号: QB2
    品  牌: 申弘
    • ≧1 台
      ¥651.00
    所 在 地: 上海闵行区
    更新日期: 2024-10-23
    详细信息
     品牌:申弘  型号:QB2  加工定制:是
     连接形式:法兰  材质:碳钢  公称通径:15-800 mm
     零部件及配件:配件  用途:排气  压力环境:常压
     工作温度:常温  适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体  密封形式:软密封式
     标准:国标  外形:中型  流动方向:单向
     驱动方式:自动  外形:中型  流动方向:单向

    QB2双口排气阀 产品说明
    本实用新型涉及一种双口自动进排气阀,属于供热采暖热水锅炉用的安全附件。主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出,当需要检修或清扫体腔时,应将阀门关闭。本排气阀,顺时针旋转阀杆时为关闭。与此对应的是单口排气阀。

     当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水,浮球被浮起,传动塞头至关闭位置,停止大量排气,当管内水正常输送时,如有小量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出,当抽水机停止,管内水流空时或遇管内产生负压时,此时塞头迅速开启,吸入空气,确保管线完全。

    QB2双口排气阀性能特点:

    ①能够排除管道中的气体,减少阻力节约能源;

           ②当管道负压时,本产品能快速自动吸入空气防止管道破裂;

           ③排气能力是普通双孔排气阀多倍;

           ④浮球托架为不锈钢,使用寿命长,安全可靠

    目前我国运行着的热水锅炉多达十数万台,确保其安全运行的关键之一则是能够把运行过程中锅炉内的气体及时排除。在运行前向系统和锅炉进水时需排气,冷水升温过程中逸出空气需排气,因系统失水需不时补充新鲜冷水,水温升高逸出空气需排气。由于一些意外原因锅炉内出现负压又需及时向炉内进气以平衡内外压差。上述的排气、进气的传统作法是通过司炉工手工操作有关阀门实现。当然也有安装管道自动排气阀代替锅炉自动排气阀者。当前市场上也有热水锅炉自动排气阀产品销售,如长春宽城产的热水锅炉自动排气阀。其主要结构为阀壳是一盆形,传动部件是一浮子通过杠杆和绞链控制一个小孔的关闭,该结构形式易造成阀腔内的污物沉淀而垫堵和卡死运行部件致使自动排气性能失灵。且存在因锅炉容量不同需安装不同数量的排气阀之弱点,如一台1.4MW的热水锅炉上需安装2—3台,这将造成安装维修不便,且费用提高。

    本实用新型的目的是为了克服上述现有技术中的不足之处,而提供一种安全系数高的双口自动进排气阀,以满足热水供暖锅炉的高标准自动进排气的技术要求。当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水,浮球被浮起,传动塞头至关闭位置,停止大量排气,当管内水正常输送时,如有小量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出,当抽水机停止,管内水流空时或遇管内产生负压时,此时塞头迅速开启,吸入空气,确保管线完全。

    QB2双口排气阀主要零配件

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    阀体

    密封垫

    阀瓣

    开槽锥端定位螺钉

    阀杆

    空心球

    阀盖

    垫片

    填料

    排气口垫片

    11

    12

    13

    14

    15

    16

    17

    18

    19

    排气端盖

    螺母

    护盖

    螺母

    专用螺柱

    双头螺柱

    填料压盖

    螺母

    双头螺柱


    QB2双口排气阀主要外形及连接尺寸

    型号

    公称通径

    主要尺寸(mm)

    D

    D1

    D2

    L

    Z-φd

    介质

    阀体材料

    QB2-10

    40

    145

    110

    85

    430

    4-φ18

    铸铁

    QB2-10

    50

    160

    125

    100

    430

    4-φ18

    铸铁

    QB2-10

    75

    195

    160

    135

    470

    4-φ18

    铸铁

    QB2-10

    100

    215

    180

    155

    500

    4-φ18

    铸铁

    QB2-10

    150

    280

    240

    210

    540

    8-φ20

    铸铁

    QB2-10

    200

    335

    295

    265

    700

    8-φ20

    铸铁

    QB2-10型双口排气阀每小时排气量表

    规格

    50

    75

    100

    150

    200

    立方米/小时

    4-173

    85-352

    14-597

    22-904

    27-1145



    本实用新型的目的是这样实现的它包括铸造而成的阀体、阀盖,阀体和阀盖构成积气室,阀体为立式结构,其下半部呈半球面形,上半部呈圆筒形,阀盖为圆筒形帽式结构,在阀盖顶部中央部位和侧壁设置A、B两个进排气孔,两孔分别由设置在阀腔内的两组浮动装置控制。锅炉运转之前既锅内无水时,两浮动装置在下限位置。

    A、B两孔均处于开启状态。当向锅炉进水时气体从A、B孔排出。随着水位不断上升而进入双口自动进排气阀的阀壳,此时,控制B孔的浮子在浮力作用下上升并达到上限位置,使控制B孔的浮动装置上的横杆处于水平,在拉紧弹簧的作用下,横杆上镶嵌的橡胶堵将使B孔关闭密封。水位连续上升,积气室内的气体从A孔排出,而水也将从A孔溢入浮桶,使控制A孔的浮球浮起,并带动A孔浮动装置中的阀杆、阀片上升,

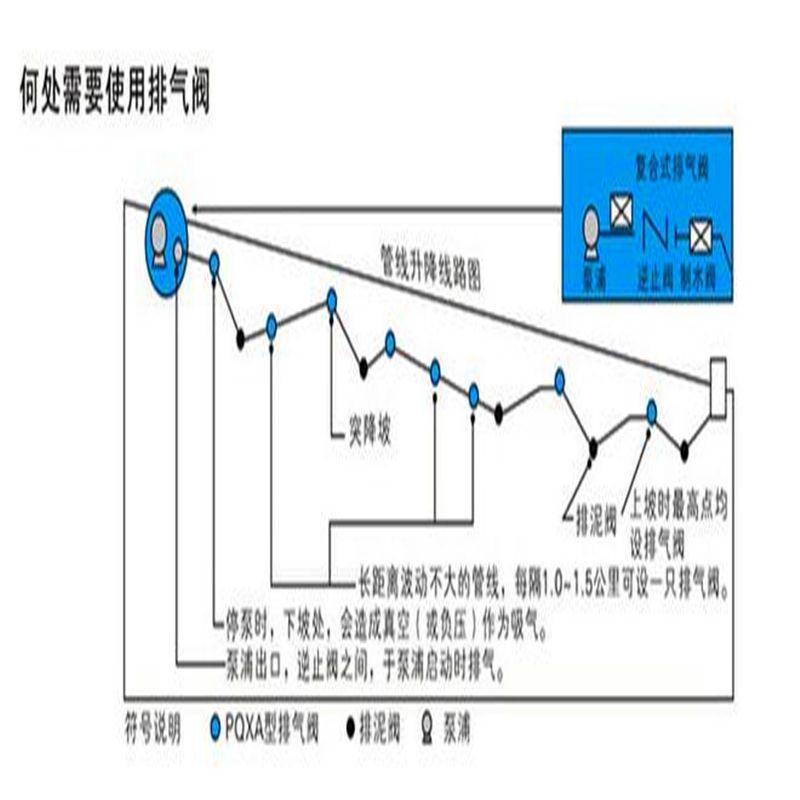

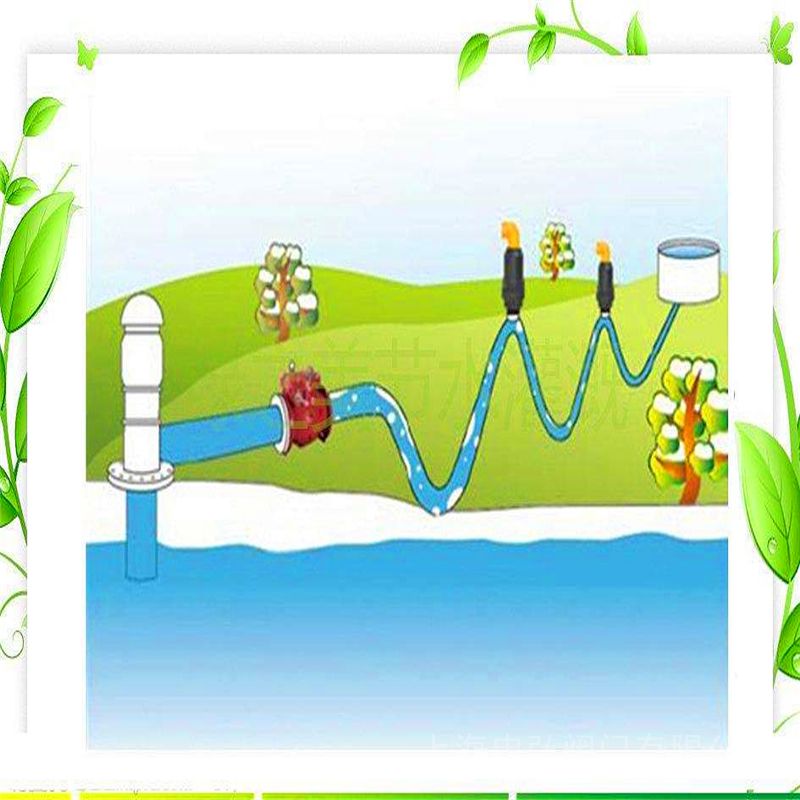

    QB2双口排气阀安装说明:

    1、安装双口排气阀,应竖直安装,底下一定要安装一只保护阀门(蝶阀、闸阀)以免检验停水。

    2、如需方求方本排气阀法兰大小尺寸如变动,请注明法兰连接尺寸。QB2双口排气阀适用于工作介质为水的管道上,作用排除管道内气体的设备,以提高输水设备的效率和保护管道不致变形、破裂、是管道配备之设备。双口排气阀适用水、热水、温度100℃的管道上,使管道内的气体全部排出。

    QB2双口排气阀注意事项:

    (1)注:D>350mm管道请选单口排气阀(QB1-10)。

    (2)安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检修停水。

    (3)如需方要求排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
