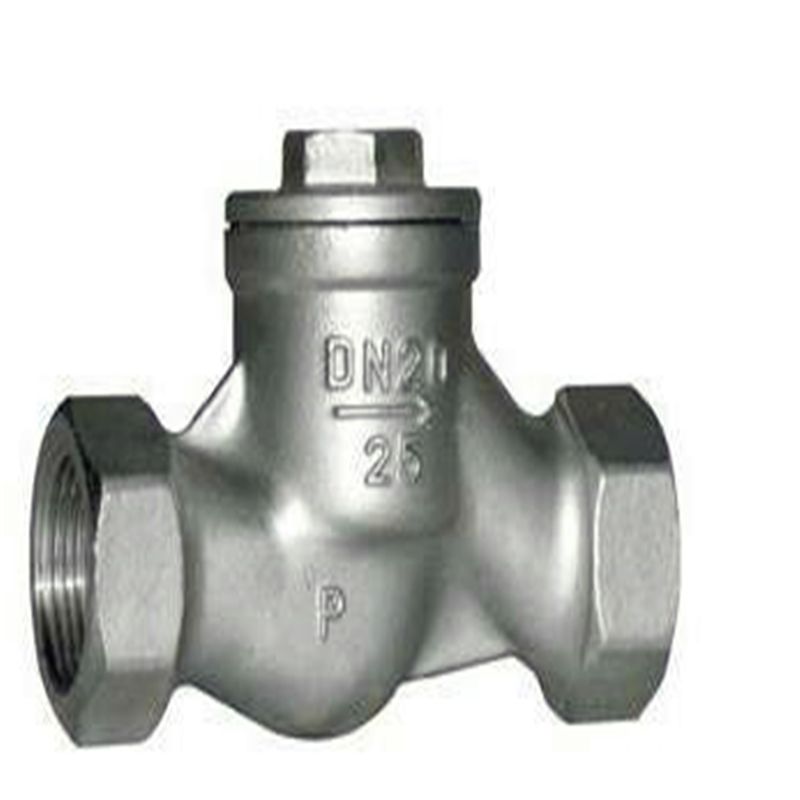

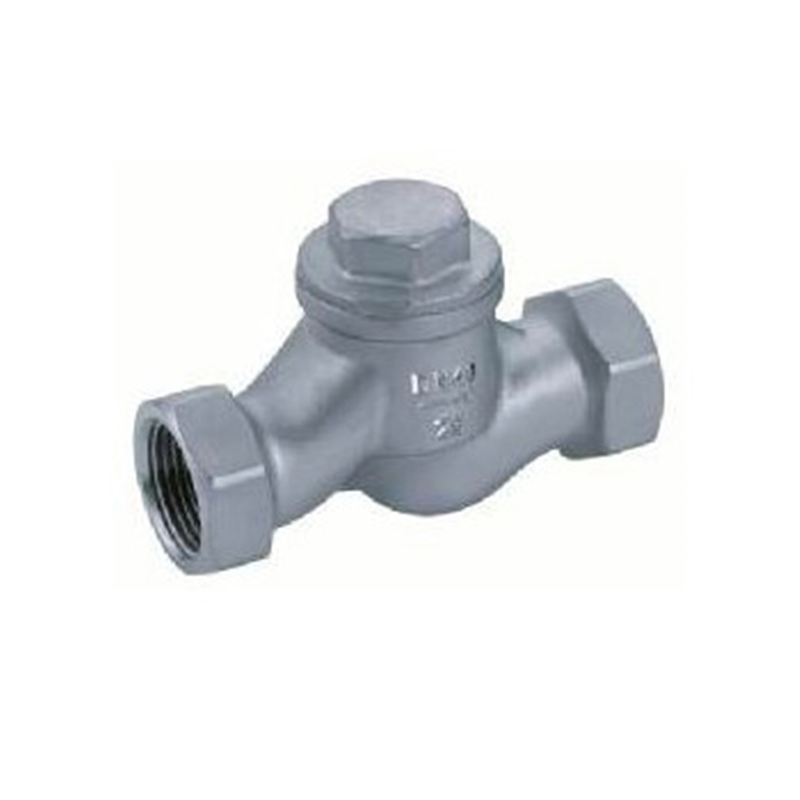

H11W内螺纹升降式止回阀产品说明
本实用新型公开了一种升降式止回阀，包括有阀体、阀瓣和阀盖，所述的阀体内设置有进口阀腔和出口阀腔，该进口阀腔和出口阀腔之间设置有阀座，所述的开启压力调节机构包括预紧力调节弹簧和下弹簧座，所述的下弹簧座的下端一体设置有螺杆轴，所述的阀杆的上端面上开设有与螺杆轴螺纹连接的螺纹盲孔，所述的预紧力调节弹簧设置于导套内，且该预紧力调节弹簧的两端分别作用抵接于阀盖和下弹簧座上。本实用新型的优点是结构设计合理，阀瓣开启压力调节方便灵活。

升降式止回阀的阀瓣位于阀体上阀座密封面上，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。目前升降式止回阀主要是由阀体、阀瓣和阀盖组成。顺流时，流体自升降式止回阀的进口进入阀门，流体受到下垂阀瓣的阻挡，流体的流速减小，部分动压转化成静压作用在阀瓣上，使阀瓣上升开启；逆流时，流体自升降式止回阀的出口回流入阀门，流体的静压作用在开启的阀瓣上，使阀瓣下降关闭，阀瓣阻止流体回流。目前，升降式止回阀在阀瓣开启压力一般都不可调节，无法满足实际应用的需要。

【H11W内螺纹升降式止回阀发明内容】

本实用新型的目的是为了克服现有技术存在的缺点和不足，而提供一种阀瓣的开启压力可调，且调节方便灵活的升降式止回阀。内螺纹升降式止回阀阀体与阀瓣采用螺纹连接，阀门与管道也是螺纹连接形式，结构简单，重量轻，升降式结构，阀瓣行程短，关闭迅速。这种螺纹止回阀常常用于小口径低压管路中，特别是空调、水暖、给排水工艺管路和装置中。当缓闭止回阀从进口端给水时，水通过微型过滤器、针型阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针型阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。直至气信号压力形成的推力与弹簧力平衡，运动停止。在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。

      螺纹升降式止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流引进国外先进加工的工艺，结构合理、造型美观。阀座采用弹性密封结构，启闭轻松密封可靠。用来防止管路中的介质倒流。不锈钢止回阀适用介质为：水、油品、蒸汽、酸性介质等。H11W不锈钢丝扣止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。H11W不锈钢丝扣止回阀一般只能安装在水平管路。

内螺纹升降式止回阀当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。

【H11W内螺纹升降式止回阀产品特点】：

1、结构简单、体积小、重量轻。

2、维修方便，卸更换都比较方便。

3、多种螺纹类型：G·NPT.BSPT.BSP DIN259/2999可供选择。

4、流道通畅、流体阻力小，阀瓣在很小的压差下就能完全打开。

H11W内螺纹升降式止回阀技术参数：

 零部件材料：

 结构图：


H11W内螺纹升降式止回阀连接尺寸：

进一步设置是所述的阀瓣的下端面设置有内凹的弧形面，且该阀瓣的下端部相对于该弧形面的外侧边沿设置有与阀座构成密封配合的密封副。通过本设置，弧形面的阀瓣下端面，能够在阀瓣开启时，流体对阀瓣的冲刷力较少，减少了流体对阀瓣下端面的冲刷磨损，提闻了其使用寿命。综上所述，本实用新型的优点是结构设计合理，阀瓣开启压力调节方便灵活，阀瓣使用磨损小。本阀门在使用过程中，介质按图示箭头方向流动。

1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。

2，阀体及阀瓣的密封面采用不锈钢堆焊。

3，本阀门的结构长度按GB12221-1989的规定。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
