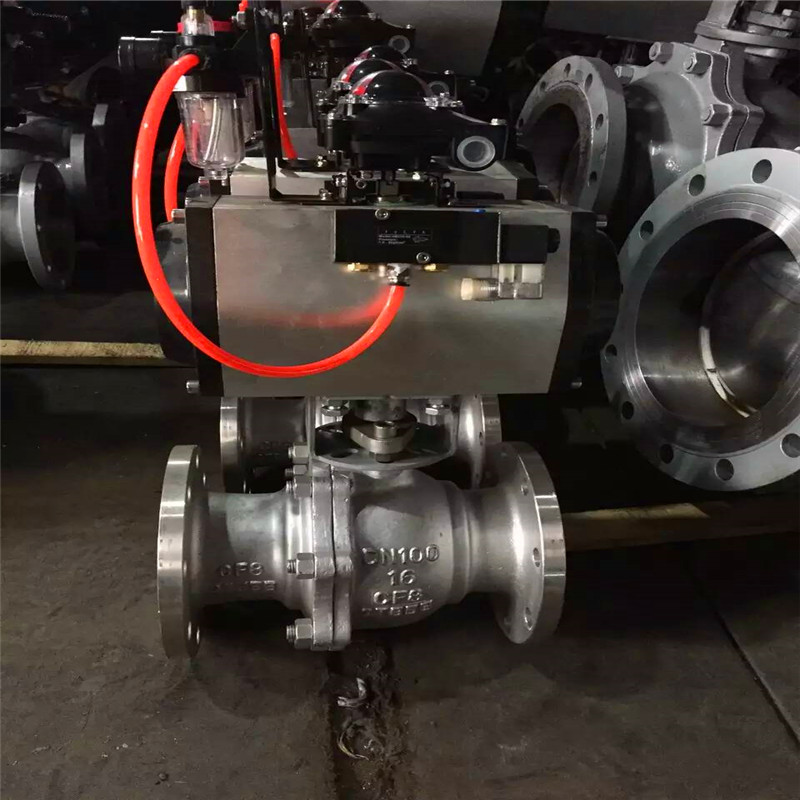

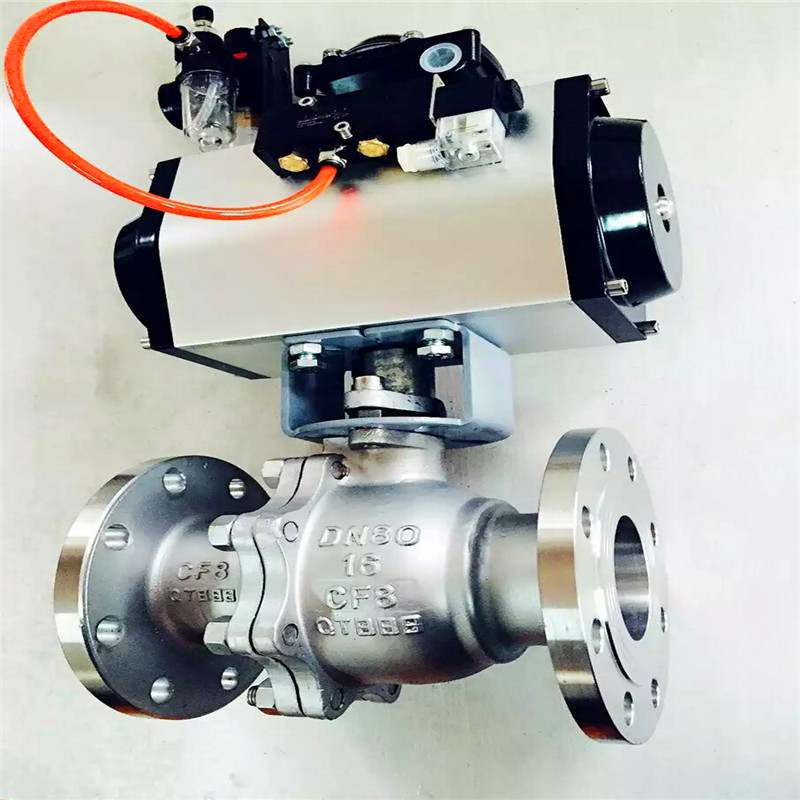

Q641F气动浮动式球阀申弘
| 产品型号: |
Q641F |
| 品 牌: |
申弘 |
|
|
| 所 在 地: |
上海闵行区 |
| 更新日期: |
2025-06-17 |
Q641F气动浮动式球阀产品说明
是一种转角为90°的旋转类阀门。密封性能优良,流量系数大,流阻系数小,结构简单,使用时间长,便于维修。气动软密封球阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源就可控制运转,实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动软密封球阀具有连线简单、结构紧凑、动作稳定等优点。气动软密封球阀主要应用于化工、石油、轻纺、电力、食品、制冷、造纸行业的系统控制。

Q641F气动浮动式球阀结构特点
先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
开关无误的手柄:
采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
锁紧装置:
防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
阀杆防飞结构:
阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。

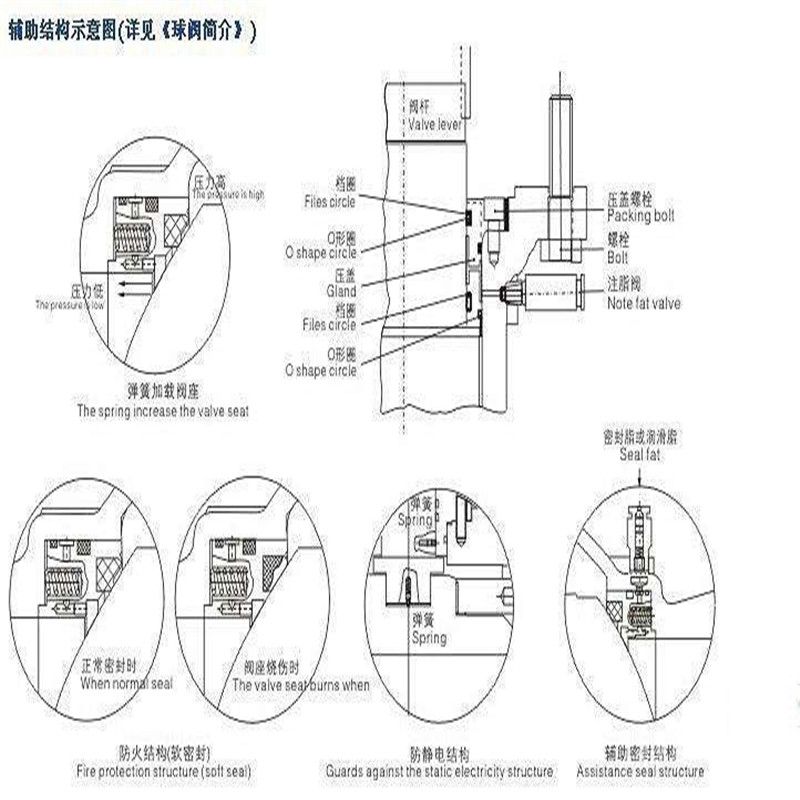

阀座的可靠密封
浮动式球阀采用弹性密封圈结构设计。当介质压力较小时,浮动球阀中的密封圈与球体接触面积较小,在密封圈与球体接触处形成较大的密封比压,确保可靠密封。当介质压力较大时,随着浮动球阀密封圈的弹性变形,密封圈与球体的接触面积增大,故密封圈能承受较大的介质推力而不会损坏。
防火结构设计
在浮动球阀的使用现场发生火灾时,当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后,超达球阀能够借助于特别设计的金属对金属辅助密封结构,有效地控制阀门的内漏和外漏。 对于用户有防火要求的浮动球阀,超达公司的防火设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求
阀杆的可靠密封
浮动球阀的阀杆采用防吹出结构设计,即使在阀腔异常升压以及填料压板失效等极端情况下,也能保证阀杆不会被介质吹出。阀杆采用有到密封的下装式结构设计,倒密封的密封力随着介质压力的增高而增大,故能在各种压力下均能确保阀杆的可靠密封。
阀杆采用V型填料密封结构,V形填料能将填料压盖的压紧力及介质力有效地转化成阀杆的密封力。
将传统的填料压盖改进为填料压板与填料压套的两体式结构设计,填料压套与填料压板采用球形接触,确保填料压套始终垂直,并在填料压套内部设置了聚四氟乙烯衬套,避免了阀杆与填料压套的擦伤与磨损,并减小了阀门的操作力矩。
根据用户的需要,可以采用碟形弹簧加载的填料压紧机构,使阀杆填料的密封更加可靠。
防静电结构
根据用户要求,球阀可以设有防静电结构。采用弹簧-钢球(或柱塞)静电引出装置,使球体与阀体之间直接形成静电通道(对于DN≤25的球阀)或通过阀杆使球体与阀体之间形成静电通道(对于DN≥32 的球阀)。从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到大地,防止静电火花可能引起的火灾或爆炸等危险。
防止误操作
设置了带锁孔的90°开关定位片,根据需要可以加锁,防止误操作。阀杆头部安装手柄的部位采用扁形设计,当阀门开启时,手柄与管道平行,当阀门关闭时,手柄与管道垂直,能够确保阀门的开关指示不会发生错误。
驱动装置安装平台的设置
浮动球阀均设置了安装驱动装置的支架平台,通过驱动装置支架,可以方便的安装蜗轮蜗杆传动装置、气动装置或电动装置。

Q641F气动浮动式球阀产品特点
1、流体阻力小,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增加而增加。
4、阀杆密封良好,由于阀杆只做旋转而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增加而增加。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用时间长。

Q641F气动浮动式球阀技术参数和性能

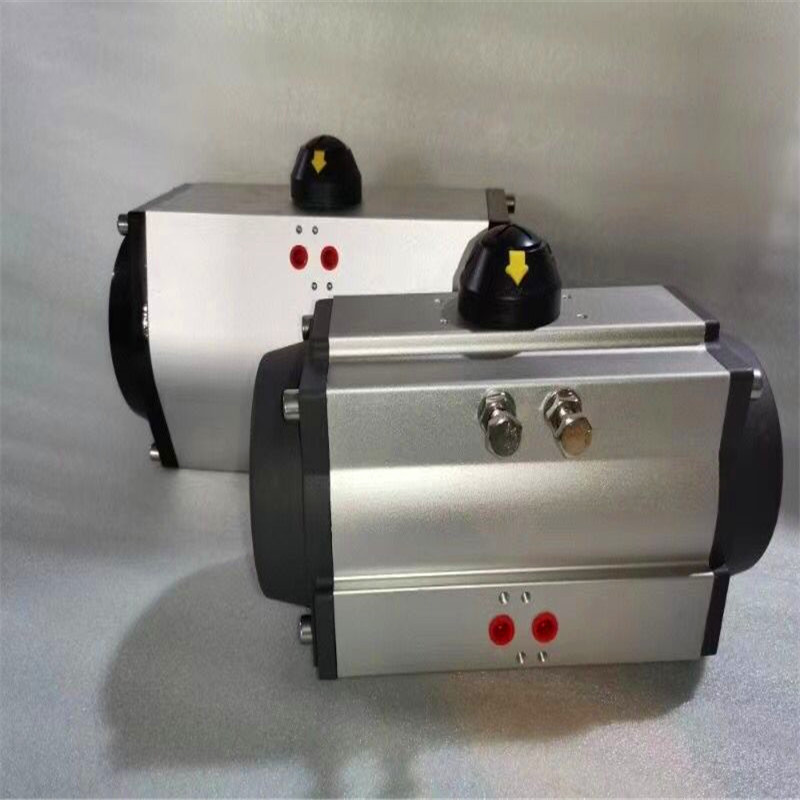

| GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
| 类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15~200mm |
| 气源压力 |
双作用:2-8bar/单作用:4-8bar |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
| 输出力矩 |
双作用:4N·M~10560N·M |
阀轴材质 |
不锈钢 |
| 单作用:7N·M~2668N·M |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
| 工作温度 |
常温型:-20℃~80℃(丁腈橡胶O型圈) |
球体材质 |
304/316/316L不锈钢 |
| 高温型:-20℃~160℃(氟橡胶O型圈) |
阀座密封 |
PTFE、PPL、金属密封 |
| 动作范围 |
0~90°±5° |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
| 接口螺纹 |
GTD40~GTD83/ATD50~ATD88 G1/8″ |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| GTD110~GTD350/ATD100~200 G1/4″ |
| 阀位信号 |
定位器:4~20mA/回信器:全开全关信号 |
特 点 |
连线简单,结构紧凑、阻力小、动作稳定 |

主要性能规范
| 型 号 |
公称压力PN(MPa) |
试验压力ps(MPa) |
工作温度(℃) |
适用介质 |
| 壳 体 |
密封(液) |
密封(气) |
| Q641F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
聚四氟乙烯-20-150
增强聚四氟乙烯-20-180
金属镶嵌封位聚苯-20-250 |
水、油品等 |
| Q641F-25C |
2.5 |
3.75 |
2.75 |
| Q641F-40C |
4.0 |
6.0 |
4.4 |
| Q641F-16P |
1.6 |
2.4 |
1.76 |
硝酸类 |
| Q641F-25P |
2.5 |
3.75 |
2.75 |
| Q641F-40P |
4.0 |
6.0 |
4.4 |
| Q641F-16R |
1.6 |
2.4 |
1.76 |
醋酸类 |
| Q641F-25R |
2.5 |
3.75 |
2.75 |
| Q641F-40R |
4.0 |
6.0 |
4.4 |
主要零件材料
| 零件名称 |
阀体 |
球体、阀杆 |
密封圈 |
填料 |
Q641F-16C
Q641F-25C
Q641F-40C |
WCB、ZG2Cr13 |
2Cr13 |
聚四氟乙烯、增强聚四氟乙烯、对位聚苯 |
聚四氟乙烯、
柔性石墨 |
Q641F-16P
Q641F-25P
Q641F-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
Q641F-16R
Q641F-25R
Q641F-40R |
ZG0Cr18Ni12Mo2Ti |
0Cr18Ni12Mo2Ti |
Q641F气动浮动式球阀主要零件材质
序号
No |
零件名称
Part name |
材质 Material |
| GB |
ASTM |
| 1 |
侧阀体
Bonnet |
WCB |
A216-WCB |
| 2 |
螺母
Nut |
35 |
A194-2H |
| 3 |
垫片
Gasket |
柔性石墨+不锈钢
Graphite + stainless steel |
柔性石墨+不锈钢
Graphite + stainless stee |
| 4 |
螺柱
Bolt |
35CrMoA |
A193-B7 |
| 5 |
阀体
Body |
WCB |
A216-WCB |
| 6 |
阀座
Seat |
PTFE |
PTFE |
| 7 |
球体
Ball |
25+ENP |
A105 + ENP |
| 8 |
阀杆
Stem |
1Cr13 |
A182-F6a |
| 9 |
垫片
Gasket |
PTFE |
PTFE |
| 10 |
填料
Packing |
柔性石墨
Flexible Graphite |
柔性石墨
Flexible Graphite |
| 11 |
填料压盖
Gland |
WCB |
A216-WCB |
| 12 |
螺钉
Screw nail |
35 |
A194-2H |
| 13 |
定位片
Locating piece |
Q235A |
碳钢
Carbon steel |
| 14 |
挡圈
Ring |
65Mn |
AISI 1566 |
| 15 |
手柄
Wrench |
KT330-08 |
A47-667 235 10 |
注:抗硫型阀门该零件的材质为GB(1Cr18NI9+Ni.P)、ASTM(A182-304+Ni.P)
抗硫型阀门该零件材质为GB(1Cr18NI9+Ni.P)、ASTM(A276-321)系列阀门
主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

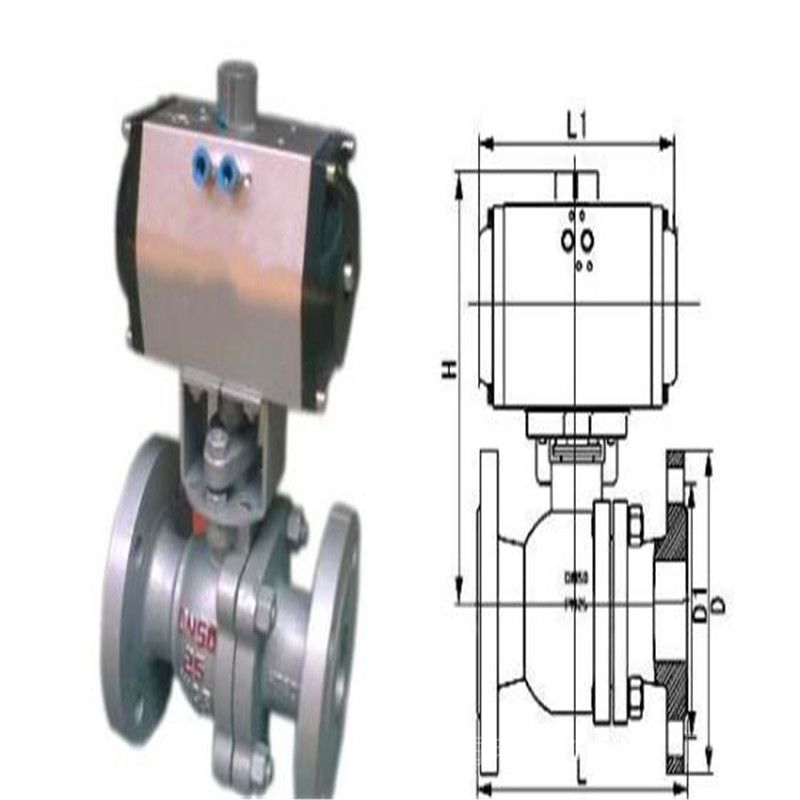

Q641F气动浮动式球阀主要外型尺寸
| PN1.6(MPa) |
| 通径(DN) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
H |
Z-d |
气动装置 |
重量 |
| 15 |
130 |
95 |
65 |
45 |
- |
14 |
- |
225 |
4-14 |
QD60 |
6 |
| 20 |
130 |
105 |
75 |
55 |
- |
14 |
- |
227 |
4-14 |
QD60 |
7 |
| 25 |
140 |
115 |
85 |
65 |
- |
14 |
- |
233 |
4-14 |
QD60 |
8 |
| 32 |
165 |
135 |
100 |
78 |
- |
15 |
- |
259 |
4-18 |
QD60 |
13 |
| 40 |
180 |
145 |
110 |
85 |
- |
16 |
- |
267 |
4-18 |
QD60 |
17 |
| 50 |
200 |
160 |
125 |
100 |
- |
16 |
- |
278 |
4-18 |
QD60 |
23 |
| 65 |
220 |
180 |
145 |
120 |
- |
18 |
- |
363 |
4-18 |
QD100 |
33 |
| 80 |
250 |
195 |
160 |
135 |
- |
20 |
- |
383 |
8-18 |
QD100 |
38 |
| 100 |
280 |
215 |
180 |
155 |
- |
20 |
- |
552 |
8-18 |
QD100 |
48 |
| 125 |
320 |
245 |
210 |
185 |
- |
22 |
- |
576 |
8-18 |
QD150 |
93 |
| 150 |
360 |
280 |
240 |
210 |
- |
24 |
- |
604 |
8-23 |
QD150 |
108 |
主要外型尺寸
| PN2.5(MPa) |
| 通径(DN) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
H |
Z-d |
气动装置 |
重量 |
| 15 |
140 |
95 |
65 |
45 |
- |
14 |
- |
225 |
4-14 |
QD60 |
6 |
| 20 |
152 |
105 |
75 |
55 |
- |
14 |
- |
228 |
4-14 |
QD60 |
7 |
| 25 |
165 |
115 |
85 |
65 |
- |
14 |
- |
233 |
4-14 |
QD60 |
8 |
| 32 |
178 |
135 |
100 |
78 |
- |
15 |
- |
259 |
4-18 |
QD60 |
13 |
| 40 |
190 |
145 |
110 |
85 |
- |
16 |
- |
267 |
4-18 |
QD60 |
17 |
| 50 |
216 |
160 |
125 |
100 |
- |
16 |
- |
278 |
4-18 |
QD60 |
23 |
| 65 |
241 |
180 |
145 |
120 |
- |
18 |
- |
363 |
8-18 |
QD100 |
33 |
| 80 |
283 |
195 |
160 |
135 |
- |
20 |
- |
383 |
8-18 |
QD100 |
38 |
| 100 |
305 |
230 |
190 |
160 |
- |
20 |
- |
552 |
8-23 |
QD150 |
98 |
| 125 |
381 |
270 |
220 |
188 |
- |
22 |
- |
575 |
8-25 |
QD150 |
108 |
| 150 |
403 |
300 |
250 |
218 |
- |
24 |
- |
624 |
8-25 |
QD150 |
109 |
主要外型尺寸
| PN4.0(MPa) |
| 通径(DN) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
H |
Z-d |
气动装置 |
重量 |
| 15 |
140 |
95 |
65 |
45 |
40 |
16 |
4 |
225 |
4-14 |
QD60 |
6 |
| 20 |
152 |
105 |
75 |
55 |
51 |
16 |
4 |
227 |
4-14 |
QD60 |
7 |
| 25 |
165 |
115 |
85 |
65 |
58 |
16 |
4 |
233 |
4-14 |
QD60 |
8 |
| 32 |
180 |
135 |
100 |
78 |
66 |
18 |
4 |
259 |
4-18 |
QD60 |
13 |
| 40 |
200 |
145 |
110 |
85 |
76 |
18 |
4 |
267 |
4-18 |
QD60 |
17 |
| 50 |
220 |
160 |
125 |
100 |
88 |
20 |
4 |
349 |
4-18 |
QD100 |
28 |
| 65 |
250 |
180 |
145 |
120 |
110 |
22 |
4 |
363 |
8-18 |
QD100 |
33 |
| 80 |
280 |
195 |
160 |
135 |
121 |
22 |
4 |
383 |
8-18 |
QD100 |
38 |
| 100 |
320 |
230 |
190 |
160 |
150 |
24 |
4.5 |
552 |
8-23 |
QD150 |
98 |
| 125 |
400 |
270 |
220 |
188 |
176 |
28 |
4.5 |
575 |
8-25 |
QD150 |
108 |

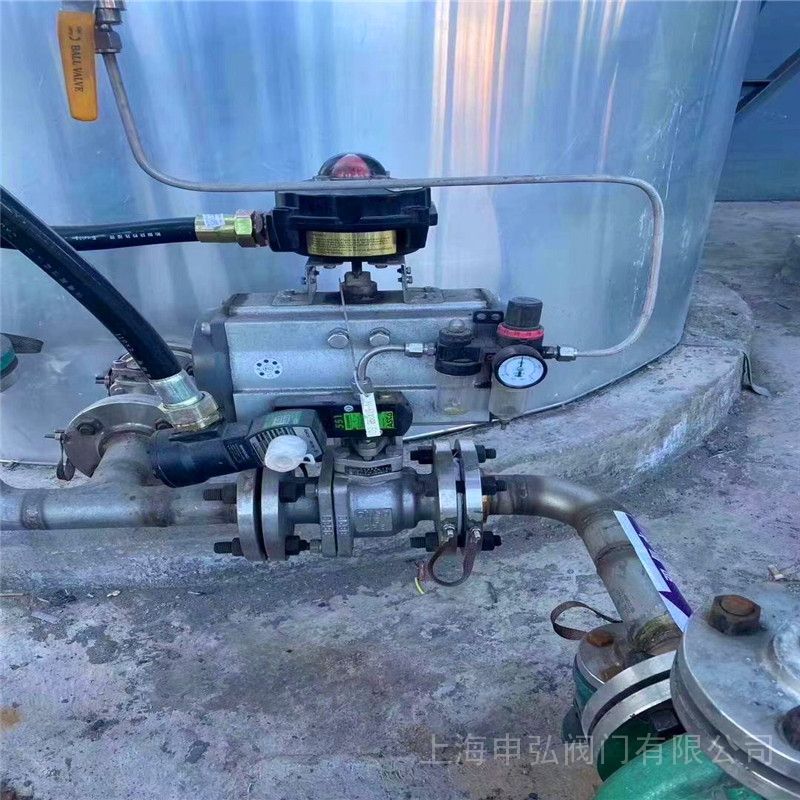

Q641F气动浮动式球阀安装调试
配套气动附件可实现智能化控制,便于快速开启或关闭管路,能有效的对管网进行控制和远程管理。该系列气动球阀流体阻力小,结构简单、体积小、重量轻、紧密可靠、操作方便、开闭迅速、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便,广泛应用各行业,是管道开关调节节流之理想阀门类型。

(1)气动球阀在安装使用之前,必须对球阀进行安装前的检查和开关运行试验。只有在运行动作正常的条件下,才能安装使用。
(2)气动球阀的安装要尽可能使阀门与管路法兰同心,并加支撑固定。不能使球阀受其它外力作用,以免损坏阀门的中密封及阀门变形。造成阀门开关不灵及阀门的损坏而无法使用。
(3)要保证气动球阀及气动元件所提供的动力气源必须是洁净,尽可能不带油污及水。清洁度应小于0.4微米。
(4)接入气源之前,必须清洁供气管路,气源接口和开关等器件,以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。
(5)气动执行器、电磁阀、定位器、过滤器、减压阀等的连接,可用铜管或尼龙管,为以防防尘及减小噪声,排气口应安装消声器或消声节流阀。
(6)安装好以后,对气动阀门应进行试验,给气动执行器加压至额定值,压力为0.4~0.7mpa,对气动球阀进行开关试验,观察进口阀门的开闭情况。应转动灵活无卡阻现象。在开关如有卡阻现象可增高气压,反复开关使阀门调到开关灵活即可。
(7)安装调试开关型气动球阀时,先用手动装置进行(电磁阀上的手动按钮)调试、动作正常后在通电调试。
(8)气动球阀应定期进行维护保养阀杆转动处,应三个月加油(机油)一次。定期对气动执行单元和配合使用的空气过滤器进行放水、排污。正常的情况下六个月检查一次,每年检修一次。

订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号,请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。产品所属球阀选型,感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
