    Q941F电动法兰式球阀申弘

    产品型号: Q941F
    品  牌: 申弘
    • ≧1 台
      ¥7214.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    Q941F电动法兰式球阀产品说明
    电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由 DCL 系列精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。本实用新型采用以上技术方案,开槽结构将阀座上的内球面分为两个部分,位于内球面大头端且面积*大的部分为外圈,外圈为高压密封区域,而其他内球面部分均为内圈,内圈为低压密封区域;由于内圈的接触面积大大减小,密封比压增大,低压密封更加可靠,大大增加了阀门的使用寿命;其次,由于开槽后阀座内圈的弹性变形挠度增大,密封预紧力变大,低压密封就更可靠。此外,阀座内球面的高压密封区域比较大,保证材料受压表面的应力在许用应力范围内,不至于阀座变形过大而失效。

    Q941F电动法兰式球阀结构特点
    1、电动球阀流体阻力小,是所有阀类中流体阻力*小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90º,就能完成启闭动作或调节动作;
    2、球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求高压零泄漏率的场合;
    3、采用HL型、3810R型、PSQ型角行程全电子式电动执行机构为不锈钢球阀的驱动装置,机电一体化的结构设计,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,以AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90º)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。是一种高精度、高性能、高可靠性类产品。

    电动执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。

    1.浮动球阀阀座结构,包括两个间隔设置的阀座以及设在两个阀座之间的球体,两个阀座上均设有内球面与球体连接,其特征在于:所述阀座内球面的小头端上设有一圈以上的开槽结构,该开槽结构为环形槽或由多个间隔且在一个同心圆上的弧形槽组成。
    2.根据权利要求1所述的浮动球阀阀座结构,其特征在于:所述阀座为PEEK材料成型。
    3.根据权利要求1或2所述的浮动球阀阀座结构,其特征在于:所述球体为不锈钢成型。

    Q941F电动法兰式球阀主要技术参数

    ● 阀体

    阀体形式 直通铸造球阀
    公称通径 DN15~300mm
    公称压力 PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
    法兰标准 JIS、ANSI、GB、JB、HG等
    连接形式 法兰式、螺纹式
    阀盖形式 一体式
    压盖型式 压盖压紧式
    密封填料 V型聚四氟乙烯填料、柔性石墨填料等

    ● 阀内件

    阀芯形式 O型球体阀芯
    流量特性 近似快开型

    ● 执行机构

    执行器型号 CHR、3810R、DZW、HQ、PSQ
    主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC
    防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
    环境温度:-25~+70℃、环境湿度:≤95%
    注:如需详细执行器参数,请进入电动执行器页面进行查阅。

    ■ 主要性能指标

    公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
    允许压差(MPa) ≤ 公称压力
    动作范围 0~90°
    泄露量Q 按GB/T4213-92,小于额定KV0.01%
    基本误差 ±1%
    回差 ±1%
    死区 ≤1%(可调)
    可调范围 250:1 350:1


    ■ 主要零件材料

    1 左阀体 WCB、CF8、CF8M、CF3M
    2 右阀体 WCB、CF8、CF8M、CF3M
    3 阀座 PEFE、PPL、304、316
    4 球体 2Cr13、304、316
    5 阀杆 2Cr13、304、316
    6 密封填料 PTFE/柔性石墨
    7 填料压盖 WCB、CF8、CF8M、CF3M
    8 联轴器 Q235A
    9 执行器 配置执行器不同,材质也不相同

    性能参数:

    型号

    PN

    工作压力 / MPa

    适用温度 / ℃

    适用介质

    Q941F-16C

    16

    1.6

    -28~300

    水、蒸汽、油品等

    Q941F-25

    25

    2.5

    Q941F-40

    40

    4

    Q941F-64

    63

    6.4

    Q941F-16P

    16

    1.6

    硝酸等腐蚀性介质

    Q941F-25P

    25

    2.5

    Q941F-40P

    40

    4

    Q941F-64P

    63

    6.4

    Q941F-16R

    16

    1.6

    Q941F-25R

    25

    2.5

    Q941F-40R

    40

    4

    Q941F-64R

    63

    6.4

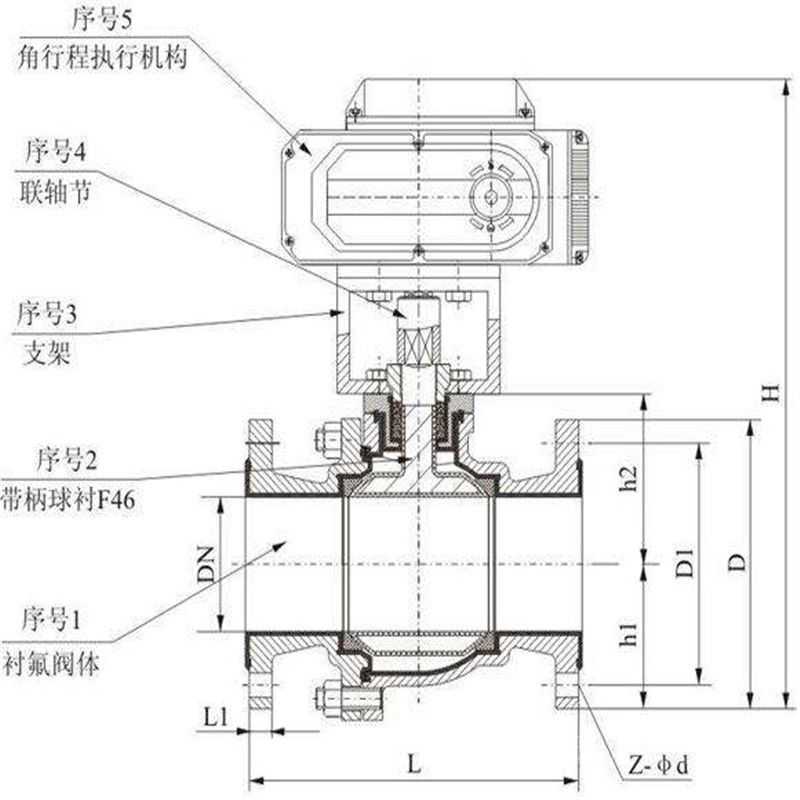

    Q941F电动法兰式球阀外形尺寸
    Q941F (PN16) 型外形及结构尺寸 (mm):

    DN

    L

    D

    D1

    D2

    b

    z×ød

    15

    130

    95

    65

    45

    14

    4×ø14

    20

    140

    105

    75

    55

    14

    4×ø14

    25

    150

    115

    85

    65

    14

    4×ø14

    32

    165

    135

    100

    78

    16

    4×ø18

    40

    180

    145

    110

    85

    16

    4×ø18

    50

    200

    160

    125

    100

    16

    4×ø18

    65

    220

    180

    145

    120

    18

    4×ø18

    80

    250

    195

    160

    135

    20

    8×ø18

    100

    280

    215

    180

    155

    20

    8×ø18

    125

    320

    245

    210

    185

    22

    8×ø18

    150

    360

    280

    240

    210

    24

    8×ø23

    200

    400

    335

    295

    265

    26

    12×ø23

    Q941F (PN25) 型外形及结构尺寸 (mm)

    DN

    L

    D

    D1

    D2

    b

    z×ød

    15

    130

    95

    65

    45

    16

    4×ø14

    20

    140

    105

    75

    55

    16

    4×ø14

    25

    150

    115

    85

    65

    16

    4×ø14

    32

    165

    135

    100

    78

    18

    4×ø18

    40

    180

    145

    110

    85

    18

    4×ø18

    50

    200

    160

    125

    100

    20

    4×ø18

    65

    220

    180

    145

    120

    22

    8×ø18

    80

    250

    195

    160

    135

    22

    8×ø18

    100

    280

    230

    190

    160

    24

    8×ø23

    125

    320

    270

    220

    188

    28

    8×ø25

    150

    360

    300

    250

    218

    30

    8×ø25

    200

    400

    360

    310

    278

    34

    12×ø25


    Q941F (PN40) 型外形及结构尺寸 (mm):

    DN

    L

    D

    D1

    D2

    b

    z×ød

    15

    130

    95

    65

    45

    16

    4×ø14

    20

    140

    105

    75

    55

    16

    4×ø14

    25

    150

    115

    85

    65

    16

    4×ø14

    32

    180

    135

    100

    78

    18

    4×ø18

    40

    200

    145

    110

    85

    18

    4×ø18

    50

    220

    160

    125

    100

    20

    4×ø18

    65

    250

    180

    145

    120

    22

    8×ø18

    80

    280

    195

    160

    135

    22

    8×ø18

    100

    320

    230

    190

    160

    24

    8×ø23

    125

    400

    270

    220

    188

    28

    8×ø25

    150

    400

    300

    250

    218

    30

    8×ø25

    200

    502

    375

    320

    282

    38

    12×ø30


    Q941F (PN64) 型外形及结构尺寸 (mm):

    DN

    L

    D

    D1

    D2

    b

    z×ød

    15

    140

    105

    75

    55

    18

    4×ø14

    20

    152

    125

    90

    68

    20

    4×ø18

    25

    180

    135

    100

    78

    22

    4×ø18

    32

    200

    150

    110

    82

    24

    4×ø23

    40

    220

    165

    125

    95

    24

    4×ø23

    50

    250

    175

    135

    105

    26

    4×ø23

    65

    280

    200

    160

    130

    28

    8×ø23

    80

    320

    210

    170

    140

    30

    8×ø23

    100

    360

    250

    200

    168

    32

    8×ø25

    125

    381

    295

    240

    202

    36

    8×ø34

    150

    403

    340

    280

    240

    38

    12×ø34


    电动法兰球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入 4~20mA 信号及 220V AC 电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电子式电动执行机构。

    Q941F电动法兰式球阀安装过程的注意事项
    1、电动球阀的维护包括在安装前的准备工作、电动管路球阀的安装、电动管路球阀安装后的检查、电动管路球阀的维修。
    2、电动球阀在使用过程中出现锈蚀现象。经过金相组织分析、染色试脸、热处理试脸、SEM等试验分析,找到了材料锈蚀的关键因素是因为材料中沿晶界的碳化物析出形成贫铬区阀门。
    3、电动球阀安装完毕后,启动电动管路球阀开、关数次,应该动作灵活,受力均匀,球阀工作正常;根据管道压力设计要求,通压后检测电动球阀与管道法兰结合面的密封性能。
    4、为了保证电动球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受管路球阀自身重量,如果发现管线不能承受管路球阀重量,则在安装前为管线配备相应的支撑。
    5、电动管路球阀法兰与管线法兰间按管路设计要求装上密封垫,法兰上的螺栓需对称、逐次、均匀拧紧,如果管路球阀采取电动等执行器时,按说明书完成电源的安装。
    6、此外,确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
    7、电动球阀的任何一段都可安装在上游端,手柄电动球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电动执行器的管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
    8、电动球阀锈蚀。 材质为CF8M的电动球阀在使用过程中出现锈蚀现象。奥氏体不锈钢经正常热处理后,室温下组织应为奥氏体,耐蚀性能很好。为了分析球阀的锈蚀原因,在其上取样进行分析。
    9、核对电动管路球阀铭牌,并对电动球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
    10、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于电动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。
    订货须知:
    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
