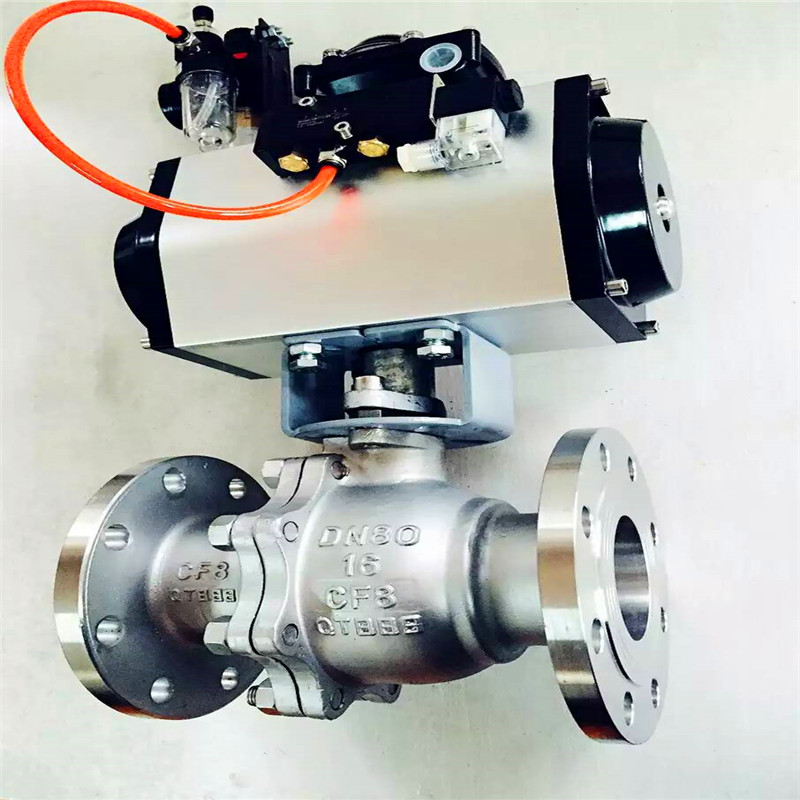

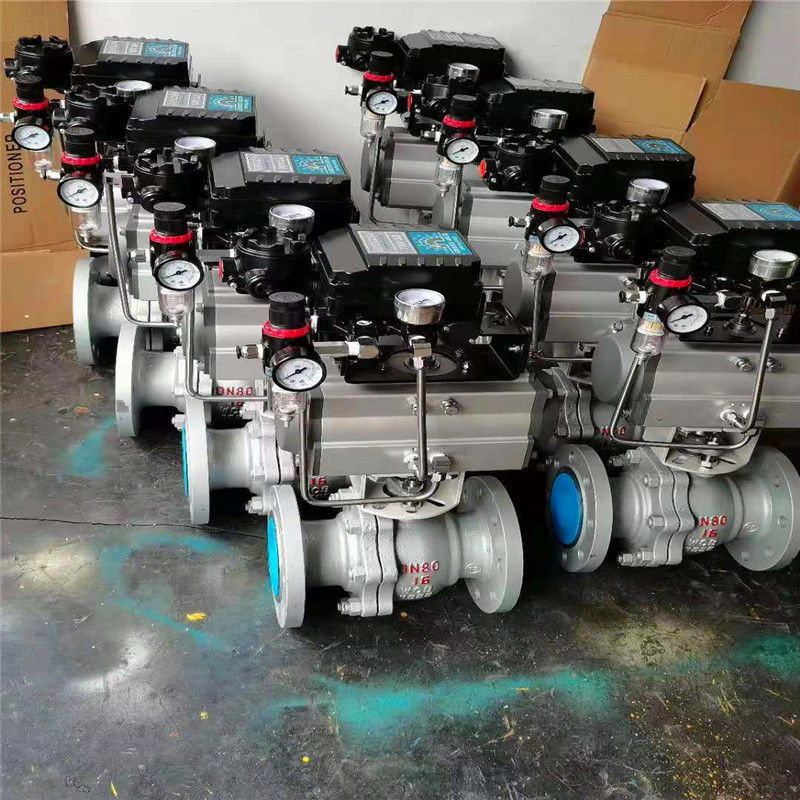

Q641F气动法兰式球阀产品说明

气动法兰球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的， 即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。中的问题，本实用新型提出了一种工作效率高、驱动气源压力小，同时能够确保产品质量的大口径低压驱动气动浮动式球阀。采用高精度气动执行器及精铸球阀组成，主要分为气动开关球阀及气动切断球阀两大类。气动开关球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

Q641F气动法兰式球阀性能特点：
       ①流体切断和流通；
       ②密封性可靠，流通性能好，流阻小，装卸方便；
       ③采用直连方式，具有连线简单，结构紧凑，动作稳定；

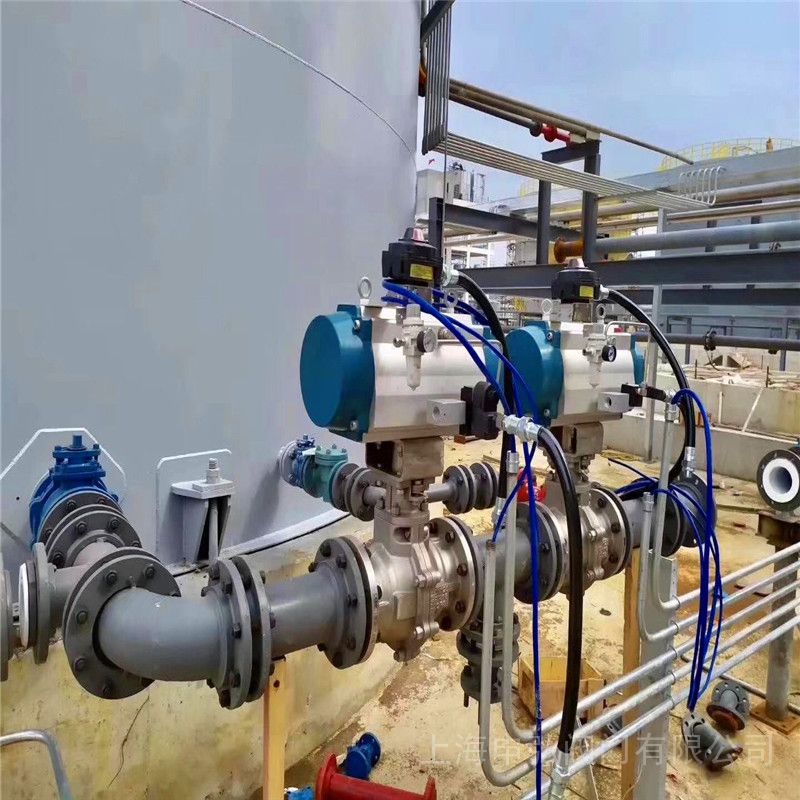

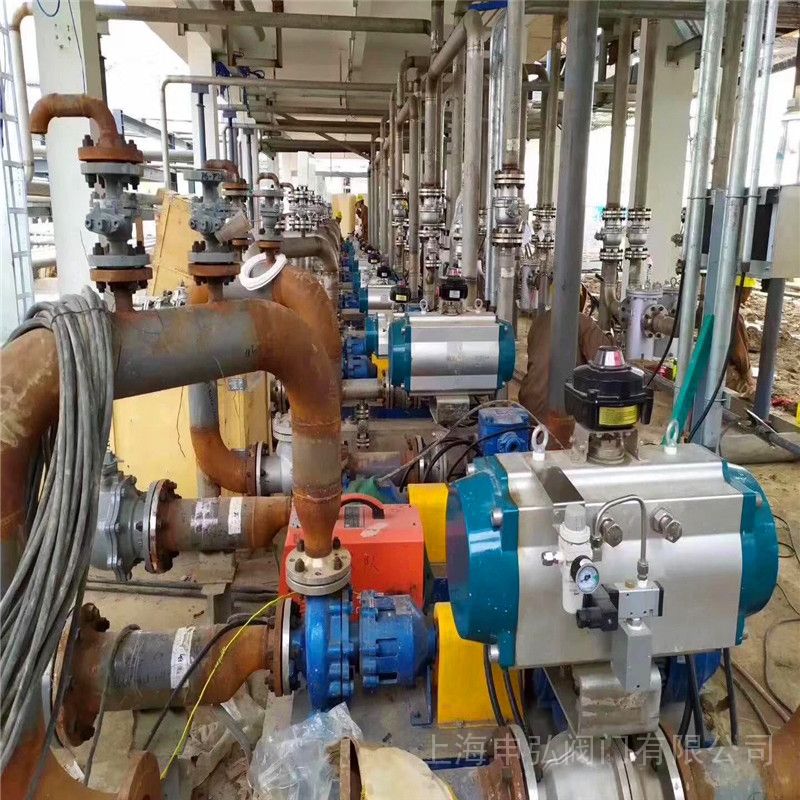

       ④适用于粘稠、含颗粒、纤维场合，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
本实用新型的具体技术方案是:

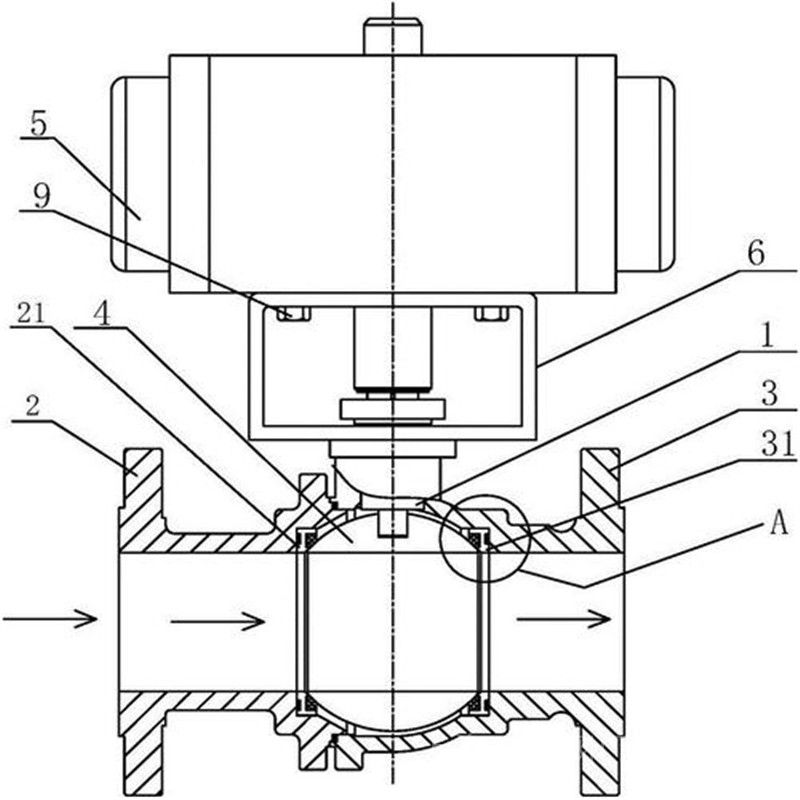

本实用新型提供了一种大口径低压驱动气动浮动式球阀，阀体、安装在阀体内的球体、与球体连接并用于驱动球体旋转的气动执行器，其特征在于:所述气动执行器为双作用气缸，所述双作用气缸的驱动气源压力0.6Mpa至0.8Mpa。
上述球体和阀体之间设置有阀座，阀座的外表面与阀体的内表面固定连接，球体的外表面与阀座的内表面为线接触。
上述球体上设置有阀杆，所述阀杆与轴套连接部分为方形，所述双作用气缸输出轴与轴套连接部分为方形，阀杆和双作用气缸输出轴通过轴套固定连接;所述轴套的内孔为方形。
上述阀体与阀杆之间设置有密封套;所述密封套有多个。
上述阀座为聚四氟乙烯材料制成;所述密封套为聚四氟乙烯材料制成。

本实用新型的优点在于:
1、本实用新型采用了双作用气动执行器，*大气源压力0.8MPa，动作快速平稳，精度高，输出功率大，确保了产品质量;并因气源压力为低压0.8MPa，提高了使用的安全性。
2、本实用新型采用球体与阀座为线接触，确保了球阀密封性，保证产品质量。
3、本实用新型的阀杆和阀体之间采用了密封套结构进行密封，使得该球阀的密封性更好。
4、本实用新型采用了的阀座、轴套采用聚四氟乙烯，该材料具有耐磨性好、化学稳定性优异、耐油性好、摩擦系数小及老化性能优异等特点，提高了设备的使用寿命。

Q641F气动法兰式球阀主要设计标准

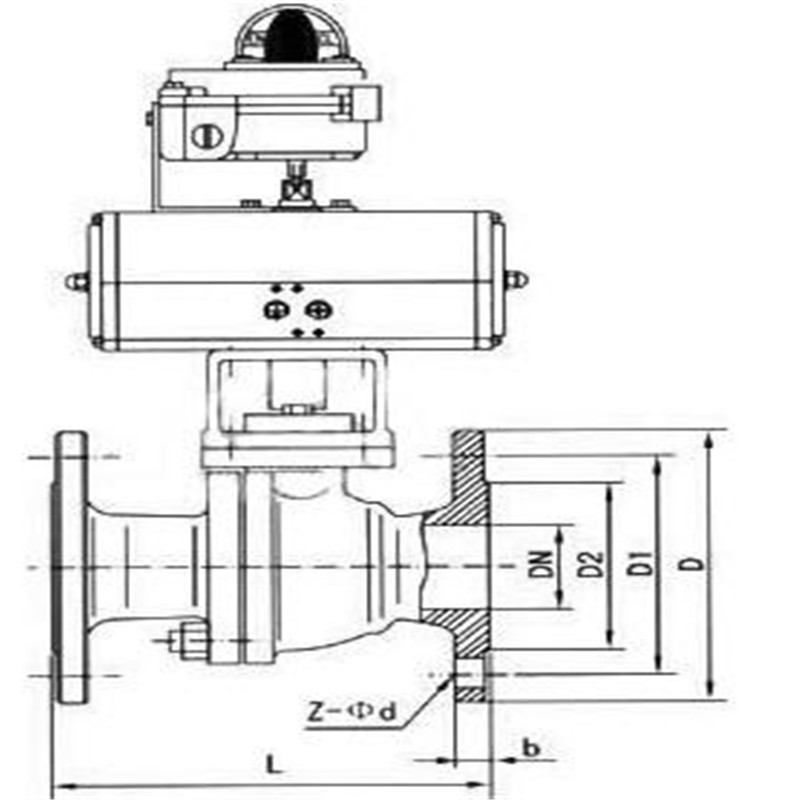

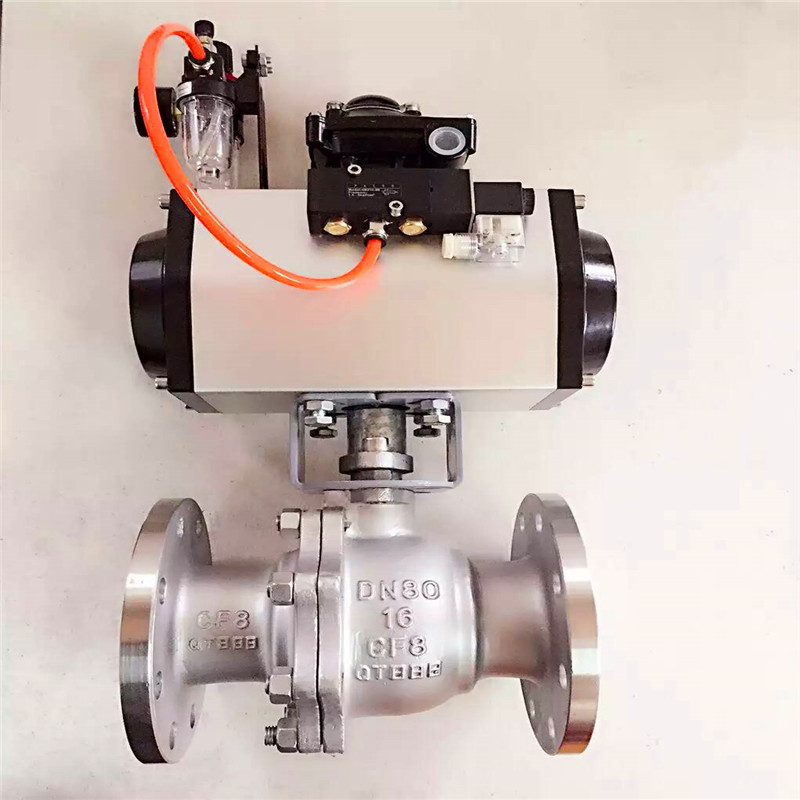

七、Q641F气动法兰式球阀外形图

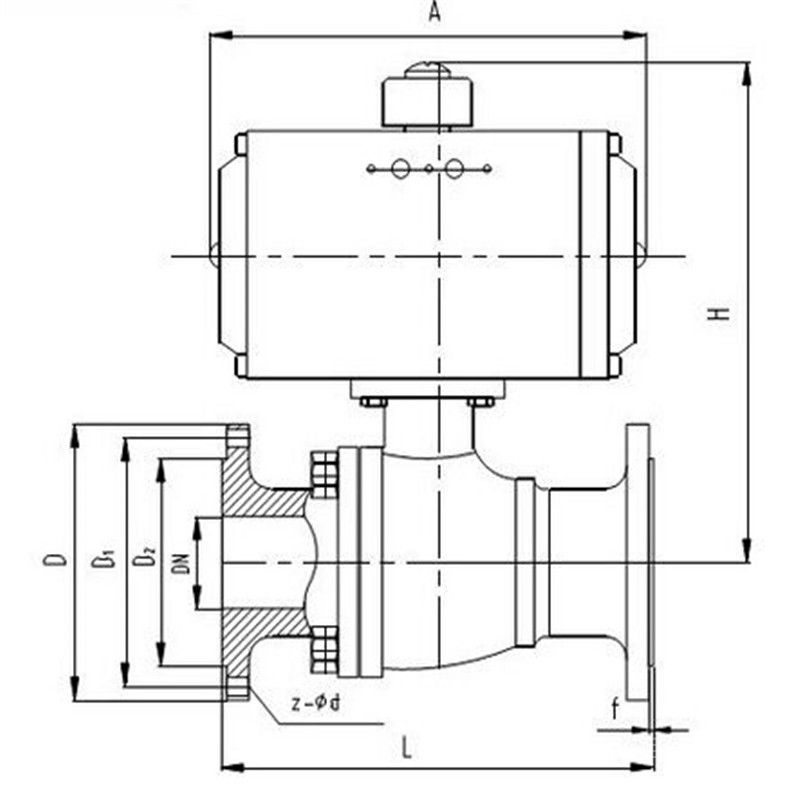

Q641F气动法兰式球阀主要外形及连接尺寸：

为双作用气缸，双作用气缸的驱动气源压力0.6Mpa至0.8Mpa。双作用气缸工作原理是当驱动气源经气口进入气缸两活塞中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气经另一气口排出，同时使两活塞齿条同步带动输出轴(齿轮)旋转。双作用气缸动作快速平稳，精度高，输出功率大，确保了产品质量;并因气源压力为低压0.8MPa，提高了使用的安全性。

Q641F气动法兰式球阀按以下指示进行安装：
（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
