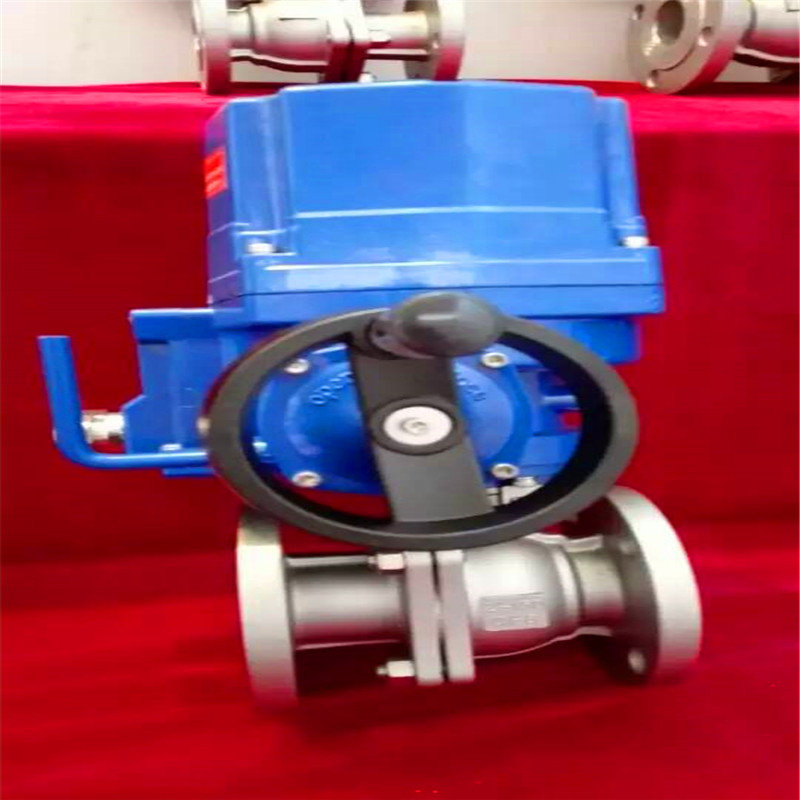

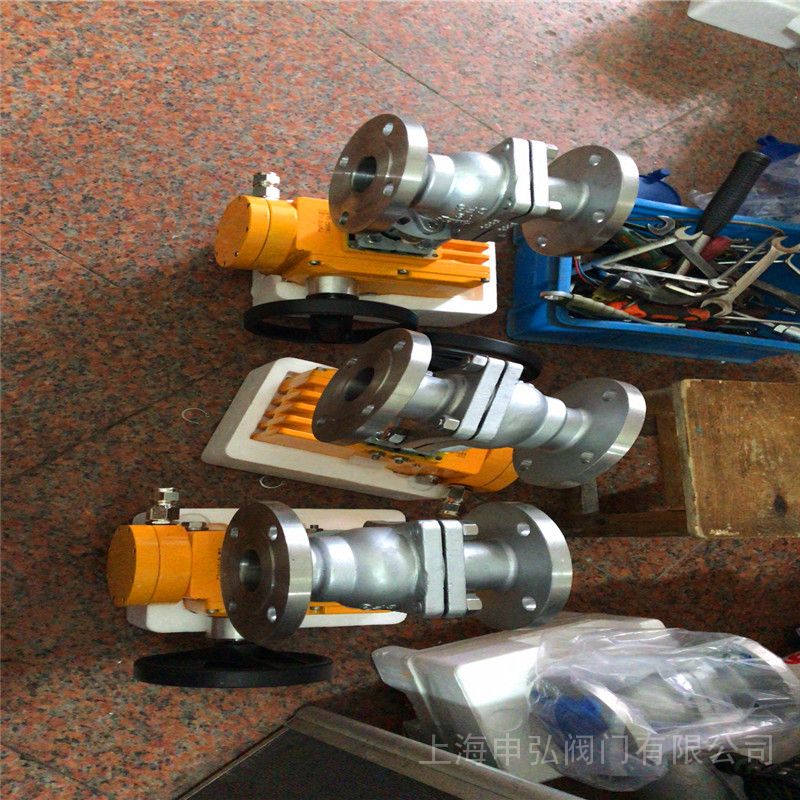

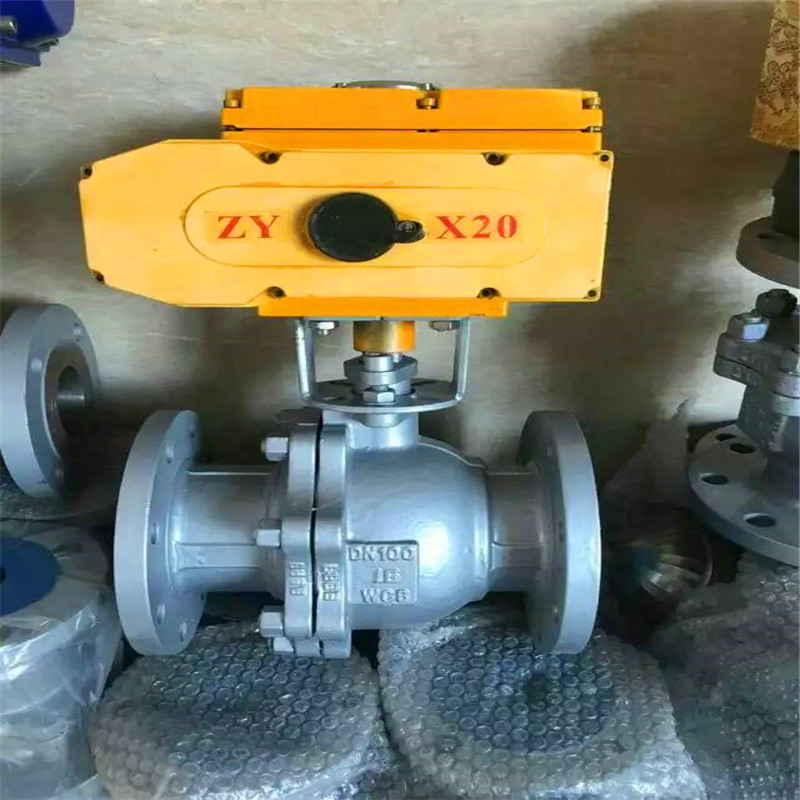

Q941F电动开关型球阀产品说明

是一种（球体）绕垂直于通道轴旋转90°的阀门，其由回转型角行程电子式电动执行器和O型阀结构组成，属旋转类型高性能调节或开关阀类的进口，电动球阀接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度开关型阀门电动执行器也被称为开环控制型阀门电动执行器，这种执行器在执行阀门操作时只有开、关两个动作，也就是只能令阀门处于全开或全关的状态。开关型阀门电动执行器不能控制阀门开关的幅度，也就不能对介质流量进行控制。开关型阀门电动执行器构造方式有分体结构和一体结构两种。

   分体结构的开关型阀门电动执行器必须搭配有控制单元才能完成控制操作，因此不便于系统整体安装，且投资成本较大、故障率高，不利于诊断和维修。
   一体型阀门电动执行器是将控制单元和电动执行器组合为一体结构，不需要再另行搭配控制单元即可完成对阀门的操作。一体型阀门电动执行器支持远程控制，只要对阀门电动执行器输出控制信息，它就可以自行完成操作任务。
本发明涉及软硬双密封球阀。包括阀座、阀体、弹簧及球形阀芯，阀座设置在阀体流道口与球形阀芯之间，阀座的密封面的形状与其所对应的球形阀芯的圆弧面一致，阀座为在硬密封阀座上围绕阀门设置环形槽，并在槽中镶嵌软密封，阀座的密封面包括软密封密封面和硬密封阀座密封面，阀座密封面与球形阀芯完全接触，弹簧设置在阀体与阀座之间。槽设置在硬密封阀座外缘或内缘，槽的夹角为锐角。软密封材料材四氟材料。当球阀关闭时，阀座上硬密封与软密封共同作用；当阀座上软密封与硬密封磨损时，弹簧弹力使阀座密封面贴紧球形阀芯；当阀门长期不动时，依靠软密封的柔韧度，硬密封阀座不会将阀门阀球抱死，同样，阀门不会如全软密封的阀门一样内漏。开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行多么准确地控制。

Q941F电动开关型球阀控制原理
　　特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。选型时一定要对此做出说明，不然经常会发生在现场安装时与控制系统冲突等不匹配现像。
　　a)分体结构(通常称为普通型)：控制单元与电动执行器分离，电动执行器不能单独实现对阀门的控制，就需要外加控制单元才能实现控制，一般外部采用控制器或控制柜形式进行配套。
　　此结构的缺点是不便于系统整体安装，增加接线及安装费用，且容易出现故障，当故障发生时不便于诊断和维修，性价比不理想。
　　b)一体化结构(通常称为整体型)：控制单元与电动执行器封装成一体，无需外配控制单元即可现实就地操作，远程只需输出相关控制信息就可对其进行操作。
　　此结构的优点是方便系统整体安装，减少接线及安装费用，容易诊断并排除故障。但传统的一体化结构产品也有很多不完善的地方，所以产生了智能电动执行器，关于智能电动执行器后面将再做说明。通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。

Q941F电动开关型球阀产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

Q941F电动开关型球阀主要零件材料

主要性能规范

执行器参数

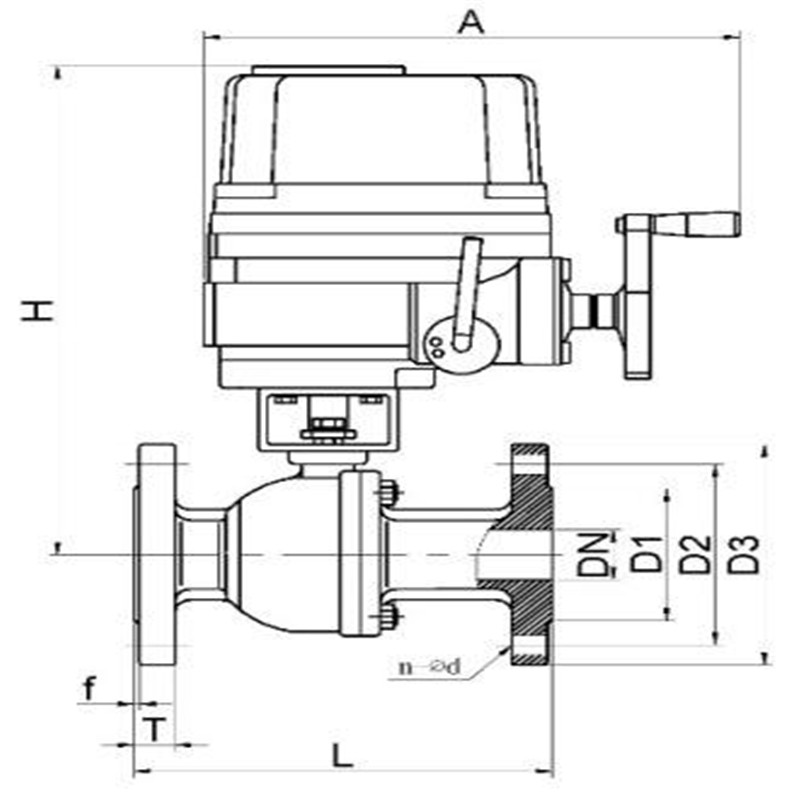

Q941F电动开关型球阀主要外形尺寸

本公司球阀压力标准范围：PN1.6、2.5、4.0、6.4、10.0MPa，超过4.0MPa以上法兰尺寸请咨询本公司技术部。

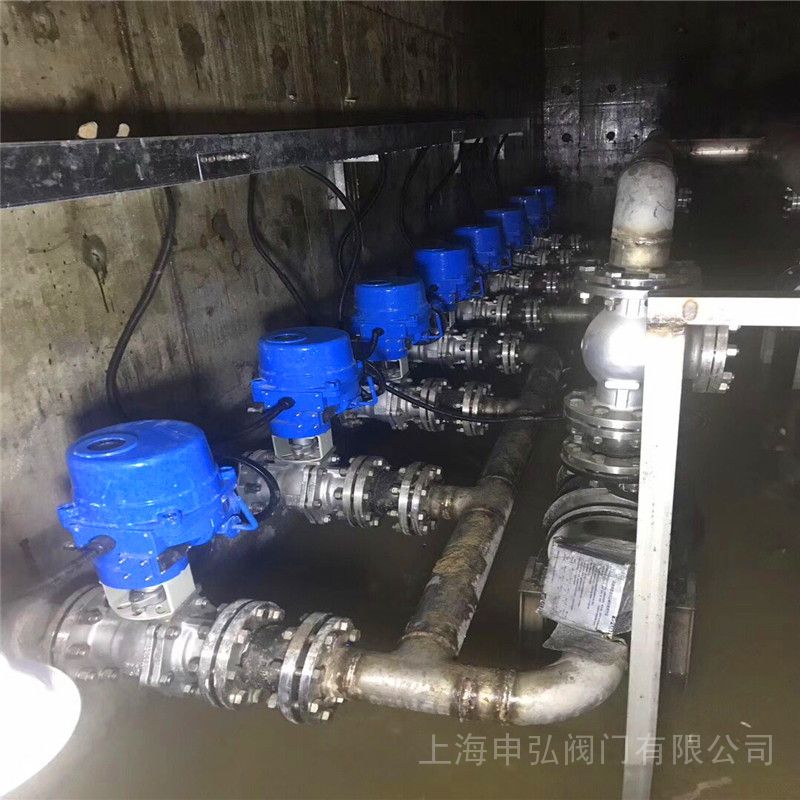

是指启闭件（即球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。是一种转角为90°的旋转类球阀，采用角行程电动执行器(DSR、PSQ、HQ、DZW)及球阀阀体组成。电动法兰球阀的工作原理是通过电源驱动，旋转阀杆来达到阀门的启闭，具有开关轻便，体积小，密封性可靠，结构简单，维修方便等特点，由于电动法兰球阀密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。而对于电动球阀的正确安装关系到工况的运行状况，及使用过程中的安全性，用户应对此使用说明有所了解。
一、Q941F电动开关型球阀安装前的准备
　1、电动法兰球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净，清除掉管带内的油污、焊渣和一切其他杂质。
3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次，证实其工作正常。
　二、电动球阀安装方法及步骤
1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2、检查阀孔，然后清洗阀孔。冲洗和清除干净管道中所有堆积的杂质(这些物质可能会损坏阀座和球)。
3、在安装期间，请不要利用阀的阀杆或手柄(手轮)部分作为起重物品的支点，以避免出现倒塌和其他意外事故。
4、把阀装上管道。本类阀可以放置于管道的任何位置和方向。两头先各自固定在一个法兰片上，然后在两头法兰盘片之间加上法兰垫片，固定好。放置的顺序如下图：
5、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来清除管线的偏离。　
6、较后用螺栓将两个法兰片对准法兰孔拉紧使其紧密结合。(有的管道或者是管件器材，已经自带法兰。)
　三、电动球阀的操作和使用
　1、操作前须确认管路和阀已被冲洗干净。
2、阀的操作由旋转阀杆(手动或自动控制方式)完成：顺时针旋转1/4圈(90°)时，阀关断。反向旋转1/4圈(90°)时，阀开启。
3、当手柄或阀杆顶部沟槽方向与管线平行时，阀门为开启状态。
4、阀杆的扭力将会依下列因素的改变而有所差异：阀门开关的时间长度、管道系统的介质、管道压力和阀座的类型等

订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
