    SUS304不锈钢球阀申弘

    产品型号: SUS304
    品  牌: 申弘
    • ≧1 台
      ¥1214.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    SUS304不锈钢球阀简介
    本实用新型涉及球阀领域,尤其涉及一种高平台法兰浮动球阀。本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。不锈钢球阀具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀*适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。

    【产品特点】:
    1、安装简便,能以任意方向安装于管道中的任意部位。
    2、优质的密封圈材料具有耐高温、耐高压、耐腐蚀之性能。
    3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
    4、使用广泛适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
    5、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。
    6、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。

    球阀是球体绕阀体中心线作旋转运动以实现开启、关闭动作的阀门,其具有耐磨、开关轻、使用寿命长、密封性能好等优点。随着科学技术的飞速发展、生产工艺及产品结构的不断改进,球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业,在国民经济中占有举足轻重的地位。主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具优点
    1、流体阻力小,球阀是所有阀类中流体阻力*小的一种,即使是缩径球阀,其流体阻力也相当小。
    2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
    3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
    4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
    5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
    6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。
    浮动球阀为球阀的一种,其球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。目前,市场上浮动球阀主要有普通高平台球阀和压盖球阀两种。其中,普通的高平台球阀主要是以填料压套、六角薄螺母、蝶形弹簧来压紧填料的,这种球阀主要有以下几种问题:

    ①不能准确的控制压套填料的预压深度;
    ②蝶簧和螺母来补偿填料压缩的效果不是很理想如果阀门驱动方式是蜗轮、电动或者气动的,这种结构的填料在发生泄漏的情况下,需要拆卸驱动装置才能压紧填料,这很大程度上影响了工作效率。压盖球阀主要是以填料压盖和内六角螺钉来压紧填料,这种阀门主要驱动方式为手动,如果客户需要电动或者气动的驱动方式,那么就需要支架和转接轴来连接驱动装置,这无疑会增加成本和降低工作效率。

    SUS304不锈钢球阀实用新型内容
    本实用新型的目的在于克服现有技术中存在的上述缺陷,提供一种结构简单、维修方便、使用寿命长、密封性能好的高平台法兰浮动球阀。
    为实现上述目的,本实用新型提供了以下技术方案:
    一种高平台法兰浮动球阀,包括阀体、阀盖、阀杆、阀座、球体、手柄,所述阀体和所述阀盖通过法兰连接,所述球体位于所述阀体和所述阀盖之间形成的球腔内,所述球体两侧设置有所述阀座,所述阀体上设有供所述阀杆插设的安装孔,所述阀杆穿过所述安装孔与所述球体联动,所述阀杆与所述阀体的密封腔内设有填料和填料压盖,所述阀杆的上部外端与所述手柄连接,所述阀座为唇式弹性阀座,所述阀座与所述球体之间形成主密封和副密封,所述填料压盖上设有压盖螺栓。

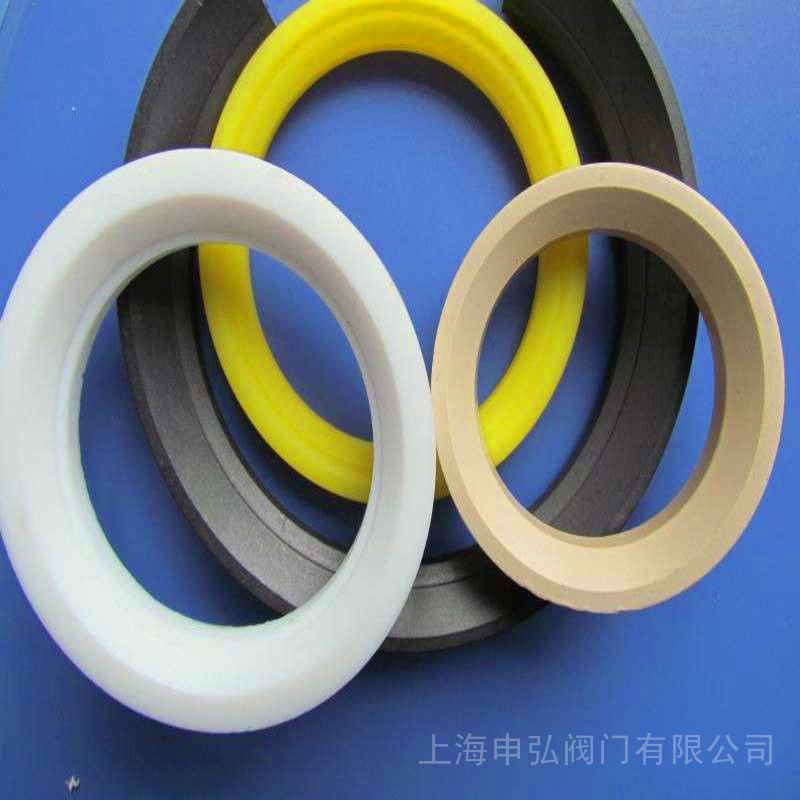

    优选地,所述阀座的材质为聚四氟乙烯,对位聚苯,聚醚醚酮或四氟乙烯。
    优选地,所述阀座的主密封面为圆角形状,所述阀座的副密封面与所述球体的外圆形成相切斜度角。
    优选地,所述球体与所述阀座的主、副密封的圆弧角之间的间隙为毫米。
    优选地,所述阀座的背面斜度角为。
    优选地,在所述阀杆的下端设有凹槽,所述凹槽内安放有静电弹簧和钢珠。
    SUS304不锈钢球阀主要性能规范

    型号 Q41F-16P(R) Q41F-25P(R) Q41F-40P(R)
    公称压力 16 25 40
    试验压力 强度(水) (MPa) 24 38 60
    密封(水) 空气(MPa) 18 28 44
    低压密封 空气(MPa) 6 6 6
    工作温度(℃) ≤150℃
    适用介质 NITRIC ACID 硝酸类 NITRIC ACID 硝酸类 NITRIC ACID 硝酸类

    主要材料表:

    序号 NO. 零件名称 Part name 材质 Material
    1 阀体Body CF8M、CF8
    2 阀盖End Cap CF8M、CF8
    3 螺母Nut A194-8
    4 螺栓Bolting A193-B8 A193-B7
    5 阀座Ball Seat PTFE
    6 球体Ball CF8MCF8
    7 防静电装置Anti-Static SUS316、SUS304
    8 阀杆Stem SUS316、SUS304
    9 阀盖垫圈Body Gasket PTFE/GRAFOIL
    10 阀杆密封圈Stem Seal-Ring PIFE
    11 V型阀杆填料V-Ring Packing PTFE、GRAFOIL
    12 格南Gland SUS316
    13 碟型弹片Belleville Washer SUS316
    14 手柄格南Handle Gland SUS301
    15 手柄螺母Handle Nut SUS304
    16 挂锁装置Lock Device SUS304
    17 手柄Handle SUS304
    18 手柄胶套Handle Adapter SUS304
    19 定位螺栓Stop Bolt VINYL PLASTIC
    20 锁紧螺丝Set Screwed SUS304
    21 手柄接头Handle Adapter SUS304
    22 蜗轮Worm Gear A536(60-50-12)/FCD450


    SUS304不锈钢球阀外形尺寸

    DN(mm) Q41F-16P
    L D D1 D2 H f z-Φd
    15 130 95 65 45 60 2 4-14
    20 140 105 75 55 65 2 4-14
    25 150 115 85 65 90 2 4-14
    32 165 135 100 78 105 2 4-18
    40 180 145 110 85 150 3 4-18
    50 200 160 125 100 190 3 4-18
    65 220 180 145 120 195 3 4-18
    80 250 195 160 135 215 3 8-18
    100 280 215 180 155 250 3 8-18
    125 320 245 210 185 280 3 8-18
    150 360 280 240 210 320 3 8-23
    200 400 335 295 265 370 3 12-23
    250 450 405 355 320 495 3 12-25
    300 610 460 410 375 580 3 12-25
    外形尺寸
    DN(mm) Q41F-25P
    L D D1 D2 H f z-Φd
    40 180 145 110 85 160 3 4-18
    50 200 160 125 100 205 3 4-18
    65 220 180 145 120 215 3 8-18
    80 250 195 160 135 230 3 8-18
    100 280 230 190 160 270 3 8-23
    125 320 270 220 188 300 3 8-25
    150 360 300 250 218 340 3 8-25
    200 400 360 310 278 400 3 12-25
    250 568 425 370 332 495 3 12-30
    300 648 485 430 390 580 3 16-30
    外形尺寸
    DN(mm) Q41F-40P(R)
    L D D1 D2 H f z-Φd
    15 130 95 65 45 60 2 4-14
    20 140 105 75 55 65 2 4-14
    25 150 115 85 65 90 2 4-14
    32 180 135 100 78 105 3 4-18
    40 200 145 110 82 170 3 4-18
    50 220 160 125 100 230 3 4-18
    65 250 180 145 120 250 3 8-18
    80 280 195 160 135 250 3 8-18
    100 320 230 190 160 295 3 8-23
    125 400 270 220 188 330 3 8-25
    150 400 300 250 218 375 3 8-25
    200 550 375 320 282 440 3 12-30


    一种高平台法兰浮动球阀,包括阀体、阀盖、阀杆、阀座、球体、手柄,所述阀体和所述阀盖通过法兰连接,所述球体位于所述阀体和所述阀盖之间形成的球腔内,所述球体两侧设置有所述阀座,所述阀体上设有供所述阀杆插设的安装孔,所述阀杆穿过所述安装孔与所述球体联动,所述阀杆与所述阀体的密封腔内设有填料和填料压盖,所述阀杆的上部外端与所述手柄连接,其特征在于,所述阀座为唇式弹性阀座,所述阀座与所述球体之间形成主密封和副密封,所述填料压盖上设有压盖螺栓。

    SUS304不锈钢球阀的安装与维护介绍
    一、确认球阀在安装前的准备工作
    1、保证球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受球阀自身重量,如果发现管线不能承受球阀重量,则在安装前为管线配备相应的支撑。
    2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
    3、核对球阀铭牌,并对球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
    4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。

    二、球阀的安装
    1、球阀的任何一段都可安装在上游端,手柄球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的球阀,则必须垂直安装,阀门进出口处在水平位置上。
    2、球阀法兰与管线法兰间按管路设计要求装上密封垫。
    3、法兰上的螺栓需对称、逐次、均匀拧紧。
    4、如果球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。
    三、球阀安装后的检查
    1、安装完毕后,启动球阀开、关数次,应该动作灵活,受力均匀,球阀工作正常。
    2、根据管道压力设计要求,通压后检测球阀与管道法兰结合面的密封性能。
    四、球阀的维修
    1、只有卸除球阀前后的压力,才能对球阀进行拆卸分解操作。
    2、在对球阀的分解与再装配过程,需要对有密封性零部件的保护,特别是非金属零部件,像O型圈等部件*好用专用的工具。
    3、球阀阀体重新装配时螺栓必须对称、逐步、均匀地拧紧。
    4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时,可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗。
    5、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
    6、非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡。
    7、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配,但不得长时间搁置,否则会生锈、被灰尘污染。
    8、新零件在装配前也需清洗干净。
    9、使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时,可用例如特221润滑脂。在密封件安装槽的表面上涂一薄层润滑脂,在橡胶密封件上涂一薄层润滑脂,阀杆的密封面及摩擦面上涂一薄层润滑脂。
    10、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。阀门知识中心将为您提供您所需要的各种阀门所出现的问题与知识。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
