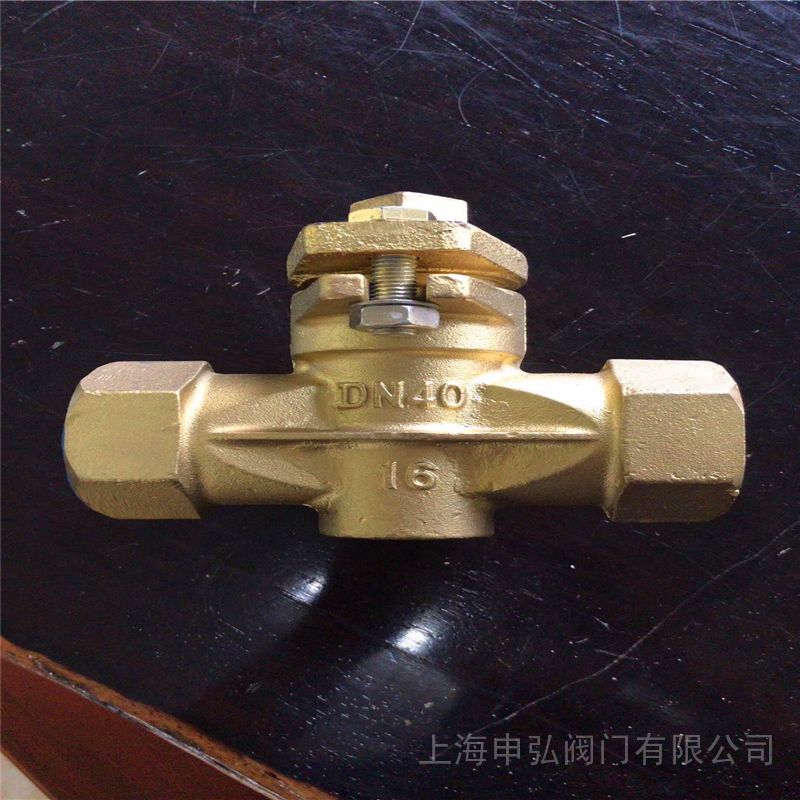

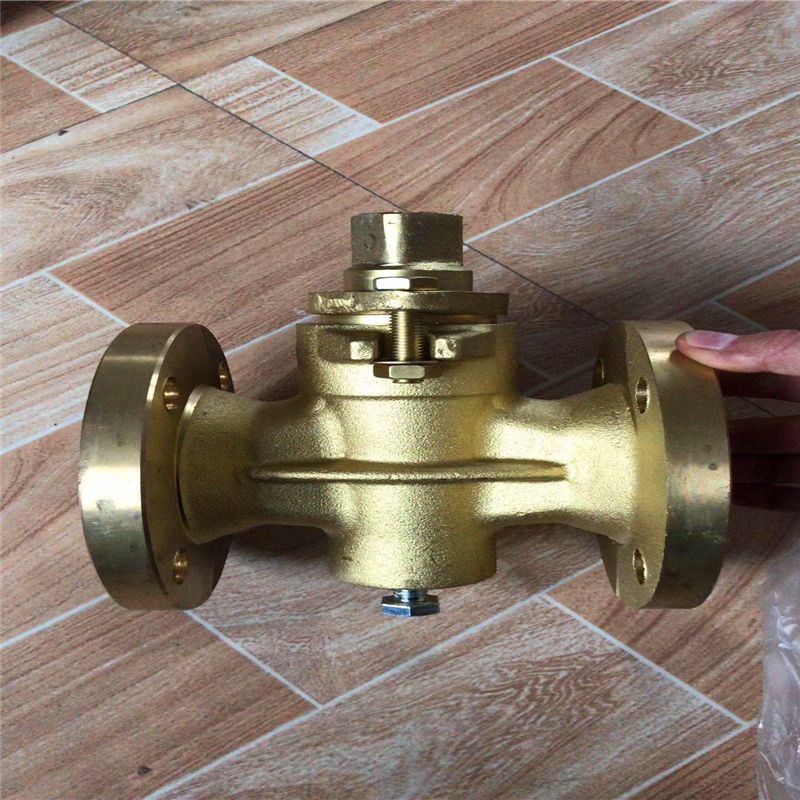

X43T全铜直通旋塞阀产品说明
本发明公开无阻力旋塞阀，包括前管和前圆板连体、多孔板与前过渡舱槽连体、空心圆板与后过渡舱槽连体、由后管、后圆板以及双层槽组成的后端阀体、空心管、手轮和支架，所述多孔板与前过渡舱槽连体的前后分别跟前圆板和后过渡舱槽焊接，空心管与手轮连体以螺纹旋接方式，安装在空心圆板中心孔和双层槽的上层槽，前圆板与后圆板固定在支架，转动固定在空心管上的手轮使空心管前移，空心管前端平面管壁抵触在多孔板后平面的*不锈钢密封圈，多孔板中心平面堵住空心管中心孔，可关闭阀门，空心管随手轮后移可开启阀门，流体从前管经前过渡舱、多孔板的通孔、后过渡舱和空心管中心孔直达后管或反向通行，在此过程中，流体不受任何阻力快速前进。适用于公称压力PN1.6-16MPa,工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观。
2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，安装使用更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

X43T全铜直通旋塞阀主要性能规范

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X43T-1.0	1.0	1.5	1.1	水、蒸汽、油品	≤100

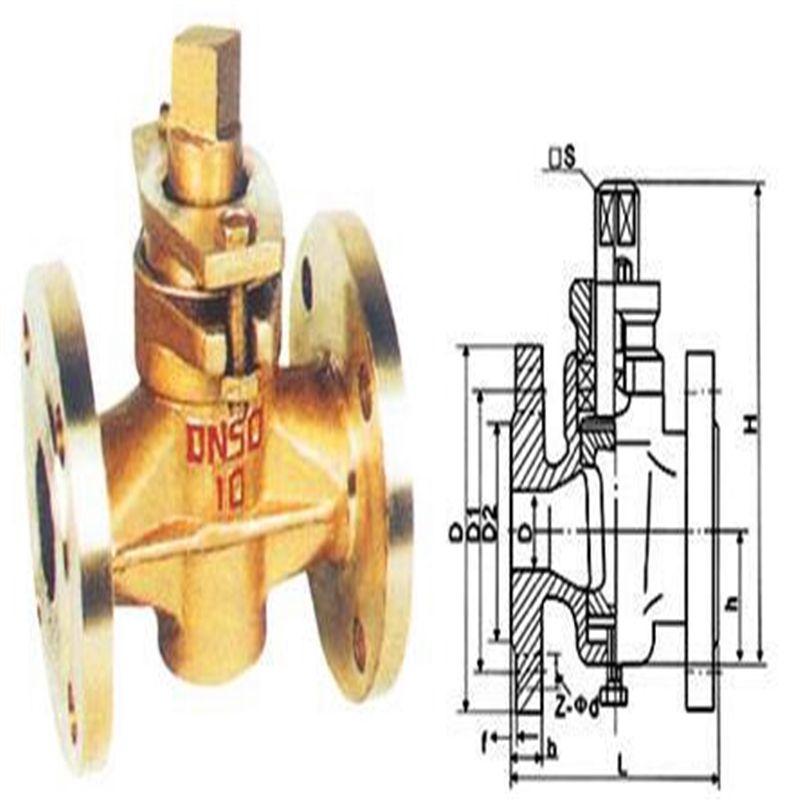

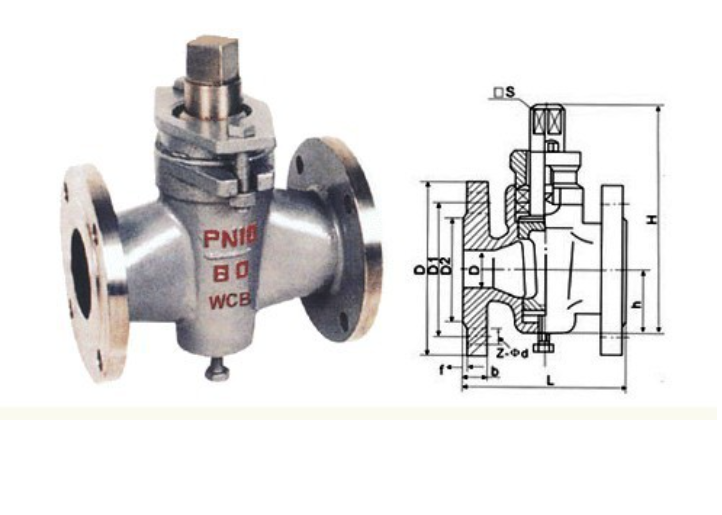

X43T全铜直通旋塞阀主要尺寸

型号	公称通径 DN（mm）	尺寸（mm）
		L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0P X43W-1.0R	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	3	30	12-φ23	100	263	760

X43T全铜直通旋塞阀主要材料

零件名称	阀体	塞子	填料压盖	填料
X43W-1.0P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢	油浸石棉盘根 柔性石墨
