X47W油密封旋塞阀申弘
详细信息| 询价留言油密封旋塞阀结构简单,开关迅速,流体阻力小,角行程操作快。在事故等紧急状态下,能快速连通或切断管路。与闸阀、截止阀相比,操作更灵活,开关更迅速。旋塞阀是用带通孔的塞体作为启闭件,塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体(也又圆柱体),与阀体的圆锥孔面配合组成密封副。油润滑硬密封旋塞阀可分为常规油润滑旋塞阀和压力平衡式旋塞阀。特制的润滑脂从塞体顶部注入阀体锥孔与塞体之间,形成油膜以减小阀门启闭力矩,提高密封性和使用寿命。其工作压力可达64MPa,较高工作温度可达325度,较大口径可达600mm。
倒装油密封旋塞阀适用于公称压力CLASS150~1500LBS,工作温度-29~180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。油润滑硬密封旋塞阀可分为常规油润滑旋塞阀和压力平衡式旋塞阀。*的润滑脂从塞体顶部注入阀体锥孔与塞体之间,形成油膜以减小阀门启闭力矩,*密封性和使用寿命。其工作压力可达64MPa,*高工作温度可达325度,*大口径可达600mm。
1、常规油润滑旋塞阀
A. 常规硬密封旋塞阀,旋塞锥体的安装方式为正装。为了减少阀体和旋塞密封面的摩擦力,阀门一般采用密封油脂润滑阀座的密封结构。从高压油咀注入的高压密封油,在旋塞周围形成高压密封环,即阀体和旋塞锥体密封面之间有一层油膜,既能封闭又能润滑,启闭容易。
B. 为了进一步减少旋塞阀的启闭力拒,通常采用减少旋塞直径的方法,故旋塞阀通常采用矩形流道,此方法在减少旋塞阀启闭力矩的同时,*了旋塞阀的流体阻力
C. 旋塞锥体密封部位堆焊STL合金材料或者采用表面硬化技术,增强密封面的*损和*腐蚀能力,使用寿命长
D. 旋塞锥体的表面精磨至镜面,和阀体的密封面研磨,具有更低的启闭力矩。
2、X47W油密封旋塞阀工作原理
为了减少常规硬密封旋塞阀的力矩,常采用压力平衡式旋塞阀。压力平衡式旋塞阀除具有常规油润滑旋塞阀的特点外,还有下列特点:
A. 压力平衡式旋塞阀的旋塞锥体的安装方式为倒装。旋塞锥体的上部有一止回阀。在阀门关闭时,由于旋塞锥体上下截面积差,注入的高压密封油使塞体受到向上的*力,使塞体和阀门的密封面能更好的密封。
B. 在阀门开启*,阀体下腔的压力与管道的介质压力平衡,上腔的高压密封油使塞体受到向下的推力,而使旋塞锥体与阀体密封面间出现微小间隙,旋转塞体时的力矩将*减少。也可保护密封副。
C. 在高温工况下,旋塞的热膨胀可通过其升降来吸收,避免密封副楔*。油润滑硬密封旋塞阀,虽然采用油润滑能适当减少启闭力矩

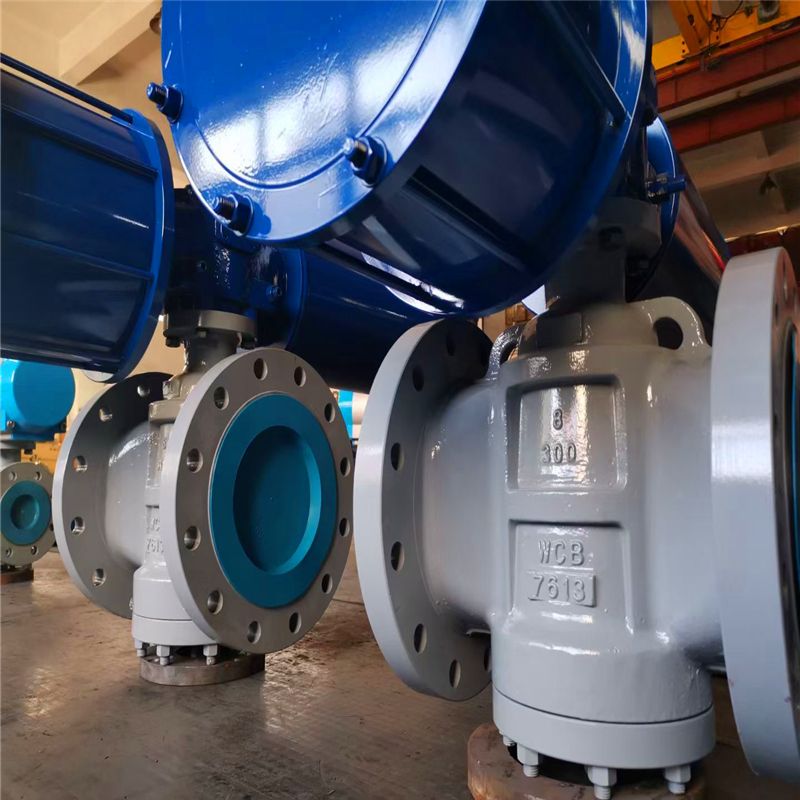

X47W油密封旋塞阀主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观
2、倒装压力平衡的结构,开关动作轻
3、阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要
包括一个阀体内装有密封旋塞,密封旋塞由阀芯和阀瓣组成圆柱体形状,阀芯流道通孔的两侧通过燕尾槽结构与阀瓣连接,传动机构由传动杆、导向套、中间传动套、下传动套、上导向滚子、下导向滚子组成,主要是导向套由上导向套与下导向套两部分组成,上导向套内圆壁的导向槽与上导向滚子相互配合,下导向套内圆壁的导向槽与下导向滚子相互配合,两者导向槽的位置可以调整,避免机械加工误差和配合误差造成操作卡阻现象,具有运行稳定、密封性能好、计量准确等优点,适用于石油平台管道换向装置。
X47W油密封旋塞阀主要外形及连接尺寸:
公称通径
DN(mm)尺寸(mm)
L
D
D1
D2
□S
z-φd
H1
50
170
160
125
100
32
4╳φ18
315
65
220
180
145
120
36
4╳φ18
360
80
250
195
160
135
46
4╳φ18
455
100
300
215
180
155
50
8╳φ18
500
125
350
245
210
185
55
8╳φ18
510
150
400
280
240
210
60
8╳φ23
605
200
450
335
295
265
60
8╳φ23
760
250
530
390
350
320
85
12╳φ23
800
300
580
440
400
368
100
12╳φ23
820
X47W油密封旋塞阀主要技术参数:
公称压力(LB)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
150
3.0
2.2
≤180℃
水,蒸气,油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5

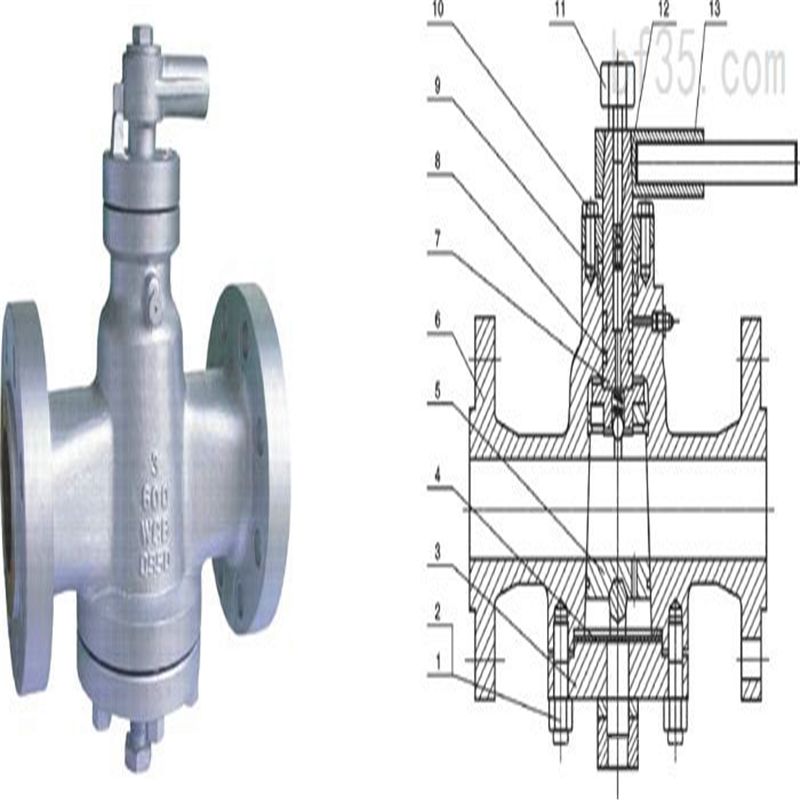

X47W油密封旋塞阀主要部件材料:
序号*.
名称
材质
1
阀体
ASTM A216 WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M
2
卡套
PTFE
3
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4
垫片
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
5
调整垫
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6
阀盖
ASTM A216 WCB ASTM A217-WC1,WC6,WC9,C5 ASTM A351-CF8,CF8M,CF3,CF3M
7
调整螺栓
ASTM A193-B7,A320-B8,A193-B8M
8
六角螺母
ASTM A194-2H,A194-8,A194-8M
9
螺栓
ASTM A193-B7,A320-B8,A913-B8M
10
手柄
ASTM A105-WCB
完成阀芯的转动动作,然后阀杆下降,阀芯下降,并压紧在阀体的侧壁上,使阀芯保持打开或者关闭的状态,从而完成旋塞阀状态的切换。本申请通过设置简单的V字形或平底V字形导向槽对*销轴的运动进行导向,仅仅通过简单的物理运动结构就能够实现对阀杆运动的控制,实现对旋塞阀工作状态的切换,结构简单,成本较低,而且加工方便,可以有效降低整个旋塞阀的加工难度和生产成本。

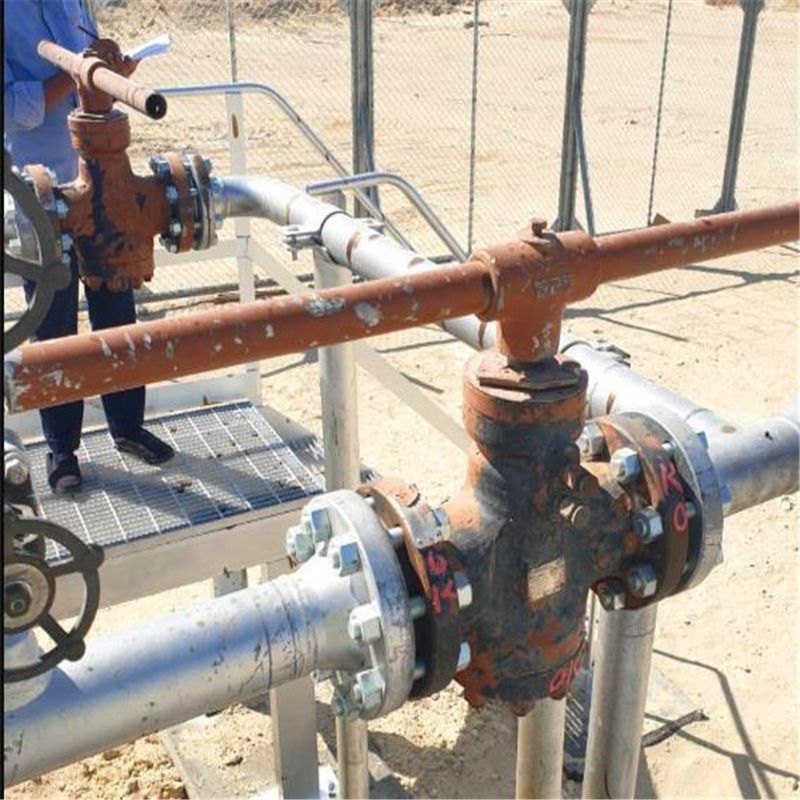

X47W油密封旋塞阀安装与维护注意事项
在安装旋塞阀时,为了*损坏旋塞阀,并*充分发挥旋塞阀的工作性能,应注意如下四点内容:
1.要阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
2.使用纱布或钢丝刷清除管道和切割部位,使其金属表面发光发亮。建议不要使用*。
3.先沿着垂直方向切割管道,并修整、去除毛刺,测量管径。
4.在管道的外面和焊接罩的内部涂上焊剂,焊剂*须*覆盖焊接表面。请有节制地使用焊剂。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
-
