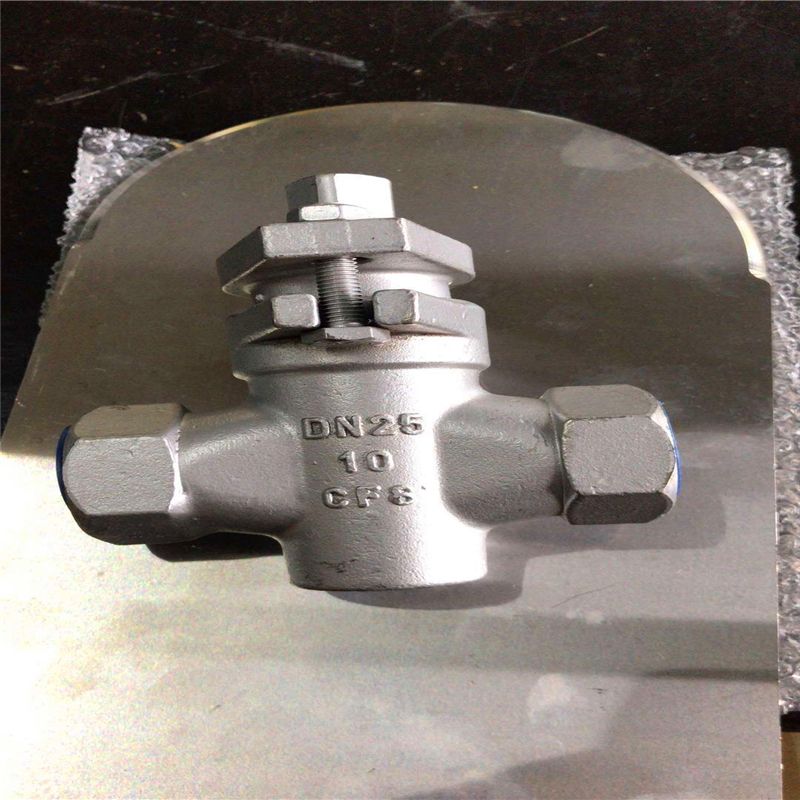

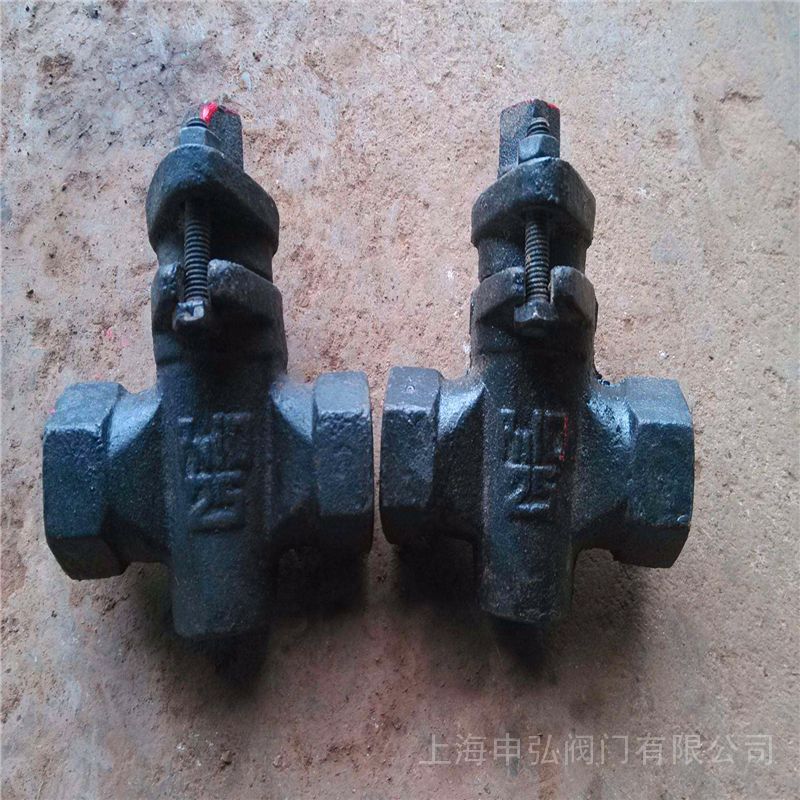

X13W直通丝扣旋塞阀产品说明

用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。旋塞阀是使用*早的一种阀门，结构简单、开关迅速、流体阻力小。

X13W直通丝扣旋塞阀结构特点：
1、旋塞阀阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。
2、旋塞阀双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。
3、旋塞阀塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合，即可以调整密封面间的密封比压，使塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封。
4、整个密封过程可近似认为与管道内压力无关。
5、旋塞阀PTFE衬套内，根据使用温度和工作介质采用不同材料的填充物，润滑好，寿命长。

X13W直通丝扣旋塞阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X13W-1.0P	1.0	1.5	1.1	硝酸、醋酸	≤250

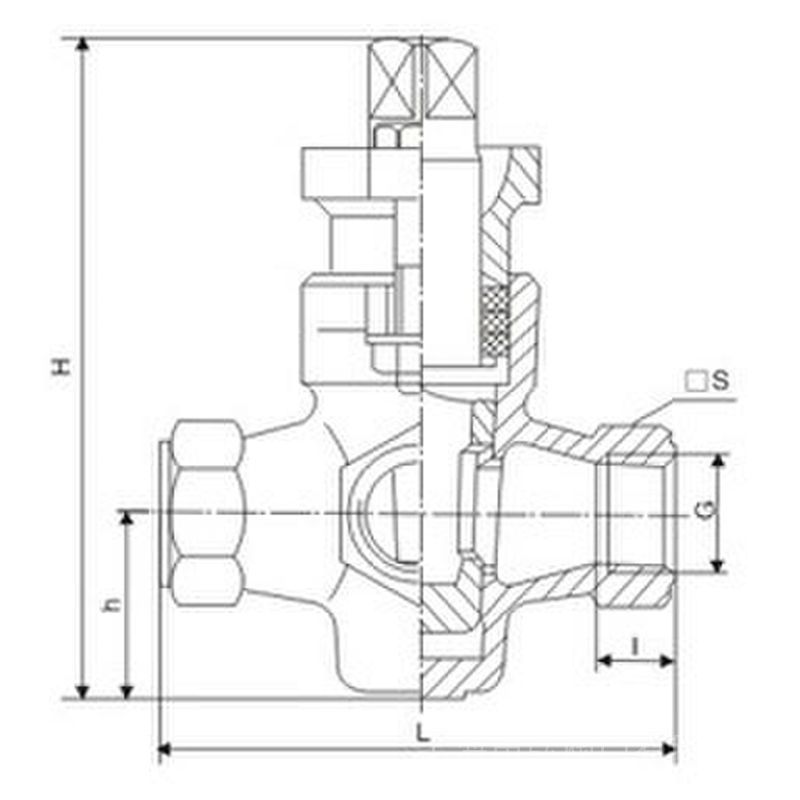

X13W直通丝扣旋塞阀主要外形及连接尺寸：

公称通径 DN（mm）	管螺纹 G	尺寸（mm）
公称通径 DN（mm）	管螺纹 G	L	□S	□S1	h2	H
15	1/2	85	30	12	26	99
20	3/4	90	36	16	34	124
25	1	110	46	18	38	133
32	11/4	130	55	18	45	152
40	11/2	150	60	26	55	212
50	2	170	75	28	74	260
65	21/2	220	90	32	82	295
80	3	250	105	36	125	327
100	4	300	140	46	135	425

主要零部件材料：

零件名称	阀体	塞子	填料压盖	填料
X13W-1.0P	不锈钢	不锈钢	不锈钢	油浸石棉盘根、柔性石墨

摘要本实用新型公开了一种旋塞阀，包括阀体、设置在所述阀体内的阀座及旋塞、与所述旋塞固定连接的阀杆、与所述阀杆固定连接的手柄，以及设置于所述阀体、旋塞及阀杆之间的密封装置；所述阀座位于所述旋塞与所述阀体之间；所述阀门的各组成部件的材质为耐腐蚀材料。该实用新型既具有完整的密封设计，又具有极好的耐腐蚀性能，可以应用于各种强腐蚀环境，使用寿命长、密封性能好。

X13W直通丝扣旋塞阀的安装注意事项
　　1、要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
　　2、使用纱布或钢丝刷清除管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。
　　3、先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。
　　4、在管道的外面和焊接罩的内部涂上焊剂，焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。
