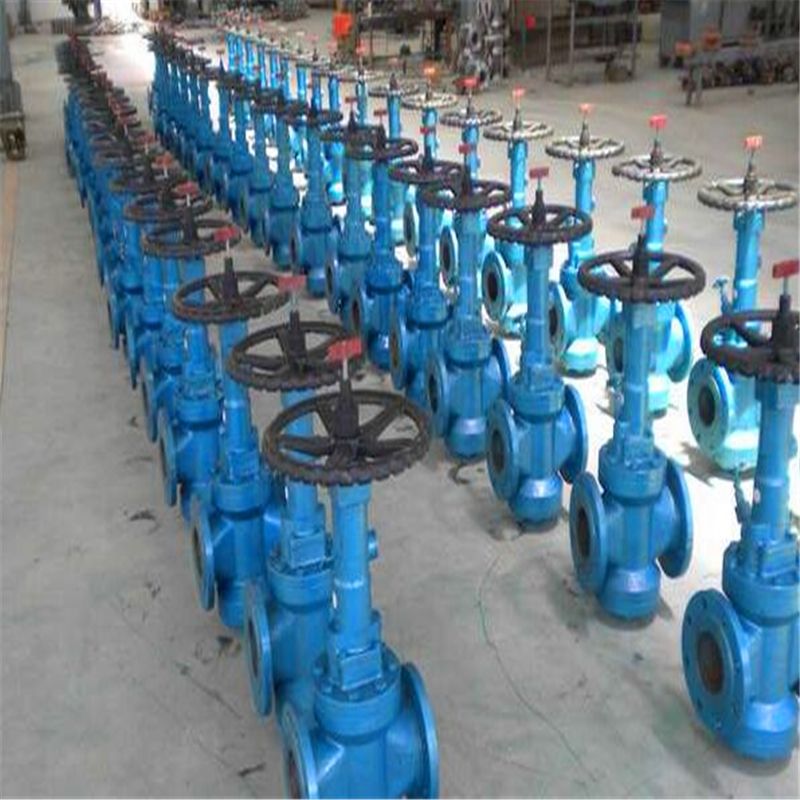

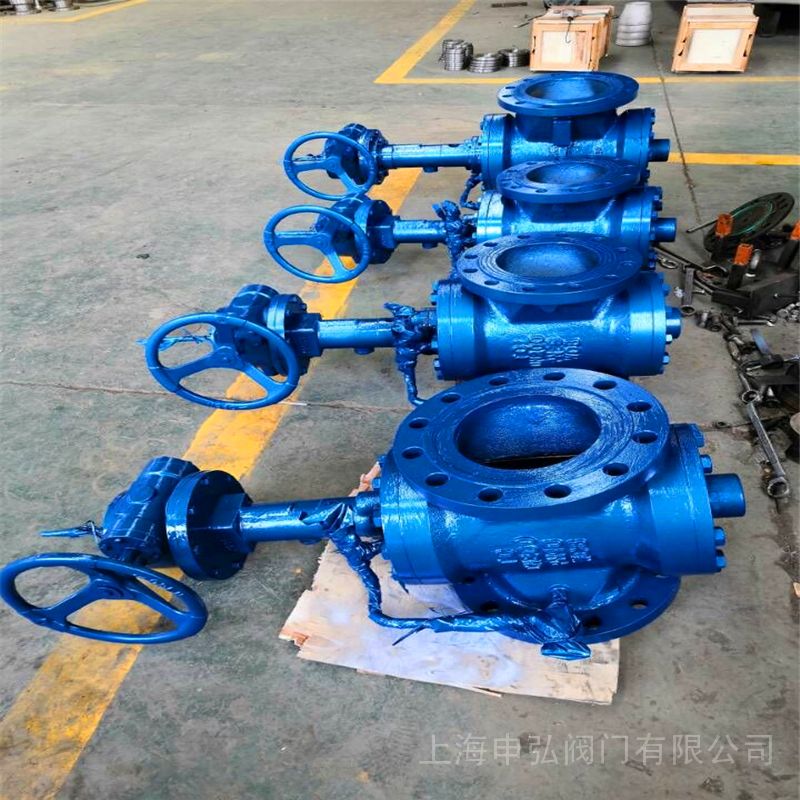

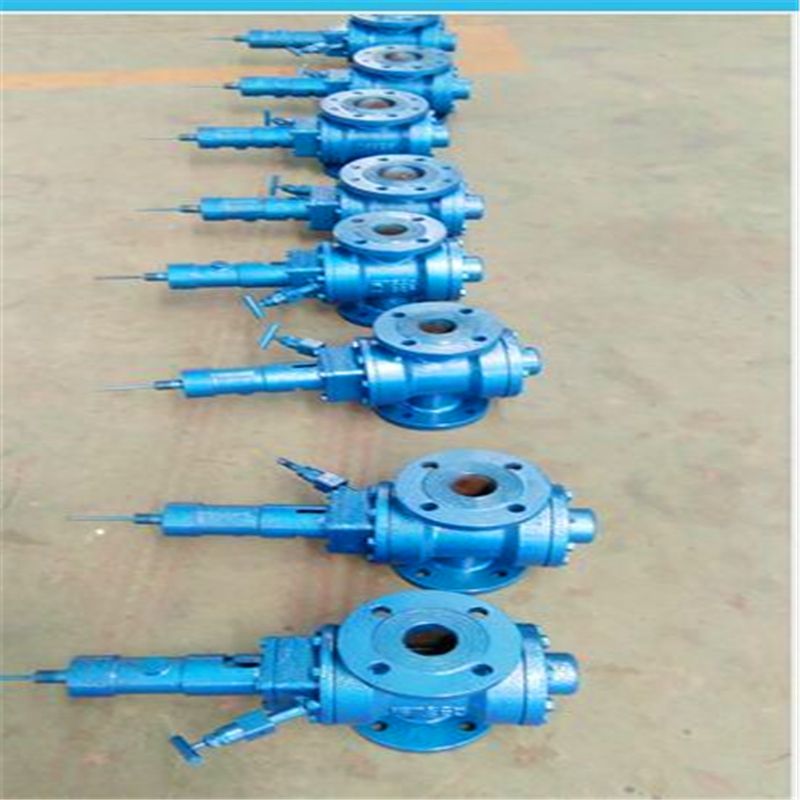

TG34X双密封导轨阀申弘
详细信息| 询价留言双密封导轨阀是近几年才引进的新型截断类阀门,它以旋塞阀的结构为基础,在旋塞上引入了燕尾型斜导轨结构与主密封阀瓣相连,使之具备了密封性好;使用寿命长;可实现在线维修及保养等特点,该产品主要应用于油品、液化气、天然气和各种化工介质的储运设备及管网上,这些功能应用到油气系统中,可以简化传统的工艺设计,增加管网的安全性和可靠性,减小维修保养强度,提高经济效益。
双密封导轨阀的双密封结构不仅表现在双阀瓣上,更主要的是每片阀瓣的密封面均同时具有软、硬两种密封形式,硬密封精度不低于四级,这不仅保证了阀门的零泄漏,而且使阀门具备了防火功能。如图 2所示,图a为开启状态的软密封形状;图b为关闭状态的软密封形状。由图中可以看出,软密封(橡胶)镶嵌在阀瓣的凹槽中,中间突起,两侧凹陷;这有利于阀门在关闭过程中软密封被压缩,向两侧凹槽中流动,*终形成硬密封;其优点在于保护软密封不被压伤,同时保证硬密封的实现。双密封导轨阀良好的密封性能可以确保泵的稳定工作状态,避免出现“气阻断流”现象,这一点已多次得到用户的确认。
1.TG34X双密封导轨阀的密封
2.软密封的固定:软密封采用模压硫化工艺成型,丁腈橡胶一次硫化,氟化橡胶二次硫化;镶嵌牢固,永不脱落。
3.防外漏设计

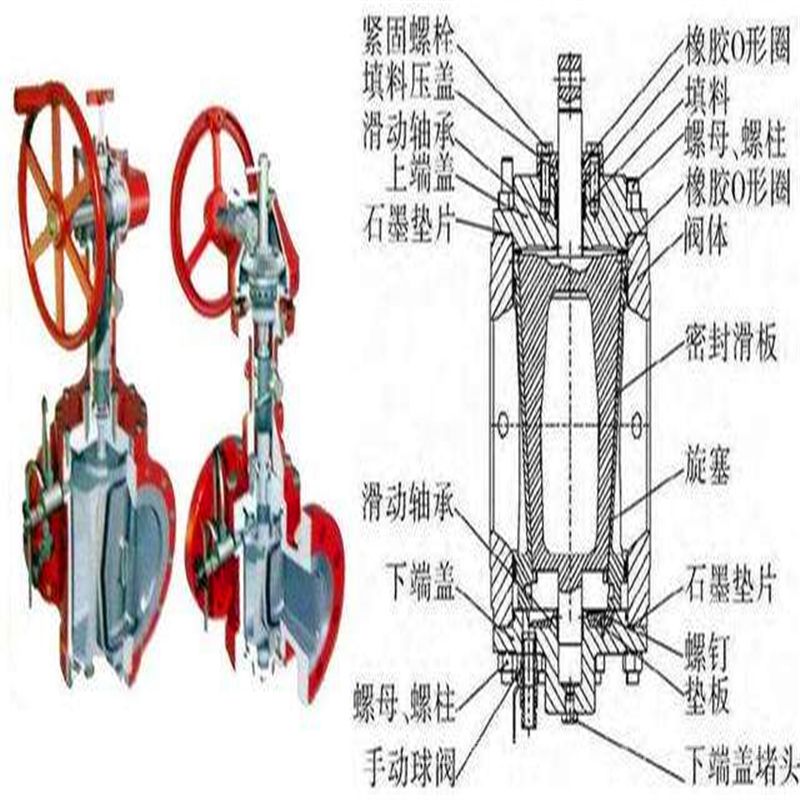

阀门端盖与阀体,底盘与阀体中法兰之间除了有O型圈密封外,在接触端面之间还增加了柔性石墨垫片,实现了双道密封;阀杆部分除了柔性石 墨填料以外,在填料压盖与阀杆及端盖配合部分还增加了O型圈密封;泄压部分及排泄螺塞与阀体部分的连接采用锥管螺纹设计,并垫紫铜垫密封。所有这些措施有效地保证了密封的可靠性,杜绝了外漏的发生(如图3所示).
4.具有双关断及泄放功能:
这是一种防止管线中两种不同的介质串、混的隔断方法。传统的工艺设计如图4a所示,用两个隔断阀(闸阀或球阀)隔断介质,在这两个隔断阀之间装一排泄阀;当隔断阀产生内漏,则泄漏的介质将通过排泄阀排出,不会通过另一隔断阀而造成两种介质的掺混。若采用双密封导轨阀,则仅需一台阀就可实现上述功能,如图4b所示,双密封导轨阀底部有一排泄螺塞,当阀门关闭后,取下该螺塞;若有一侧阀瓣产生内漏,则漏出的介质通过螺塞孔排出,从而避免两种介质掺混现象的发生。排泄螺塞还有一个重要的功能就是排污和排水:当介质较脏时,可以定期通过排泄螺塞排出沉淀物;当冰冻天气来临前,可以通过排泄螺塞排出内腔积水,以防冻坏阀门。
5.具有在线维修功能:当软密封因杂质等原因损坏或者操纵器(执行机构)因故出现故障时,可以不将阀门从管线上拆下而进行维修或者更换,整个过程不超过1个小时。
6.具有检验内漏的功能:主密封是否能保证零泄漏,可以通过“泄压系统”的针形阀1来得到检测,详见“7.内腔泄压功能”。

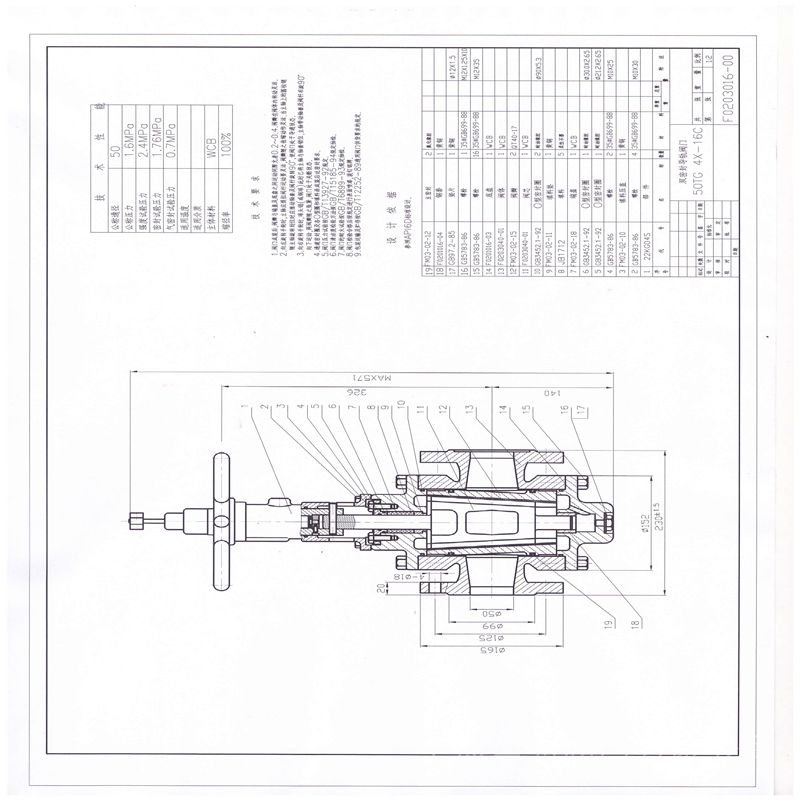

7.具有中腔泄压功能:API 6D规范规定“对于所有双密封的阀门,当在液体介质中使用时,必须具有压差泄放功能”,泄放的压差是因环境温度的变化而产生的。双密封阀门在常闭状态下,中腔压力会因温度的升高而快速的增加;如果不及时泄掉该压差,将对阀门的操作产生严重影响,甚至会胀裂阀体。TG34X双密封导轨阀主要部件材料表:
部件号
名称
材料
1
阀体
WCB
2
阀底盖
WCB
3
丝堵
35#
4
滑片
QT500-7
5
旋塞
WCB
6
阀盖
WCB
7
螺柱
35#
8
螺母
45#
9
填料
柔性石墨
10
螺栓
35#
11
填料压盖
WCB
12
螺栓
35#
13
支架
WCB
14
螺栓
35#
15
操作器
组件
16
指示杆
1Cr13
17
指示器
ZL401
18
销
65Mn
19
防尘器
PVC
20
口型密封圈
氟橡胶
21
口型密封圈
氟橡胶
22
口型密封圈
氟橡胶
TG34X双密封导轨阀外形尺寸型号
尺寸
L
D
D1
D2
B
f
A
B
C
H
K
D0
Z-d
XZ43X
4
432
φ229
φ190.5
φ157
24
2
695
480
170
175
290
φ300
8-φ19
XZ43X
6
533
φ279
φ241.5
φ216
26
2
745
518
186
205
350
φ350
8-φ22
XZ43X
8
638
φ343
φ298.5
φ270
29
2
885
606
235
260
495
φ450
8-φ22
型号
尺寸(IN)
L
D
D1
D2
B
f
A
B
C
H
K
D0
Z-d
XZ543X
4
432
φ229
φ190.5
φ157
24
2
857
532
170
175
290
φ310
8-φ19
XZ543X
6
533
φ279
φ241.5
φ216
26
2
910
569
186
205
350
φ310
8-φ22
XZ543X
8
635
φ343
φ298.5
φ270
29
2
1011
621
235
260
495
φ310
8-φ22
XZ543X
10
787
φ406
φ362
φ324
31
2
1115
695
265
348
600
φ310
12-φ25
XZ543X
12
914
φ483
φ432
φ381
32
2
1201
731
315
398
670
φ310
12-φ25
XZ543X
14
854
φ533
φ476
φ413
35
2
1266
784
327
461
740
φ310
12-φ29
XZ543X
16
889
φ597
φ540
φ470
37
2
1625
940
432
510
810
φ460
16-φ29
XZ543X
18
1219
φ635
φ578
φ533
40
2
1982
1130
597
550
915
φ460
16-φ32
XZ543X
20
1219
φ699
φ635
φ584
43
2
1994
1130
610
590
940
φ460
20-φ32
< >手动泄压系统:通常为一安装在端盖上的针形阀,见图1。当介质为可以少量向大气中排泄的液体时,一般配带此种泄压系统。当阀门将处于常闭状态时,在阀门关闭后,打开针形阀(此时,还可检验阀门是否有内漏);在阀门重新开启前,记住关闭针形阀。差热式泄压系统:是一带有单向阀的管路系统, 需要指出的是,泄压系统中的针形阀、单向阀的设计要求极为严格,亦必须有软、硬两种密封形式,确保安装零泄漏。
泄压系统的配置一般由制造厂依据使用介质及使用环境按标准确定,用户可以提出要求,但不得违反标准。
8.TG34X双密封导轨阀独特的管线减压功能:
我公司在长期为油库储运系统服务过程中,在相关专家的指导下,成功地将原来油库庞大的减压系统、精巧地实现于我公司的双密封导轨阀上,该功能非常适合在储罐根部使用。“管线减压”是储罐区管汇设计中需要重点考虑的问题,即当储罐根部阀关闭后,管网中仍然充满介质;随着环境温度的升高,管网中介质的压力会迅速增大;当温差变化较大时,增加的压力会远远超过管线的承受能力,造成管线的破坏;因此,需要及时为管线减压。通常的管线减压设计如图7a所示,在主切断阀的上、下游之间连接管线减压系统,该系统通常由两个截断类阀(闸阀、球阀或截止阀)及这两个截断阀之间的一单向阀组成。该套系统不仅成本大,而且占用空间,不方便现场管理。我公司专门设计的双密封导轨阀的管线减压系统就是为简化传统方法而设计的。如图6所示,图中针形阀2、单向阀2、三通2、针形阀3构成管线减压系统;针形阀2、针形阀3常开,或根据要求控制开闭状态。
主切断阀如果选用我公司设计制造的双密封导轨阀,则设计原理如图7b所示,结构简单,成本低廉,便于管理。配此系统需根据使用位置在合同中规定,常规阀门不配此系统。
9.具有准确直观的状态指示器:。
当指示标记牌与管线轴向平行时,指示阀门处于开启状态;当与轴向垂直时,指示阀门处于关闭状态。
10.关键部位的特别工艺处理
阀体的内腔精磨后镀耐磨铬;阀芯杆精磨后将阀芯的表面整体
化学镀镍处理。进行该部分处理的目的是增加其抗介质的化学腐蚀及冲刷腐蚀的能力,以适应长寿命的要求。除非定货合同中规定不需镀铬(镍),否则该处理为常规要求
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
-
