    WCB铸钢旋塞阀申弘

    产品型号: WCB
    品  牌: 申弘
    • ≧1 台
      ¥853.00
    所 在 地: 上海闵行区
    更新日期: 2025-02-16
    详细信息

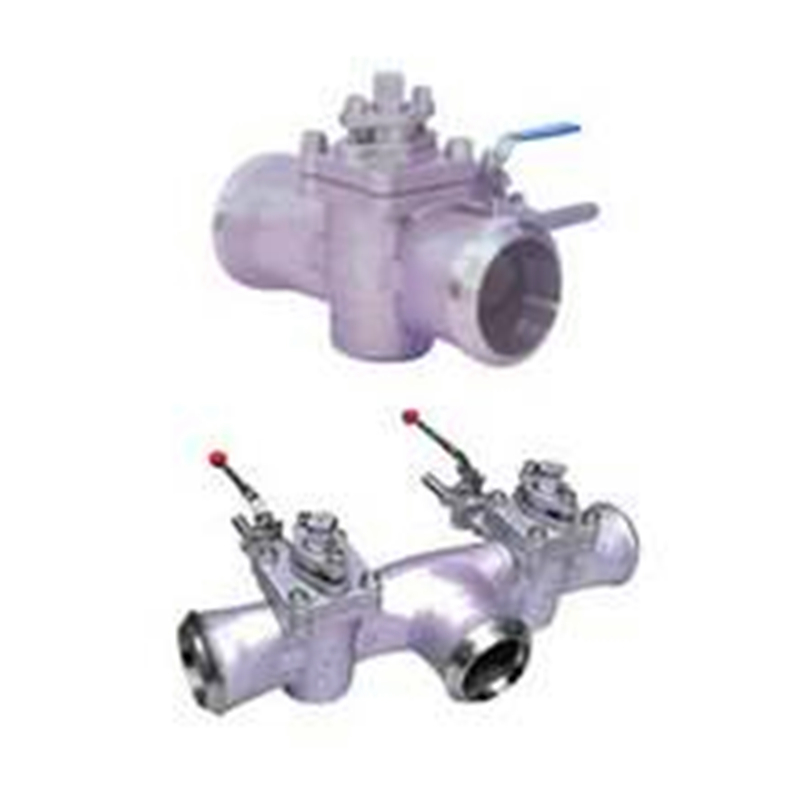

    X61F焊接式旋塞阀产品说明

    旋塞阀是用带通孔的塞体做为启闭件,通过塞体与阀杆的转动实现启闭动作的阀门。旋塞阀结构简单,启闭迅速,流体阻力小。近年来作为历史上*早被人们采用的阀门之一不但没有被球阀等型式的阀门所代替,反而市场呈现愈来愈火爆的趋势。

    本实用新型涉及一种阀门,更具体地说,它涉及一种旋塞阀。由于结构简单、开关迅速、压降较小,旋塞阀在一定范围内得到广泛应用。现有旋塞阀的基本结构包括阀体、阀杆、与阀杆相连的塞体、用于转动塞体的手轮等零部件。其基本原理为操作手轮旋转到定位处,当塞体上的通道正对进出口时,旋塞阀处于开启状态。当塞体上的通道与阀体上的进出口通道成90°时,旋塞阀处于关闭状态。
    目前,市场上所公开的旋塞阀,阀体内壁易磨损,结构耐用性较差,在使用一段时间以后,造成密封效果变差,整体使用寿命较短;另一方面,在介质流通时,介质对于塞体压力较大,也就是塞体内外压强差较大,进一步的塞体易变形,结构强度较差。

    X61F焊接式旋塞阀结构特点
    1、阀体进出口端窗口设计为双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。
    2、双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移,又可吸引由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力擦拭作用,又提高了密封面的使用寿命。
    3、塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合,即可以调整密封封面间的密封比压,使塞子转动灵活,又可以保证进、出口端和中法兰连接密封。
    4、整个密封过程可近似认为与管道内压力无关。
    5、PTFE衬套内,根据使用温度和工作介质采用不同材料的填充物,润滑好、寿命长。
    X61F焊接式旋塞阀实用新型内容
    针对现有技术存在的不足,本实用新型的目的在于提供一种结构强度较高、使用寿命较长的一种旋塞阀。
    为实现上述目的,本实用新型提供了如下技术方案:一种旋塞阀,包括相互配合的阀体、阀杆,所述阀体上设有供介质流过的贯通的通道,与所述通道相交的锥形的阀腔,还包括旋转设于阀腔中的用于启闭的锥形塞体,所述塞体与阀体配合处设有供介质流入使塞体具有向上运动趋势的导向槽,所述塞体上设有通孔,所述通孔连通导向槽和塞体内腔,所述阀体内壁设有堆焊13%Cr的表面镀层。
    本实用新型进一步设置为:所述塞体与阀体底座间还设有弹性件。
    本实用新型进一步设置为:所述塞体靠近通道底壁的一侧套设有推力球轴承。
    本实用新型进一步设置为:所述阀体上设有注油孔,所述塞体上设有供油脂注入的通槽,塞体上还设有存储油脂的盲槽。
    本实用新型进一步设置为:所述通槽、盲槽各两条且对称设置于塞体的两侧上。
    本实用新型进一步设置为:所述塞体上设有与通槽连通的环槽。

    一、X61F焊接式旋塞阀执行标准

    结构长度 承插端尺寸 检查验收

    ANSI B16.10

    ANSI B16.5

    API 598

    二、X61F焊接式旋塞阀主要性能规范

    型号 压力级(LB) 试验压力PS(MPa) 适用介质 适用温度(℃)聚四氟乙烯
    壳体 密封(水) 低压密封(气)

    X61F-150(LB)C
    X61F-300(LB)C
    X61F-600(LB)C

    150

    3.0

    2.2

    0.5~0.7

    水、蒸汽、油品

    ≤150

    300

    7.8

    5.6

    600

    15.3

    11.2

    X61F-150(LB)C
    X61F-300(LB)C
    X61F-600(LB)C

    150

    3.0

    2.2

    0.5~0.7

    硝酸类

    ≤150

    300

    7.8

    5.6

    600

    15.3

    11.2

    X61F-150(LB)C
    X61F-300(LB)C
    X61F-600(LB)C

    150

    3.0

    2.2

    0.5~0.7

    硝酸类

    ≤150

    300

    7.8

    5.6

    600

    15.3

    11.2

    三、X61F焊接式旋塞阀主要零件材料

    零件名称 阀体、阀盖 旋塞 衬套、填料、垫片 螺 栓

    X61F-150(Lb)C
    X61F-150(Lb)C

    WCB

    2Cr13

    PTFE

    35CrMo

    X61F-150(Lb)P
    X61F-150(Lb)P

    CF8

    304

    PTFE

    1Cr17Ni2

    X61F-150(Lb)R
    X61F-150(Lb)R

    CF8M

    316

    PTFE

    1Cr17Ni2

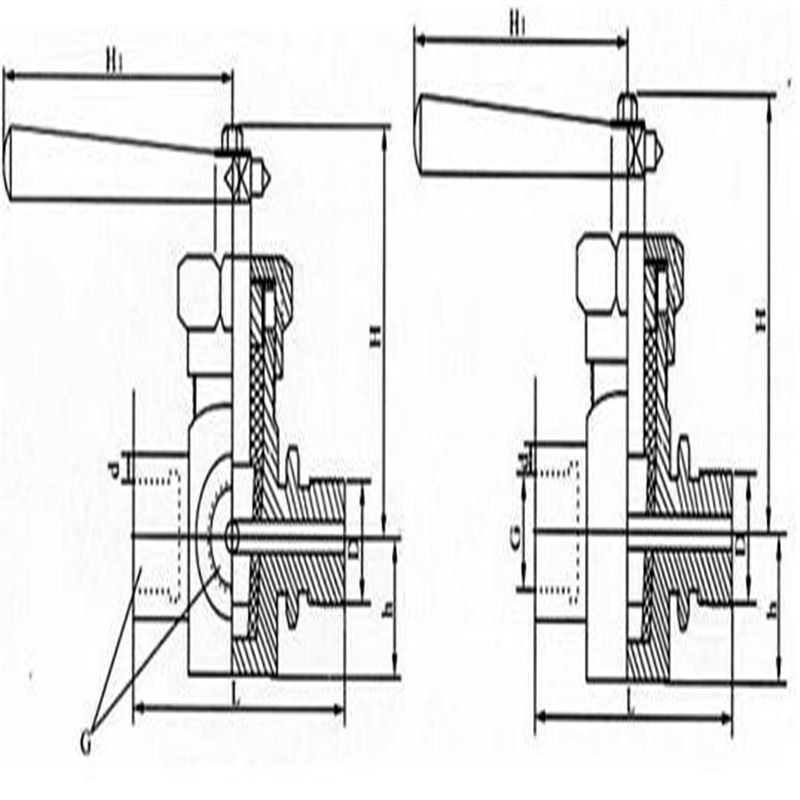

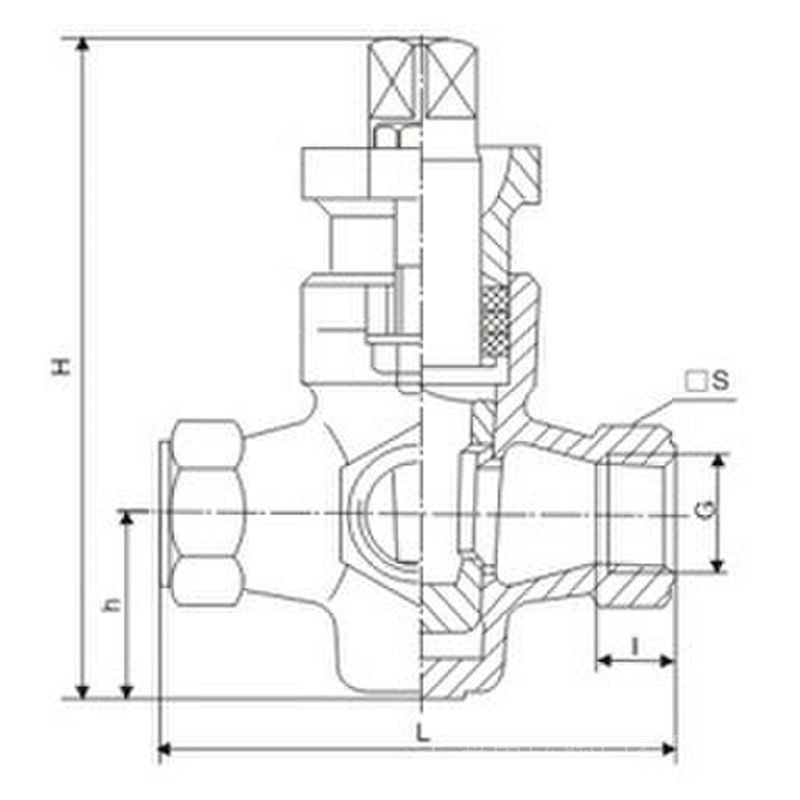

    四、X61F焊接式旋塞阀主要尺寸

    压力 公称通径 尺寸(mm)
    NPS(inch) (mm) d1 d2 L b H D0

    150 LB

    1/2

    13

    21.8±0.1

    38

    108

    10

    110

    160

    3/4

    19

    27.2±0.1

    43

    117

    13

    115

    160

    1

    25

    33.9±0.1

    49

    127

    13

    115

    190

    11/4

    32

    42.7±0.1

    56

    140

    13

    135

    190

    11/2

    38

    48.8±0.1

    65

    165

    13

    140

    240

    2

    51

    61.2±0.1

    78

    178

    16

    150

    305

    21/2

    64

    74±0.2

    90

    190

    16

    165

    305

    3

    78

    90±0.15

    105

    203

    16

    180

    450

    4

    102

    115.6±0.15

    126

    229

    19

    380

    500

    300Lb

    1/2

    13

    21.8±0.1

    38

    140

    10

    110

    175

    3/4

    19

    27.2±0.1

    43

    152

    13

    115

    175

    1

    25

    33.9±0.1

    49

    165

    13

    115

    175

    11/4

    32

    42.7±0.1

    56

    178

    13

    135

    220

    11/2

    38

    48.8±0.1

    65

    190

    13

    140

    280

    2

    51

    61.2±0.1

    78

    216

    16

    150

    305

    21/2

    64

    74±0.2

    90

    241

    16

    165

    350

    3

    78

    90±0.15

    105

    283

    16

    180

    450

    4

    102

    115.6±0.15

    126

    305

    19

    380

    300

    600Lb

    1/2

    13

    21.8±0.1

    38

    165

    10

    110

    175

    3/4

    19

    27.2±0.1

    46

    190

    13

    115

    175

    1

    25

    33.9±0.1

    52

    216

    13

    115

    220

    11/4

    32

    42.7±0.1

    60

    229

    13

    135

    280

    11/2

    38

    48.8±0.1

    70

    241

    13

    140

    305

    2

    51

    61.2±0.1

    82

    292

    16

    150

    350

    21/2

    64

    74±0.2

    98

    330

    16

    165

    450

    3

    76

    90±0.15

    115

    356

    16

    180

    500

    4

    102

    115.6±0.15

    136

    432

    19

    380

    --


    与现有技术相比,本实用新型的优点在于:介质流通时,首先经过通道,进一步的再流向塞体通往导向槽,导向槽内的介质压力产生向上的作用力并推动塞体,保证其配合紧密,那么介质的流速、流量越大,产生的压力也就越大,实现的密封性效果越好,并且实时自动调整,使用方便,阀体内壁堆焊13%Cr的表面镀层抗磨、耐用,使用寿命长。
    X61F焊接式旋塞阀的安装顺序
      1、先沿着垂直方向切割管道,并修整、去除毛刺,测量管径。
      2、使用纱布或钢丝刷清除管道和切割部位,使其金属表面发光发亮。建议不要使用钢丝绒。
      3、在管道的外面和焊接罩的内部涂上焊剂,焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。
      4、要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
      旋塞阀的安装技巧
      1、只要地点允许,旋塞阀应尽量保持接近基准面。
      2、所有安装在高于地面、操作平台或其它易于接触位置2100毫米或更高的工作阀门都应能够让人锤击到其工作的皮带轮。锤击皮带轮应装有U-型夹板,而不能是J-型螺栓夹板。
      3、阀门应既能适合于立式位置安装,也能卧式位置安装。

      旋塞阀的安装注意事项
      1、要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
      2、使用纱布或钢丝刷清除管道和切割部位,使其金属表面发光发亮。建议不要使用钢丝绒。
      3、先沿着垂直方向切割管道,并修整、去除毛刺,测量管径。
      4、在管道的外面和焊接罩的内部涂上焊剂,焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。
    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
