    X643W气动旋塞阀申弘

    产品型号: X643W
    品  牌: 申弘
    • ≧1 台
      ¥1853.00
    所 在 地: 上海青浦区
    更新日期: 2021-09-26
    详细信息

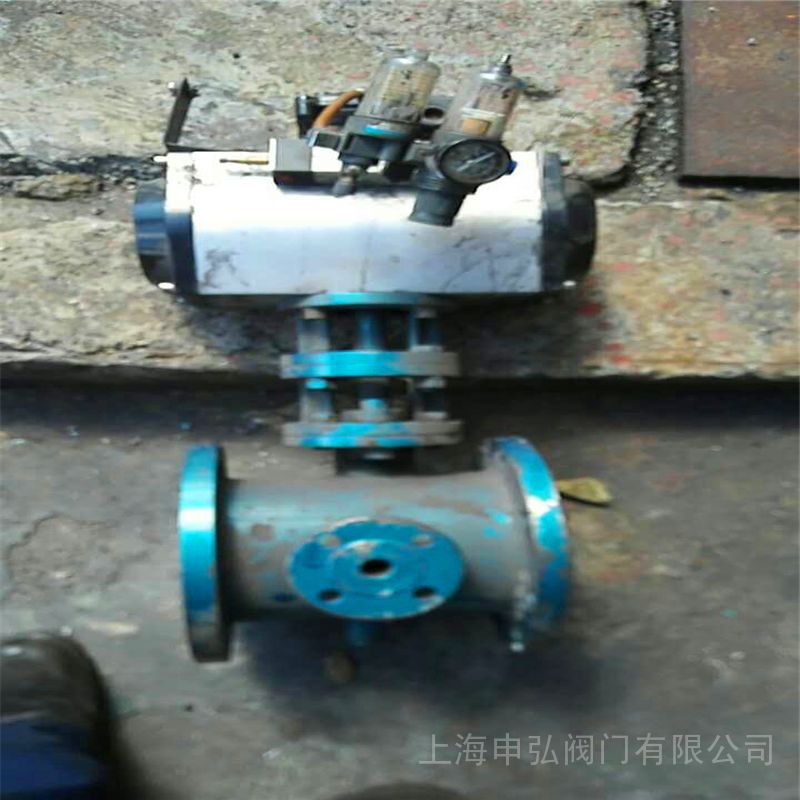

    X643W气动旋塞阀产品说明
    本实用新型公开了一种两步气动开启式旋塞阀,涉及阀门领域,提供一种使用寿命长的两步气动开启式旋塞阀.两步气动开启式旋塞阀包括通过气管依次连接的气源,主减压阀和气动头,气动头驱动旋塞阀,两步气动开启式旋塞阀还包括阀门开度控制装置,阀门开度控制装置连接于主减压阀与气动头之间,阀门开度控制装置控制气动头旋转角度,通过控制气动头旋转角度,进而控制旋塞阀开度.本实用新型适用于旋塞阀控制,尤其适用于控制处于含沙天然气管道下游端和井口等恶劣工况的旋塞阀.

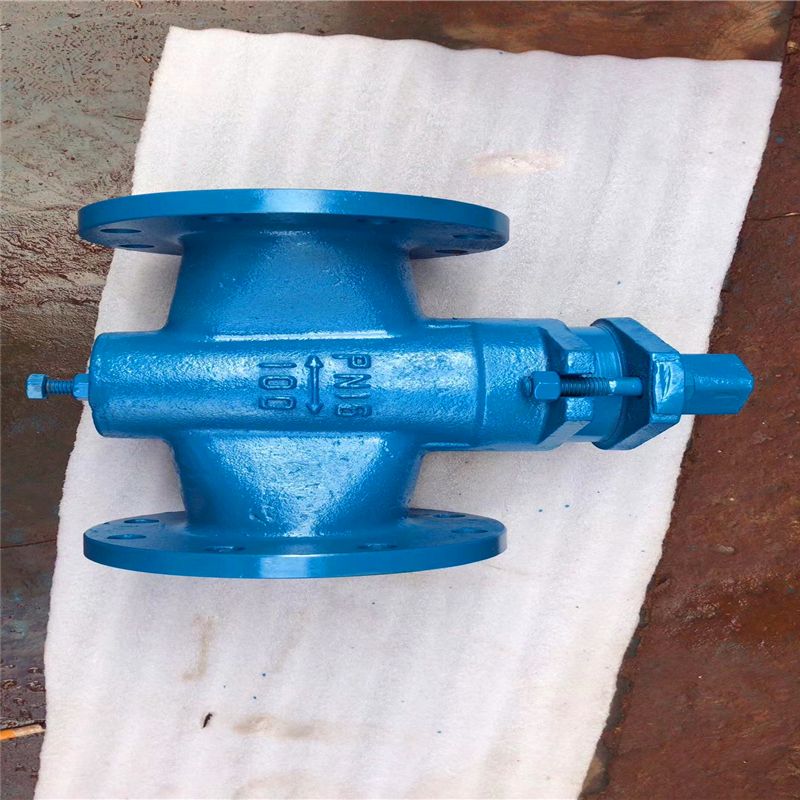

    是用带通孔的塞体做为启闭件,通过塞体与阀杆的转动实现启闭动作的阀门。旋塞阀结构简单,启闭迅速,流体阻力小,近年来作为历早被人们采用的阀门之一,不但没再被球阀等型式的阀门所代替,反而市场呈现愈来愈火爆的趋势。

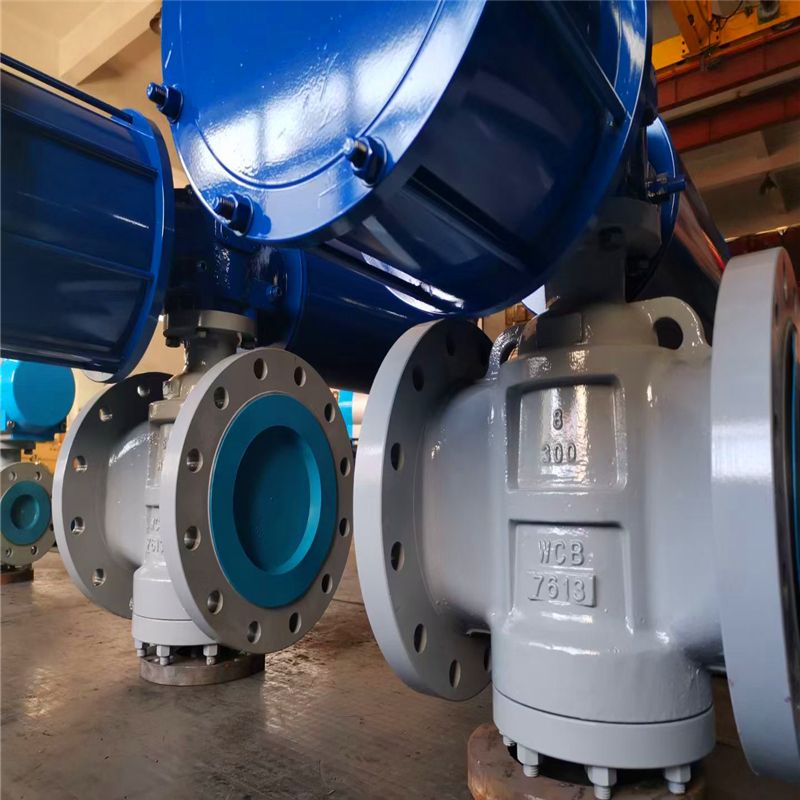

    X643W气动旋塞阀结构特点
    1.阀体进出口端窗口设计为双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。
    2.双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的擦拭作用,又提高了密封面的使用寿命。
    3.整个密封过程可近似认为与管道内压力无关。
    4.PTFE衬套内,根据使用温度和工作介质采用不同材料填充物,润滑好、寿命长。

    X643W气动旋塞阀性能参数

    公称通径DN(mm)

    15~350

    公称压力PN(MPa)

    2.5

    4.0

    6.4

    公称压力
    PS(MPa)

    强度试验

    3.8

    6.0

    9.6

    密封试验

    2.8

    4.4

    7.0

    材料

    代号

    C

    P

    R

    主要零件

    阀体

    WCB

    ZG1Cr18Ni9Ti

    ZG1Cr18Ni12Mo2Ti

    塞子

    35(锻)

    MONEL(合金)

    ZG1Cr18Ni12Mo2Ti

    密封圈

    FTFE(F4)

    PCTEF(F3)

    PVDF(F2)

    调节执片

    PRTFE(增强F4)    PFA(可溶性聚四氟乙烯)

    适用工况

    适用介质

    水,蒸汽,油品

    硝酸类

    醋酸类

    适用温度

    -28~425℃

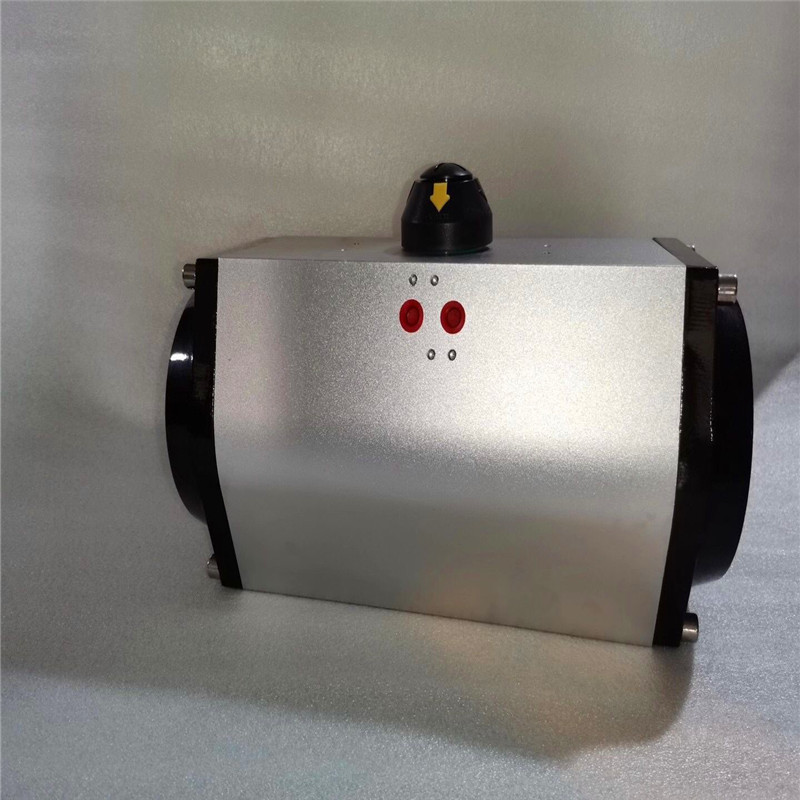

    执行器

    型号

    DA/SR系列,GTD/GT系列,QGSY系列等

    气源压力

    0.4~0.7Mpa

    执行标准

    设计制造

    结构长度

    法兰尺寸

    压力温度

    试验检验

    GB12240

    GB12221

    JB78/GB9113

    GB9131

    GB/T13927

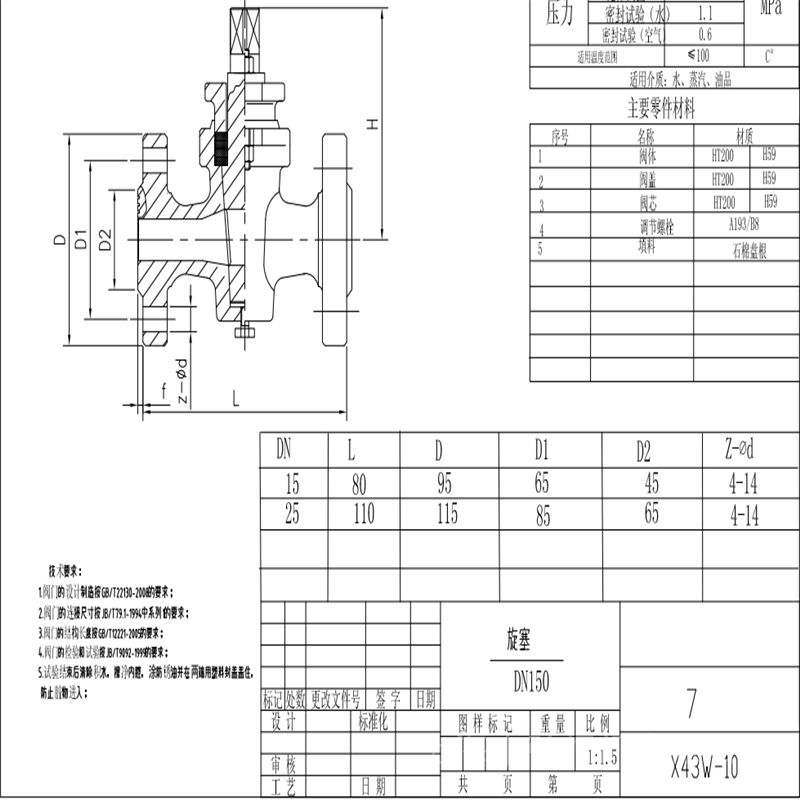

    X643W气动旋塞阀外形尺寸

    称通径DN(mm)

    尺    寸 (mm)

    执行器型号

    1.6MPa

    2.5MPa

    6.4MPa

    L

    D

    D1

    b

    n-Φd

    L

    D

    D1

    b

    n-Φd

    L

    D

    D1

    b

    n-Φd

    15

    130

    95

    65

    14

    4--14

    130

    95

    65

    16

    4--14

    140

    95

    65

    14

    4--14

    可选配DA/SR,QGSY,SY-CH,GTD/GTE,
    AW/AWS系列执行器(以上选配仅供参考具体选用根据实际要求)

    20

    130

    105

    75

    16

    4--14

    130

    105

    75

    16

    4--14

    152

    105

    75

    16

    4--14

    25

    140

    115

    85

    16

    4--14

    140

    115

    85

    16

    4--14

    165

    115

    85

    16

    4--14

    32

    165

    135

    100

    18

    4--18

    165

    135

    100

    18

    4--18

    178

    140

    100

    18

    4--18

    40

    165

    145

    110

    18

    4--18

    165

    145

    110

    18

    4--18

    190

    150

    110

    18

    4--18

    50

    203

    160

    125

    20

    4--18

    203

    160

    125

    20

    4--18

    216

    165

    125

    20

    4--18

    65

    222

    180

    145

    20

    4--18

    222

    180

    145

    22

    8-18

    241

    185

    145

    22

    8-18

    80

    241

    195

    160

    22

    8-18

    241

    195

    160

    22

    8-18

    283

    200

    160

    24

    8-18

    100

    305

    215

    180

    24

    8-18

    305

    230

    190

    24

    8-23

    305

    235

    190

    24

    8-22

    125

    356

    245

    210

    26

    8-18

    356

    270

    220

    28

    8-25

    381

    270

    220

    26

    8-26

    150

    394

    280

    240

    28

    8-23

    394

    300

    250

    30

    8-25

    403

    300

    250

    28

    8-26

    200

    457

    335

    295

    30

    12-23

    457

    360

    310

    34

    12-25

    419

    375

    320

    34

    12-30

    250

    533

    405

    355

    32

    12-25

    533

    425

    370

    36

    12-30

    457

    450

    385

    38

    12-33

    300

    610

    460

    410

    34

    12-25

    610

    485

    430

    40

    16-30

    502

    515

    450

    42

    16-33

    350

    686

    520

    470

    38

    16-25

    686

    550

    490

    44

    16-34

    762

    580

    510

    46

    16-36


    本实用新型公开了一种旋塞阀,其技术方案要点是一种旋塞阀,包括相互配合的阀体、阀杆,所述阀体上设有供介质流过的贯通的通道,与所述通道相交的锥形的阀腔,还包括旋转设于阀腔中的用于启闭的锥形塞体,所述塞体与阀体配合处设有供介质流入使塞体具有向上运动趋势的导向槽,所述塞体上设有通孔,所述通孔连通导向槽和塞体内腔,所述阀体内壁设有堆焊13%Cr的表面镀层。介质流通时,首先经过通道,进一步的再流向塞体通往导向槽,导向槽内的介质压力产生向上的作用力并推动塞体,保证其配合紧密,那么介质的流速、流量越大,产生的压力也就越大,实现的密封性效果越好,并且实时自动调整,阀体内壁堆焊13%Cr的表面镀层抗磨、耐用,使用寿命长。

     1X643W气动旋塞阀安装前的注意事项
    (1)应按照规格型号仔细对阀门进行检查:标签有无损坏、配件是否齐全。
    (2)清除阀内的杂物,接通仪表气,使用信号发生器,对阀门进行开关检查,看开关动作是否正常,并记录开阀速度与关阀速度。观察气动阀门的开启和关闭情况,不应有停顿、缓慢运行现象,开关应灵活旋转、应进行多次反复试验。
    (3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质,以免损伤阀门的密封面,造成不必要的损失。
    (4)阀门起吊时,绳子应按要求系于吊环或法兰上,严禁系于手轮或阀杆等容易损坏的部件。
      2.2X643W气动旋塞阀安装时的注意事项
    (1)用螺栓将阀门在法兰间定位,需确认阀体外径尺寸和配管内径尺寸,阀体外径大时,要在法兰和阀体间留出适当空间,通过点焊将法兰和管道固定在一起。
    (2)拆下阀门,将法兰与管道完全焊接好。待焊接处完全冷却后,再将阀门安装在法兰之间,检查阀门对准后,拧紧法兰螺栓。再开关阀门,检查开关是否灵活。
    (3)对阀门进行全开、全关动作,调整速度控制器,确保阀门的开关速度符合要求,这样阀门才可正常使用。
    (4)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
