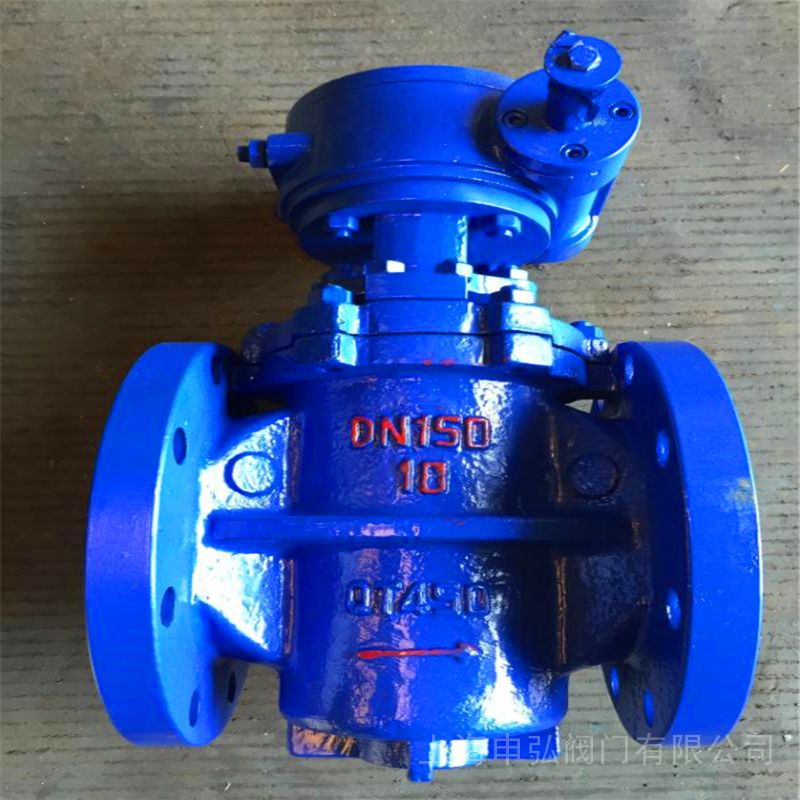

    PLVE电动偏心旋塞阀申弘

    产品型号: PLVE
    品  牌: 申弘
    • ≧1 台
      ¥2853.00
    所 在 地: 上海青浦区
    更新日期: 2021-09-26
    详细信息
    PLVE电动偏心旋塞阀产品说明
    偏心旋塞阀的偏心密封设计,较传统旋塞阀大大降低了操作扭距,且大限度地减少了密封面的磨损,延长了阀门的使用寿命。矩形直通流道,水头损失小,流量调节线性佳。适用于城市污水、工业污水、泥浆及清水等工作环境,作为截流或调节装置使用.适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入 4~20mA 信号及 220V AC 电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电子式电动执行机构。

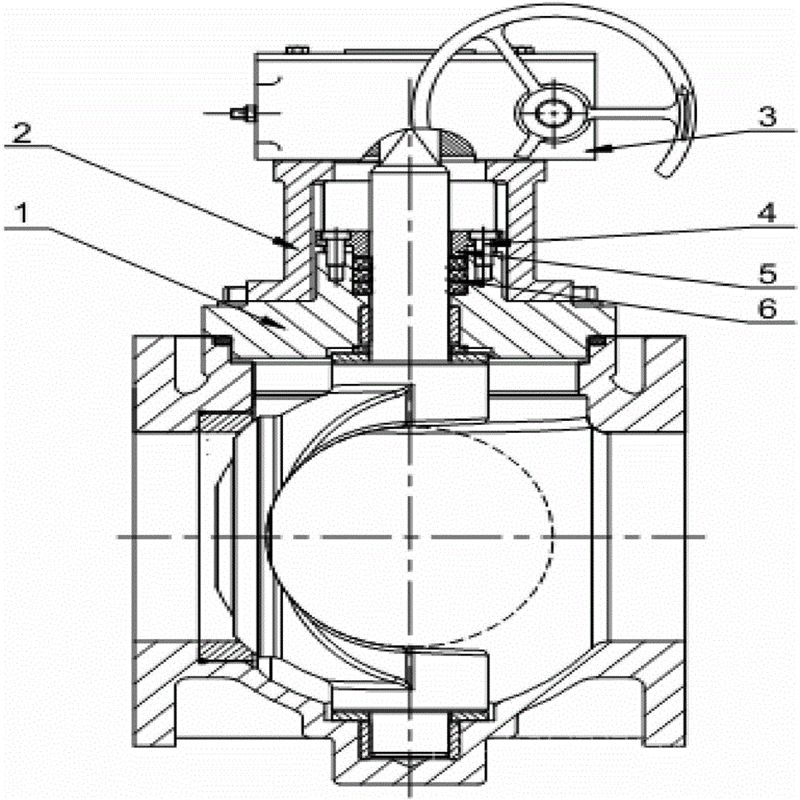

    1、PLVE电动偏心旋塞阀结构形式
      弹性座封偏心圆柱形旋塞阀是一种新型结构的旋塞阀,该阀采用弹性座封偏心结构。旋塞为曲轴式,表面全部包覆橡胶;阀座用耐蚀合金堆焊;与旋塞密封面中心有一定偏心距;流道的过流截面为矩形。
    电动偏心旋塞阀产品特点:
    1、双偏心设计,低磨擦开启和关闭,确保零泄漏。
    2、含镍90%,3mm厚的堆焊阀座,或高性能树脂阀座,能满足多种的耐腐蚀要求。
    3、V型组合密封圈,可在不卸下操作机的情况下进行更换。
    4、密封胶加注口设计,可延长阀门使用周期。
    5、阀轴承为自润滑脂,对阀轴磨损很小。
    6、阀盖和阀体用O形圈密封,螺栓数量减少,方便维修。
    7、理想的线性曲线,可作为调节阀使用。
    8、提供阀门进出压力表接头,方便用户控制和测定流量。
    9、直通流道,圆柱形阀体设计,沉积物不容易规程。
    10、开度显示和开度记忆,方便用户操作。
    11、可配置手动、电动、气动操作机。
    12、旋塞体模压热包胶,无橡胶脱落和冲刷腐蚀的担忧

      2、PLVE电动偏心旋塞阀工作原理
      该种弹性座封偏心结构,曲轴式旋塞不仅有足够的强度来承受高压和传递转矩,而且在阀门全开时可巧妙地避开流道,获得较大的过流面积;表面包覆的橡胶,采用热硫化模压的成形工艺,保证了橡胶与内部金属骨架的牢固黏合,光滑流畅的外表面,准确尺寸的密封面,提高了阀门的耐蚀性能和使用寿命、密封的可靠性和互换性;耐蚀合金堆焊的阀座,密封面接触面积小,与旋塞密封面中心有一定偏心距,确保密封的零泄漏效果,可降低阀门启闭操作力矩,并延长了使用寿命;矩形的过流截面,使阀门用于调节装置时,可获得理想的线性调节特性。
      弹性座封偏心旋塞阀的关闭和开启,是通过旋塞和阀体的偏心运动来实现的。旋塞相对阀体有一个偏心距,阀体上的阀座相对旋塞体的回转中心也有一个偏心距。当旋塞体旋转90°从全开到全闭位置时,旋塞体的密封面就和阀座贴合,从而达到阀门关闭,实现密封目的。
      当阀门处于打开位置时,整个旋塞体离开通道,流体全流量通过,这时通流能力*大,流阻*小。
      当阀门处于调节位置时,旋塞的一部分挡住了通道,流通面积改变,从而使流量得到调节。由于偏心运动,使旋塞在旋转时不与阀座、阀体接触,无磨损,无卡住现象,这一特性特别适合作为自动控制阀。
      当阀门处于关闭位置时,旋塞和阀座接触,由于偏心运动,使旋塞与阀座的密封比压随着输入力矩和介质压力的增加而增加,密封可靠性大大提高。

      3、PLVE电动偏心旋塞阀性能特点
      弹性座封偏心旋塞阀,对传统旋塞阀和半球阀进行了诸多改进,确保产品可靠的使用功能,从下述性能特点中,可以了解到该阀先进的功能和结构设计。
      a、弹性座封结构。弹性旋塞与耐蚀阀座形成的密封结构,确保阀门密封可靠,实现零泄漏。克服了传统旋塞阀和半球阀金属密封易泄漏的缺陷。
      b、偏心密封设计。操作力只作用在阀门密封面接触或脱离的极短行程内,并且随工作压力的降低而迅速减小,密封面无磨损可自动补偿。解决了传统旋塞阀和球阀由于密封面全行程强制挤压,需要较大持久操作力且密封面磨损严重的问题。
      c、整体包胶旋塞。全部口径范围的整体旋塞均采用*新硫化工艺,外表面全部用高性能橡胶包覆,密封弹性佳,耐流体腐蚀和高速流体的冲蚀。克服了传统旋塞阀裸露的金属旋塞和半球阀分离式的球芯,容易受到流体腐蚀的缺陷。
      d、特种耐蚀阀座。不锈钢或纯镍堆焊的阀座与阀体结合牢固,耐固体颗粒的磨损、腐蚀介质的破坏和高速流体的冲蚀。密封件的可互换性高,仅更换阀门旋塞即可继续使用。克服了半球阀浮动式阀座密封件互换性差,后期维护困难的缺点。
      e、矩形直通流道。直通流道,流体水头损失小;矩形截面,可作为手动、电动及气动调节阀使用,流量线性调节特性非常好。克服了传统球阀和半球阀用作调节阀时,其圆形截面的线性调节特性不理想的问题。
      f、一体式弓形阀轴。阀轴与旋塞整体铸造成形,传动强度和刚度高。弓形阀轴设计,在阀门全开时可避开流道,导流效果显著。重量较传统旋塞阀和半球阀轻。
      g、可拆卸阀盖。阀盖与阀体通过螺栓连接,阀门只需拆下阀盖螺栓即可在管道上维护。传统球阀为对开式或筒状阀体,当阀门出现故障时,必须将阀门整体从管道上拆下方可维护。
      h、高强度承压壳体。阀体、阀盖等承压壳体采用高强度球墨铸铁,承压强度和刚度高,比传统旋塞阀和半球阀的灰铸铁重量轻,运输吊装便利。同时作为密封面堆焊基体,与密封面堆焊材料结合工艺性好。
      i、高速介质。高性能球墨铸铁壳体、密封橡胶及堆焊阀座,适用于高速流体的冲蚀。介质使用温度可达-50~135℃,特别适用于各种冷、热水场合。
      j、耐蚀表面处理。可根据介质的腐蚀性及工作环境,灵活选择对应的表面防腐处理方案,确保在各种恶劣工况下的长久使用寿命。


    PLVE电动偏心旋塞阀产品性能参数:

    公称通径DN

    50~800mm

    公称压力PN

    1.0MPa

    工作温度

    0~70℃

    强度试验压力

    1.5MPa

    密封试验压力

    1.1MPa

    适用介质

    污水、原水、清水、空气、油(MBR)

    驱动方式

    把手式、传动帽式、电动、气动

     产品主要零件材料:

    阀体、阀盖、压盖

    旋塞

    阀座

    轴承

    V型密封圈

    球墨铸铁

    球墨铸铁外包NBR或EPOM

    纯镍、不锈钢或特种材料

    青铜或黄铜

    NBR


    PLVE电动偏心旋塞阀产品主要尺寸:

    DN

    D1

    D2

    D3

    C

    n-d

    m-M×n

    L

    H1

    H2

    PLVL型

    PLVS型

    PLVG型

    PLVE型

    PLVP型

    50

    165

    125

    99

    19

    4-Φ19

    -

    178

    84

    143

    225

    265

    315

    265

    65

    185

    145

    118

    19

    4-Φ19

    -

    190

    93

    143

    225

    265

    315

    265

    80

    200

    160

    132

    19

    4-Φ19

    4-M16通孔

    203

    109

    174

    225

    312

    373

    340

    100

    220

    180

    156

    19

    8-Φ19

    -

    229

    128

    174

    225

    312

    373

    340

    125

    250

    210

    184

    19

    8-Φ19

    -

    254

    128

    174

    225

    312

    373

    340

    150

    285

    240

    211

    21

    4-Φ23

    4-M20通孔

    267

    165

    -

    -

    444

    481

    488

    200

    340

    295

    266

    21

    4-Φ23

    4-M20通孔

    292

    198

    -

    -

    464

    508

    558

    250

    395

    350

    319

    24

    8-Φ23

    4-M20深30

    330

    249

    -

    -

    527

    630

    729

    300

    445

    400

    370

    25

    8-Φ23

    4-M20深30

    356

    290

    -

    -

    710

    666

    798

    350

    505

    460

    429

    26

    12-Φ23

    4-M20深30

    432

    330

    -

    -

    723

    767

    -

    400

    565

    515

    480

    28

    12-Φ29

    4-M24深36

    450

    355

    -

    -

    749

    881

    -

    450

    615

    565

    530

    28

    16-Φ28

    4-M24深36

    450

    355

    -

    -

    749

    881

    -

    500

    670

    620

    582

    29

    12-Φ28

    8-M24深36

    660

    427

    -

    -

    903

    1015

    -

    600

    780

    725

    682

    30

    12-Φ31

    8-M27深40

    762

    567

    -

    -

    1015

    1202

    -

    700

    895

    840

    794

    32.5

    16-Φ31

    8-M27深40

    865

    633

    -

    -

    1393

    1351

    -

    800

    1015

    950

    901

    35

    16-Φ34

    8-M30深45

    965

    633

    -

    -

    1393

    1351

    -


    例如,弹性座封偏心旋塞阀可用于泵出口控制阀,兼有防止回流、防止水锤和调节流量的功能。当泵启动时,阀逐渐开大,流量输出慢慢增加,不容易造成水锤,损坏系统上的设备。当泵关闭时,先关阀,再停泵,可提供分段关闭,控制阀能与泵的关闭保持同步,防止水流回流产生水锤。利用旋塞阀的调流和截流作用,可根据管理需要调节管路的送水量。弹性座封偏心旋塞阀,是一种新型的旋塞阀,作为管路的调节或截流装置,已在城市污水、工业污水、泥浆及清水等场合得到广泛应用。

    PLVE电动偏心旋塞阀安装使用
    1、偏心旋塞阀安装时要符合介质流动方向,于箭头方向*;
    2、本阀安装在设备管道上的任意位置,传动装置直立安装;
    3、本阀开启时要顺时针转动手轮,关闭时要逆时针转动手轮,要安开关指示标记旋转到位。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
