    GL41F46衬氟过滤器申弘

    产品型号: GL41F46
    品  牌: 申弘
    • ≧1 台
      ¥1656.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    GL41F46衬氟Y型过滤器产品说明
    本申请属于一种过滤器,具体地说,涉及一种Y型过滤器。衬氟过滤器采用阀体内部构件均为衬里部件,使产品在几乎所有强酸,强碱,盐,强氧化剂和有机溶剂等介质中均能适用。在管道中起过滤作用,是管道安装中不可缺少的阀门配件。

    GL41F46衬氟Y型过滤器 原理:
    过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,以保护阀门设备的正常使用。Y型过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。
    Y型衬氟过滤器的作用:
    衬氟过滤器是用来清除腐蚀性介质中的杂质,保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2,通气网为40-100目/cm2通油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成,因此该产品被广泛应用于各种腐蚀性管路中。

    GL41F46衬氟Y型过滤器产品特点:
    1. 衬氟Y型过滤器体符合《化工管道过滤器》HG/T 21637-1991或《钢制压力容器》GB150-1998规范。
    2.多种内衬氟材料选择:PTFE、PVDF、PFA、ECTFE、FEP、PO、PE。
    3.可耐强酸和强碱,PH可达1-14。
    4.可抵御小分子气体的渗透,包括氧、二氧化碳.
    5.高纯,析出率极低,符合光伏行业的纯净要求。
    6.使用温度宽泛,从超低温度至260℃。
    7.表面极其光滑,摩擦系数很小。
    8.机械性能强,坚固、耐磨损性能佳。

    背景技术:
    Y型过滤器主要应用在石油与天然气输送管线,化工厂、消防管道、水处理厂、海洋石油平台等,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,保护管道上的设备配件免受磨损和堵塞,以保护阀门及设备的正常使用,例如型号为JQGL41H的Y型过滤器。
    目前的Y型过滤器在过滤液体杂质的时候,由于滤筒长期受到水流的冲击,会降低滤筒的使用寿命,且Y型过滤器在连接管道的时候不能精确的连接两个管道,因此会造成管道泄漏。故,为进一步提高Y型过滤器内部滤筒的使用寿命以及精确的连接两个管道避免泄漏的能力,需要提供一种Y型过滤器。

    GL41F46衬氟Y型过滤器性能规范:

    公称压力 /压力等级PN

    GB/DlN/PNl6,2.5(MPa)    ANSI 150Lb/JIS 10K

    法兰尺寸

    JB78/JB79 HG 5010      ANSI B165 JIS 2213-2214

    压力试验

    参照 GB/T 13927 API 598

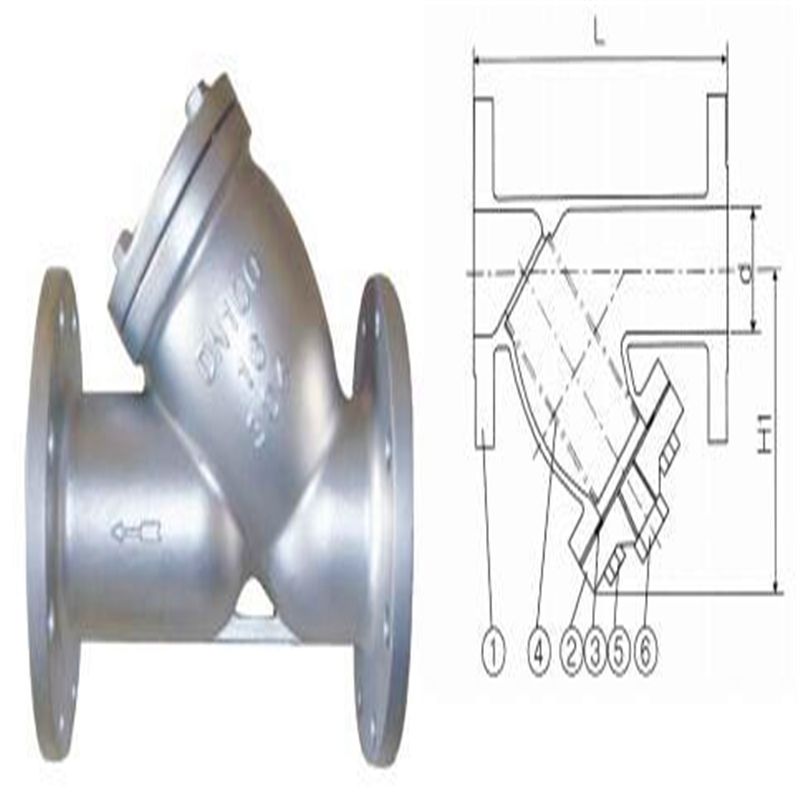

    主要零件材料:

    序号

    零件名称

    材料名称

    1

    阀体

    HT250

    WCB

    CF8

    CF3

    CF8M

    CF3M

    2

    阀盖

    HT250

    WCB

    304

    304L

    316

    316L

    3

    过滤网

    PTFE(F4)+316

    4

    螺栓

    35

    35

    1Cr17Ni2

    1Cr18Ni9

    1Cr17Ni2

    1Cr18Ni9

    5

    螺母

    45

    45

    0Cr18Ni9

    0Cr18Ni9

    0Cr18Ni9

    0Cr18Ni9

    6

    内衬材料

    FEP(F46)、PCTFE(F3)、PTFE(F4)、PO(聚烯烃)

    GL41F46衬氟Y型过滤器外形尺寸

    公称通径

    GL41F46-10/16/25型过滤器

    DN
    (mm)

    NPS
    (in)

    L

    D

    D1

    D2

    b

    f

    H1

    H

    Z-φd

    重量(kg)

    PNl.0~2.5(MPa)

    20

    3/4

    150

    105

    75

    55

    16

    2

    70

    122

    4-14

    3.3

    25

    1

    160

    115

    85

    65

    16

    2

    78

    135

    4-14

    4.2

    32

    11/4

    190

    135

    100

    78

    18

    2

    86

    154

    4-18

    6.6

    40

    11/2

    200

    145

    110

    85

    18

    3

    92

    164

    4-18

    7.3

    50

    2

    230

    160

    125

    100

    20

    3

    102

    182

    4-18

    12

    65

    21/2

    250

    180

    145

    120

    20

    3

    115

    205

    4-18

    16

    80

    3

    280

    195

    160

    135

    22

    3

    135

    232

    8-18

    23

    100

    4

    320

    215

    180

    155

    24

    3

    156

    263

    8-18

    32

    125

    5

    400

    245

    21O

    185

    26

    3

    248

    370

    8-18

    39

    150

    6

    500

    280

    240

    210

    28

    3

    285

    425

    8-23

    52

    200

    8

    600

    335

    295

    265

    30

    3

    362

    530

    8-23

    89

    是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一 定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入,因此,使用维护方便。Y型过滤器又名除污器、过滤阀,是输送介质的管道系统的一种装置,其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作,当流体进入置有一  定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入,因此,使用维护方便。

    GL41F46衬氟Y型过滤器安装
    安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯)要适量。末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。
    警告
    安装1-1/4”(DN32)或更大口径的承插焊过滤器或所有D系列过滤器时,应注意这类过滤器的垫片是非金属材质的,容易由于过热而损坏。因此应缩短焊接时间,并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热(D系列过滤器),建议先将垫片拆下再加热。过滤器的运行及维护系统*初工作一段时间后(一般不超过一周),应进行清洗,以清除系统初始运行时积聚在滤网上的杂质污物。在此后,须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。
    注意:每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。

    GL41F46衬氟Y型过滤器安装维护
    1、衬氟Y型过滤器可以水平安装,也可以垂直安装,进出口方向与阀体上的箭头方向应保持一致。
    2、衬氟Y型过滤器工作一段时间后,滤芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质
    3、清洗杂质时,特别注意北京景辰过滤芯上的丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。如发现衬氟Y型过滤器丝网变形或损坏,需马上更换。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
