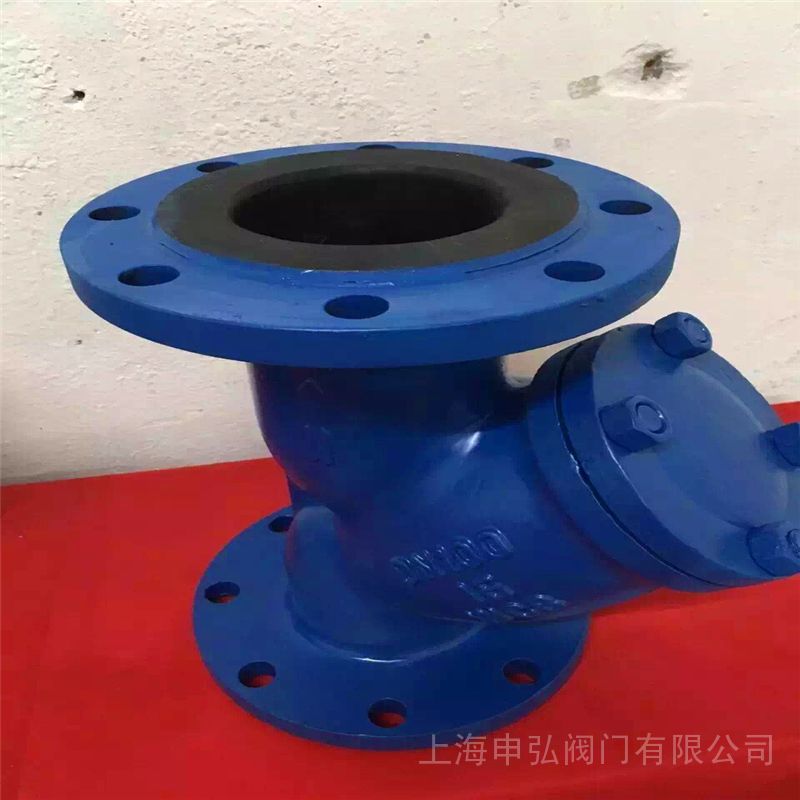

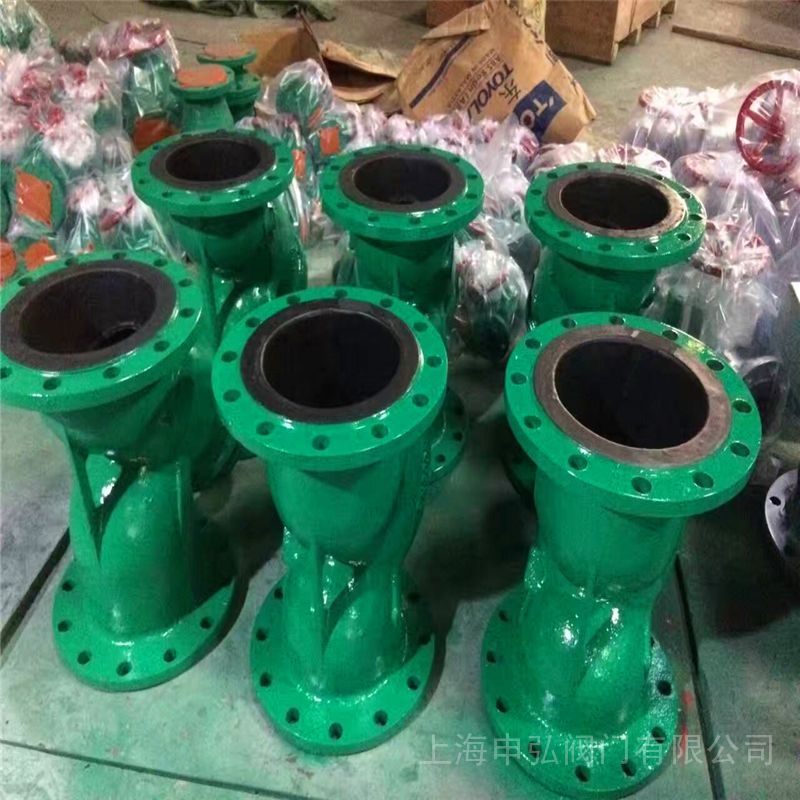

    GL41J衬胶Y型过滤器申弘

    产品型号: GL41J
    品  牌: 申弘
    • ≧1 台
      ¥1656.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    GL41J衬胶Y型过滤器产品说明

    有鉴于此,本申请所要解决的是常规技术中滤筒的使用寿命较低以及不能精确的连接两个管道的技术问题。本实用新型提供了一种Y型过滤器,相比于常规技术,可以起到提高Y型过滤器内部滤筒的使用寿命以及精确的连接两个管道避免泄漏的能力。衬胶过滤器在原有的过滤器阀体结构内腔表面加制覆有可供选择的各种橡胶,可以方便的分离杂质和清除杂质,而不影响流量,具有过滤和排污的功能。

    衬胶过滤器是除去液体中少量固体颗粒的防腐设备。可保护压缩机、泵、仪表和其他设备的正常工作。当流体进入有一定规格的滤网的滤桶后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的的滤桶取出来,处理后从新装入即可,因此,使用维护极为方便。目前已广泛应用于石油、化工、医药、制冷 、轻工、环保等行业。

    是在滤网内部和外部安装一层无毒橡胶,可以有效防止出现任何腐蚀显现,大大增加了设备寿命。衬胶 过滤器的过滤进度可以根据设备的需求进行调试。精密精度可以达到10微米。衬胶 过滤器主要特点是滤速高,过滤面积大,寿面长,无需更换滤网的特点。利用滤网直接拦截水中的杂质,以净化水质及保护系统其他设备正常工作的精密设备,使用不锈钢烧结网。

    GL41J衬胶Y型过滤器滤网的特性:

    1.具有极高的机械强度和耐压强度。加工、焊接与组装性能良好,使用方便。

    2.滤网过滤层在第二层,使其得到了很好的保护和分流,过滤精度均可达到均匀*的过滤性能,保证其具有高稳定性。

    3.滤网选用 316L材质,耐腐蚀性好,耐热性好,可用于-200℃~480℃的温度及酸碱环境的过滤。

    4.滤网有的逆流清洗效果的表层过滤结构,所以逆流清洗效果佳,可反复使用,寿命长。

    5.标准厚度:1.7mm 材质:316L 标准尺寸:500×1000mm、600×1200mm、1000×1200mm。

    衬胶过滤器产品特点:

    1、抗污性强,排污方便;流通面积大,压力损失小;结构简单,体积小,重量轻。

    2、滤芯网材质,均为全不锈钢制作。耐腐蚀性强,使用寿命长。

    3、过滤网密度:为l0—120目,介质:蒸汽、空气、水、油品等、或根据用户要求。

    4、伸缩型特点:拉伸长度,*大位置可移伸100mm。有利于安装方便,提高工作效率。

    为了解决上述技术问题,本实用新型通过以下技术方案得以实现:

    本实用新型提供了一种Y型过滤器,包括阀体,所述阀体的一端开设有环形凹槽,所述环形凹槽与管接头一端设有的环块穿插连接,所述管接头的另一端套接有*法兰,所述*法兰一端的两侧均与伸缩杆的伸缩端固定连接,所述伸缩杆的一端与凹槽的一侧内壁固定连接,所述凹槽开设在固定块的一端,且所述固定块设置在阀体两侧的一端,所述阀体进水孔两侧内壁的一端均固定设有连接块,所述连接块上设有的转轴与挡水薄板一侧转动连接,所述阀体的排污孔通过螺栓与阀盖固定连接,所述阀盖一端设有滤筒座,所述滤筒座的一端设有滤筒,所述阀体的另一端套接有第二法兰。

    作为本实用新型的一种优选技术方案,在一种可能的实施方式中,所述阀体的出水孔处设有过滤网。

    作为本实用新型的一种优选技术方案,在一种可能的实施方式中,所述挡水薄板的外圆直径与进水孔的外圆直径相匹配。

    作为本实用新型的一种优选技术方案,在一种可能的实施方式中,所述滤筒的两侧内壁分别固定设有三个过滤板。作为本实用新型的一种优选技术方案,在一种可能的实施方式中,所述挡水薄板一端设有若干通孔。

    与现有技术相比,本申请可以获得包括以下技术效果:

    1)本申请中的Y型过滤器,通过在*法兰和固定块之间设有的伸缩杆,可以控制管接头到阀体一端的距离,从而精确的连接阀体的进水口与管道的出水口。

    2)本申请中的Y型过滤通过设有的环形凹槽穿插连接有环块,从而可以避免管接头与阀体连接的时候发生泄漏的现象。

    3)本申请中的Y型过滤器,通过设有的挡水薄板,可以减少流水的冲击力冲击滤筒,增加滤筒的使用寿命,避免滤筒的频繁更换。

    4)本申请中的Y型过滤器,通过在滤筒的内部设有三个过滤板,可以分级过滤,增加过滤筒的过滤效果。


    GL41J衬胶Y型过滤器零件材料:

    主要零件部件材料表

    序号

    零件名称

    材料

    1

    阀体

    铸铁、碳钢、不锈钢

    2

    滤芯网

    不锈钢

    3

    衬里层

    丁晴橡胶、三元乙丙橡胶、氟橡胶

    4

    滤网盖

    铸铁、碳钢、不锈钢

    外形结构图:

    GL41J衬胶Y型过滤器连接尺寸:

    产品型号

     (DN)
    公称通径


    连接方式

    (MPa)
    公称压力

     (℃)
    *高允许温度

     (mm)外形尺寸

    L

    H1

    H2

    GL41J

    15—20
    25

    法兰

    1.6

    80

    150
    160

    53
    58

    70
    95

    GL41J

    32

    法兰

    1.6

    80

    1 80

    73

    120

    GL41J

    40

    法兰

    1.6

    80

    200

    75

    135

    GL41J

    50

    法兰

    1.6

    80

    230

    80

    165

    GL41J

    65

    法兰

    1.6

    80

    270

    93

    180

    GL41J

    80

    法兰

    1.6

    80

    290

    100

    189

    GL41J

    100

    法兰

    1.6

    80

    310

    110

    235

    GL41J

    125

    法兰

    1.6

    80

    400

    125

    280

    GL41J

    150

    法兰

    1.6

    80

    430

    143

    345

    GL41J

    200

    法兰

    1.6

    80

    500

    170

    410

    GL41J

    250

    法兰

    1.6

    80

    590

    203

    610

    GL41J

    300

    法兰

    1.6

    80

    650

    230

    690

    GL41J

    350

    法兰

    1.6

    80

    700

    255

    780



    GL41J衬胶Y型过滤器安装维护

    1、Y型过滤器可以水平安装,也可以垂直安装,进出口方向与阀体上的箭头方向应保持

    2、PP材质Y型过滤器工作一段时间后,滤芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。PP聚丙烯Y型过滤器 化工管道PP过滤器 PP-Y型法兰过滤器 北京景辰更*!化工管道PP过滤器 PP-Y型法兰过滤器 DN25-100常备库存

    3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。

    4、如发现塑料过滤器丝网变形或损坏,需马上更换。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
