H64H锻钢焊接式旋启式止回阀产品说明
本实用新型的目的在于提供一种锻钢焊接式高压旋启止回阀，使阀体制 造方便，金加工量小，材料利用率高，并能使用于高压工况。为实现上述目的，本实用新型的技术方案是锻钢焊接式高压旋启止回 阀，包括中空的锻钢阀体，阀体中空部分内铰接有摇杆，摇杆下端连接有阀 瓣，阀瓣与一倾斜设置的阀座面配合安装，摇杆带动阀瓣转动，阀瓣可自由 地靠在阀座面上；所述阀体两侧分别设有锻钢的进口件和出口件，所述进口 件和出口件从阀体两侧的插口插入阀体，阀座面设置在进口件上插入阀体的 一端，进口件、出口件分别与阀体外侧部位焊接连接。

本实用新型采用分体式锻钢制造，将阀体、进口件和出口件分别制造完 成后再进行焊接连接，可有效减小锻件的整体尺寸；进口件、出口件与阀体 之间采用插接连接，在外侧进行焊接，可避免焊接时阔座面的热变形，保证 了阀瓣与阀座面之间定位准确；与现有技术相比，其金加工量少，锻造充分， 可承受高压；该装置能单向隔绝汽水管道中的介质，可用于火力发电站的蒸 汽系统中。

本实用新型公开了一种旋启式止回阀，它是用于防止管路内介质倒流的阀门，其结构包括阀体、阀座、阀盖、阀瓣组件和摇臂杆等，主要是对摇臂杆上端与阀体之间的铰接结构进行了改进，它是在阀体的安装口内壁设有一对水平延伸并带有凹槽的凸台，再将带有阀瓣组件的摇臂杆上端两侧分别设有与凹槽作转动配装的铰轴，故只需将铰轴装入凹槽内即可形成阀瓣组件围绕摇臂杆上端的铰接转动，这种铰接结构显然无需再在阀体上设置轴孔，从而减少穿孔外连接、避免外漏；同时，该铰接设计还具有结构简单、生产安装方便、制造成本低、密封可靠等优点。

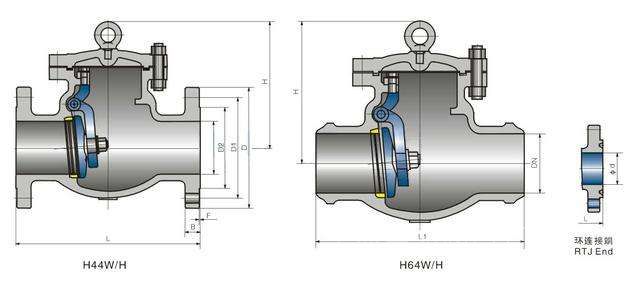

本阀门在使用过程中，介质按图示箭头方向流动。

1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。

2，阀体及阀瓣的密封面采用不锈钢堆焊。

3，本阀门的结构长度按GB12221-1989的规定。



H64H锻钢焊接式旋启式止回阀产品采用标准

┄全径或缩径；

┄内部阀瓣结构为我公司专利技术；

┄承插端符合ASME B16.11；

┄材料按ANIS/ASTM的规定。

┄阀瓣和阀座可根据不同要求更换不同的材质。

◆产品结构设计：

1、结构长度短，其结构长度只有传统止回阀的1/4~1/8 　　

2、体积小、重量轻、其重量只有传统止回阀的1/4~1/20 　　

3、阀瓣关闭快速，水锤压力小 　

4、水平或垂直管道均可使用，安装方便、流道通畅、流体

阻力小、动作灵敏、密封性能好、阀瓣行程短、

关阀冲击力小、整体结构、简单紧凑、造型美观、

使用寿命长、可靠性高。 　

为保证阀瓣启闭位置的稳定，所述阀体中空部分内水平固定有牵制盘， 牵制盘上设有贯穿牵制盘的长槽，所述摇杆上端伸入长槽内并以销轴与牵制 盘相铰接，牵制盘与阀体之间经键相定位，牵制盘上方设有向下压住牵制盘 的螺纹压盖，螺纹压盖与阀体之间螺纹连接，螺纹压盖上方设有阀盖组件， 阀盖组件与阀体之间密封连接。螺纹压盖压住牵制盘，可防止其上下窜动； 摇杆上端伸入长槽内并以销轴与牵制盘相铰接，其连接更加可靠稳定。

为保证阀瓣自由状态下能靠在倾斜的阀座面上，所述阀座面与中剖面的 夹角为5。。阀座面可采用硬质合金在表面堆焊后再精加工而成。

H64H锻钢焊接式旋启式止回阀标准材质明细表

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

H64H锻钢焊接式旋启式止回阀尺寸(MM)和重量(KG)

锻钢焊接式高压旋启止回阀，包括中空的锻钢阀体，阀体中空部分内铰接有摇杆，摇杆下端连接有阀瓣，阀瓣与一倾斜设置的阀座面配合安装，摇杆带动阀瓣转动，阀瓣可自由地靠在阀座面上；其特征在于所述阀体两侧分别设有锻钢的进口件和出口件，所述进口件和出口件从阀体两侧的插口插入阀体，阀座面设置在进口件上插入阀体的一端，进口件、出口件分别与阀体外侧部位焊接连接。

摘要本实用新型公开了止回阀领域内的锻钢焊接式高压旋启止回阀，包括中空的阀体，阀体内铰接有摇杆，摇杆下端连接有阀瓣，阀瓣与一倾斜设置的阀座面配合安装，摇杆带动阀瓣转动，阀瓣可自由地靠在阀座面上；阀体两侧分别设有进口件和出口件，进口件和出口件从阀体两侧的插口插入阀体，阀座面设置在进口件上插入阀体的一端，进口件、出口件分别与阀体外侧部位焊接连接。本实用新型分体锻造，制造完成后再进行焊接连接，可有效减小锻件的整体尺寸；进口件、出口件与阀体之间采用插接连接再于外侧焊接，可避免焊接时阀座面的热变形，保证了阀瓣与阀座面之间定位准确；其金加工量少，锻造充分，可承受高压；该装置可用于火力发电站的蒸汽系统中。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
