H44T铸铁旋启式止回阀产品说明
本实用新型涉及一种止回阀，尤其涉及一种旋启式止回阀，属于阀门技术领域。采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。广泛应用于化工、冶金、制药、水力等多个领域。

背景技术：

旋启式止回阀具有结构简单，工艺性好，流阻小，启闭迅速和安全考考等优点，因此被广泛的应用在石油化工和炼油等工业管道上，用来防止介质倒流和保护主机。现有技术的旋启式止回阀的结构如附

H44T铸铁旋启式止回阀主要优点

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速，水锤压力小

4、水平或垂直管道均可使用，安装方便

5、流道通畅、流体阻力小

6、动作灵敏、密封性能好

7、阀瓣行程短、关阀冲击力小

8、整体结构、简单紧凑、造型美观

9、使用寿命长、可靠性高

实用新型内容本实用新型目的是为了克服现有技术的不足而提供一种阀座不易损坏，阀瓣安装方便且运动时不会产生干涉现象的旋启式止回阀。为达到上述目的，本实用新型采用的技术方案是:一种旋启式止回阀，包括阀体和阀座，所述阀座设置在阀体内，所述阀座上设有*密封面，所述阀座上通过紧固件固定有支座；所述支座上铰链设有一体式的阀瓣；所述阀瓣上设有第二密封面；优选的，所述*密封面上还设有密封圈。

由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点:本实用新型方案的一种旋启式止回阀，阀瓣与支座相连，使得阀座不易损坏，增加了止回阀的使用寿命；阀瓣运动时只有一个支点，安装方便，能够较好的调整活动节点的位置，且运动时不会产生干涉现象，保证了止回阀的正常使用；又由于*密封面的斜角为，止回阀关闭时，阀瓣压在阀座上的压力较大，密封性能好。

H44T铸铁旋启式止回阀​主要性能规范：

主要零件材料：

性能规范：

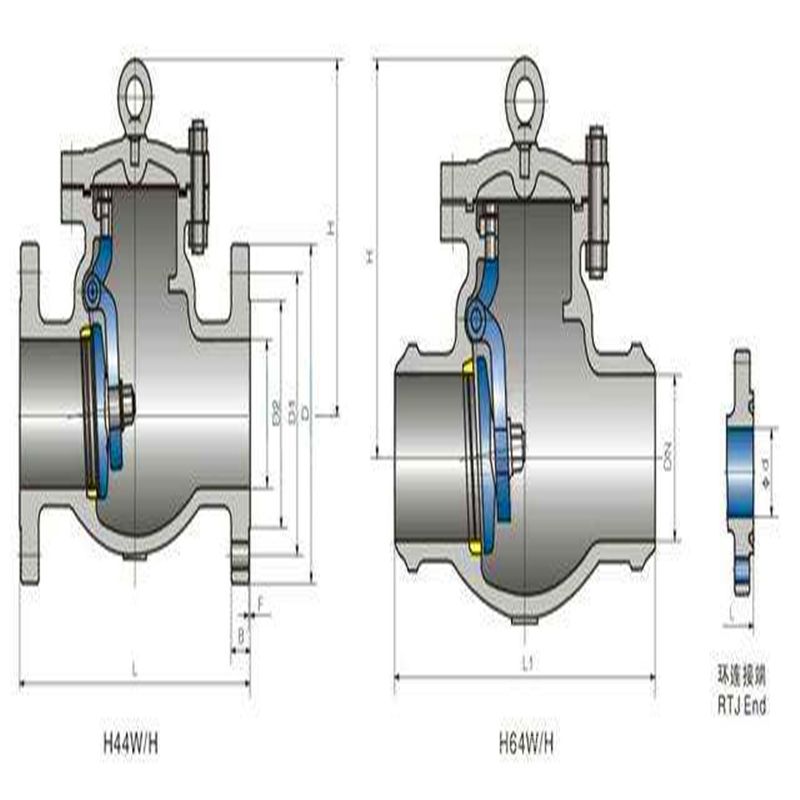

 四、H44T铸铁旋启式止回阀外型和相关连接尺寸（单位：mm）：

本发明公开了一种铸铁旋启式止回阀,包括通水口,通水口上端固定连接有阀体,通水口内部设有密封环,密封环另一端设有阀瓣阀瓣上端固定连接有摇臂,摇臂铰接有环形槽块,环形槽块卡接于阀体内壁,环形槽块活动卡接于阀体上,且环形槽块外端固定连接有把手,把手所在的阀体一侧设有半圆环形开孔,把手贯穿阀体与环形槽块固定连接,且把手左侧设有空腔,空腔内设有圆柱,圆柱外端设有手柄,手柄贯穿阀体与圆柱固定连接,圆柱下端固定连接有弹簧,弹簧另一端固定连接于空腔内壁上,阀体上端开有环形腔孔,环形腔孔所在的阀体外表面上设有扣柱,阀体上端设有阀盖,阀盖下端内壁上设有阶梯块,且其上表面设有铰扣.

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
