H42X大口径升降式底阀产品说明
本水泵进水底阀，包括内部具有流道的阀体和阀芯，所述阀体的下部具有进水口，其特征在于，所述的阀体内设有位于进水口与流道之间的限位盘，所述的阀芯呈球状且位于限位盘的上方，所述限位盘的中部设有当水泵开启时用于连通进水口与流道的圆锥孔，所述阀芯的直径大于圆锥孔的*小直径，所述的流道内设有位于限位盘上方的限位结构。

在该限位结构和限位盘的作用下限制阀体脱落，该处的圆锥孔与阀芯为环面密封，阀芯的密度略大于水的密度，当水泵关闭时，将位于限位盘上方的水保持住，使水泵的进水管和叶轮腔内充满液体，便于水泵下次启动。

在上述的水泵进水底阀中，所述的限位结构包括若干设于流道内侧壁上的挡杆，所述的挡杆沿阀体径向延伸，若干所述的挡杆均匀分布；所述挡杆的长度小于流道的半径，两相对的挡杆之间的距离小于所述阀芯的直径。

在上述的水泵进水底阀中，所述挡杆的内端部具有与上述阀芯相对应设置的圆弧面，若干所述挡杆的圆弧面形成用于限制阀芯上移的限位面。在上述的水泵进水底阀中，所述的挡杆为四个。应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中生产过程调节系统中的重要环节之一，是控制管道内介质单向流向的阀门，阻止介质倒流。底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端。限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用。口径有单瓣，双瓣，多瓣型。有法兰连接和螺纹连接。

H42X大口径升降式底阀结构原理：

底阀由阀底，阀瓣，阀盖，衬套，密封圈等零件组成，详见下图水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。

水泵工作时，由于水向上的冲击力，阀芯会自动升起，此时进水底阀处于开启状态。阀芯上升到一定位置后，球状阀芯与挡杆的圆弧面接触，有效保证球状阀芯升到一定高度不再升高。挡杆之间存在过水间隙，可使水流通过时畅通，减少水流的撞击损失，提高水力效率。当水泵停止工作时阀芯可在自身重力作用下落入到限位盘的圆锥孔内，起到密闭作用。

结构设计合理，当水泵工作时大大改善了水流经过底阀的流动状态，减少水流的撞击损失，提高水泵效率，开启时由于没有弹簧力的作用，减少了克服弹簧力的作用，降低水泵能量消耗，在阀体的外侧设置支架，可对阀体和水泵进行支撑，保证水泵工作过程的稳定性。

产品介绍

  1、规格：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500、DN600、DN700、DN800等规格。

  2、公称压力：0.6—1.0mpa   型号：H42-6

  3、首先在安装前先将阀芯中的木制支撑物去掉，否则不能使用

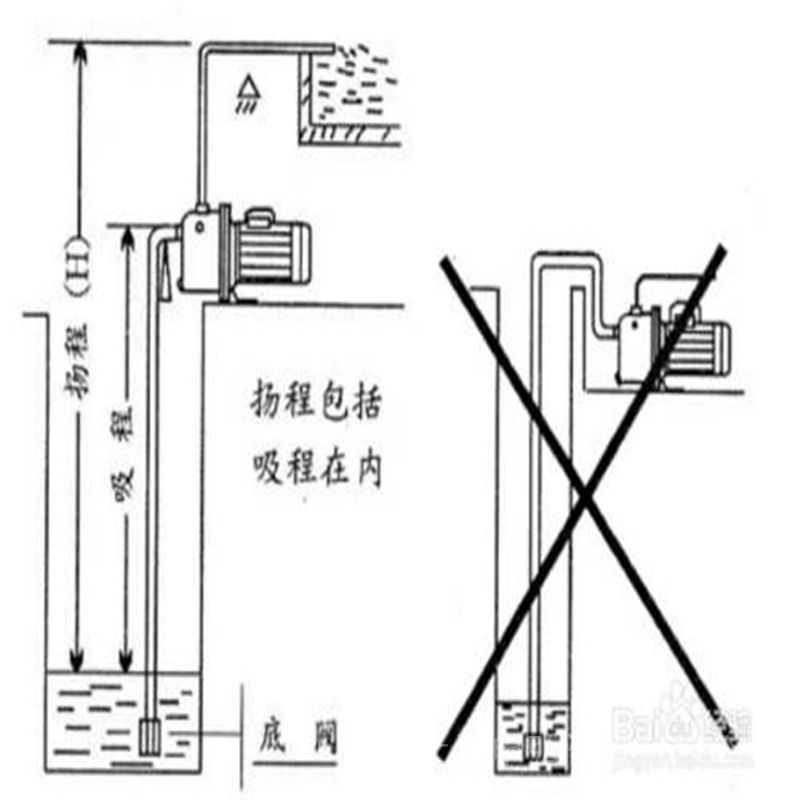

4、安装要求：安装在水泵吸水管的底部，安装时应保证其垂直状态。

5、启动：启动前向引水管中充满水之后迅速启动，造成吸水管内半真空状态，将水吸入竖直管，以完成泵水过程、

 6、检修：一般情况下使用不必检修，当需要检修时，只需将底阀中口打开，更换阀芯橡胶即可，检修后仍按启泵方法启动。

 7、如使用在酸碱浓度较高的流体中，建议您选用不锈钢材质的水上式底阀，同时我厂可根据用户要求生产全塑料水上式底阀或361L（钼尔钛）材质的水上式底阀。

本实用新型提供了一种水泵进水底阀，属于阀门技术领域。它解决了现有的水泵进水底阀水力损失大、稳定性差的问题。本水泵进水底阀，包括内部具有流道的阀体和阀芯，阀体的下部具有进水口，阀体内设有位于进水口与流道之间的限位盘，阀芯呈球状且位于限位盘的上方，限位盘的中部设有当水泵开启时用于连通进水口与流道的圆锥孔，阀芯的直径大于圆锥孔的*小直径，流道内设有位于限位盘上方的限位结构。本实用新型具有水力损失小、稳定性好等优点。

H42X大口径升降式底阀性能规范

零部件材质

H42X大口径升降式底阀外形链接尺寸

本实用新型属于阀门设备技术领域,尤其为一种不锈钢底阀,包括阀体,所述阀体的顶部设有过滤网罩,所述阀体通过螺栓与所述过滤网罩螺接固定,所述阀体的底部固定安装有连接法兰,其特征在于,所述阀体的内腔中设有活门,所述阀体的内腔顶部固定安装有导向圈,所述活门的底部与阀体座连接,所述活门远离所述阀体座的一端位于所述导向圈内,所述活门与所述导向圈滑动连接;通过在滤网上设有防堵装置,在防堵装置与驱动组件的相互配合下,当滤网罩上的进水孔被堵塞时,可通过驱动组件移动滤网,从而将滤网上的插柱插入滤网罩的进水孔内,将堵塞进水孔的杂质清除,有效防止了滤网罩被堵塞,造成底阀通水速率慢或不能正常使用的问题.

H42X大口径升降式底阀安装使用注意事项：

1、在安装前先将阀芯中的木质支撑物去掉，否则不能使用

2、安装要求：安装在水泵吸水管的底部，安装时应保证其垂直状态。

3、启动：首次启动前向引水管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入垂直管，以完成泵水过程。

4、检修：一般情况下使用不必检修。当需要检修时，只需将底阀中口打开，更换阀芯橡胶垫即可，检修后仍按首次启泵方法启动。

一般安装在水泵水下吸管的底端。限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞,主要应用在抽水的管路上。水道和支承的作用。结构形式单瓣。有法兰连接和螺纹连接。由阀体，阀瓣，阀盖，衬套，密封圈等零件组成，水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
