DY30AX缓开缓闭多功能止回阀产品说明
本实用新型涉及一种止回阀，尤其涉及一种良好的多功能止回阀。缓开缓闭止回阀给排水阀门常用于生活供水、消防系统及工业给水系统中。用于控制流量、水位等。以及各种不同用途的减压阀、止回阀等。本公司生产的(DY30AX)缓开缓闭止回阀有阀体、阀盖、阀瓣、阀杆、弹簧、导阀等零件组成。上阀盖与下阀盖之间为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。使用无水质要求，可用于污水、清水及原水系统。

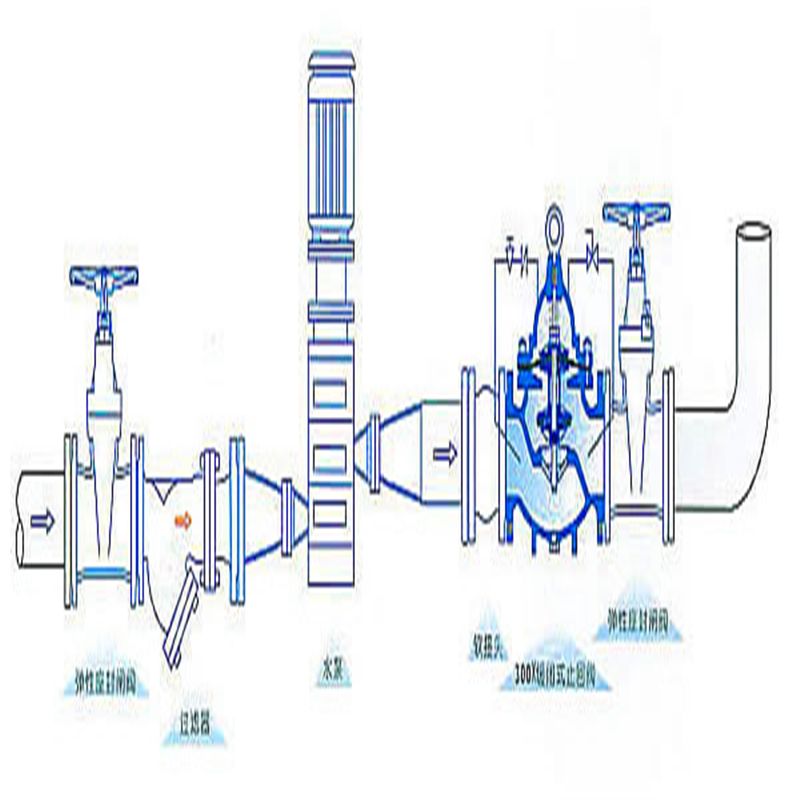

工作原理

1、缓开过程：设定多功能止回阀开启压力为P（P一般小于水泵正常运行的出口压力）,调整弹簧,使X弹力等于P.当水泵刚开启,出口压力低于P时,下塞头关闭,虽然上塞头开启后,但由于小止回阀的单向作用,主阀上腔水不能排出,主阀不能开启.当水泵出口压力上升到等于大于P时,导阀膜片向上运动,带动上,下塞头向上,塞头关闭,塞头开启,主阀上腔水开始排出主阀缓慢打开。

2、运行过程：当主阀上腔水全部排空后,主阀完全开启.相运载于上腔与阀后相通的多功能止回阀,具有水损小,节能的特点。

3、缓闭过程：水泵停止运行,主阀分两极关闭,先快速关闭90％,再缓慢关闭,从而清除了水锤.

（注:1、控制导阀亦可用电磁取代.

2、接在主阀体出口的控制管路同样可接在其他水膜上,水源压力不低于1Kg/cm2）

现有的止回阀阀板密封常采用平面密封，其密封性能差，而采用了密封件的止回阀，其密封件易损坏，达不到止回作用。目前市场上的缓闭止回阀，其缓闭缸位于阀体外部，体积庞大，结构复杂，给包装及运输造成不便，且造价昂贵。同时，目前市场上的止回阀本身不具备伸缩功能，大型止回阀在安装使用过程中，必须另外附设伸缩器，结构复杂，花费又高。

本实用新型的目的在于提供一种密封性能好、结构简单、紧凑的多功能止回阀。

本实用新型的技术方案是为改善止回阀的密封性能，将阀板与阀盖间改为锥面密封，且在阀板上开设有环形密封沟槽，沟槽内设有密封圈。

本实用新型为使止回阀具有缓闭功能，且使其结构紧凑，在其阀体或阀盖内部通过连结筋设有缓闭缸，缓闭缸内设有缸套，缸套内设有活塞，活塞上设有环形密封沟槽，密封沟槽内设有密封圈，活塞与阀板的连结管上设有溢流孔。

本实用新型在阀体一端设有夹兰与伸缩管，以使止回阀本身具有伸缩功能。夹兰、阀体和伸缩管之间形成三角密封沟槽，内设密封圈。

本实用新型在阀体内壁均布有若干导向筋，对阀板的运动具有导向作用。

本实用新型为改善阀体与阀盖的连接密封性，阀体与阀盖之间形成三角密封沟槽结构，沟槽内设有密封圈。

本实用新型具有密封性能好、结构简单紧凑、体积小、造价低、卧立两用、并具有伸缩缓闭功能、功能齐全、使用寿命长。

主要零件材质如下：

性能参数

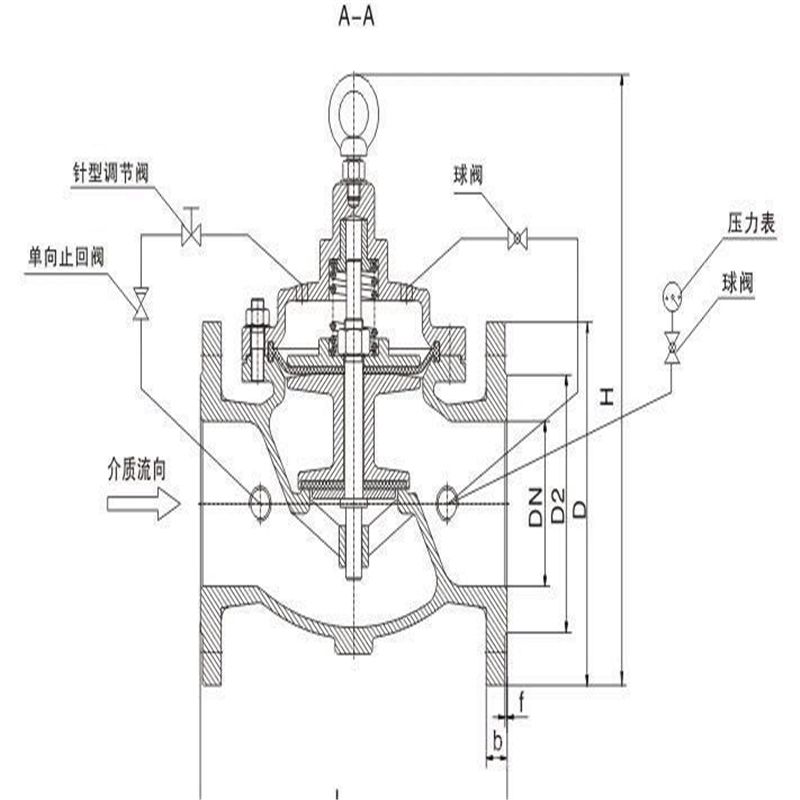

DY30AX缓开缓闭多功能止回阀主要外形尺寸:

​

一种新型多功能止回阀,其阀板与阀盖间改为锥面密封,且在阀板上设有环形密封沟槽,沟槽内设有密封圈。阀体或阀盖的内部设有缓闭缸,缓闭缸内设有缸套,缸套内设有活塞。同时在阀体的一端设有夹兰与伸缩管,伸缩管与阀体内壁和夹兰间为间隙配合。本实用新型密封性能好、结构简单、紧凑、体积小、造价低、卧立两用，并具有伸缩、缓闭功能。功能齐全,使用寿命长,运用范围广。



订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
