LH45X限流止回阀 产品说明
本实用新型公开了一种限流止回阀，包括阀体和设置在阀体上方的阀盖，阀体内设置有倒形阀瓣，阀体的左右两端分别设置有进液口通道和出液口通道，阀瓣包括弹簧、竖杆弹簧腔和密封板，阀盖内侧设置有与阀瓣相配合的导向筒。本实用新型在出液口通道上还设置有限流阀门，这样本限流止回阀在止回时还可以起到限流的作用，避免传统方案中需要用两个液压阀连在一起的缺陷。本实用新型设计合理，结构简单，使用方便，具有很大的推广前景。主要用于多泵并联采用改变台数的方式进行流量调节的系统中，安装在水泵的出口，起限制水泵流量，稳定扬程。使水泵在区内工作，防止低扬程大流量水泵过载烧坏电机。

性能与特点：

◎支持水泵工作点在区内工作：

◎限制水泵大流量，低效率时运行；

◎微阻缓闭止回停泵时，关闭无水锤现象：

◎防止水泵过载超额定电流烧坏电机：

◎无级调节扬程功能；

◎限制扬程可调范围O.1～O.6MPa。出厂时设定在0.1 MPa

◎介质温度：O～150℃。

◎该阀设定一个控制工作扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。

◎控制扬程的设定可以按电机额定电流设定，也可以按工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。

◎该阀的止回功能等同于微阻缓闭止回阀。

在液体流量控制领域中，为了防止液体回流对油箱输油管或者油泵造成伤害，人们经常采用止回阀来防止液体回流。在很多液压控制场所，不仅要防止液体回流对设备造成伤害，有时还需要对液体输出流量做出限制，防止输出液体流量过大、压力过高从而对输出管道或者设备造成损伤，为了解决这个问题人们常常采用一个止回阀连接一个溢流阀或者一个减压阀，这种连接效果可以达到止回和限压的作用，但是需要两个液压阀连接在一起，安装维修麻烦，同时使用成本也较高。

LH45X限流止回阀实用新型内容

为了解决上述在限制流量和防止回流过程中需要利用两个液压阀的缺陷，本实用新型提供了一种能够在止回的同时，达到节流限压效果的限流止回阀。

本实用新型实现上述技术效果所采用的技术方案是:

一种限流止回阀，包括阀体和设置在所述阀体上方的阀盖，所述阀体内设置有倒形阀瓣，所述阀体的左右两端分别设置有进液口通道和出液口通道，其特征在于:所述阀瓣包括弹簧、竖杆弹簧腔和密封板，所述阀盖内侧设置有与所述阀瓣相配合的导向筒，所述出液口通道上还设置 有限流阀门。

优选的，上述的一种限流止回阀，其特征在于:所述弹簧安装在所述竖杆弹簧腔内并且弹簧的一端固定在阀盖内侧。

优选的，上述的一种限流止回阀，限流阀门包括可上下调节的限流挡板和控制所述限流挡板的限流开关。

优选的，上述的一种限流止回阀，竖杆弹簧腔的直径小于导向筒的内径。

优选的，上述的一种限流止回阀，阀盖和所述阀体通过螺栓连接。

优选的，上述的一种限流止回阀，述阀体和阀盖外表面均涂有一层保护膜。

本实用新型的有益效果为:与现有技术相比，本实用新型在出液口上设置了一个限流阀门，人们可以通过控制限流阀门中限流挡板的开口大小来达到控制液体输出流量，本实用新型在防止液体回流的同时也能限流限压，结构简单方便，使用成本低，具有很好的推广效果。

LH45X限流止回阀结构长度及流量系数说明：

​以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内，本实用新型要求的保护范围由所附的权利要求书及其等同物界定。

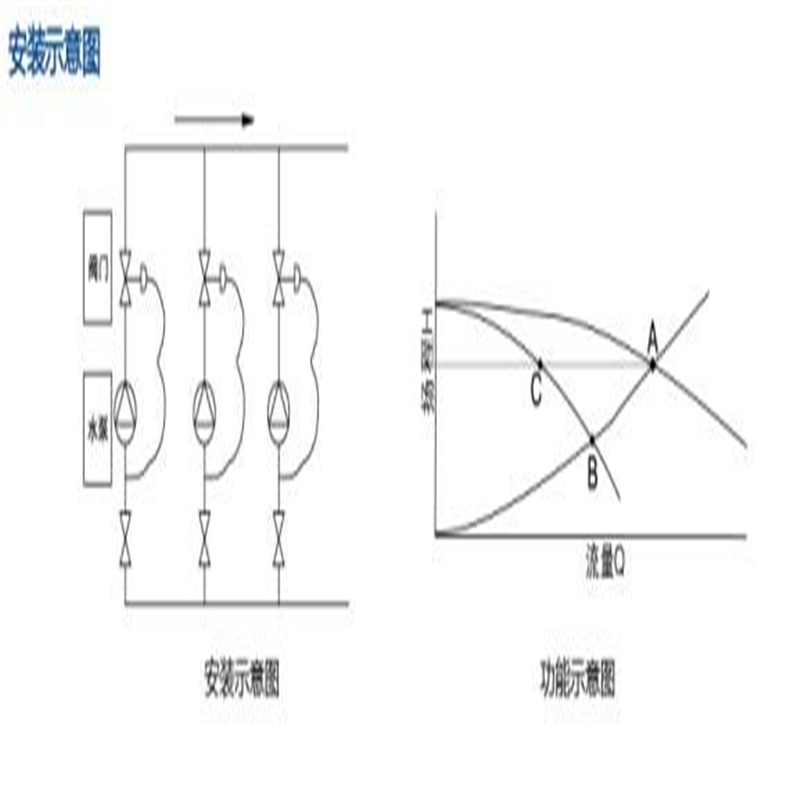

LH45X限流止回阀使用说明：
 ①水力控制阀应采用一备一用安装方式，避免水力阀故障后系统不能正常运行；
    ②水力控制阀的进水端应加装过滤器，防止因杂质颗粒的堵塞而引起水力阀失灵；
    ③水力控制阀一般应水平安装，安装时介质的流向必须与水力阀上箭头方向一致；
    ④水力控制阀安装时，应在其前后两端加装关断阀，方便后续水力控制阀的维护；
    ⑤水力控制阀管段不应有气堵、气阻现象，在管网较高位置等存气段应加装排气阀；
    ⑥阀上的1/2管接头应安装在水泵入口处；可水平安装也可以垂直安装；限流止回阀的需求扬程大于0.1MPa时，先逆时针把四通开大，然后再顺时针逐渐关闭调压阀，关闭过程中出口压力会逐渐增大，直至出口压力为需要扬程时，即完成初调节，反复启闭水泵2-3次，每次运行3-5分钟，出口压力不变即完成调试工作；视水质情况应经常检查出口压力值，当出口压力小于设定值时，应开启过滤器排除污物；

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
