    RCEX电动大口径软密封闸阀申弘

    产品型号: RCEX
    品  牌: 申弘
    • ≧1 台
      ¥11343.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    RCEX电动大口径软密封闸阀 产品说明

    本实用新型公开了一种电动软密封闸阀,包括有阀体,阀体上端设有电动阀盖,电动阀盖上固定连接有电动支架,电动支架上安装有电动装置,电动支架内设有电动夹爪,电动夹爪内固定配合有电动阀杆,电动阀杆上设有台阶,电动阀杆与电动阀盖,电动支架之间设有密封套,密封套上开有多个O型密封槽,多个O型密封槽至少有两个,O型密封槽内放置有O型密封圈,密封套与台阶之间设有减磨垫,台阶下端垫置有倒密封垫.本实用新型实现远距离控制及自动控制,流体阻力小,密封性好,密封面受介质的冲刷和侵蚀小,开闭较省力,介质流向不受限制,不扰流,不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广.弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

    RCEX电动大口径软密封闸阀备注:

    RVXX表示非明杆式闸阀。

    RVXP表示附省力装置。

    RRXX表示明杆式闸阀。

    RRHX表示明杆式附手轮。

    RREX表示明杆式附电动操作装置。

    RVCX表示非明杆式附传动帽。

    RVHX表示非明杆式附手轮。

    RVHS表示非明杆式附信号显示器。

    RCEX表示非明杆式附电动操作装置。

    RVCH表示非明杆式附传动帽卧式操作装置。

    RCEX电动大口径软密封闸阀工作原理

    本实用新型的目的是针对现有技术中存在的技术缺陷,而提供ー种软密封闸阀。为实现本实用新型的目的所采用的技术方案是ー种软密封闸阀,包括阀体和阀板,所述的阀体包括设置在同一直线上的进水口和出水ロ,以及形成在阀体中部与流路垂直的中孔,在所述的阀体中孔上部外周形成有中孔法兰,在所述的中心法兰上表面上与所述的中孔同轴地形成有密封环凹槽。在所述的中心法兰上表面上设置有两个或两个以上的密封环凹槽。所述的密封环凹槽的截面为半圆形。与现有技术相比,本实用新型的有益效果是本实用新型的软密封闸阀在中孔法兰上表面设置密封环凹槽,将密封胶圈嵌设在密封环凹槽内部,可有效避免其在使用时被吹出,同时,利用密封环凹槽对密封胶圈的定位,还可简化安装过程,使安装过程更为简单,避免装配时发生密封胶圈错位导致的质量不良等状況。

    软密封闸阀,包括副体、阀杆和阀盖,阀盖固定在副体上并且内端插入副体,阀杆穿过阀盖和副体,阀盖与阀杆之间设有密封圈,其特征在于,所述阀盖的供阀杆穿过的孔的内端的内壁上设有台阶面,密封圈被压装在阀盖的所述台阶面与副体之间。本系列电装具有功能全,性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

    多回转电动装置按防护类型分:有户外型和隔爆型;

    按控制方式分:有常规型、整体型和整体调节型。按连接型式分:有转矩型、电站型和推力型。

    RCEX电动大口径软密封闸阀型号示例:

    1、Z301-18W:多回转电动装置,输出转矩300N.m(30kgf.m),电站型接口,输出转速18r/min,***转圈数60,常规,三相380V(50Hz)

    2、Z45T-24B/S:多回转电动装置,输出转矩450N.m(45kgf.m),推力型接口,输出转速24r/min,***转圈数120,隔爆型,带手动减速箱。

    3、Z120-24W/240T:多回转电动装置,输出转矩1200N.m(120kgf.m),转矩型接口,输出转速24r/min,***转圈数240圈,整体调节型。


    工作环境和主要技术参数

    电源:

    常规,三相380V(50Hz)

    特殊,三相660V、415V(50Hz、60Hz);单相220V、110V(50Hz、60Hz)

    工作环境

    工作温度:-20~+60℃(特殊订货-40~+80℃)

    相对湿度:≤95%(25℃时)

    防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有d Ⅰ和d ⅡBT4两种,d Ⅰ适用于煤矿非采掘工作面,d ⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。

    防护等级:IP55(特殊订货)

    工作制:短时10分钟(特殊订货30分钟)

    型号规格和主要性能

    所述副体包括副体本体及设于副体本体内的隔离垫,密封圈位于隔离垫与阀盖的所述台阶面之间。

    所述密封圈有两个以上并且轴向并排设置。

    所述阀盖与副体之间通过紧固件固定在一起。

    由于本实用新型的软密封闸阀的阀盖的供阀杆穿过的孔的内端的内壁上设有台阶面,并且密封圈被压装在阀盖的所述台阶面与副体之间,因此可以采用自然状态下内孔孔径大于阀杆的密封圈,从而可在阀杆通过时不至于剪切损坏密封圈,但是在阀盖将其压紧以后,则密封圈径向变形而贴紧阀杆实现密封,另外,由于是设于阀盖上,在使用的时候,即使是出现了泄漏的情况,仅需将阀盖卸下更换密封圈即可,维修十分方便。在软密封闸阀的其它实施例中,隔离垫还可以省略。

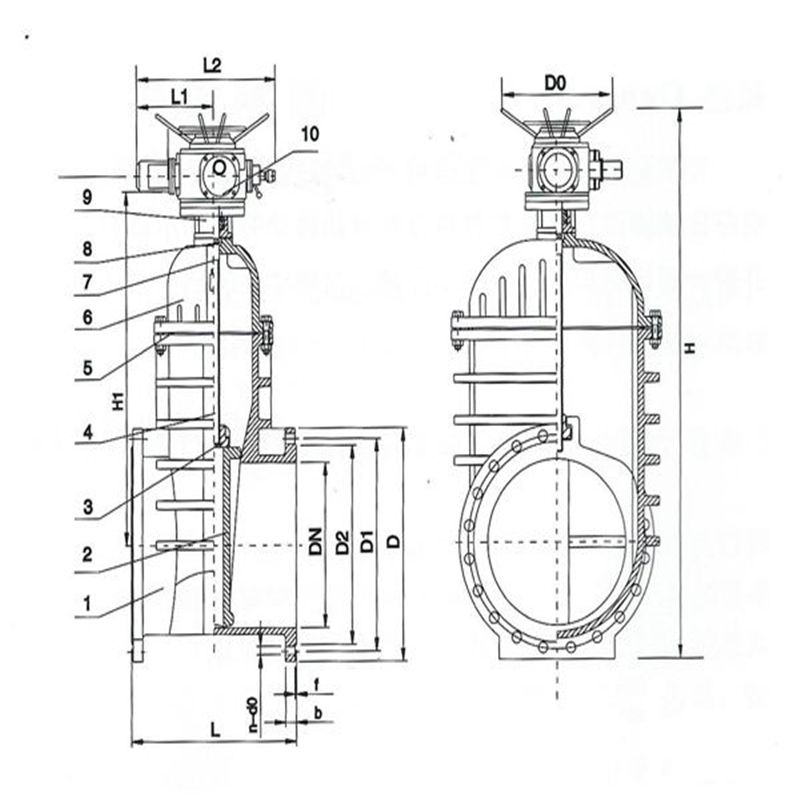

    RCEX电动大口径软密封闸阀主要零部件材料

    NO. 零件名称 材质
    1 阀体 灰铸铁、球墨铸铁、铸钢
    2 闸板 球墨铸铁外覆三元乙丙或丁睛橡胶
    3 阀杆 不锈钢
    4 阀盖 灰铸铁、球墨铸铁、铸钢
    5 支架 灰铸铁、球墨铸铁、铸钢
    6 电动头 铸铁、合金

    主要技术参数

    公称压力:1.0~2.5MPa  工作温度:0~120℃  法兰标准:GB/T17241.6 GB9113
    公称通径:50~400mm 适用介质:水、油、气等  试验标准:GB/T13927 API598

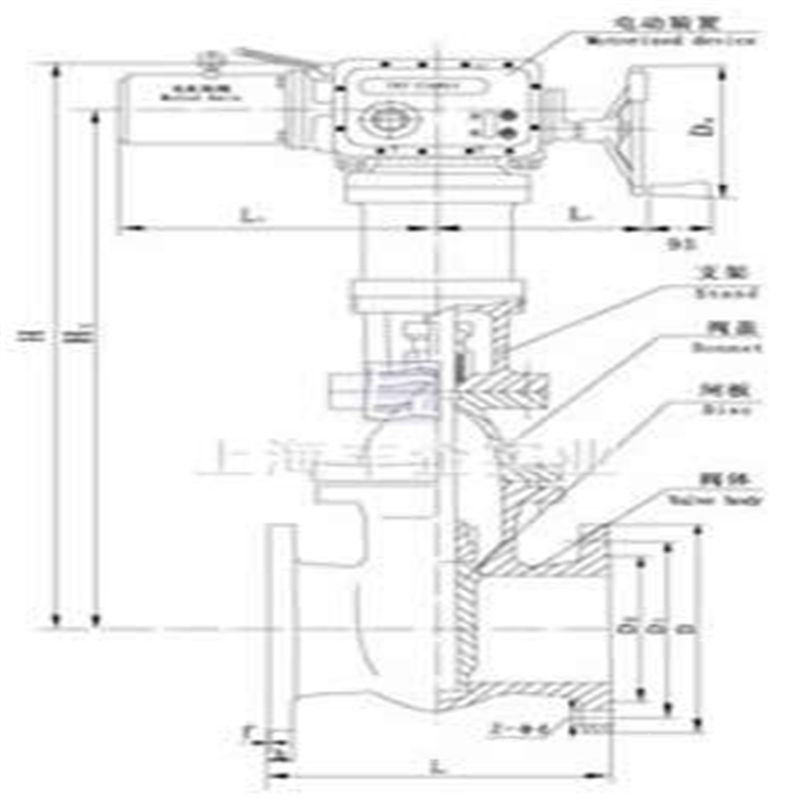

    RCEX电动大口径软密封闸阀外形尺寸

    DN 500 600 700 800 900 1000 1200
    L 457 508 660 720 780 840 960
    H(手轮) 1480 1665 2200 2800 2800 3000 3000
    H(伞齿轮) 1650 1900 2350 2950 2950 3150 3150
    H(电动) 电动装置可由用户

    本实用新型涉及阀门领域,特别是涉及到了一种软密封闸阀。该软密封闸阀包括副体、阀杆和阀盖,阀盖固定在副体上并且内端插入副体,阀杆穿过阀盖和副体,阀盖与阀杆之间设有密封圈,阀盖的供阀杆穿过的孔的内端的内壁上设有台阶面,密封圈被压装在阀盖的所述台阶面与副体之间。由于本实用新型的软密封闸阀的阀盖上设有台阶面,并且密封圈被压装在阀盖的所述台阶面与副体之间,因此可以采用自然状态下内孔孔径大于阀杆的密封圈,从而可在阀杆通过时不至于剪切损坏密封圈,在阀盖将其压紧以后,则密封圈径向变形而贴紧阀杆实现密封,另外,由于是设于阀盖上,在使用的时候,即使是出现了泄漏的情况,仅需将阀盖卸下更换密封圈即可,维修十分方便。

    RCEX电动大口径软密封闸阀安装与维护

    1、 安装:

    (1) 安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。

    (2) 在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

    (3)  切断阀安装前,应先彻底清洗管道。

    (4) 安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。

    (5) 阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。

    (6) 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

    2、  维护:

    (1) 清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。

    (2) 阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

    (3) 阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

    (4) 阀杆:表面损坏,只能换新。

    (5) 推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。

    (6) 压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

    (7) 易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般*多2-3年。

    (8)  阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
