    Z945W电动大口径暗杆铸铁闸阀申弘

    产品型号: Z945W电动
    品  牌: 申弘
    • ≧1 台
      ¥11343.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    Z945W电动大口径暗杆铸铁闸阀产品说明
    本实用新型的目的是针对背景技术存在的缺陷,改进设计一种暗杆楔式闸阀,以达到减化结构及加工工艺,降低耗材和阀门重量及生产成本,提高密封性,减小阀门体积等目的。采用多回转电动装置与铸铁闸阀阀体组成,驱动部分采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对电动铸铁闸阀进行控制,也可以现场手动操作,也可以与计算机配合实现计算机自动控制。电动铸铁闸阀广泛用于石油、化工、制药、电力等行业,在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
    本实用新型的解决方案是将填料小头省去,而在盖体上部直接增设一用于密封的填料室,并将取消而用挡圈配合止动环代替其功能,对阀杆轴向定位;同时将闸阀的流体进、出孔由圆柱形孔道改为内端直径较小,而外端直径较大的锥体形孔道,并相应减小闸板的直径及阀体内腔的体积,从而实现其目的。

    本实用新型涉及排水阀门技术领域,具体为一种暗杆楔式闸阀。暗杆闸阀的传动螺纹位于阀体内部,在启闭过程中,阀杆只做旋转动动,闸板在阀体内升降。因此,阀门的高度尺寸小。明杆闸阀的阀杆带动闸板一起升降,阀杆上的传动螺纹在阀体外部,因此,可根据阀杆的运动方向和位置直观地判断闸板启闭和位置,而且传动螺纹便于润滑和不受流体腐蚀,但它要求有较大的安装空间。楔式闸阀单闸板结构简单,尺寸小,使用比较可靠,它用于常温和中温的各种介质和压力的环境。
    Z945W电动大口径暗杆铸铁闸阀具有以下优点:
    1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
    2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
    3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
    4、水锤现象不易产生。原因是关闭时间长。
    5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
    6、结构长度(系壳体两连接端面之间的距离)较小。
    7、密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。
    8、价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。
    9、形体简单 , 结构长度短,制造工艺性好,适用范围广。
    10、结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料.密封可靠.操作轻便灵活.

    作为本实用新型的一种优选实施方式,所述过滤装置上设有固定支架,所述固定支架是通过焊接与过滤装置固定连接。
    作为本实用新型的一种优选实施方式,所述阀体外侧设有保温层,所述保温层是通过粘贴与阀体固定连接。
    作为本实用新型的一种优选实施方式,所述法兰外侧设有密封垫,所述密封垫是通过粘贴与法兰固定连接。
    作为本实用新型的一种优选实施方式,所述阀盖右侧设有导线,所述导线是通过电性连接于加热片。
    本实用新型的一种暗杆楔式闸阀,有益效果如下:
    1. 该一种暗杆楔式闸阀,通过在阀体内部设置加热片,暗杆楔式闸阀在冬季使用的过程中,当阀体内部的水会冻住时,能及时进行化冻处理,不影响人们的生产和生活,适合推广使用。
    2.该一种暗杆楔式闸阀,通过在阀体内侧设置过滤装置,将水中的异物进行过滤处理,避免了暗杆楔式闸阀堵塞现象,增加了暗杆楔式闸阀的使用寿命,减少了成本的使用,方便人们的使用。
    本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定,取得了全系列的防爆合格证。

    Z945W电动大口径暗杆铸铁闸阀特点:
    1、 全中文显示:一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
    2、 相序自动纠正:执行机构旋向可自由设定,也可自由校正电源相序。
    3、 缺相保护:具有电源缺相保护功能。
    4、控制模式:提供4~20mA信号反馈(可提供特殊量控制)。远方控制信号、反馈信号均与内部实现电气隔离。
    5、 禁动延时保护:避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
    6、电子互锁保护:在一个指令正在执行且保持有效,再施加另一个反向控制指令时(即两个指令同时存在并有效),此时电动执行器将停执行完个指令后再执行下一个指令。
    7、瞬间过力矩保护:当开或关向力矩瞬间被顶开,阀门将停下不动作,即使力矩开关瞬间顶开后闭合,阀门仍不会动作,只有向反向动作一下,即可解除过力矩保护。

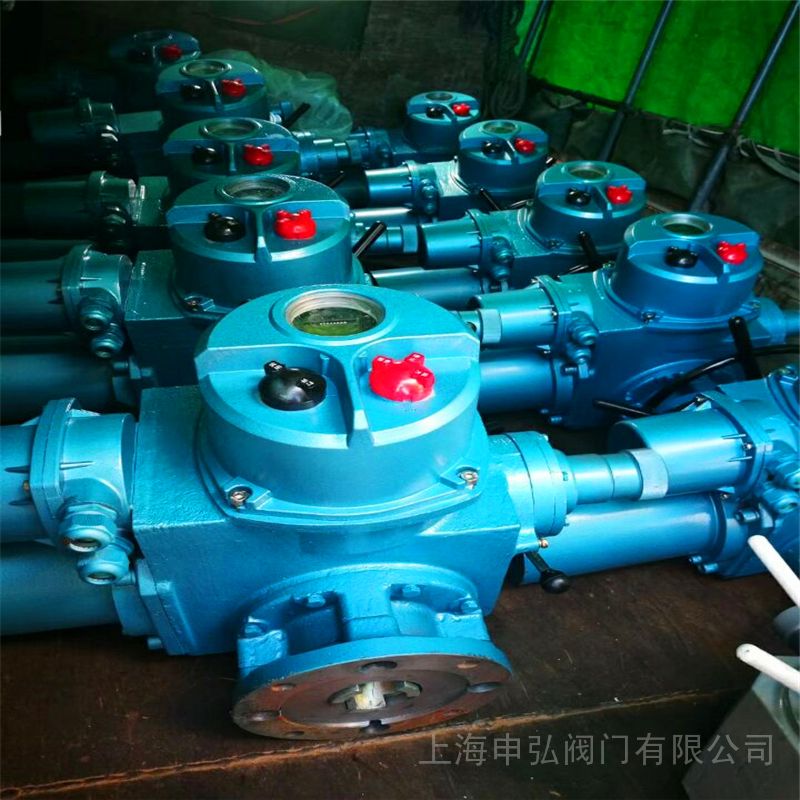

    Z945W电动大口径暗杆铸铁闸阀电动执行器表1



    型号

    规格



    转矩

    (N·m)



    推力

    (KN)



    *大阀杆

    直径(mm)



    手动

    速比



    输出转速

    (r/min)



    电机功率

    (KW)



    电流

    (A)



    参考重量(Kg)

    DZW5

    50

    20

    28

    1:1

    12/36

    0.12/0.18

    0.57/0.83

    28

    DZW10

    100

    40

    28

    1:1

    18/36

    0.25/0.37

    1.03/1.38

    45

    DZW15

    150

    40

    28

    1:1

    18/36

    0.37/0.55

    1.38/2.2

    46

    DZW20

    200

    100

    40

    1:1

    18/36

    0.37/0.75

    1.38/2.62

    56

    DZW30

    300

    100

    40

    1:1

    18/36

    0.55/1.1

    2.2/4

    58

    DZW45

    450

    150

    48

    1:1/20:1

    或20:1

    24/36

    1.1/1.5

    4/4.12

    110

    DZW60

    600

    150

    48

    1:1/20:1

    或20:1

    24/36

    1.5/2.2

    4.12/5.25

    112

    DZW90

    900

    200

    60

    1:1/25:1

    或25:1

    24/36

    2.2/3

    5.25/7.9

    140

    DZW120

    1200

    200

    60

    1:1/25:1

    或25:1

    24/36

    3/4

    7.9/8.87

    142

    DZW180

    1800

    325

    70

    22.5:1

    18/36

    4/7.5

    8.87/15.6

    250

    DZW250

    2500

    325

    70

    22.5:1

    18/36

    5.5/10

    12.05/20.5

    255

    DZW350

    3500

    700

    80

    20:1

    18/24

    7.5/10

    15.6/20.5

    330

    DZW500

    5000

    700

    80

    20:1

    18/24

    10/15

    20.5/26.6

    350


    Z945W电动大口径暗杆铸铁闸阀要零件材料

    1 阀体 灰铸铁、铸钢
    2 闸板 碳钢+合金钢、灰铸铁、灰铸铁+黄铜
    3 阀杆 碳钢、不锈钢、黄铜
    4 垫片 四氟垫片、金属石墨垫片
    5 大阀盖 灰铸铁、铸钢
    6 小阀盖 灰铸铁、铸钢
    7 填料 句四氟乙烯、柔性石墨、浸油石棉盘根
    8 支架 灰铸铁、铸钢
    9 电动执行器 壳体(HT200、WCB)

    相关技术参数:

    型  号

    公称压力

    Mpa

    试验项目(Mpa)

    工作温度

    适用

    介质

    强度(水)

    密封水

    低压气密封

    Z945T-10

    1.6

    2.4

    1.76

    0.6

    ≤100

    水、油品、蒸汽等介质

    Z945T-16

    1.6

    2.4

    1.76

    0.6

    ≤100

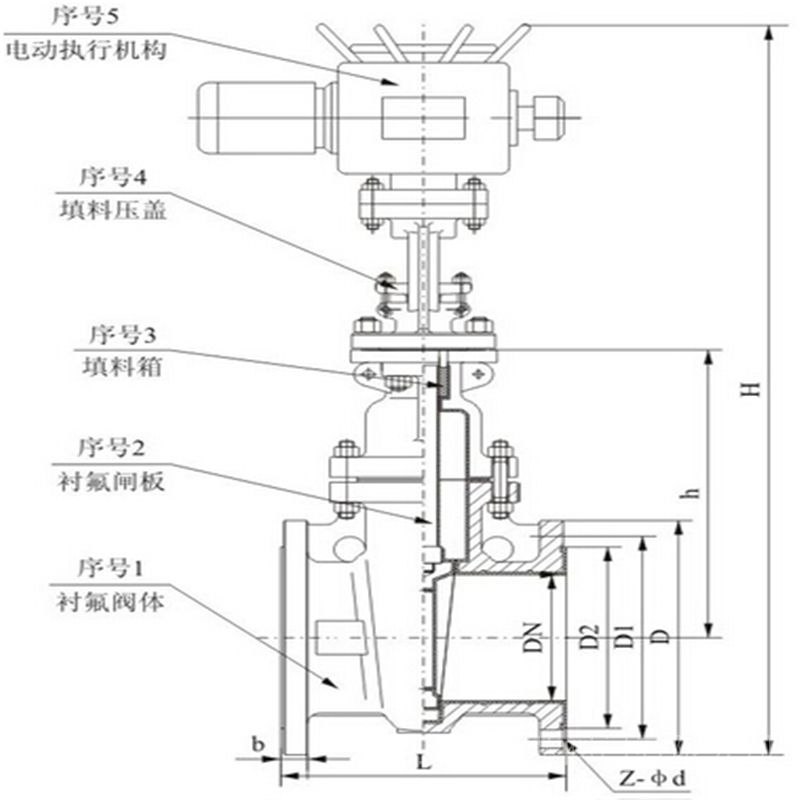

    Z945W电动大口径暗杆铸铁闸阀​相关连接尺寸:

    型号

    DN

    L

    D

    D1

    D2

    b-f

    n-Φd

    H

    D0

    重量



















    Z945W-10

    Z945T-10

    40

    165

    145

    110

    85

    18-3

    4-18



    50

    178

    160

    125

    100

    20-3

    4-18



    65

    190

    180

    145

    120

    20-3

    4-18



    80

    203

    195

    160

    135

    22-3

    4-18



    100

    229

    215

    180

    155

    22-3

    8-18

    757



    88

    125

    254

    245

    210

    185

    24-3

    8-18

    802



    103

    150

    267

    280

    240

    210

    24-3

    8-23

    843



    122

    200

    330

    335

    295

    265

    26-3

    8-23

    993



    178

    250

    380

    390

    350

    320

    28-3

    12-23

    1097



    239

    300

    420

    440

    400

    368

    28-4

    12-23

    1194



    323

    350

    450

    500

    460

    428

    30-4

    16-23

    1269



    431

    400

    480

    565

    515

    482

    32-4

    16-25

    1445



    555

    450

    510

    615

    565

    532

    32-4

    20-25

    1558



    720

    500

    540

    670

    620

    585

    34-4

    20-25

    1658



    908

    600

    600

    780

    725

    685

    36-5

    20-30

    1758



    1148

    700

    660

    895

    840

    800

    40-5

    24-30

    1976



    1800

    800

    720

    1010

    950

    905

    44-5

    24-34

    2136



    2340


    其结构和原理都为本技术人员均可通过技术手册的知或通过常规实验方法获知,本实用新型解决的问题是,本实用新型通过上述部件的互相组合能够实现,加热片的使用,在对暗杆楔式闸阀在冬季使用的过程中,当阀体内部的水会冻住时,能及时进行化冻处理,不影响人们的生产和生活,适合推广使用,过滤装置的使用,将水中的异物进行过滤处理,避免了暗杆楔式闸阀堵塞现象,增加了暗杆楔式闸阀的使用寿命,减少了成本的使用,方便人们的使用。是做直线运作的阀门,它与Z型多回转执行机构相配,有开关型和智能型。此类阀门操作非常简单是一种*常见的启闭式阀,它利用闸板的上下运作来接通和关闭管道中的流体介质。

    Z945W电动大口径暗杆铸铁闸阀安装注意事项及要点:
      1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
      2、带有旁通阀的阀门在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。
      3、带传动机构的闸阀,按产品使用说明书的规定安装。
      5、如果阀门经常开关使用,每月至少润滑一次。
      6、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
      7、安装在保温管道上的各类手动阀门,手柄均不得向下。
      8、带传动机构的闸阀,按产品使用说明书的规定安装。
      9、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB50243标准要求,以阀瓣密封面无渗漏为合格。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
