KZ643WF气动撑开式平板闸阀申弘
详细信息| 询价留言KZ643WF气动撑开式平板闸阀 产品说明
本实用新型属于阀门领域,涉及一种闸阀,具体涉及一种撑开式双闸板带导流孔平板闸阀。本实用新型的有益效果是:本实用新型中的闸板的前后两侧分别设有撑开弹簧,从而闸板在开启和关闭的过程中,撑开弹簧会将左阀座和右阀座撑开,左阀座及右阀座均与闸板不再接触,从而左阀座和闸板之间以及右阀座和闸板之间不存在摩擦力,进而减小了闸板的开启扭矩和关闭扭矩,提高了闸板和阀座的使用寿命。另外,闸板的前后两侧分别设有扣座弹簧,扣座弹簧的两端分别与左阀座和右阀座连接,从而扣座弹簧将左阀座和右阀座均与闸板适度贴合在一起,从而实现了左阀座和闸板之间以及右阀座和闸板之间在闸板全开或全闭时的良好密封,使得在工作中,阀腔内无压力源,无介质进入,工作的安全性能高。本实用新型的撑开式平板闸阀整体使用寿命长,维修次数少,方便了生产运行,节约了生产成本,提高了生产安全程度,可靠性高,且结构紧凑简单,制造成本低,适用于各种工况。
本实用新型涉及一种低压力,小通径气动平板闸阀.其特征是:与闸板相对的上阀体上设有唇形密封圈;闸板后部的阀杆即为气缸活塞杆,连接着活塞.唇形密封圈的采用,充分利用管道压力作用于唇形密封圈内表面,加强密封效果.将闸阀杆与气缸元件制造成一体,保证了气缸轴心线与闸板轴心线的同轴度,减少了过渡部件,降低了制造成本.

KZ643WF气动撑开式平板闸阀工作原理:
1.执行机构的输出力通过阀杆作用于主阀芯时,被设计一定角度,主阀芯,转换成水平方向左右的力,又通过次阀芯,密封盘紧压两阀座,形成双阴断密封,密封不泄漏,力矩小,开关阀门密封结合面无摩擦,从根本上解决了阀芯在阀体卡死或打不开的弊病现象。
2.气动执行机构采用活塞式机构,电磁阀作为控制气缸上下部分的进气,排气的切换元件,以控制启闭件作垂直上下位移,控制阀门开启与关闭的目的,
3.配用回讯器用于发送阀门开关状信号,电磁阀实现远距离控制,集中控制,自动控制,和现场操作。
4.气动执行机构,灵活可靠气动---手动转动机构,直接地进行由气动至手动,或手动至气动的操作方式转换过程。
5.阀启闭状态的现场指示,上装的外伸示指示杆的上升和下降,标志阀门全开时(外伸指示杆位于 位置),阀门全关闭时(外伸指示杆位于 位置)。
6.带弹簧复位的单作用气动装置或空气罐系列确保电源,气源时故障自动开关,安全,可靠,讯速,环保,节能。

KZ643WF气动撑开式平板闸阀发明内容
本实用新型目的是为了克服现有技术的不足而提供一种结构合理、使用方便、磨损小、寿命长、撑开式双闸板带导流孔平板闸阀。为达到上述目的,本实用新型采用的技术方案是:一种撑开式双闸板带导流孔平板闸阀,它包括:
阀体,所述阀体内开设有贯穿其的流道,它的外壁上设有与其一体成型且与所述流道相连通的*容纳室,它的外壁上还设有与其一体成型且与所述流道相连通的第二容纳室,所述*容纳室和所述第二容纳室相对设置;
闸板组件,所述闸板组件可上下升降地插设与所述阀体内,它包括主闸板、设置于所述主闸板一侧且与其相配合的副闸板、开设于所述主闸板和所述副闸板下部且与所述流道相配合的通孔以及嵌设于所述主闸板和所述副闸板之间且底部延伸至所述通孔处的摆动块;
阀座,所述阀座嵌设于所述阀体的内壁上且与所述闸板组件相配合;

KZ643WF气动撑开式平板闸阀性能规范
压力等级 常温下试验压力(MPa) 工作
压力适用温度 适用介质 左密封 右密封 壳体 气体低
压密封"KZ"型 "Z"型 公称
压力
1.6 1.76 1.76 2.4 0.5~0.7 1.6 "G"型
-29~250"D"型
-45~121通用型
-29~121含H2S和
CO2
800Mg/Nm石油
天然气
水等2.5 2.75 2.75 3.75 2.5 4 4.4 4.4 6 4 6.4 7.04 7.04 9.6 6.4 10 11 11 15 10 磅级
Lb
150 2.07 2.07 2.93 1.93 300 5.52 5.52 7.58 5.06 400 7.31 7.31 70.0 6.75 600 11.03 11.03 15.0 10.12 900 16.54 16.54 22.4 15.19
KZ643WF气动撑开式平板闸阀主要零件材料
KZ643WF气动撑开式平板闸阀主要外形尺寸及连接尺寸(JB/T79.1-1994)零件名称 材料 "Z"型 "KZ"型 阀体、阀盖 WCB碳素铸钢 闸板 合金钢(表面经过特殊处理或焊硬质合金) 阀杆 不锈钢 抗硫不锈钢 阀座 合金钢 合金钢(焊硬质合金) 中法兰螺栓 35CrMoA 中法兰螺母 35(碳钢) 阀杆螺母 铝青铜 填料 填充四氟、膨胀石墨 密封圈 填充四氟、丁睛橡胶 填充四氟、氟橡胶 密封脂 耐油密封脂 抗硫密封脂

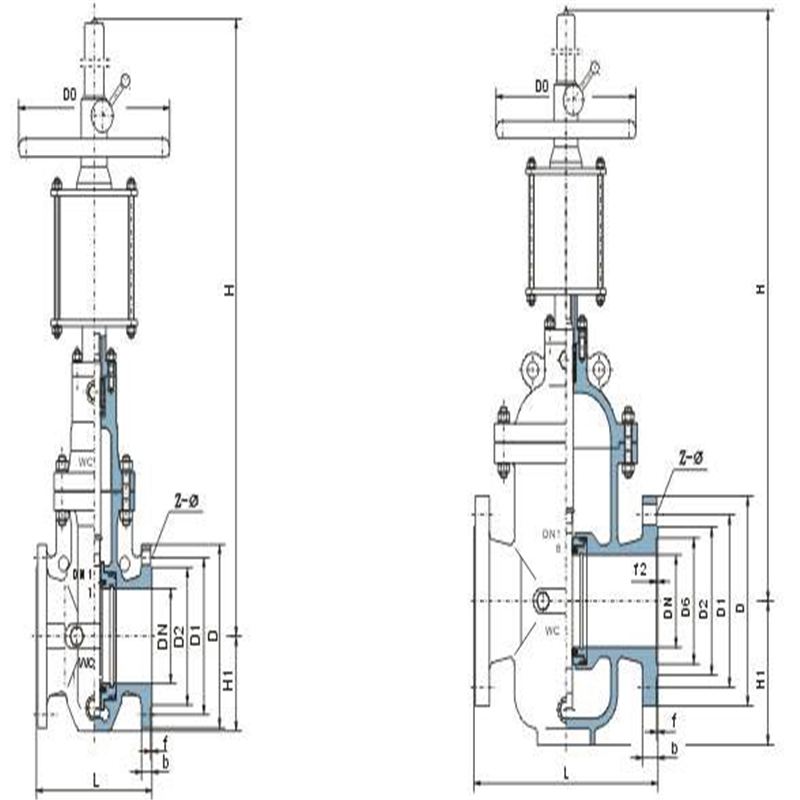

KZ643WF气动撑开式平板闸阀主要外形尺寸及连接尺寸(JB/T79.2-1994)PN(MPa) DN L D D1 D2 D0 f b H H1 Z-φ 1.6 50 178 160 125 100 250 3 16 584 80 4-18 65 190 180 145 120 250 3 18 634 95 4-18 80 203 195 160 135 250 3 20 688 100 8-18 100 229 215 180 155 300 3 20 863 114 8-18 125 254 245 210 185 350 3 22 940 132 8-18 150 267 280 240 210 350 3 24 1030 150 8-23 200 292 335 295 265 350 3 26 1277 168 12-23 250 330 405 355 320 400 3 30 1491 203 12-25 300 356 460 410 375 450 4 30 1701 237 12-25 350 381 520 470 435 500 4 34 1875 265 16-25 400 406 580 525 485 305 4 36 2180 300 16-30 450 432 640 585 545 305 4 40 2440 325 20-30 500 457 705 650 608 305 4 44 2860 360 20-34 600 508 840 770 718 305 5 48 3450 425 20-41 700 610 910 840 788 305 5 50 3960 460 24-41 800 660 1020 950 898 305 5 52 4550 512 24-41 900 711 1120 1050 998 250 5 54 5250 565 28-41 1000 811 1255 1170 1110 250 5 56 5870 630 28-48 2.5 50 178 160 125 100 250 3 20 584 80 4-18 65 190 180 145 120 300 3 22 634 95 8-18 80 203 195 160 135 350 3 22 688 100 8-18 100 229 230 190 160 350 3 24 863 114 8-23 125 254 270 220 188 350 3 28 940 132 8-25 150 267 300 250 218 400 3 30 1030 150 8-25 200 292 360 310 278 450 3 34 1277 168 12-25 250 330 425 370 332 500 3 36 1491 203 12-30 300 356 485 430 390 305 4 40 1701 237 16-30 350 381 550 490 448 305 4 44 1875 265 16-34 400 406 610 550 505 305 4 48 2180 300 16-34 450 432 660 600 555 305 4 50 2440 325 20-34 500 457 730 660 610 305 4 52 2860 360 20-41 600 508 840 770 718 305 5 56 3450 425 20-41 700 610 955 875 815 305 5 60 3960 460 24-48 800 660 1070 990 930 305 5 64 4550 512 24-48 900 711 1180 1090 1025 5 66 5250 595 28-54 1000 811 1305 1210 1140 5 68 5870 660 28-58 PN(MPa) DN L D D1 D2 Y D0 f f2 b H H1 Z- φ 4.0 50 250 160 125 100 88 250 3 4 20 584 80 4-18 65 280 180 145 120 110 250 3 4 22 634 95 8-18 80 310 195 160 135 121 250 3 4 22 678 102 8-18 100 350 230 190 160 150 300 3 4.5 24 863 115 8-23 125 400 270 220 188 176 350 3 4.5 28 940 133 8-25 150 450 300 250 218 204 350 3 4.5 30 1040 152 8-25 200 550 375 320 282 260 350 3 4.5 38 1282 188 12-30 250 650 445 385 345 313 400 3 4.5 42 1495 223 12-34 300 750 510 450 408 364 450 4 4.5 46 1701 250 16-34 350 850 570 510 465 422 500 4 5 52 1880 280 16-34 400 950 655 585 535 474 305 4 5 58 2200 310 20-41 450 1050 680 610 560 524 305 4 5 60 2480 335 20-41 500 1150 755 670 612 576 305 4 5 62 2890 380 20-48 600 1350 890 795 730 678 305 5 6 62 3460 450 20-54 700 1450 995 900 835 768 305 5 6 68 3985 500 24-54 800 1650 1135 1030 960 876 305 5 6 76 4750 570 24-58 6.4 50 250 175 135 105 88 250 3 4 26 584 90 4-23 65 280 200 160 130 110 250 3 4 28 634 105 8-23 80 310 210 170 140 121 250 3 4 30 679 110 8-23 100 350 250 200 168 150 300 3 4.5 32 763 130 8-25 125 400 295 240 202 176 350 3 4.5 36 970 150 8-30 150 450 340 280 240 204 350 3 4.5 38 1038 175 8-34 200 550 405 345 300 260 350 3 4.5 44 1282 210 12-34 250 650 470 400 352 313 400 3 4.5 48 1495 240 12-41 300 750 530 460 412 364 450 4 4.5 54 1965 270 16-41 350 850 595 525 475 422 500 4 5 60 2185 300 16-41 400 950 670 585 525 474 305 4 5 66 2573 335 16-48 450 1050 715 630 570 524 350 4 5 68 2800 360 20-48 500 1150 800 705 640 576 305 4 5 70 3280 405 20-54 600 1350 930 820 750 678 305 5 6 76 3800 470 20-58 10.0 50 250 195 145 112 88 250 3 4 28 590 100 4-25 65 280 220 170 138 110 250 3 4 32 640 115 8-25 80 310 230 180 148 121 250 3 4 34 680 120 8-25 100 350 265 210 172 150 300 3 4.5 38 870 135 8-30 125 400 310 250 210 176 350 3 4.5 42 980 155 8-34 150 450 350 290 250 204 350 3 4.5 46 1100 180 12-34 200 550 430 360 312 260 350 3 4.5 54 1315 220 12-41 250 650 500 430 382 313 400 3 4.5 60 1605 255 12-41 300 750 585 500 442 364 450 4 4.5 70 1925 295 16-48 350 850 665 560 498 422 500 4 5 76 2280 335 16-54 400 950 715 620 558 474 305 4 5 80 2580 360 16-54
所述的撑开式平板闸阀,其特征在于:所述闸板的上部前后两端分别设有一定位螺栓,闸板前端的定位螺栓的头部抵靠于闸板前侧的撑开弹簧的上端,闸板后端的定位螺栓的头部抵靠于闸板后侧的撑开弹簧的上端。常规的不带导流孔的平板闸阀,由于阀门开启过程中,闸板脱开阀座密封面,阀门在启闭过程中,闸板往往被卡住,而且浮动阀座不能实现有效的活塞效应,且操作力矩大,用户急需一种新的结构替代不带导流孔的平板闸阀。带导流孔的单闸板的平板闸阀,单闸板不能补偿密封面过大的间隙,易造成密封泄。为此,我公司研发了这种撑开式双闸板带导流孔功能的平板闸阀,很好地解决了平板闸阀密封的不足,满足了客户的要求。

订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
-
