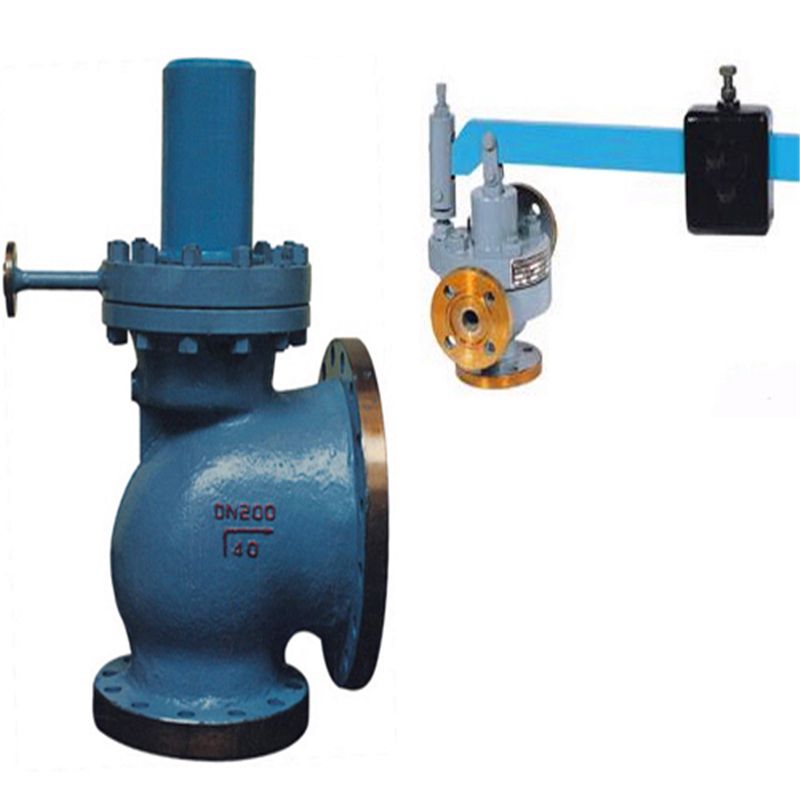

GA51H单杠杆重锤式安全阀申弘
详细信息| 询价留言GA51H单杠杆重锤式安全阀 产品说明
本发明涉及泄压装置技术领域,具体为一种重锤杠杆式安全阀。适用于温度≤450℃的锅炉和压力容器上,防止压力超过允许*高值。GA41H、A51H型安全阀除杠杆(材料为碳钢),重锤(材料为铸铁),其余材料均和A41H-16C型弹簧式安全阀相同。 GA41H、A51H型安全阀适用于温度≤450℃的锅炉和压力容器上,防止压力超过允许*高值。介质可为蒸汽、空气。
背景技术:
重锤杠杆式安全阀是指为保证压力容器安全运行,而安装在压力容器上的一种泄压装置,当压力容器的压力过载时,介质压力推动阀瓣开启使介质排放,泄压后,利用重捶及杠杆作用使阀瓣自动关闭,通过改变重捶质量和杠杆力臂来调节开启压力,适用于高温等场合,特别是锅炉和高温容器上。
现有的重锤杠杆式安全阀当压力容器的压力过载,阀瓣开启排放介质时,由于锅炉等压力容器的介质中掺杂有异物,在介质压力的推动作用下,异物会进入密封面并泄留在密封面表面,造成阀瓣与阀座间存在间隙,致使安全阀产生泄露,导致锅炉等压力容器的运行效率降低,增大运行成本,长时间泄露,还可能造成安全阀内部密封面破损,存在较大安全隐患。
GA51H单杠杆重锤式安全阀*术语
公称压力:表示安全阀在常温状态下的zui高许用压力,高温设备用的安全阀不应考虑高温下材料许用应力的降低。安全阀是按公称压力标准进行设计制造的。
开启压力:也叫额定压力,是指安全阀阀瓣在运行条件下开始升起时的进口压力,在该压力下,开始有可测量的开启高度,介质呈可由视觉或听觉干支的连续排放状态。
排放压力:阀瓣达到规定开启高度时的进口压力。排放压力的上限需服从国家有关标准或规范的要求。
超过压力:排放压力与开启压力之差,通常用开启压力的百分数来表示。
回座压力:排放后阀瓣重新与阀座接触,即开启高度变为零时的进口压力。
启闭压差:开启压力与回座压力之差,通常用回座压力与开启压力的百分比表示,只有当开启压力很低时采用二者压力差来表示。
背压力:安全阀出口处的压力。
额定排放压力:标准规定排放压力的上限值。
密封试验压力:进行密封试验的进口压力,在该压力下测量通过关闭件密封面的泄漏率。
开启高度:阀瓣离开关闭位置的实际升程。
流道面积:指阀瓣进口端到关闭件密封面间流道的zui小截面积,用来计算无任何阻力影响时的理论排量。
流道直径:对应用于流道面积的直径。
帘面积:当阀瓣在阀座上方时,在其密封面之间形成的圆柱面形或圆锥面形通道面积。
排放面积:阀门排放时流体通道的zui小截面积。对于全启示安全阀,排放面积等于流道面积;对于微启式安全阀,排放面积等于帘面积。
理论排量:是流道截面积与安全阀流道面积相等的理想喷管的计算排量。
排量系数:实际排量与理论排量的比值。
额定排量系数:排量系数与减低系数(取0.9)的乘积。
额定排量:指实际排量中允许作为安全阀适用基准的那一部分。
当量计算排量:指压力、温度、介质性质等条件与额定排量的适用条件相同时,安全阀的计算排量。
频跳:安全阀阀瓣迅速异常地来回运动,在运动中阀瓣接触阀座。
颤振:安全阀阀瓣迅速异常地来回运动,在运动中阀瓣不接触阀座。
GA51H单杠杆重锤式安全阀技术实现要素:
针对现有技术的不足,本发明提供了一种重锤杠杆式安全阀,解决了上述背景技术中提出的问题。结构简单、调整容易、准确、所加载荷不会随阀瓣的升高而显著增大、动作与性能不受高温的影响,结构比较笨重,重锤与阀体的尺寸不相称、阀的密封性能对震动较敏感、阀瓣回座时容易偏斜,回座压力比较低,要降到正常工作压力的70%才能保持密封。重锤杠杆式安全阀用于高温场合下,特别是锅炉和高温容器上。
可选的,所述外壳的内部分别固定安装有滚动罩和挡板,所述挡板位于滚动罩的底部,所述滚动罩的内壁滚动连接有滚珠。
可选的,所述滚珠的数量为十三个,十三个所述滚珠与阀球位于外壳内部的外表面滚动连接。
可选的,所述阀球的外表面开设有摩擦纹,摩擦纹呈网格状均匀排布,且摩擦纹的网格面积为10平方毫米。
可选的,所述阀球包括填实腔和空腔,所述空腔约占阀球体积的三分之一。
可选的,所述密封面包括与阀球下表面相契合的契合面和向下延伸脱离面,脱离面的截面呈弧形形状。
可选的,所述导向轨包括两条相向倾斜的导向板,导向板的倾斜角度为10度,且两个导向板底部的间隙值小于导向杆的直径值,两个导向板顶部的间隙值大于导向杆的直径值。
本发明提供了一种重锤杠杆式安全阀,具备以下有益效果:
1、该重锤杠杆式安全阀,通过设置阀瓣和阀座配合,当异物进入密封面并泄留在密封面表面,阀瓣内的阀球下表面与异物接触,泄压后,利用杠杆及重锤的压力作用使阀球与异物抵触,导致阀球受力不均匀而滚动,进一步带动异物沿密封面落入连通腔,从而避免阀瓣与阀座间存在间隙,致使安全阀产生泄露的问题,有效提高锅炉等压力容器的运行效率,降低运行成本,减小安全隐患。
2、该重锤杠杆式安全阀,通过设置导向座和导向盘配合,安全阀泄压后,导向盘外侧的导向杆沿导向座的导向轨结构向下移动,从而带动阀瓣精准下落,避免阀杆与阀盖长期摩擦,致使阀盖的通孔增大,导致阀球回落位置偏移,阀瓣与阀座间存在间隙的问题,进一步提高该安全阀的严密性,避免产生泄露。
GA51H单杠杆重锤式安全阀工作原理

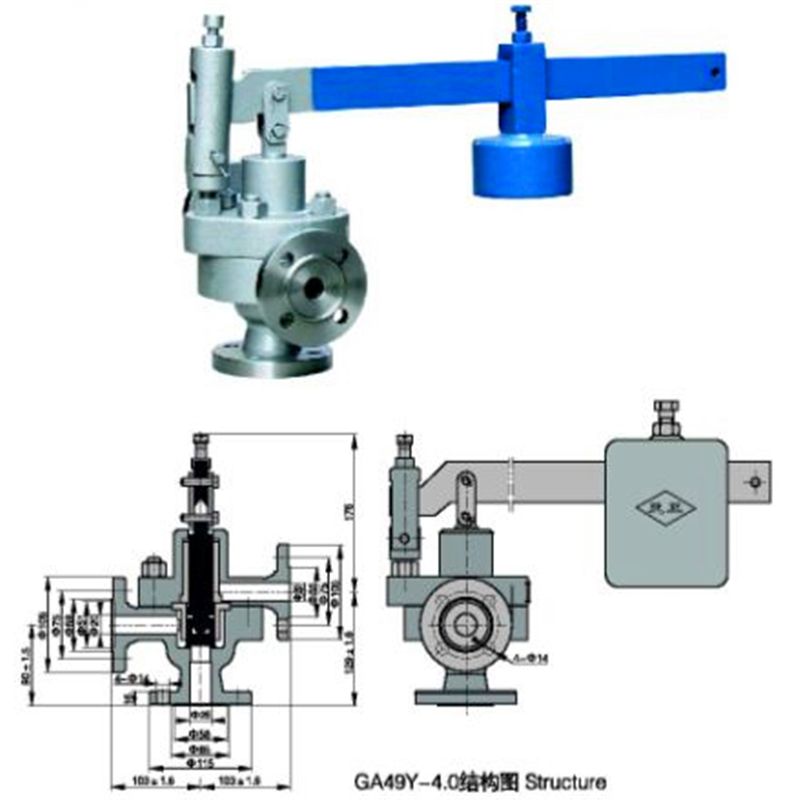

利用重锤和杠杆来平衡作用在阀瓣上的力,通过调整重锤在杠杆上的位置或改变重锤的质量来调整校正安全阀的开启压力为实现以上目的,本发明通过以下技术方案予以实现:一种重锤杠杆式安全阀,包括阀罩,转动连接于阀罩顶部的杠杆,活动安装于阀罩内部的阀瓣,固定安装于阀罩内部的导向座和阀座,固定套接于阀瓣外表面的导向盘和活动连接于杠杆底部的阀杆,所述阀罩包括泄压腔,与泄压腔相连通的泄压口,与泄压腔相连通的介质入口和固定连接于泄压腔顶部的阀盖,所述杠杆的一端转动连接有支架,所述支架的底端与阀盖固定连接,所述杠杆的外表面活动套接有导架,所述导架的底端与阀盖固定连接,所述杠杆的外表面分别固定安装有调节架和固定架,所述固定架的底部固定安装有重锤,所述阀瓣包括外壳,固定连接于外壳底部的密封罩和滚动连接于外壳内部的阀球,所述阀球的底部贯穿并延伸至阀球的底部,所述阀杆贯穿阀盖和连接盘并延伸至泄压腔的内部,所述导向座包括与阀盖固定连接的连接盘和固定连接于连接盘底部的导向轨,所述阀座的内部开设有连通腔,所述阀座的内侧壁开设有密封面,所述阀球位于密封罩底部的外表面与密封面相抵触,所述连通腔与介质入口相连通,所述导向盘的外表面固定连接有导向杆,所述导向杆与导向轨滑动连接,所述阀杆位于泄压腔内部的一端与外壳的顶部固定连接,所述阀杆与阀盖和连接盘活动连接。
GA51H单杠杆重锤式安全阀主要零部件材料:
NO.
零件名称
材料
1
阀体
碳钢
2
导向套
不锈钢
3
阀瓣
2Cr13
4
阀杆
2Cr13
5
杠杆
碳钢
6
重锤
铸铁
口径
尺寸
do
L
L1
D
K
g1
f
b
z-?d
DN'
D1
K1
g2
b1
f'
z-?d1
25
20
100
85
115
85
65
2
16
4-14
25
115
85
65
16
2
4-14
32
25
115
100
140
100
78
2
18
4-18
32
140
100
78
18
2
4-18
40
32
120
110
150
110
85
3
18
4-18
40
150
110
85
18
3
4-18
50
40
135
120
165
125
100
3
20
4-18
50
165
125
100
20
3
4-18
80
65
160
135
200
160
135
3
20
8-18
80
200
160
135
20
3
8-18
100
80
170
160
220
180
155
3
22
8-18
100
220
180
155
22
3
8-18
150
125
205
195
285
240
210
3
24
8-23
150
285
240
210
24
3
8-23
200
150
240
230
340
295
265
3
26
12-23
200
340
295
265
26
3
12-23
注:PN2.5、PN4.0MPa尺寸参照A41H-25/40型尺寸表。
GA51H单杠杆重锤式安全阀的作用
安全阀在系统中起安全保护作用。当系统压力超过规定值时,安全阀汀开,将系统中的一部分气体排入大气,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。图示为安全阀的几种典型结构形式。图a为活塞式安全阀,阀芯是一平板。气源压力作用在活塞A上,当压力超过由弹簧力确定的安全值时,活塞A被顶开,一部分压缩空气即从阀口排入大气;当气源压力低于安全值时,弹簧驱动活塞下移,关闭阀口。
调试
1.整定压力的调整
在规定的工作压力范围内,可以通过旋转调整螺杆,改变弹簧预紧压缩量来对整定压力进行调整。拆去阀门罩帽,将锁紧螺母拧松后,即可对调整螺杆进行调整:首先将进口压力升高,使阀门起跳一次,若整定压力偏低,则按顺时针方向旋紧调整螺杆,若整定压力偏高,则按逆时针方向旋松之。当调整到所需要的整定压力后将锁紧螺母拧紧,装上罩帽。
在调节整定压力时,下列两点应加以注意:
(1)当介质压力接近整定压力(达到整定压力的90%以上)时,不能旋转调整螺杆,以免阀瓣跟着旋转,而损伤密封面。
(2)为保证整定压力值准确,调整时用的介质条件如:介质种类、介质温度,应尽可能按近实际工作条件。介质种类改变,特别是从液相变为气相时,整定压力常有所变化,工作温度提高时,整定压力则有所降低。故在常温下调整而用于高温时。常温下的整定压力值应略大于要求的整定压力值。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
-
