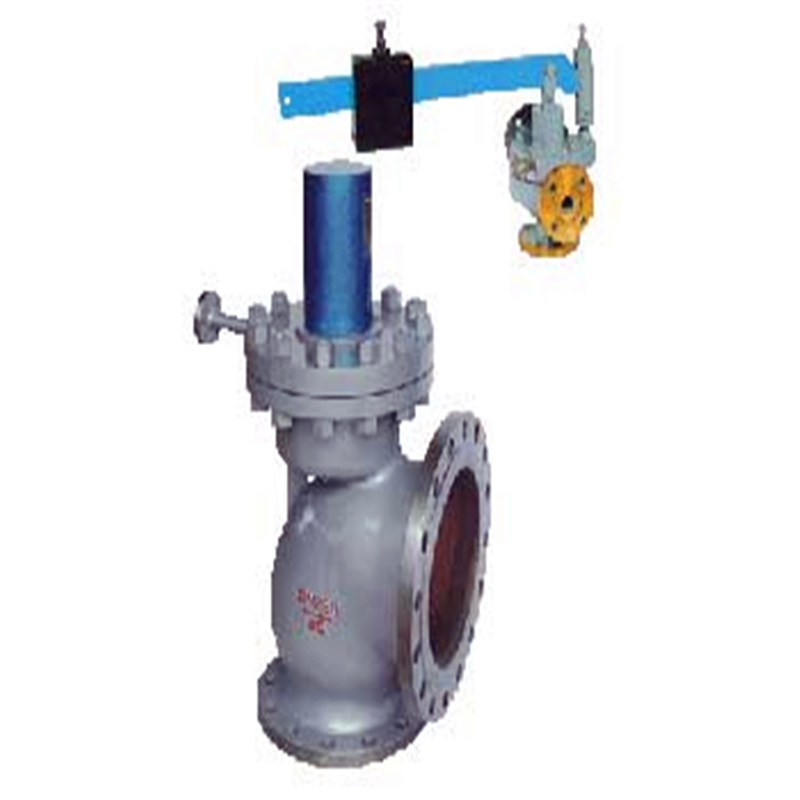

    GA49H脉冲式安全阀申弘

    产品型号: GA49H
    品  牌: 申弘
    • ≧1 台
      ¥4530.00
    所 在 地: 上海闵行区
    更新日期: 2024-10-23
    详细信息
     品牌:申弘  型号:GA49H  加工定制:是
     阀瓣开启高度:安全阀  结构形式:先导式  连接形式:法兰
     材质:不锈钢  公称通径:15-800 mm 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体
     标准:国标  流动方向:单向  零部件及配件:配件
     外形:中型  压力环境:常压  类型:二通式
     阀体结构:封闭式  压力环境:常压  类型:二通式

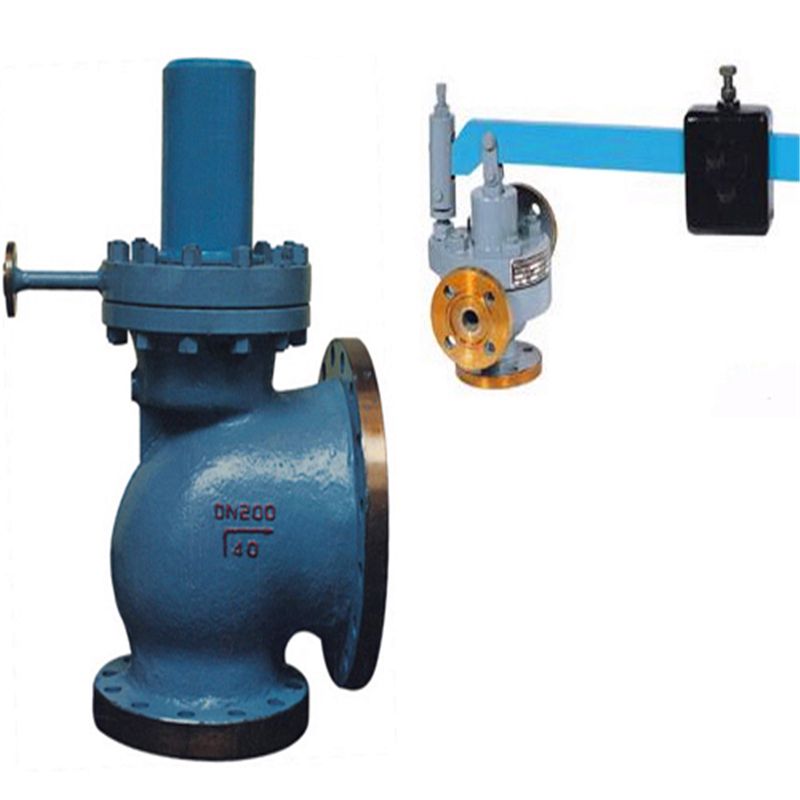

    GA49H脉冲式安全阀 产品说明
    本实用新型涉及安全阀技术领域,具体为一种压力容器用脉冲式安全阀。主要应用于电站锅炉、各种压力容器、减温减压装置等设备,防止设备压力超过允许值时及时泄压,保证设备的安全运行。

    背景技术:

    脉冲式安全阀是安全阀的一种,由主阀和辅阀两部分组成,主要通过杠杆和重锤来平稳阀瓣的压力,使阀门保证密封,移动重锤的位置和改变重锤的重量来达到要求的起跳压力,且密封面用铁基铬镍不锈钢堆焊而成,阀瓣经热处理,提高了耐磨性和抗冲蚀性,所以脉冲式安全阀被广泛使用。随着脉冲式安全阀的不断使用,在实际操作过程中发现了下述问题:

    1.现有的脉冲式安全阀的重锤通过一个螺栓挤压固定在杠杆,结构不稳定,安全阀在工作时重锤易在杠杆上位移;

    2.且重锤重量无法便捷的改变,导致安全阀的适用性较低。所以需要针对上述问题设计一种压力容器用脉冲式安全阀。

    GA49H脉冲式安全阀结构简述

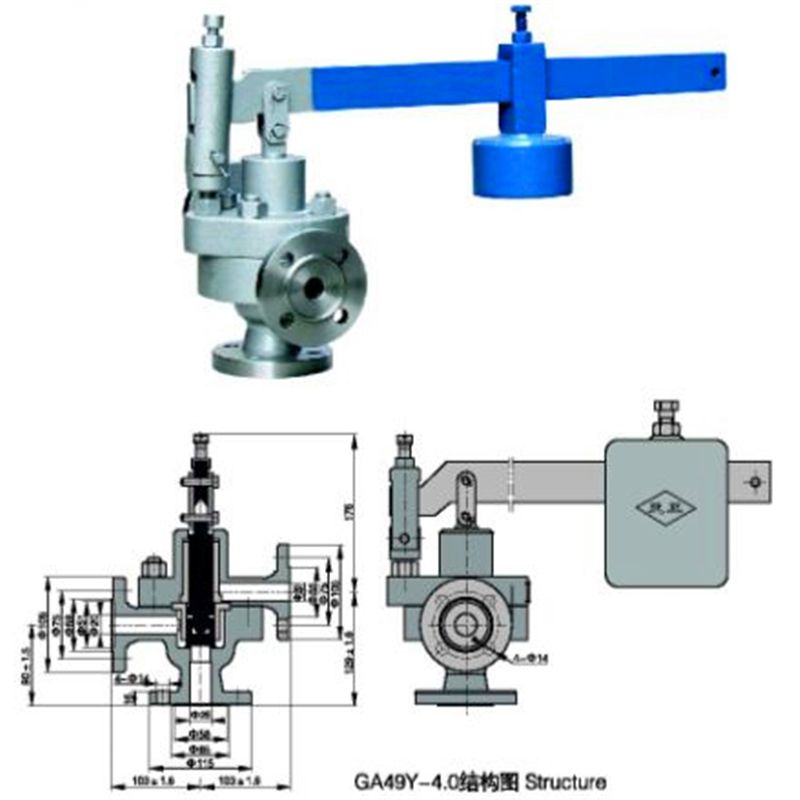

    1、冲量安全阀主要由阀体、阀瓣、阀座、杠杆、重锤等组成,其结构如右图:

    2、性能范围

      公称压力:1.6MPa 公称通径:40/50mm

      壳体强度:2.4MPa 开启高度:≥9mm

      工作温度:≤350℃ 适用介质:蒸汽、空气

    技术实现要素:

    本实用新型的目的在于提供一种压力容器用脉冲式安全阀,以解决上述背景技术中提出重锤固定结构简单,易在杠杆上位移,重锤重量无法便捷的改变的问题。

    GA49H脉冲式安全阀主要结构特点有:

    1、通过杠杆和重锤来平衡阀瓣的压力,使阀门保证密封,移动重锤的位置和改变重锤的重量来达到要求的起跳压力。

    2、密封材质使用铁基铬镍不锈钢堆焊而成,阀瓣经过热处理,提高了耐磨性和抗冲蚀性。

    3、阀门上部带有开启和关闭的电磁铁,机械和电器动作互不干扰。

    为实现上述目的,本实用新型提供如下技术方案:一种压力容器用脉冲式安全阀,包括脉冲式安全阀阀体、杠杆本体、重锤本体和阻挡插销,所述脉冲式安全阀阀体上设置有杠杆本体,且杠杆本体上安装有重锤本体,并且重锤本体顶部安装有主螺栓,同时主螺栓底端与杠杆本体贴合,所述主螺栓上安装有定位螺母,且定位螺母贯穿功能板,并且功能板下端面固定有复位弹簧,同时复位弹簧底端固定在重锤本体上,所述功能板垂直部分与重锤本体贴合,且功能板垂直部分边侧与传递齿轮相互连接,并且传递齿轮安装在重锤本体内,同时传递齿轮与内挤压板相互连接,所述内挤压板安装在重锤本体内,且内挤压板顶部与杠杆本体底部贴合,所述重锤本体底端固定有底架,且底架上开设有轨迹窗,并且轨迹窗与水平螺栓贴合,同时水平螺栓固定在配重块边侧,所述水平螺栓上安装有夹紧螺母,所述底架底部安装有阻挡插销。

    优选的,所述功能板的材质为高速钢,且功能板中心孔洞与主螺栓为滑动连接,并且功能板与重锤本体为滑动连接,同时重锤本体与杠杆本体为滑动连接。

    优选的,所述传递齿轮与功能板垂直部分和内挤压板垂直部分均为啮合连接,且内挤压板的侧视剖面为字形,并且内挤压板的材质为高速钢,同时内挤压板顶部板状结构表面设置为粗糙雾面。

    优选的,所述底架与重锤本体为焊接连接,且底架内侧与配重块边侧紧密贴合。

    优选的,所述水平螺栓对称焊接在配重块两侧,且水平螺栓与轨迹窗为滑动连接。

    优选的,所述阻挡插销与底架上开设的凹槽为卡合连接,且高速钢材质的阻挡插销的长度大于倒形的轨迹窗底部开口的宽度。

    与现有技术相比,本实用新型的有益效果是:该压力容器用脉冲式安全阀,采用新型的结构设计,使得本装置中重锤可以便捷的调整在杠杆上的位置,且可以稳定的定位固定在杠杆上,并且可以便捷的改变重锤的整体重量,提高了装置整体的适用性;

    1.主螺栓、定位螺母、功能板、复位弹簧、传递齿轮和内挤压板组成的结构,可以将重锤与杠杆稳定固定,保证装置工作过程中重锤的稳定性;

    2.底架、轨迹窗、水平螺栓、配重块、夹紧螺母和阻挡插销组成的结构,可以便捷的增减重锤的重量。

    尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。

    GA49H脉冲式安全阀主要零件材料

    零件名称

    材质

    零件名称

    材质

    阀体

    WCB

    杠杆

    碳钢

    阀瓣

    不锈钢

    重锤

    铸铁

    阀座

    不锈钢



    GA49H脉冲式安全阀主要连接尺寸:

    型号型号

    公称通径

    连接尺寸

    L

    L1

    H

    D

    D1

    D2

    b

    z-d

    DN"

    D"

    GA49H-PW466.7V

    20

    280

    170

    225

    130

    90

    35

    28

    4-23

    20

    28

    GA49H-PW5410V

    20

    280

    170

    225

    130

    90

    35

    28

    4-23

    20

    28

    GA49H-PW5410.5V

    20

    280

    170

    225

    130

    90

    35

    28

    4-23

    20

    28


    主要外形尺寸

    公称通径DN(mm) 尺寸(mm)
    D D1 D2 D3 Z-Фd H1 H2 L L1 Lo
    25 115 85 65 58 4-14 90 125 100 100 670

    GA49H脉冲式安全阀技术总结

    本实用新型公开了一种压力容器用脉冲式安全阀,包括脉冲式安全阀阀体、杠杆本体、重锤本体和阻挡插销,所述脉冲式安全阀阀体上设置有杠杆本体,所述功能板垂直部分与重锤本体贴合,且功能板垂直部分边侧与传递齿轮相互连接,所述内挤压板安装在重锤本体内,且内挤压板顶部与杠杆本体底部贴合,所述重锤本体底端固定有底架,且底架上开设有轨迹窗,并且轨迹窗与水平螺栓贴合,同时水平螺栓固定在配重块边侧,所述水平螺栓上安装有夹紧螺母。该压力容器用脉冲式安全阀,采用新型的结构设计,使得本装置中重锤可以便捷的调整在杠杆上的位置,且可以稳定的定位固定在杠杆上,并且可以便捷的改变重锤的整体重量,提高了装置整体的适用性。

    GA49H脉冲式安全阀主要安装说明:

    1、安装GA49H安全阀之前,应将管路冲洗干净。

    2、安装时应严格垂直,杠杆应保持水平,与导向叉两侧面间隙必须均匀。

    3、本阀门应与A49H-4型主安全阀配套使用。

    4、引出管与主安全阀的入口管之间应保持一定较长的距离,电接点压力表和主安全阀入口管之间的距离,不得小于5倍主安全阀入口管径,以免主安全阀动作时,因排汽影响电接点压力表和脉冲安全阀工作的正确性。

    GA49H脉冲式安全阀使用注意事项:

    1、各种安全阀都应垂直安装。

    2、安全阀出口处应无阻力,避免产生受压现象。

    3、安全阀在安装前应专门测试,并检查其官密封性。

    4、对使用中的安全阀应作定期检查。

    5、安全阀使用必须在效验有效期内。

    6、管路、设备上安装的安全阀控制阀通常为截止阀必须打开保证安全阀能有效工作。

    7、定期将阀盘稍稍抬起,用介质来吹涤阀内杂质。

    8、如安全阀不能在整定压力内工作,必须进行重新效验或更换。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
