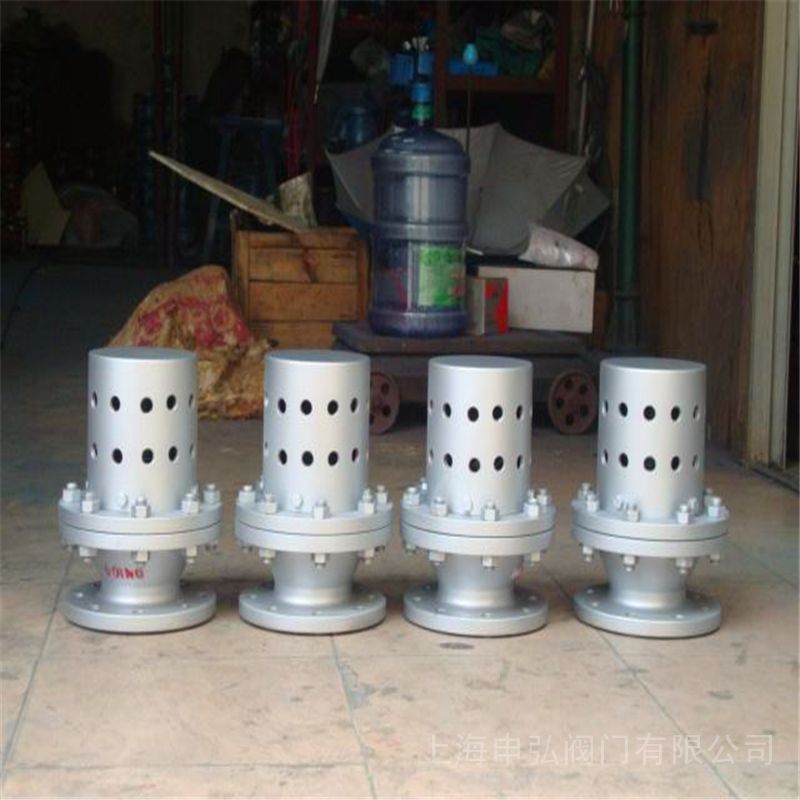

A72W真空负压安全阀 产品说明

本实用新型是关于一种安全阀，特别是运行于真空状态的系统或容器的压力过低时能自动保护系统或容器安全的负压安全阀。适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。

A72W真空负压安全阀用途

     1.用于负压系统。当负压容器系统内负压超过允许值时，该阀自动开启，吸入空气；当负压降低到规定值时，阀门自动关闭，从而保证设备容器及系统的安全运行。

     2.用于正常非负压系统：各种腐蚀性介质容器如吸收塔、蒸馏塔、贮槽、罐等，当通入蒸汽淸洗后，如放散阀未打开，蒸汽冷凝，产生负压，安装此阀即确保设备安全。

现有的安全阀通常为正压安全阀，即将其安装在受压设备、容器和管路上起超压保护作用，在系统内压力超过允许值之前，安全阀密闭，当内压力升高并超过允许值时，阀门立即自动开启，继而全量排放系统内的介质，使压力下降，以防止压力继续升高；当压力降低至规定值时，阀门及时关闭，并保证密封，从而保护系统的安全运行。但是，该类安全阀不能用于需起负压保护的系统中。事实上，运行于真空状况下的设备、容器或管路系统，如负压输送系统，其壁厚的确定是把真空度作为一个设计参数的，如果当真空度超过允许的极限值时，系统便承受不了大气的压力而遭受破坏。这类事故时有发生，已引起有关部门的关注，而现有的呼吸阀虽然能对石油储罐、发酵罐等容器起负压保护作用，但对运行于真空状况下的系统，因其排量过小(属微启式)，难以适应，再者，其正压超压保护功能不能利用，出现多余功能和多余结构。

本实用新型的目的是提供一种排量大，开启压力和回座压力差可调、结构简单，外型美观，并能防雨防尘的负压安全阀。

A72W真空负压安全阀主要零部件材料：

 A72W真空负压安全阀主要性能：

 A72W真空负压安全阀主要外形和连接尺寸：

摘要一种负压安全阀，包括阀体、阀座、阀瓣、反冲盘、调节圈、锁定螺钉、阀杆、导向件、弹簧、弹簧填，当阀体内腔真空度超过允许值时，其外腔与内腔的压力差克服弹簧的作用力使阀瓣下移自动开启，将外腔中的介质排入内腔，使运行于或可能处于真空状况下的容器或管路系统避免受大气压力而遭到破坏。本实用新型结构简单，工作可靠，有效地实现容器或管路系统的负压保护，并可使其壁厚设计安全系数减少，达到节材、降低成本的目的。

A72W真空负压安全阀注意事项：

1、真空安全阀须安装在容器上方的连接法兰上，法兰连接参数一般按照国标GB4216.4标准执行。

2、注意三、阀门安装方向，手动紧急开阀应在易于操作的部位，两边不能有障碍物。

3、安装完毕后应去掉真空阀的的防尘盖。

真空负压安全阀,采用碳钢和不锈钢材质焊接而成，适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
