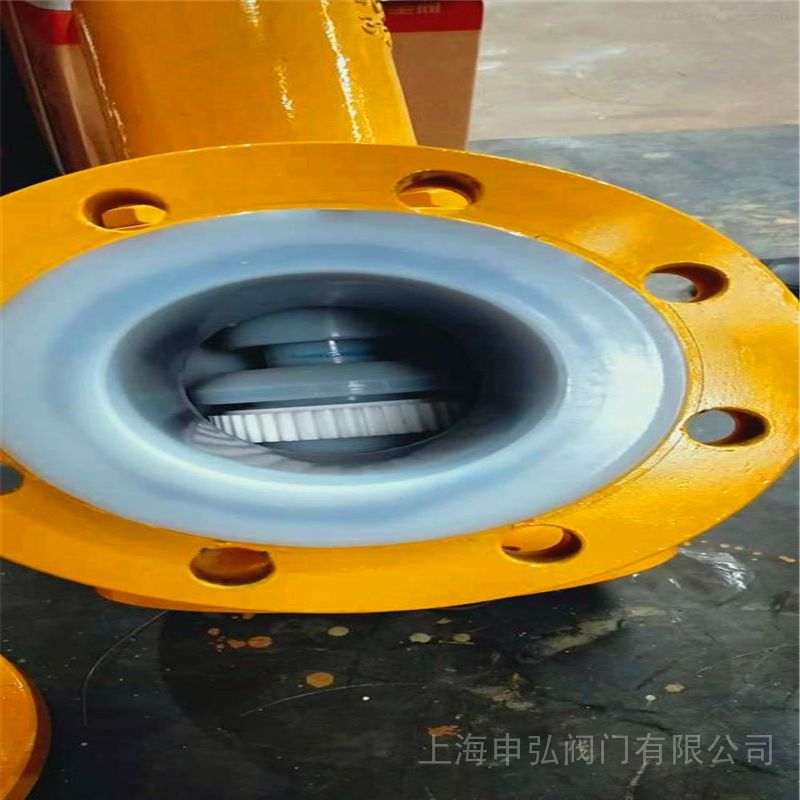

    A42F46衬氟安全阀申弘

    产品型号: A42F46
    品  牌: 申弘
    • ≧1 台
      ¥240.00
    所 在 地: 上海闵行区
    更新日期: 2024-06-20
    详细信息

    A42F46衬氟安全阀产品说明

    本实用新型属于阀门领域,尤其是涉及一种衬氟安全阀。本实用新型适用于腐蚀性介质的压力容器或管道上。是通过调整弹簧力来克服介质以达到密封,当弹簧力大于介质的正常压力时,阀瓣处于关闭状态,当介质压力超过设定压力时,弹簧受到压缩,使阀瓣密封面脱离,阀门自动开启,继而全量排放,当介质压力降低至正常值时,弹簧力又将阀瓣推向阀座,阀瓣密封面与阀座密封面重合,阀门自动关闭。安全阀高腐蚀性介质受压设备、压力容器及管路上的自动压力释放装置。在关键部分采用全衬四氟(F46)材质,可耐、酸、强腐蚀性等介质,阀体进行内衬四氟增加了耐腐蚀性能。品质供应 衬四氟安全阀 衬氟防爆安全阀 型号齐全

    A42F46衬氟安全阀的技术参数:

    1、A42F46衬氟安全阀耐腐蚀性能:阀体内部、阀芯、阀瓣、阀杆均进行全衬2.5~3mm 厚的F46,能耐,酸等腐蚀性介质。

    2、A42F46弹簧全启封闭式衬氟安全阀型适用于工作温度≤130℃有腐蚀性介质的设备或管路上,作为超压保护装置。

    3、A42F46衬氟安全阀适用于:化工、氯气、有毒介质的管线系统。

    4、 A42F46全启式衬氟安全阀的型号有:A42F46-10C、A42F46-16C、A42F46-25C、A42F46-40

    5、衬氟安全阀的规格:DN20~DN100品质供应 衬四氟安全阀 衬氟防爆安全阀 型号齐全

    A42F46衬氟安全阀特别适用于

    用于不锈钢不足以抵抗其腐蚀性的场合

    作为昂贵的稀有金属(哈氏、钛。镍、蒙乃尔、钽等合金)阀门的替代品

    用于对环境有毒、有害的腐蚀性介质。

    用于与金属易反应的介质、如酸等高危介质。

    用于生物工程和纯净介质中要求洁净及表面抗粘附的场合。

    用于高渗透性的介质品质供应 衬四氟安全阀 衬氟防爆安全阀 型号齐全

    A42F46衬氟安全阀背景技术:

    现有衬氟式安全阀的阀体是采用分体式结构,:内衬式安全阀,该内衬式安全阀的阀体分为进口侧阀体和出口侧阀体,在进口侧阀体和出口侧阀体分别内衬耐蚀塑料。其缺点是:进口侧阀体和出口侧阀体需要分别制作模具,生产成本高,同时进口侧阀体与出口侧阀体进行安装时,增加了一个容易外漏的泄漏点,密封可靠性差。

    技术实现要素:

    本实用新型的目的是针对现有技术存在的缺陷,提供一种阀体为一体式结构,生产成本低,密封可靠性好的一体式衬氟安全阀。衬氟安全阀是我公司依据国内外先进技术经消化吸收研制成功的型化工行业领域安全阀。该阀是一种用于氯碱化工、盐酸等高危腐蚀性介质受压设备、压力容器及管路上的自动压力释放装置。其关键部位采用全衬四氟(PFA、F46)材质,耐盐酸、耐强腐蚀性等介质。阀体进行离子脉冲渗氮化学处理或内衬聚四氟(PFA、F46)增加了耐腐蚀性能。该阀防外泄漏采用了耐腐蚀波纹管或氟橡胶O型圈的双重密封,有效地防止介质的外泄漏,完全符合国家密封性能标准,是目前盐酸、硫酸等耐腐蚀性化工阀领域的更新换代产品。

    本实用新型的技术方案包括阀体、阀座、阀瓣、阀盖、阀杆、弹簧压力整定装置和波纹管,阀瓣安装于反冲盘下端面中间,波纹管上端安装于阀体与阀盖之间,波纹管下端焊接在连接环的内环壁上,连接环的外环壁焊接于反冲盘背面,弹簧压力整定装置安装在阀盖内腔的阀杆上,阀杆下端顶装在反冲盘背面中心孔内。其特征在于:阀体采用一体式结构,阀体进口腔和出口腔内分别衬有耐蚀衬套,在阀体进口腔内制有径向台阶,阀座下端压紧在该径向台阶的耐蚀衬套上平面内,在阀体进口法兰安装孔内侧的端面内制有环形燕尾槽,耐蚀衬套从阀体进口腔延伸到环形燕尾槽;阀座外圆面由螺纹安装一压套,压套下 端面压紧在出口腔内的耐蚀衬套环形平面上,压套上部内环面与阀座外圆面之间设置密封圈。

    衬氟安全阀是根据国外技术消化吸收研制成功的化工行业领域安全阀,衬氟安全阀主要用于氯碱化工、、盐酸等高危腐蚀性介质受压设备、压力容器及管路上的自动压力释放装置。在关键部分采用全衬四氟(PFA\F46)材质,可耐、盐酸、强腐蚀性等介质,阀体进行内衬四氟增加了耐腐蚀性能。

    耐腐蚀性能:阀体内部、阀芯、阀瓣、阀杆均进行全衬2.53mm 厚的PFA、F46,能耐,盐酸等腐蚀性介质。

    衬氟安全阀适用温度为:130

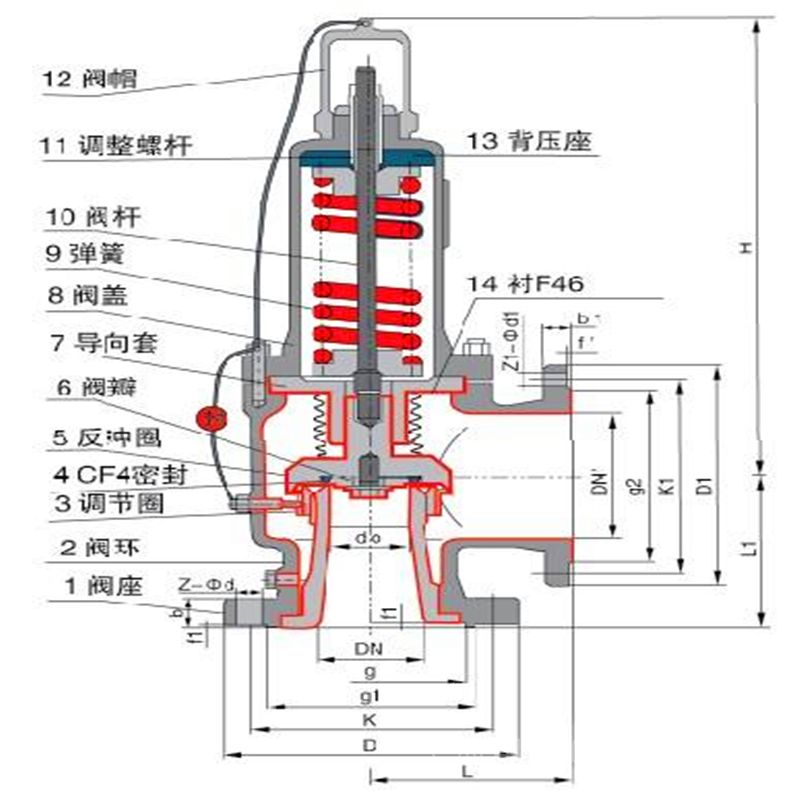

    A42F46衬氟安全阀外形尺寸

    型号

    公称通径

    do

    D

    K

    g1



    f

    Z-ød

    DN'

    D1

    K1

    g2

    b1

    f'

    Z1-ød1

    L

    L1

    ≈H



    50

    40

    165

    125

    100

    20

    3

    4-18

    50

    165

    125

    100

    20

    3

    4-18

    135

    120

    370

    65

    50

    185

    145

    120

    20

    3

    4-18

    65

    185

    145

    120

    20

    3

    4-18

    140

    130

    375

    80

    65

    200

    160

    135

    20

    3

    8-18

    80

    200

    160

    135

    20

    3

    8-18

    160

    135

    373

    100

    80

    220

    180

    155

    22

    3

    8-18

    100

    220

    180

    155

    22

    3

    8-18

    170

    160

    513

    125

    100

    250

    210

    185

    22

    3

    8-18

    125

    250

    210

    185

    22

    3

    8-18

    190

    190

    560

    150

    125

    285

    240

    210

    24

    3

    8-23

    150

    285

    240

    210

    24

    3

    8-23

    205

    195

    570

    根据对弹簧式安全阀开启动作特性的分析,可以得出:在外加力FW的作用下,一个安全阀从关闭到开启,再由开启到关闭的全过程中,外附加力FW的变化规律,当附加力从零逐步增加,与内压力PL×S之和正好为弹簧预紧力时,阀门微启,增大了介质作用面积S,使得用来克服弹簧预紧力的内压作用力急剧增大,其结果在瞬间减小了外附加力。从而出现di一个特征峰A。当外附加力逐渐减小而达到关闭点时,由于介质作用面积忽然减小,为保持力的平衡关系,此时,外附加力会出现瞬间回升现象,即二个特征峰点B。上述两个特征峰点A和B是在线条件下检测安全阀开启压力、回座压力的技术依据。

    *好是,阀座密封面外侧设置开启压力调节装置,该开启压力调节装置由调节圈、调节螺钉组成,调节螺钉由螺母、盖帽安装在阀体上的螺钉安装孔内,螺钉安装孔内壁和外端面衬耐蚀衬套。

    本实用新型的优点在于:阀体采用一体式结构,阀体进口腔和出口腔内分别衬有耐蚀衬套,阀体进口腔和出口腔内的耐蚀衬套分别由阀座和压套压紧安装,使耐蚀衬套安装可靠、牢固,具有制造成本低、密封可靠性好、耐腐蚀性能可靠等优点。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
