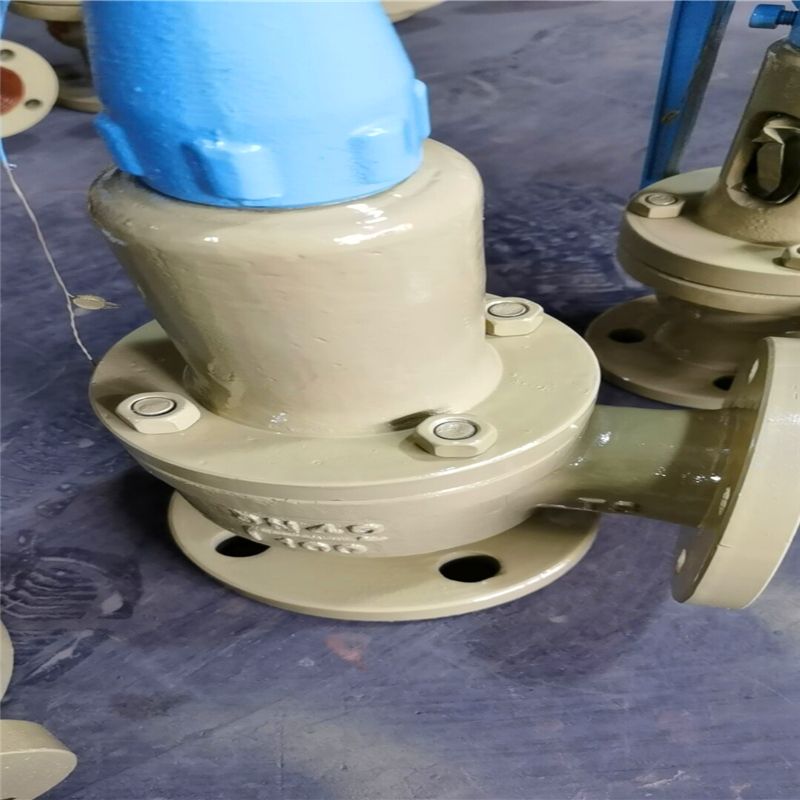

TA型炼油专用安全阀申弘
详细信息| 询价留言TA型炼油专用安全阀 产品说明
炼油专用安全阀是石油化工受压容器的主要附件之一,用于控制容器压力,保证容器安全。本系列安全阀为密闭全开型弹赞安全阀,即当气体介质压力高于整定压力3%时,阀瓣开启高度超过流道直径的四分之一。本系列安全阀可在具有稳定背压,无腐蚀或含轻微硫腐蚀的气体、液体下使用。本实用新型涉及阀门,具体地说是炼油专用安全阀。
TA型炼油专用安全阀背景技术:
目前现有技术的安全阀应用在被保护系统的管线或压力容器上,以保证管线或者压力容器的安全性,特别是应用在石油化工行业的安全阀,目前的安全阀均存在一定的缺陷,比如散热不好,开启或者关闭时动作不够流畅,影响使用效果;运行时不够平稳,耐磨抗擦性能不好,影响了密闭稳定性和使用寿命,调整不便,安装维护复杂;不能解决弹簧受热无法散发,阀杆和阀瓣连接不精准等缺点,所以目前使用的安全阀必须要全新开发。有鉴于此,针对上述问题,提出一种设计合理且有效改善上述缺失的炼油专用安 全阀。
本实用新型公开了炼油专用安全阀,包括阀体,阀盖,阀杆,所述阀杆设置在由阀体和阀盖扣合构成的阀腔内部;所述阀杆下端连接在阀瓣上,所述阀瓣底部抵接在同时连接在阀体上的阀座顶部;所述阀杆外周套有弹簧,该弹簧上端通过上弹簧座抵接在同样套在阀杆上的调节螺套底部,该弹簧下端抵接在下弹簧座上;所述阀体与阀盖之间加设有散热器,所述散热器中心部位套在阀杆上.主要用于控制石油化工受压容器的压力过载保护.该阀散热效果好,密封效果良好,工作稳定可靠,操作维护方便,经济实用.
TA型炼油专用安全阀执行的标准
设计规范:GB/T 12243
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:GB/T 12242
产品标识:GB/T 12220
供货规范:JB/T 7928TA型炼油专用安全阀实用新型内容
本实用新型的目的在于提供炼油专用安全阀,主要用于控制石油化工受压容器的压力过载保护。该阀散热效果好,密封效果良好,工作稳定可靠,操作维护方便,经济实用。为了达成上述目的,本实用新型采用了如下技术方案,炼油专用安全阀,包括阀体、阀盖、阀杆,所述阀杆设置在由阀体和阀盖扣合构成的阀腔内部;所述阀杆下端连接在阀瓣上,所述阀瓣底部抵接在同时连接在阀体上的阀座顶部;所述阀杆外周套有弹簧,该弹簧上端通过上弹簧座抵接在同样套在阀杆上的调节螺套底部,该弹簧下端抵接在下弹簧座上;所述阀体与阀盖之间加设有散热器,所述散热器中心部位套在阀杆上。所述阀瓣被固定在导向套中心,所述阀杆穿过导向套和阀瓣连接,阀杆和阀瓣之间采用淬火球面连接,所述导向套被卡设在阀体与散热器之间。所述阀座上段外侧设置有下调节圈,所述导向套下段外侧设置有上调节圈,该上下调节圈均由穿过阀体壁的定位螺钉定位。所述阀杆上端调节螺套外侧旋拧有置于阀盖顶部的并帽,所述阀盖上端设置阀帽,把并帽及阀杆上端和调节螺套上半段保护在其内。所述阀瓣和阀座两者的密封面堆焊硬质合金。
相较于现有技术,本实用新型具有以下有益效果该产品属于炼油专用,主要用于控制石油化工受压容器的压力过载保护。本产品为密闭全开型弹簧控压安全阀,当气体压力高于整定压力3%时,阀瓣受压后通过阀杆推动弹簧做压缩运动,迫使阀瓣与阀座密封面分离,此时阀门已自动开启并全量排放,防止压力继续升高。当介质压力降低至规定值时,受弹簧力的作用,经弹簧座推动阀杆迫使阀瓣与阀座密封面复位,此时该阀自动关闭。
设置散热器使介质温度不影响弹簧以免弹簧弹簧座等辅助零件受高温影响而变形松弛,导致安全阀不能保证密封或提前起跳。设置上调节圈和下调节圈可对该阀排放压和回座压力进行精确的调整。设置阀杆采用淬火球面与阀瓣联接,使阀杆压力的对中,保证了该阀稳定的性能。该产品具有结构设计新颖、安装简单、维修方便、成本低廉等优点。
TA型炼油专用安全阀主要连接尺寸
系列
型号
进口法兰
定压范围
配置喷嘴
使用温度
℃
公称通径
公称压力
代号
喉径mm
喉部面积cm2
A型
A1D40
25
4.0
0.03-4.2
D
10
0.78
-25-300
A1.5F40
40
4.0
0.03-4.2
F
16
2.0
-25-300
A2J16
50
1.6
0.03-<1.6
J
34
9.1
-25-300
A2H40
50
4.0
1.6-4.2
H
26
5.3
-25-300
A3L16
80
1.6
0.03-<1.6
L
50
19.6
-25-300
A3K40
80
4.0
1.6-4.2
K
40
12.6
-25-300
A4P16
100
1.6
0.03-<1.6
P
72
40.7
-25-300
A4N40
100
4.0
1.6-4.2
N
60
28.3
-25-300
A6R5.5
150
1.6
0.03-<1.6
R
115
104
-25-300
A6Q16
150
1.6
1.55-1.1
Q
95
71
-25-300
TA型
T A1D40
25
4.0
0.03-4.2
D
10
0.78
>300-550
TA1.5F40
40
4.0
0.03-4.2
F
16
2.0
>300-550
T A2J16
50
1.6
0.03-<1.6
J
34
9.1
>300-550
T2H40
50
4.0
1.6-4.2
H
26
5.3
>300-550
T3L16
80
1.6
0.03-<1.6
L
50
19.6
>300-550
T3K40
80
4.0
1.6-4.2
K
40
12.6
>300-550
T4P16
100
1.6
0.03-<1.6
P
72
40.7
>300-550
T4N40
100
4.0
1.6-4.2
N
60
28.3
>300-550
T6R5.5
150
1.6
0.03-<1.6
R
115
104
>300-550
T6Q16
150
1.6
1.55-1.1
Q
95
71
>300-550
该产品具有结构设计新颖、安装简单、维修方便、成本低廉等优点。以上所述仅为本实用新型的较佳实施例,非用以限定本实用新型的专利范围,其他运用本实用新型的专利精神的等效变化,均应俱属本实用新型的专利范围。炼油专用安全阀是石油化工受压容器的主要附件之一,用于控制容器压力,保证容器安全。本系列安全阀为密闭全开型弹賛安全阀,即当气体介质压力高于整定压力3%时,阀瓣开启高度超过流道直径的四分之一。本系列安全阀可在具有稳定背压,无腐蚀或含轻微硫膺蚀的气体、 液体下使用。
TA型炼油专用安全阀安装使用注意事项
1、各种安全阀都应垂直安装。
2、安全阀出口处应无阻力,避免产生受压现象。
3、安全阀在安装前应专门测试,并检查其官密封性。
4、对使用中的安全阀应作定期检查
摘要本实用新型公开了炼油专用安全阀,包括阀体、阀盖、阀杆,所述阀杆设置在由阀体和阀盖扣合构成的阀腔内部;所述阀杆下端连接在阀瓣上,所述阀瓣底部抵接在同时连接在阀体上的阀座顶部;所述阀杆外周套有弹簧,该弹簧上端通过上弹簧座抵接在同样套在阀杆上的调节螺套底部,该弹簧下端抵接在下弹簧座上;所述阀体与阀盖之间加设有散热器,所述散热器中心部位套在阀杆上。主要用于控制石油化工受压容器的压力过载保护。该阀散热效果好,密封效果良好,工作稳定可靠,操作维护方便,经济实用。
订货须知:
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
-
