GJ41X手动管夹阀 产品说明
本发明公开了一种管夹阀的阀芯结构，所述阀芯结构包括推板、曲柄、拉杆以及用于夹住胶管的上阀杆和下阀杆，所述曲柄一端设有滑孔，滑孔通过销轴在推板上，曲柄另一端与拉杆一端相铰接，拉杆另一端与下阀杆相连，上阀杆设推板上，曲柄上设有用于铰接在阀体上的销孔，所述上阀杆和下阀杆相互平行设置。该管夹阀的阀芯结构通过曲柄驱动两阀杆相对运动，结构简单，阀芯工作稳定，适用于大口径的胶管；并且阀芯结构裸露在外面，便于工人观察和维修。由左右铝合金阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。耐磨、防腐、密封性能好，只须更换胶套即完好，阀体可较长时间使用。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。

GJ41X手动管夹阀工作原理：

当顺转手动管夹阀手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭点，切勿尽力或多人辅助，禁用其他工具开闭。

现有的管夹阀多是通过丝杆驱动阀杆相对运动，夹住胶管实现胶管通道闭合。现有管夹阀的阀芯结构复杂，需要的驱动力较大，操作繁琐，阀芯结构运动稳定性差，不适用于大口径的胶管。是引进国外先进技术吸收国内各阀种的优点研制而成的一种新型阀门，因其卓越的耐磨防腐性能而倍受青睐，适用于低压管道的颗粒浆体或化学介质的输送控制系统。

胶管阀开启方便灵活，密封性能好，杜绝了跑冒滴漏等现象

的发生，胶管可定期更换，而阀体可长期使用，节省费用。

胶管阀可替代闸阀、截止阀和调节阀，提高使用寿命5-10倍。

GJ41X手动管夹阀主要特点

1; 采用独特的橡胶配方,防腐蚀，耐磨损，耐负压。

2; 阀门可更换配件橡胶管。只需简单地更换胶管，阀门即完好如新。

3; 绝对密封。阀门的机械部分受到保护，仅有橡胶管接触到处 理介质，整体法兰，不需要密封垫，无密封装置，绝对没有问题。

3; 耐寒性能好。由于流体介质在富有弹性的橡胶管中流动,从而排除了流体晶化所造成的壳体冻裂等恶果。

4; 根据不同的流体介质选用不同配方工艺制造的胶管,适用范围广，分为A型、B型、C型三种。

5; 工作压力小于1.6MPa,在存在负压的工艺系统中请选用特殊制造的胶管。

GJ41X手动管夹阀技术参数：

GJ41X手动管夹阀胶管应用范围及性能

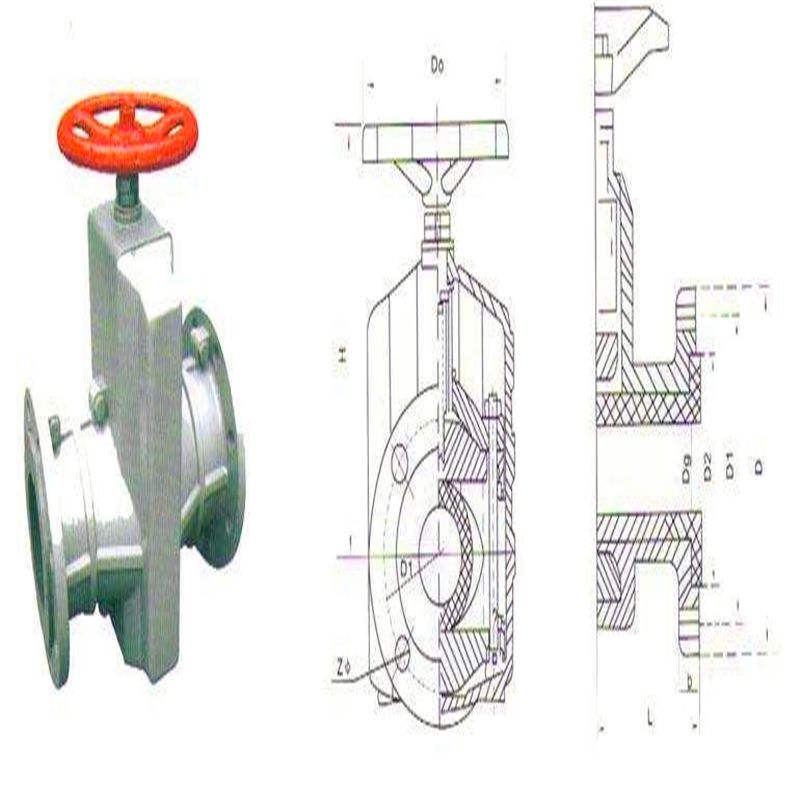

GJ41X手动管夹阀外形连接尺寸：

上面结合附图对本发明进行了示例性描述，显然本发明具体实现并不受上述方式的限制，只要采用了本发明的构思和技术方案进行的各种非实质性的改进，或未经改进将本发明的构思和技术方案直接应用于其它场合的，均在本发明的保护范围之内。

安装使用及维护

1.阀门安装时，两端法兰连接要紧固，以免在启闭阀门时撕裂胶管法兰。

2.使用前应了解管道的工作压力，严禁超压使用。

 3.使用中如发现关闭不严时，多数是因为硬性异物被夹造成的。此时只 需开启阀门让异物通过，再行关闭即可。发现滴漏现象应及时检修，如属胶管磨损，应及时更换。

GJ41X手动管夹阀安装与维护：

1、本阀门在管道上任意安装，没有介质流向限制。

2、本阀门维护成本低，没有需要定期更换的阀座、密封填料、密封圈或伸缩管。

3、胶管是管夹阀是需要更换的零件，一旦更换了胶管，阀门就像新阀门一样。

4、本阀门很少需要其他零件库存，一般建议客户购买本阀门的时候多备几条胶管。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
