    JM644X气动膜片式快开排泥阀申弘

    产品型号: JM644X
    品  牌: 申弘
    • ≧1 台
      ¥1144.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    JM644X气动膜片式快开排泥阀 产品说明

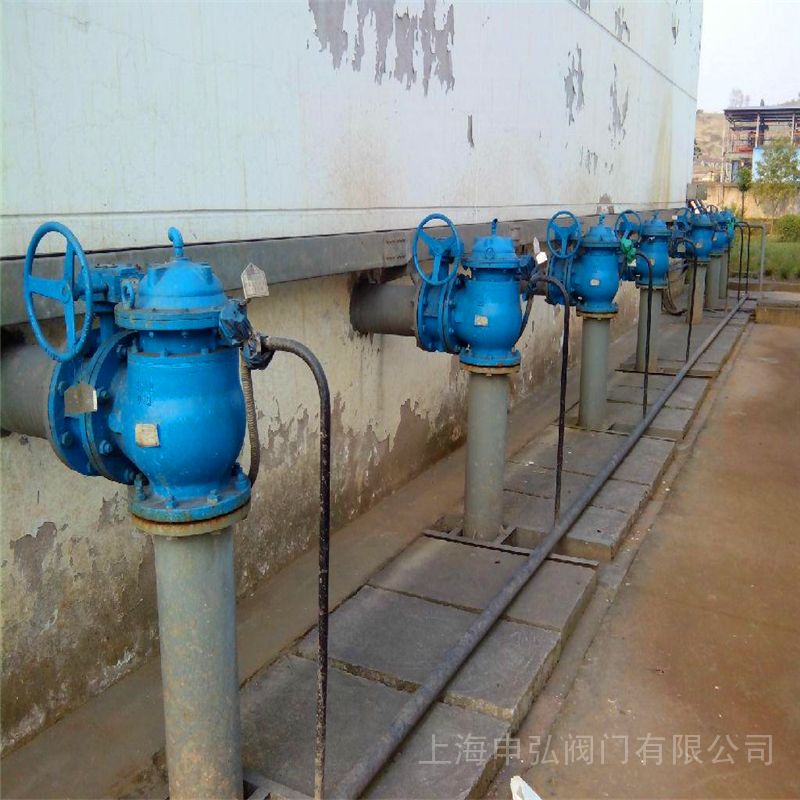

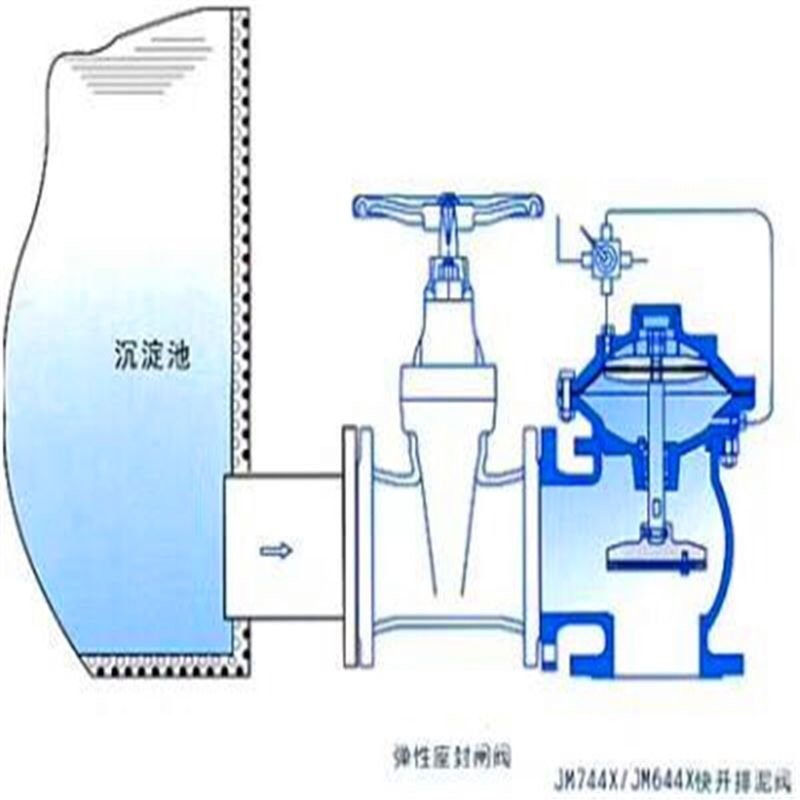

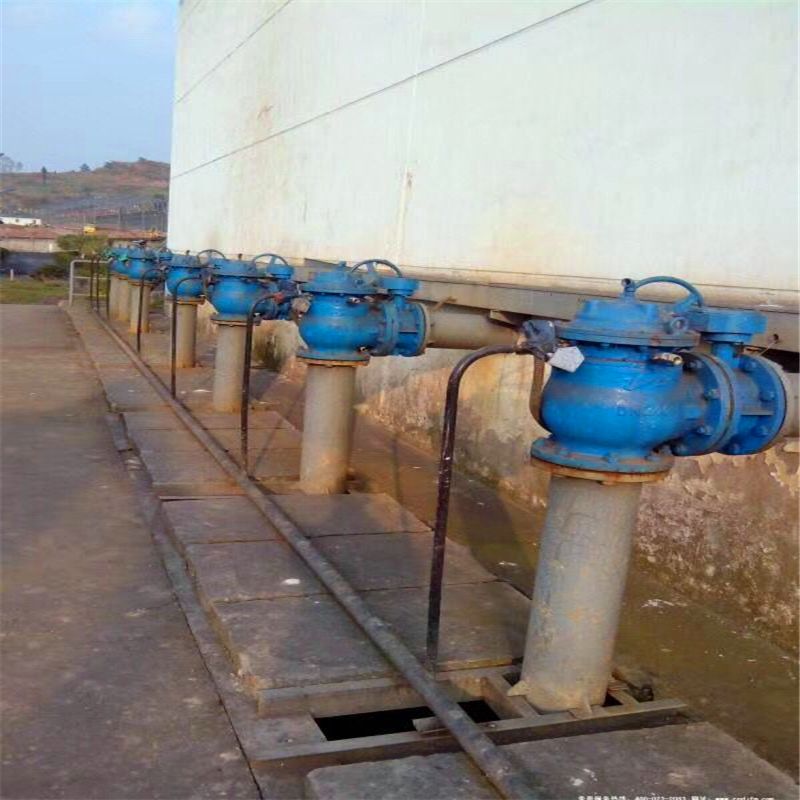

    本实用新型涉及一种单向阀,尤其涉及一种膜片式快开排泥阀。JM644X气动膜片式快开排泥阀,是一种由液压源或气动源作执行机构的角型截断类阀门。排泥阀通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该膜片式快开排泥阀由尼龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。该排泥阀将隔膜代替活塞,无运动摩擦,更适用于泥浆等颗粒介质,大大提高了阀门的使用寿命。

    JM644X气动膜片式快开排泥阀背景技术:

    常规的混凝-过滤制水工艺,是原水进入斜管沉淀池直接加药混凝后沉淀,排泥量较大,因此选用对泥沙液淤积不敏感的膜片式快开排泥阀。根据《膜片式快开排泥阀》 (CJ/T196-2004)城镇建设行业标准4. 1条规定阀板的开启高度不小于公称通径的1/2。 在现有排泥阀的实际使用过程中,压缩空气是通过电磁阀从下腔进入后经下腔另一侧的球阀排出的,阀板开启到规定的高度排泥结束后,由于斜管沉淀池的静压差和阀板自身重力作用,闭阀产生的水锤使得排泥阀和控制闸阀的压盖和法兰处皮垫崩掉漏水。即球阀开启过大会导致阀体崩裂,开启过小会出现阀板上下摆动,排泥无法停止。而由于斜管沉淀池的静压差已经客观存在,排泥阀无法做到缓闭,造成排泥阀维修频繁,使用寿命缩短。

    该膜片式快开排泥阀有阀体,上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。排泥阀开启只需要一分钟打开阀板。此阀须利用手动换方阀或电磁阀可远距离控制排泥阀开关。该阀密封性强、开关性能好,检修方便,使用寿命达五年以上,保用期为十八个月。

    JM644X气动膜片式快开排泥阀工作原理:

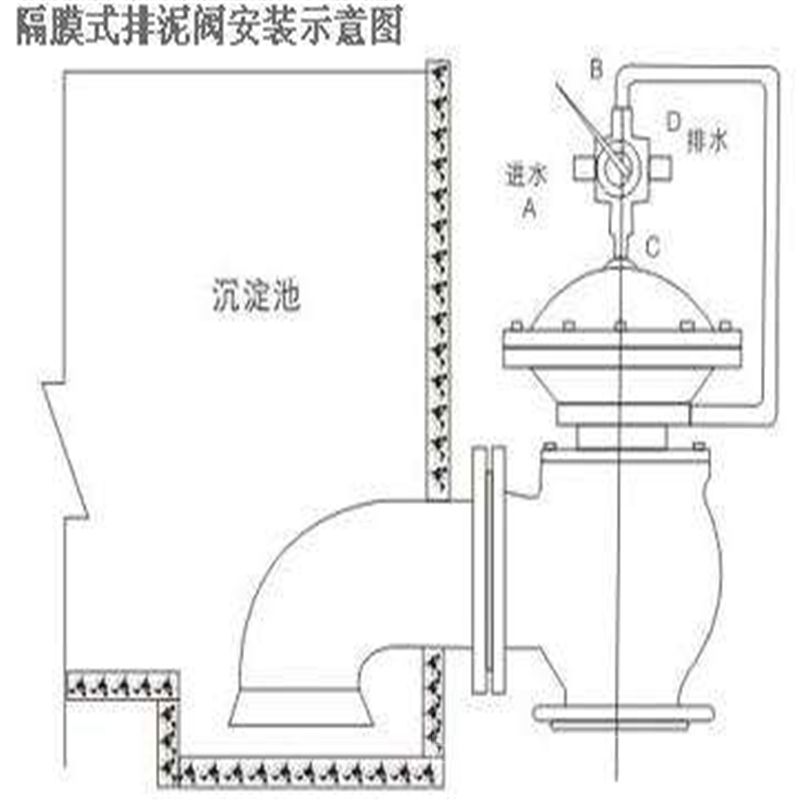

    膜片式排泥阀设计合理,使用方便,密封性能好,经久耐用,该阀利用隔膜片和角式截止阀两部组成,隔膜片材料选用进口丁晴橡胶耐磨橡皮,排泥阀寿命可达多年以上,经用户反馈信息该产品寿命可更长。开关速度快,一般只需通电很快打开阀板,可清理池内泥沙和污物,清理后关闭阀板,无渗漏,隔膜室内以液体带动阀板升降(开关),此阀须设有机房、油泵、换向阀可远距离控制排泥阀开关。一般水池可装2-10台一排安装,同时启动开关,驱动液可用清水或油,膜片式快开排泥阀可节省人力物力,有很大的经济效益的产品。

    JM644X气动膜片式快开排泥阀产品特点:

    1.排泥阀采用全衬胶阀板,密封效果好,无泄漏。经久耐用,使用寿命长。

    2.在双室隔膜的膜片压板装1个节流装置,承启关闭、打开的作用。

    3.膜片式排泥阀采用双室隔膜传动机构,阀门开启平稳快捷,比活塞式阀门具有以下优点:

    a. 无运动磨损,不会因杂质而产生漏水;

    b.对泥沙淤积适用性强;

    c.不需要润滑,无机械磨损,无定期更换的橡胶制品,使用寿命长;

    4.驱动介质压力水可直接采用自来水或本水池上部清水,(压力≥0.05MPa)操作方便。

    5.排泥阀自动化程度高,可实现远距离自动控制和集中控制。

    实用新型内容本实用新型所要解决的问题是提供一种新型的膜片式快开排泥阀,它可以减少现有的排泥阀在闭合过程中出现的水锤现象,从而延长排泥阀的寿命。

    本实用新型一种膜片式快开排泥阀,由阀盖、膜片座、阀体依次连接而成,阀盖与膜片座之间形成控制腔,隔膜将控制腔分为上下两腔,膜片座与阀体之间形成内腔,阀杆上端从隔膜中穿过后通过弹簧直接与阀盖相连,阀杆下端连接有阀板,

    ​技术参数:

    ①公称压力0 6MPa、1 0MPa
    ②公称通径:100"~400mm
    ③*低驱动压力:0.15MPa
    ④适用介质:水、污水
    ⑤驱动介质:清水、气
    ⑥适用温度:0~80℃
    ⑦法兰标准:GB/T l 7241 6 GB/T 911 3
    ⑧试验标准:GB/T l 3927 APl 598

    JM644X气动膜片式快开排泥阀零部件材料:

    零件名称

    阀体、阀盖

    膜片压板、阀盘

    阀杆

    膜片

    材 料

    铸铁、球铁、碳钢

    球铁、青铜

    不镕钢

    尼龙强化橡胶



    JM644X气动膜片式快开排泥阀结构图:

    口径(DN) D D1 Φ L H1 H Z-Φ 进液接管
    80 195 160 210 135 115 330 4*18 1/2
    100 215 180 240 145 125 360 8*18 1/2
    150 280 240 315 185 155 450 8*23 1/2
    200 332 295 400 220 185 545 8*23 1/2
    250 390 350 460 250 215 610 12*23 1/2
    300 440 400 555135 280 240 680 12*23 1/2

    本实用新型公开了一种气动隔膜排泥阀,包括竖直的阀体和扣在阀体顶部开口的阀盖,阀体的上下分别设置开口,在阀体一侧还设置侧排管口,阀盖下方的阀体上开口内设置有密封上方开口的阀轴导向块,阀轴则竖直贯穿阀轴导向块,阀轴的下端固定连接有能够覆盖在阀体下方开口的阀瓣,阀瓣的下表面外沿设置有一圈密封垫,阀轴的上端则分别设置有阀盘和支撑盘,阀盘和支撑盘之间夹有膜片,膜片的边缘则夹在阀盖上,二位四通换向阀的一端通过管道与膜片上方的阀盖内部连通,二位四通换向阀的另一端通过管道与膜片下方的阀盖内部连通.本实用新型具有结构简单,启闭速度快,维修方便等优点,具有良好的防腐性能,所以使用寿命更长久.

    其特征是它还包括与控制腔的上下腔均相连接的电磁阀,摘要本实用新型公开了一种新型的膜片式快开排泥阀,由阀盖、膜片座、阀体依次连接而成,阀盖与膜片座之间形成控制腔,隔膜将控制腔分为上下两腔,膜片座与阀体之间形成内腔,其特征是它还包括与控制腔的上下腔均相连接的电磁阀,这时,控制腔下腔内的压力逐渐减小,上腔内的压力逐渐上升,在上下气体压力的作用下,阀板缓慢关闭无摆动,水锤明显减小。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
