    P41X单口排气阀申弘

    产品型号: P41X
    品  牌: 申弘
    • ≧1 台
      ¥451.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    P41X单口排气阀产品说明
    本实用新型涉及一种阀门,特别是关于一种排气阀。本实用新型适用于给排水系统中,用来排除管道内的空气。本实用新型的目的是针对现有技术存在的不足,提供一种工作压力高的单口排气 阀。 本实用新型的技术方案包括阀体、阀瓣、阀盖、阀座,阀座安装在阀体与阀盖之间, 阀座中心制有通孔,阀盖上设有通气口。主要是阀体内设有一支架,支架的下端固定连接在 阀体进口侧内壁,阀体内壁均匀制有导向筋。P41X快速排气阀适用于工作介质为水的管路上,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。快速排气阀是用于压力输送水管道的排气。

    特点

    1. 能够排除管道中的气体,养活阻力,节约能源。

    2. 排气能力是普通双口排气阀的多倍。

    3. 当管道负压时,本产品能快速自动吸气,防止管道破裂。

    4. 浮球为不锈钢,使用寿命长,安全可靠。

    P41X单口排气阀技术参数

    1. 介质:清水

    2. 温度:0-80℃

    3. 壳体温度试验压力:

    4. 阀体材料:铸铁

    5. 浮球:不锈钢

    技术参数:

    公称通径DN(mm)  20(3/4")~50(2")
    公称压力PN(Mpa)  1.0~1.6
    使用温度(℃)  0~85
    适用介质  清水

    四、P41X单口排气阀零件材料:

    阀体 铸铁
     阀盖 铸铁
    浮球 不锈钢
     塞头 橡胶
     排气阀 黄铜
    螺丝、螺帽 元钢

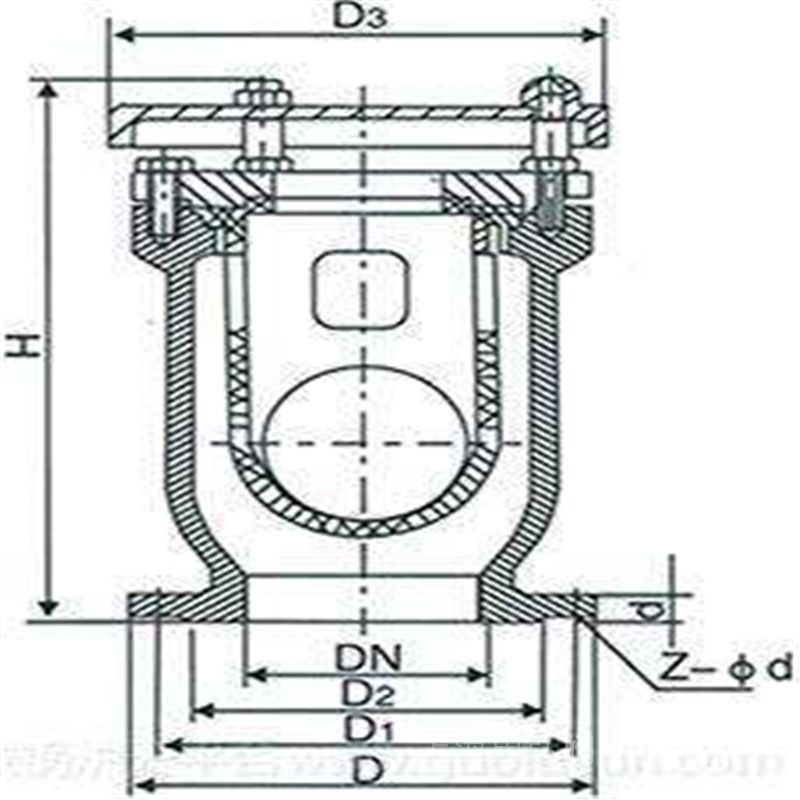

    五、QB1单口排气阀剖面图及外形尺寸:

    六、P41X单口排气阀结构图

    七、P41X单口排气阀主要尺寸:

    螺纹 规格 ZG Φ H 法兰 规格 D D1 Φ H
    20 3/4" 135 205 20 105 75 135 210
    25 1" 135 205 25 115 85 135 210
    40 1 1/2" 150 205 40 145 115 150 210
    50 2" 150 205 50 160 125 150 210

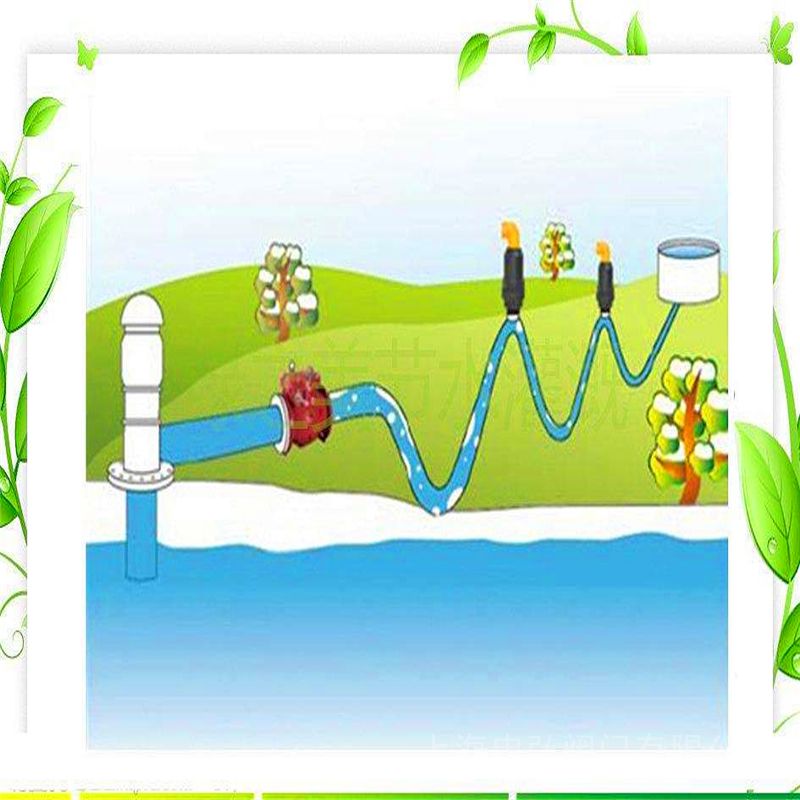

    在一般情况下,水中含有溶解空气,在输水过程中,这些空气由水中不断地释放出 来,聚集在管线的高点处,形成空气袋使系统的输水能力下降,因此在输水系统安装排气 阀,用来排除溶解空气。现有排气阀一般由一椭圆形阀体,阀体内设置不锈钢材料制成的浮 球、杠杆、杠架、阀座,安装于泵出水口或输水系统的高处,排除管道内集聚的空气,且于管 内一旦有负压产生时,此阀迅速吸入外界空气,以保护管线因负压所生产之毁损,确保管线 安全。

    排气状态时,浮筒由于重力作用,将杠杆的一端向下拉下,这时杠杆处于倾斜状态,在杠杆与排气孔接触部分出现空隙,空气就通过此空隙由排气孔排出,随着空气的排出,水位上升,浮筒在水的浮力作用下向上浮起,杠杆上的密封端面逐渐压上排气孔,直至整个排气孔被完全堵住。排气阀这时就完全处于封闭状态。

    其不足之处是浮球采用不锈钢材料,为了保证浮力,浮球的壁厚都很薄,当浮球在介 质浮力和压力作用下处于关闭状态时,浮球与阀座密封面的环形面积之间会产生很大的应 力,当该应力超过浮球的弹性极限时会使浮球产生局部变形,影响排气阀的正常工作。因 此,现有排气阀的*大公称压力限制在PN2. 5MPa以下,工作压力较低。

    P41X单口排气阀安装:

      1.自动排气阀必须垂直安装,即必须保证其内部的浮筒处于垂直状态,一面影响排气;

      2.自动排气阀在安装时,跟隔断阀一起安装,这样当需要拆下排气阀时进行检修时,能保证系统的密闭,水不致外流;

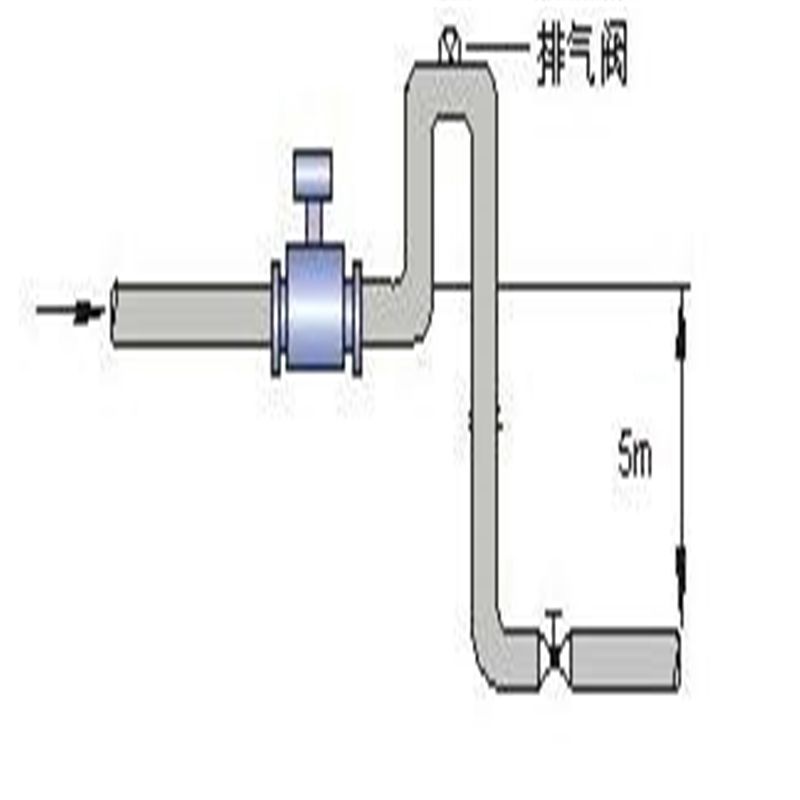

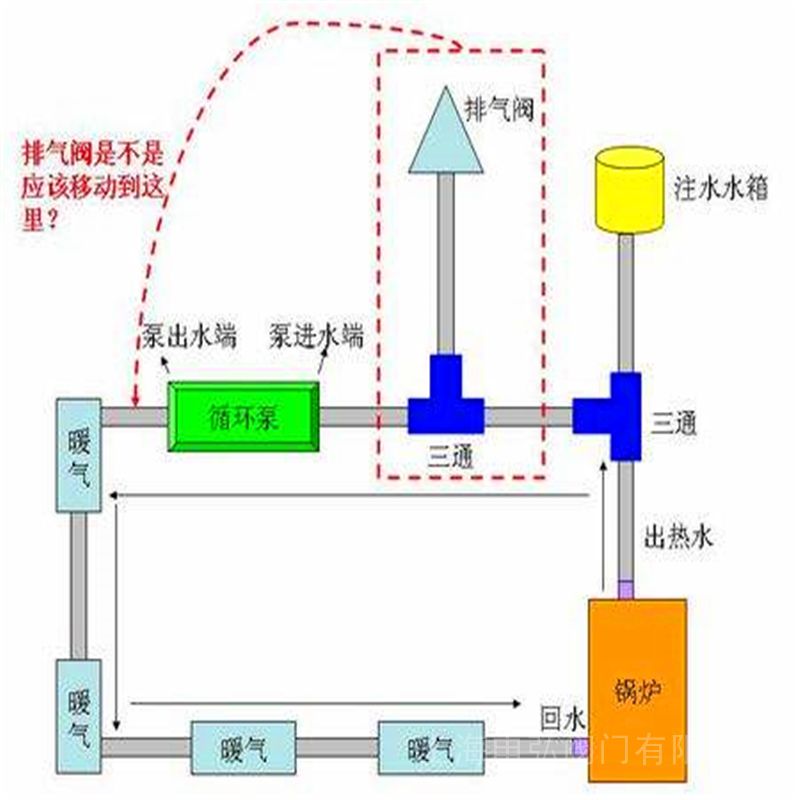

      3.自动排气阀一般安装在系统的点,有利于提高排气效率。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
