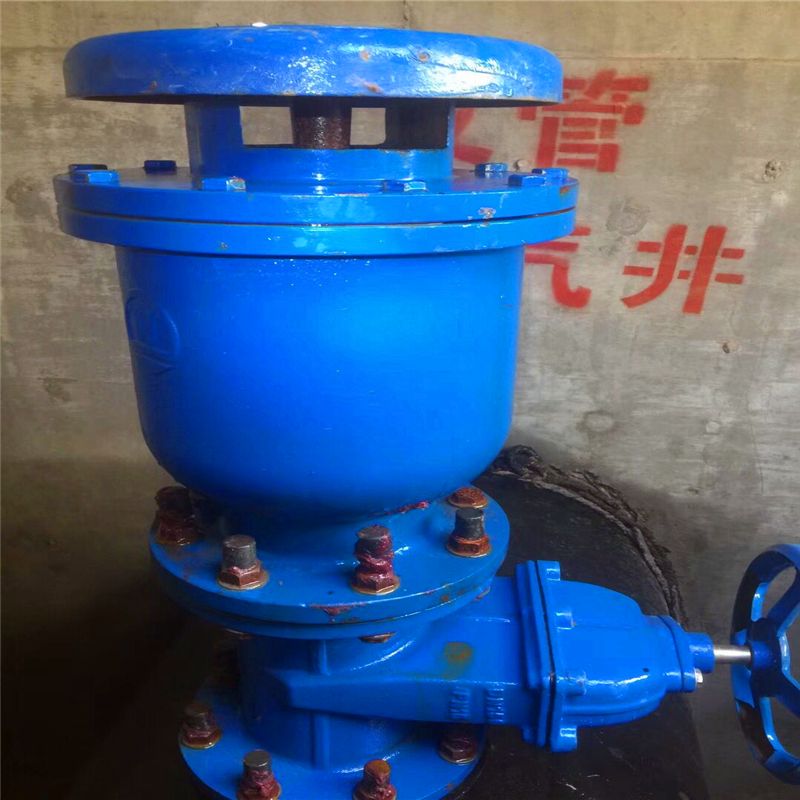

    CARX组合式进排气阀申弘

    产品型号: CARX
    品  牌: 申弘
    • ≧1 台
      ¥1351.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    CARX组合式进排气阀 产品说明
    本实用新型涉及一种进排气控制装置,属于一种用于给排水管道中的组合式进排气阀。用于管路上的高点或弯头或有闭气的地方,来排除管内的气体来疏通管道,达到正常工作。如不装此阀,管道随时出现气阻,使管道出现水容量达不到设计要求;其次,管道在运转时出现停电、停泵管道及时出现负压力会引起管道振动或破裂。

    CARX组合式进排气阀特点

      1.低压进排气组件的大进排气口保证了空气以较高的流量进出高速排放的气流,甚至混合水雾的高速气流也不会使排气口提前封闭而导致气密封。

      2.排气口仅在空气彻底排放后才会封闭。

      3.任何时候,只要系统内压低于大气压,例如发生水柱分离现象时,空气阀就会立即打开向系统内进气,防止系统内产生真空。

      4.在系统排空时及时进气可加快排空速度

      5.排气过程平稳,可防止出现压力波动或其他破坏性现象。

    CARX组合式进排气阀背景技术:

    在给排水管道中,特别是对于大口径长距离输水管网中,当空管注水时,需要用大孔排气阀将管内空气排向大气;当管内产生有压力气体的气囊时,需要用小孔排气阀将压力气体排向大气;当管内因供水流量剧增或产生水锤,管内发生降压或产生负压时,需要立刻用开启阀的排气孔,向管内大量补气,破坏真空,保证管网安全。已有技术是在排水管道上安装大孔排气阀和小孔排气阀构成的复合式排气阀,目前国内生产的复合式排气阀虽然经过改进,但是空气关闭压力仍然停流在上世纪七、八十年代的0.1Mpa以下,在不少现场发生管内的空气尚没有完全排除,排气阀已经关闭,严重影响管道的过流能力,所以不得不用人工到现场进行强制排气。当水进入管路时,塞头停在定位架下部,进行大量排气,当空气排完时,水进入阀门把球浮起,传动塞头到关闭,停止排气。管道在正常运转时自然会产生少量气体,这些气体会聚集到管内上部,到相当程度,阀内水位下降,浮球顺水下降气体从小孔排出,如出现停电、停泵,管道内水流空时随时会出现负压,浮球顺水下降,打开小孔带动大孔进行大量进气确保管道安全。

    CARX组合式进排气阀产品特点:

    1、采用卷帘式复合结构,应用在工况当中适应能力强。

    2、卷帘复合式排气阀采用双口设计,由向量及大排气阀组成工作时效率非常高。

    3、浮球及托加采用不锈钢材质,确保阀门的使用寿命长,并且排气量大。

    CARX组合式进排气阀材料表:
    序号  名称  材质
    防雨盖  HT200、FCD--450
    定位架  HT200、FCD--450
    导杆活塞  SUS304 不锈钢
    密封圈  BUNA-N/NBR
    密封垫圈  BUNA-N/NBR
    密封圈压板  SUS304 不锈钢
    护桶  SUS304 不锈钢
    浮球  SUS304 不锈钢
    壳体  HT200、FCD--450、WCB
    10  密封环  BUNA-N/NBR


    CARX组合式进排气阀外形尺寸

    通径  D1  D2  Φ  Z-Φd
    25  115  85  68  195  320  4-14
    50  160  125  100  195  320  4-18
    80  195  160  135  242  375  4-18
    100  215  180  155  260  395  8-18
    150  280  240  210  345  500  8-23
    200  335  295  265  425  600  8-23
    250  390  350  320  500  680  12-23
    300  440  400  368  605  780  12-23
    350  500  460  425  650  860  16-23
    400  565  515  485  740  940  16-25
    本实用新型的目的是提供一种空气关闭压力高、快速进排气的复合式快速进排气阀。
    本实用新型的目的是这样实现的,它主要包括阀体、阀盖、浮体罩、浮体、升降罩,所述的升降罩的下边缘是处于浮体罩的过流窗口底边的下方。
    本实用新型的这种升降罩设计不会被由浮体罩的过流窗口出来的过流空气顶起,而将大排气孔关闭,与已有的复合式排气阀相比较具有空气关闭压力高,结构简单、排气量大,体积较小的特点。
    本实用新型公开了一种复合式快速进排气阀,它主要包括阀体、阀盖、浮体罩、浮体、升降罩,升降罩的下边缘是处于浮体罩的过流窗口底边的下方。本实用新型具有空气关闭压力高,结构简单、排气量大,体积较小的特点。

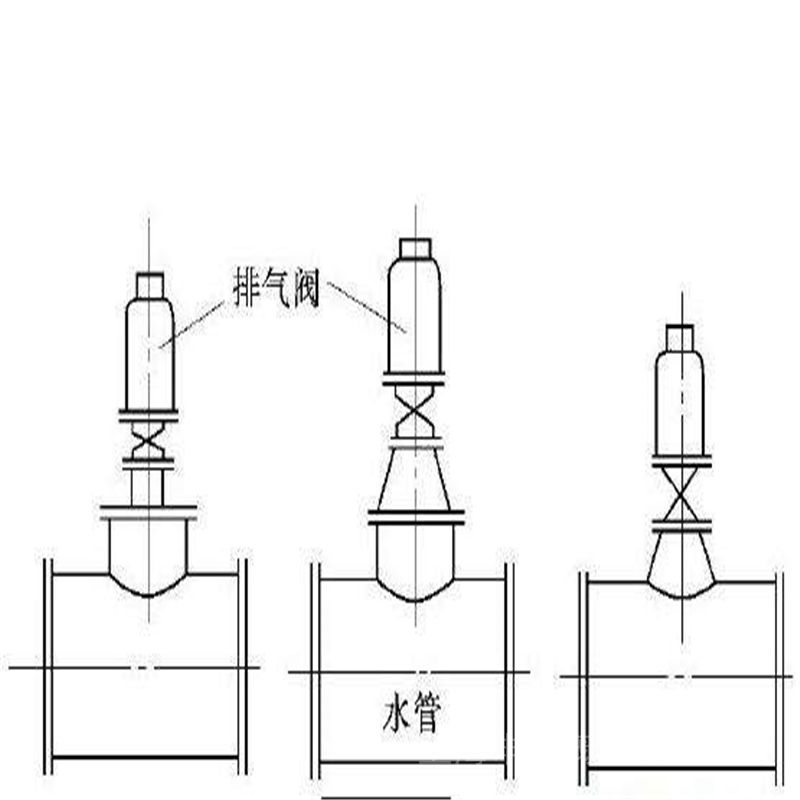

    全通径阀体,所有流体流通横截面积均大于或等于公称直径,特色的系统防护性能。本系列排气阀适于装设在水泵出水品处或送配水管线中,用以排除大量集结空气,同时把管线较高处集结的微量空气排放至大气中,以提高管线及水泵使用效率,且于管内一旦有负压产生时,本排气阀可迅速吸入外界空气,避免管线因负压而造成破管现象的发生。复合式高速排气阀是一种供排水管道专用的进排气控制装置,适用于长距离输水、管线走向起伏,高低落差较大、易产生断流弥合水柱分离的工况,广泛应用于各类水厂、各类给水、供水领域的管网系统。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
