    FP4X组合式快速排气阀申弘

    产品型号: FP4X
    品  牌: 申弘
    • ≧1 台
      ¥1151.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    FP4X组合式快速排气阀 产品说明

    本实用新型涉及阀门技术领域,尤其涉及一种组合式管道进排气阀。目前液体输送中,特别是通过管道进行液体输送,介质中不可避免的会带有气体,并在管道中聚集形成气泡,当管道中的气体积聚形成气囊时,容易对管路产生阻塞,影响输送效率,目前的解决方案主要是安装进排气阀。本实用新型涉及一种阀座的起吊工具,特别是涉及一种船用柴油机排气阀阀座的起吊工具,实现加工过程中无起吊孔情况下零件的水平起吊和安装,可以快速、安全的将零件起吊、安装。适用于阶梯圆盘类产品的水平起吊和安装。在现代的产品结构设计中,设计者会人性化的考虑零件的起吊、安装,但在加工过程中的起吊则存在着不便和安全隐患。是我公司引进国外技术研发设计的一款复合式排气阀,其由高压微量排气阀和低压大量进排气阀两部分组合而成,同时具备排气和进气的功能。低压进排气阀既可在空管充水时大量排放管道内的空气,又能在管道排空或出现负压时,如系统停泵,水泵反转,系统管网中的水快速回流而在管道内部形成真空的工况下,将自动开启向管道内快速大量吸气,以消除负压,从而避免爆管事故发生;在系统管网正常工作时,高压微量排气阀不断的将管网中积聚的少量空气排出,以减少因之可能产生的多种不利后果。

    本产品适于装设在水泵出水口或送配水管线中,用于排除管线中大量集结的空气,同时把管线较高处集结的微量空气排放至大气中。主要由阀体,浮球,升降罩,大小密封组件,阀盖及排气罩等组成,其是一种设有一大一小两个进排气孔,具有当管道空管充水时,在工作压力下能自动快速排出管中空气,当管道内产生负压时又能快速进气,在正常工作状态下能排出管中聚集的少量气体,排气后又能自动闭阀的复合式高速进排气阀。

    FP4X组合式快速排气阀在无水无压力情况下,浮球和阀瓣都降落在护筒内。当管道空管充水时,大量空气从大排气口排出,空气将排尽时,水开始进入阀门内将浮球浮起,浮球又将阀瓣拖上去,堵住大排气口,制止水往外流出,阀瓣堵住大排气口以后,只要管道里的水和气呈压力状态,阀瓣不会下落,这时如果管道里的空气在阀内积聚到一定量时,由于浮球的浮力减少而降落下来,空气从导杆的小排气孔排出去,空气排尽后,浮球又上升堵住小排气孔。当管道里产生负压时,阀瓣和浮子都被吸落下来,从大排气口大量补进空气。

    本实用新型适用的零件阀座,在以往的水平起吊中方法为:

    1、使用吊绳竖直起吊,放在工装或平台上,此时吊绳被压在零件下,再靠外力将吊绳拉出,效率非常低且不便,并对人身和产品存在安全隐患。

    2、将木棒两端穿过吊绳两端,再将木棒和吊绳斜穿零件内孔,靠内孔锥度将木棒拉近,再进行起吊;这种方法不易将零件吊平,并极易使零件掉落,效率低,隐患大。

    为了克服上述缺陷,本实用新型提供了一种排气阀阀座的起吊工具,可以快速、安全的将零件水平起吊、安装,大大的提高的效率和安全性。并可将此种工具设计方法用于阶梯圆盘类产品的水平起吊和安装。本实用新型提供的一种排气阀阀座的起吊工具,具有体积小、重量轻、使用方便、操作灵活、制作成本低、效率高、安全性高等特点。

    FP4X组合式快速排气阀主要零部件材料表

    序号

    零件名称

    材料名称

    1

    防 雨 盖

    HT200

    QT450-10

    WCB

    CF8

    CF8M

    CF3M

    2

    定 位 架

    HT200

    QT450-10

    WCB

    CF8

    CF8M

    CF3M

    3

    导杆活塞

    SUS304

    SUS304

    SUS304

    SUS304

    SUS316

    SUS316L

    4

    密 封 圈

    N/NBR

    N/NBR

    N/NBR

    N/NBR

    N/NBR

    N/NBR

    5

    密封垫圈

    N/NBR

    N/NBR

    N/NBR

    N/NBR

    N/NBR

    N/NBR

    6

    封圈压板

    SUS304

    SUS304

    SUS304

    SUS304

    SUS316

    SUS316L

    7

    护 桶

    SUS304

    SUS304

    SUS304

    SUS304

    SUS316

    SUS316L

    8

    浮 球

    SUS304

    SUS304

    SUS304

    SUS304

    SUS316

    SUS316L

    9

    阀 体

    HT200

    QT450-10

    WCB

    CF8

    CF8M

    CF3M

    10

    密 封 环

    N/NBR

    N/NBR

    N/NBR

    N/NBR

    N/NBR

    N/NBR

    FP4X组合式快速排气阀主要技术规范表

    设计标准

    JB/T 12386-2015《给水管道进排气阀》,CJ/T 217-2013《给水管道复合式高速进排气阀》

    法兰标准

    GB/T 17241.6-2008《整体铸铁法兰》,JB/T 79.1-1994《凸面整体铸钢管法兰》

    试压标准

    GB/T13927-2008《工业阀门压力试验》

    使用温度

    0-85℃

    适用介质

    清水,原水(注:不能用于污水系统)

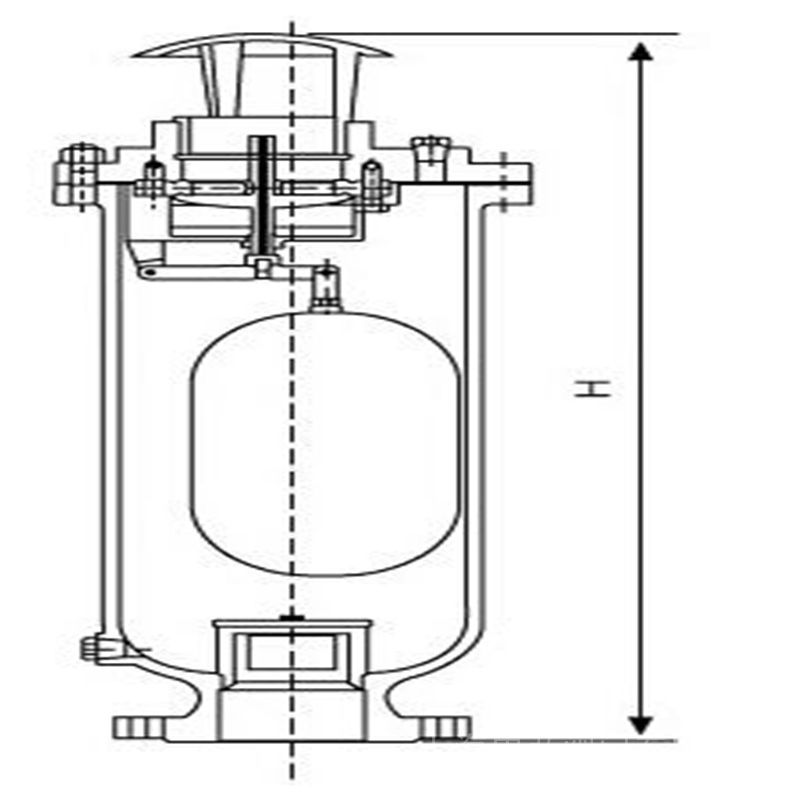

    FP4X组合式快速排气阀外形尺寸表:

    公称通径DN D D1 D2 Φ H Z-Φd
    50 115 85 68 195 320 4-14
    65 160 125 100 195 320 4-18
    80 195 160 135 242 375 4-18
    100 215 180 155 260 395 8-18
    150 280 240 210 345 500 8-23
    200 335 295 265 425 600 8-23
    250 390 350 320 500 680 12-23
    300 440 400 368 606 780 12-23
    350 500 460 425 650 860 16-23
    400 565 515 485 740 940 16-25



    而在一些坡度起伏的长距离输送管路中,不仅距离长,而且高低起伏变化频繁,在管路的高峰点容易因气体积聚形成气囊,而在一些开启和关闭特别频繁情况下,进排气阀的安全性非常重要。一种进排气阀,主要由连接法兰、阀体、阀盖、浮球外桶、浮球、阀柱、封闭垫组成,但该排气阀为单体,对于开启和关闭特别频繁,需要频繁地进排气情况则存在灵敏度低的不足。因此,一种高安全性,特别是一种适应于频繁进排气的组合式管道进排气阀就应运而生。

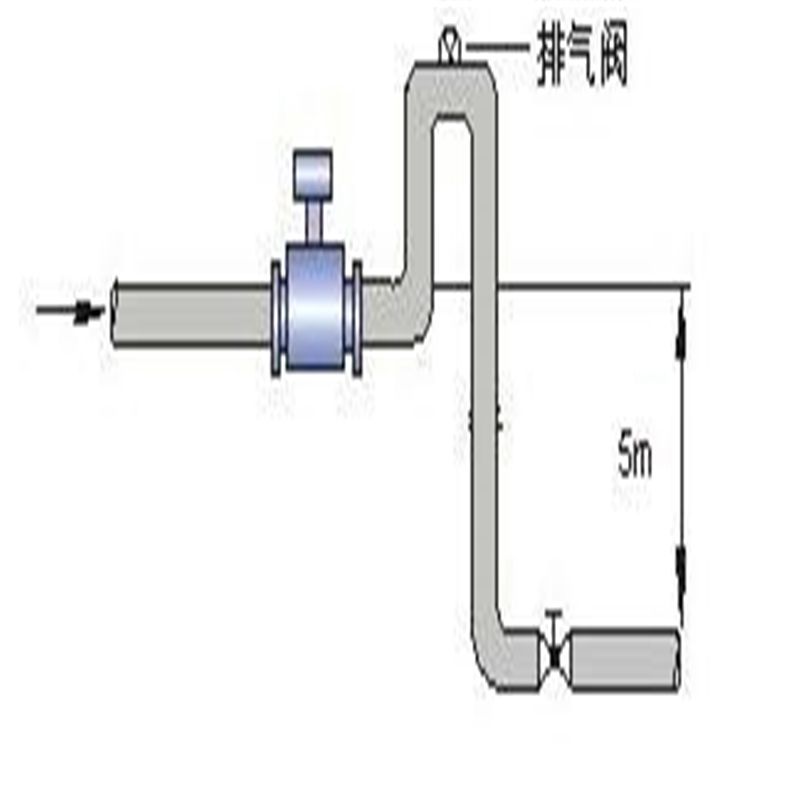

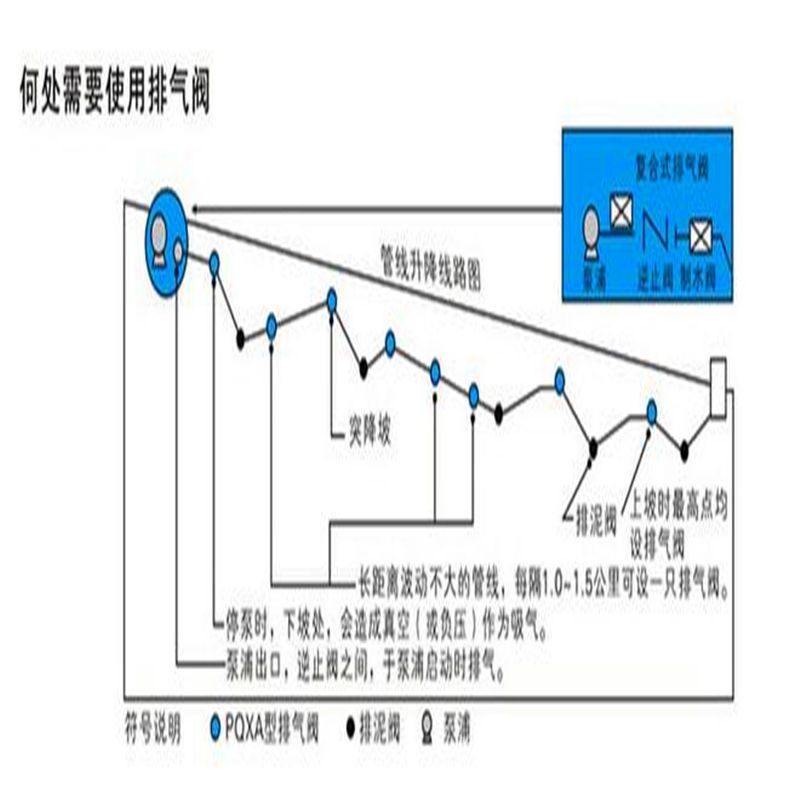

    安装位置:

    1、陡峭斜坡的高点。

    2、管道的水柱分离点。

    3、长距离水平管线每隔400-800M安装一只。

    4、为保证使用效果,空气阀安装时须垂直管线向上安装。

    5、在三级缓闭防水锤型空气阀下面加装缓冲塞阀。在管线注满水情况下,因管道压力大,当水流到达管道开 孔处,此时管道压力聚集在空气阀底端,在没有安装缓冲塞阀时,过大的水流压力会对 排气阀里面的部件产生破坏,进而发生诸如排气阀漏水、不排气等现象.

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
