    GYX阻火呼吸人孔申弘

    产品型号: GYX
    品  牌: 申弘
    • ≧1 台
      ¥1155.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    GYX阻火呼吸人孔 产品说明

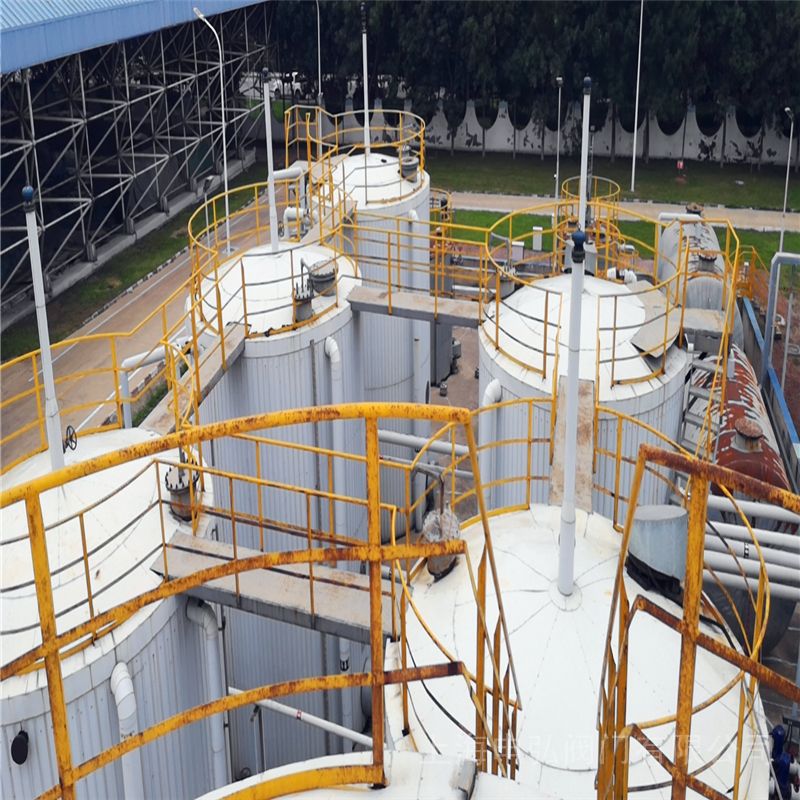

    本实用新型涉及安全应急通气装置,特别涉及一种储罐防爆阻火呼吸人孔。储罐防爆阻火呼吸人孔是安装在储罐顶上的安全紧急通气装置,既能避免因以外原因造成罐内急剧超压或真空时损坏储罐而发生事故,又能起到防止易燃气体、液体的火焰蔓延和回火引起爆炸的安全装置,特别适用于储存物料以氮气密封的拱顶常压罐。目前国内常用的储罐防爆阻火呼吸人孔均采用刀口平面密封结构,密封面接触面积小,容易损坏密封垫,刀口易损坏、不易修复。安装在石油、化工等物料储罐顶上的安全应急通风装置。通常与呼吸阀配套使用,是为了避免因意外原因造成罐内急剧超压或真空时,起到压力泄放或气体吸入的作用。

    有鉴于此,为克服现有技术的不足,本实用新型提供一种储罐防爆阻火呼吸人孔,型密封结构替代以往刀口平面密封结构,彻底解决了产品的密封性能问题,显著地提高了储罐密封程度。阻火呼吸人孔产品是采用四氟密封结构,以配重来调节吸入阀瓣和泄压盖的开闭,具有定压排放、定压吸入、开闭灵活、可靠等特点。又名B型压力排放吸入阀、GYXC型压力排放阀分别安装在石油、化工等物料储罐顶上的应急通风装置。通常与呼吸阀配套使用,是为了避免因意外原因造成罐内急剧超压或真空时,起到压力泄放或气体吸入的作用。呼吸人孔是安装在石油、化工等物料储罐上的安全应急通风装置,通常与阻火呼吸阀配套使用,既能避免因意外原因造成罐内急剧超压或真空时,损坏储罐而发生的事故;又能起到安全阻火作用。

    是目前国内保护储罐安全的理想装置,产品填补了国内空白。 产品采用全天候密封结构,以配重来调节吸入阀瓣和泄压盖的开闭,以不锈钢波纹带为阻火层,来阻止火焰的通过,并设双抽屉口,为清洗更换阻火层提供了方便,缩短了时间。总之,该产品具有定压排放、定压吸入、工闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。

    GYX阻火呼吸人孔主要技术参数:

    1、操作压力 正压:+1765Pa(180mmH20)负压:一392Pa(一40mmH20)

    2、阻火等级:BS 5501:IIA级标准化 3、使用温度:+60~一30

    4、适用范围:特别适用于贮存物料以氮气封顶的拱顶常压罐。


    为了实现上述目的,本实用新型的技术方案如下所述:

    储罐防爆阻火呼吸人孔,包括阀体,法兰、正压阀盘与负压阀盘,所述阀体内下部设置双层阻火波纹板,上部为正压阀盘,所述正压阀盘与所述阀体接触面安装有型密封条,正压阀盘中间安装有负压阀盘,所述负压阀盘上接有导静电线。

    进一步,所述正压阀盘两侧安装连接支耳,所述支耳垂直方向穿过正压阀盘导杆,通过所述支耳及正压阀盘导杆定位正压阀盘。

    所述正压阀盘上方安装有雨罩,所述正压阀盘导杆采用螺钉固定在所述雨罩上。

    所述负压阀盘由垂直方向连接的负压阀盘导杆定位,所述负压阀盘导杆上连接负压阀盘支架,所述负压阀盘支架由螺钉固定在正压阀盘上。

    所述雨罩将上述正压阀盘、正压阀盘导杆、负压阀盘、负压阀盘导杆、负压阀盘支架、导静电线、螺钉等部件一起包覆于内部,起到遮风挡雨作用。

    所述阀体底部两侧分别与法兰相焊接。

    本实用新型的有益效果是,结构设计新颖,密封结构替代以往刀口平面密封结构,彻底解决了产品的密封性能问题,显著地提高了储罐密封程度。

    为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。

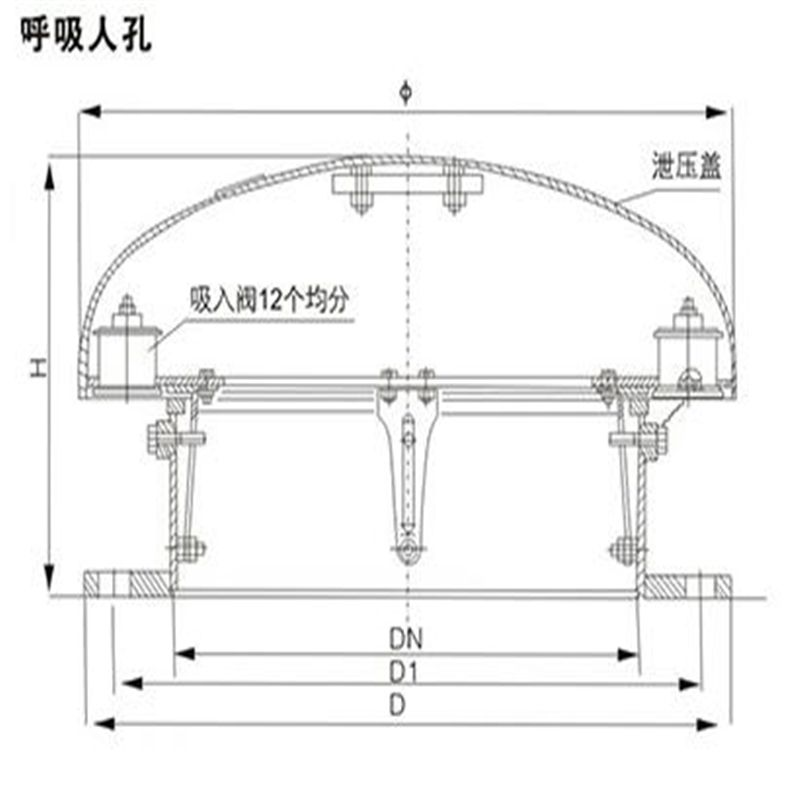

    GYX阻火呼吸人孔外形尺寸

    DN

    450

    500

    600

    700

    750

    L

    370

    380

    480

    540

    600

    H

    658

    708

    808

    908

    955


    GYX阻火呼吸人孔设备材质:

    Materials of construction:

    NO

    1

    2

    3

    4

    5

    构件
    Component

    壳体
    Body

    阀杆
    Stem Guide

    阀盘
    Pres. Disk

    阀座
    Pres. Seat

    阀套
    Coating

    材质
    Material

    不锈钢Steel
    铝合金Alum.
    碳 钢Casting

    304
    316
    316L
    PTFE

    304
    316

    316L
    PTFE

    304
    316
    316L
    PTFE

    304
    316
    316L
    PTFE

    注:连接标准:HG、GB、ANSI、JIS、DIN等等。

    订货须知:
    Order Construction:
     订货时请注明产品尺寸、操作压力及材质。
     Please give clear indication of Dimension,opressure and material.
     当需要其他标准法兰、材质或操作压力时请在订货时注明。
     Please give indication of flange,material and operating pressure if you need other standard.

    储罐防爆阻火呼吸人孔,包括阀体,法兰、正压阀盘与负压阀盘,其特征在于,所述阀体内下部设置双层阻火波纹板,上部为正压阀盘,所述正压阀盘与所述阀体接触面安装有密封条,正压阀盘中间安装有负压阀盘,所述负压阀盘上接有导静电线。

    GYX阻火呼吸人孔 维修与保养

    1、呼吸阀在出厂时,我公司在法兰面加装了防尘保护盖,安装时务必将防尘保护盖取下;

    2、呼吸阀属精密产品,是储罐的安全喉道,特别是阀盘随时都在起跳,故阀杆与阀套间应保持绝对干净,不得有杂质。每周必需定人定时上罐检查,当储罐工作时,会听到呼吸阀内“砰”--“砰”--“砰”轻微的响声,即该阀处到正常的工作状态,否则,应立即折开检查;

    3、装卸时,呼吸阀必须垂直向上,不得倒置或横放。阀杆取出清洗时,要垂直轻放,否则,阀杆容易变形;

    4、每季度必须折开呼吸阀,擦干阀杆与阀套间的污垢,以保证呼吸阀正常工作;

    5、带阻火功能的呼吸阀,即阻火呼吸阀,每半年应清除阻火盘通气孔的污渍,以保证阻火盘良好的阻火功能;

    6、三年内,呼吸阀内阀盘、阀杆必须更换。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
