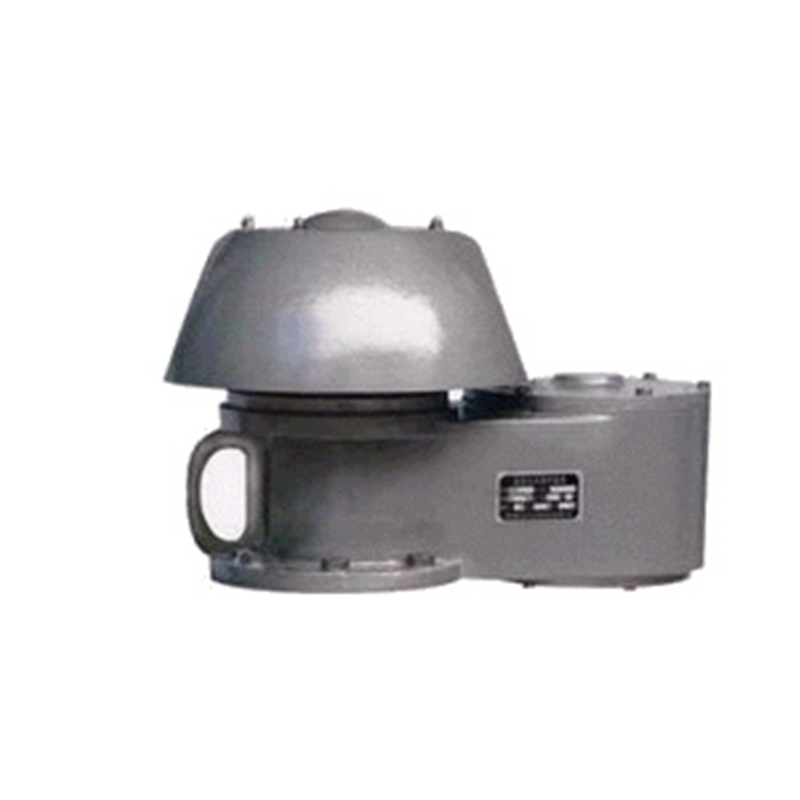

    QHXF-2000型全天候防冻呼吸阀申弘

    产品型号: QHXF-2000型
    品  牌: 申弘
    • ≧1 台
      ¥1250.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    QHXF-2000型全天候防冻呼吸阀 产品说明
    本实用新型的目的是提供化工储罐上使用的呼吸阀,这种化工储罐上使用的呼吸阀用于解决现有呼吸阀会受到酸腐蚀的问题。本实用新型解决其技术问题所采用的技术方案是:这种化工储罐上使用的呼吸阀包括一个两头相通的呼吸道,呼吸道的两端均为呼吸口,呼吸道的中部设置有第三呼吸口,第三呼吸口处安装呼吸管,呼吸管与储罐相通;全天候防冻呼吸阀是安装在固定顶罐上的通风装置,起减少油品蒸发损耗,控制储罐压力及阻止外界火焰传入的作用。

    全天候防冻呼吸阀它充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时,呼吸阀不动作,保持油罐的密闭性;当罐内气体空间的压力升高,达到呼吸阀的控制正压时,压力阀被顶开,气体从罐内逸出,使罐内压力不在继续增高;当罐内气体空间的压力下降,达到呼吸阀的控制负压时,罐外的大气将顶开真空阀而进入罐内,使罐内的压力不在继续下降。该阀具有通风量大,泄漏量小,耐腐蚀等特点,并有静电接地线,使该阀与罐体保持等电位。该呼吸阀具有防冻性能,适用于寒冷地区。

    QHXF-2000型全天候防冻呼吸阀产品特点:

    1、全天候防冻呼吸阀是安装于固定顶罐上的重要通风装置(可与阻火器配套使用)主要起减少油品蒸发损耗、控制罐内压力、保护储罐安全的作用。

    2、该呼吸阀阀盘为并联式设置(其二通道分开)具有通风量大、泄漏量小、耐腐性强等特点,接有静电地线与罐体保持等电位的安全装置。

    3、阀盘结构:I型是聚四氟乙烯薄膜组合的空气垫式阀盘;II型采用F-46新材料研制成型为压塑式阀盘,经久耐用、防冻性能突出,是适用寒冷地区名符其实的“全天候”新产品。

    操作压力:

    正压:353Pa36mmH2O,980Pa100mmH2O

    负压:295Pa30mmH2O

    阀体材料

    碳钢WCB、不锈钢304、316、铝合金

    正压阀盘材料

    不锈钢304、316、铝合金

    负压阀盘材料

    不锈钢304、316、四氟PTFE

    环境温度 ℃

    -30~60

    QHXF-2000型全天候防冻呼吸阀常规使用的大气压力:

    A级正压

    355Pa (36毫米水柱)

    负压

    295Pa (30毫米水柱)

    B级正压

    980Pa (100毫米水柱)

    负压

    295Pa (30毫米水柱)

    C级正压

    1765Pa (180毫米水柱)

    负压

    295Pa (30毫米水柱)

    QHXF-2000型全天候防冻呼吸阀连接外形尺寸】: GB、JB

    公称通径DN

    H

    L

    D

    D1

    n×φ

    50

    320

    320

    140

    110

    4×14

    80

    366

    400

    190

    150

    4×18

    100

    380

    420

    210

    170

    4×18

    150

    450

    520

    265

    225

    8×18

    200

    520

    600

    320

    280

    8×18

    250

    600

    680

    375

    335

    12×18

    300

    650

    750

    440

    395

    12×23

    350

    700

    850

    490

    445

    12×23

    400

    750

    930

    540

    495

    16×23


    QHXF-2000型全天候防冻呼吸阀
    呼吸道的上、下两端均设置呼吸腔,呼吸腔内有浮球和呼吸筒,浮球和呼吸筒滑动连接,呼吸筒是变径的,由滑动段和呼吸段构成,滑动段与呼吸段之间通过台肩过渡,滑动段固定在呼吸腔的底部,呼吸段设置在呼吸道的内壁上,呼吸段和滑动段均有呼吸孔。上述方案中浮球为椭圆形的球体,浮球的外部带有滑动块,滑动块位于浮球的中部,呼吸筒的滑动段内壁有滑槽,滑动块位于滑槽内,浮球与呼吸筒的滑动段通过滑槽与滑动块滑动连接。上述方案中呼吸管为弯管,呼吸管通过法兰与储罐连通。上述方案中呼吸阀的材质为PP件,浮球的材质为PVC件。本实用新型具有以下有益效果:本实用新型制造简单,防腐蚀能力强,安全性能好,解决了一些特殊的挥发性及腐蚀性都强的化学物质储罐的正负压问题。

    该防冻呼吸阀具有通风量大,泄漏量小,耐腐蚀等特点。

    该呼吸阀具有防冻性能,适用于寒冷地区。

    全天候防冻呼吸阀注意事项:

    因天气潮湿风沙情况下,温度达到零度范围内,储罐不可发油使用。急生产时须先打开量油孔其它之类的供气产品,以保持储罐安全作用。

    全天候防冻呼吸阀在正常工作进油之前,须先打开量油孔。

    (本呼吸阀产品应3个月定期进行检查和保养。)

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
