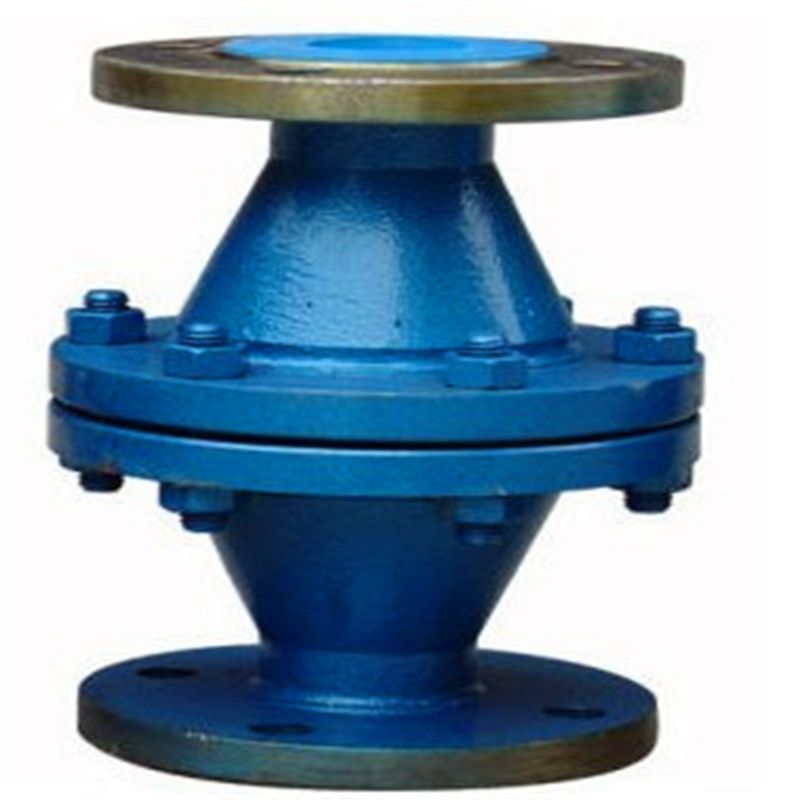

    GYW大口径管道阻火器申弘

    产品型号: GYW
    品  牌: 申弘
    • ≧1 台
      ¥1114.00
    所 在 地: 上海闵行区
    更新日期: 2022-08-16
    详细信息

    GYW大口径管道阻火器 产品说明

    本实用新型要解决的技术问题是提供一种管道阻火器,提高阻火效率。主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两 种。由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网,多层重叠组成。目前国内的阻火器通常采用16~22目金属网,为4~12层。管道阻火器,是用来阻止和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时,是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后,被有规则的阻火元件切割成许多细小的火焰流,由于传热的作用和器壁效应,进入的气体被冷却,使冷却的气体达不到着火温度,没有着火温度就不能形成燃烧, 终使火焰流猝灭,从而达到阻火目的。

    金属网型滤芯用直径0.23~0.315mm的不锈钢,多层重叠组成。目前国内的阻火器通常采用16~22目金属网,为4~12层。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹阻火器能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。

    为解决上述技术问题,本实用新型提供了一种管道阻火器,包括壳体和阻火单元,所述壳体包括*阀体和第二阀体,所述阻火单元设置于所述*阀体和第二阀体组成的空腔内,包括两个阻火芯以及夹设于其中部的金属网,在所述金属网中部还夹设有双金属片,所述金属网被所述双金属片分割为两部分,每一部分的厚度至少3mm。

    GYW大口径管道阻火器性能特点:

    1.该阻火器结构合理,重量轻,耐腐蚀,阻燃性能合格。

    2.易检修,安装方便。耐烧性能合格。

    3.阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。水压试验2.4MPa无渗漏。

    4.阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。

    5.壳体采用不锈钢,碳钢等多种材料,可满足不同工艺管道的需要。

    进一步地,所述金属网由多层铜网堆叠而成,每一层所述铜网的规格为80~120目。

    进一步地,所述金属网由多层铜网堆叠而成,每一层所述铜网的规格为90目。

    进一步地,所述双金属片包括被动层和多个主动层,所述被动层的形状和大小与所述阻火芯的横截面形状和大小一致,其上间隔地开设有多个通气孔,每个所述通气孔的一侧分别设置有所述主动层,所述通气孔和所述主动层均为尺寸相同的矩形结构,所述主动层的一边与所述被动层连接,且所述主动层所在平面与被动层所在平面之间的夹角为锐角。

    进一步地,所述主动层所在平面与被动层所在平面之间的夹角为25°~45°。

    进一步地,所述主动层所在平面与被动层所在平面之间的夹角为30°。

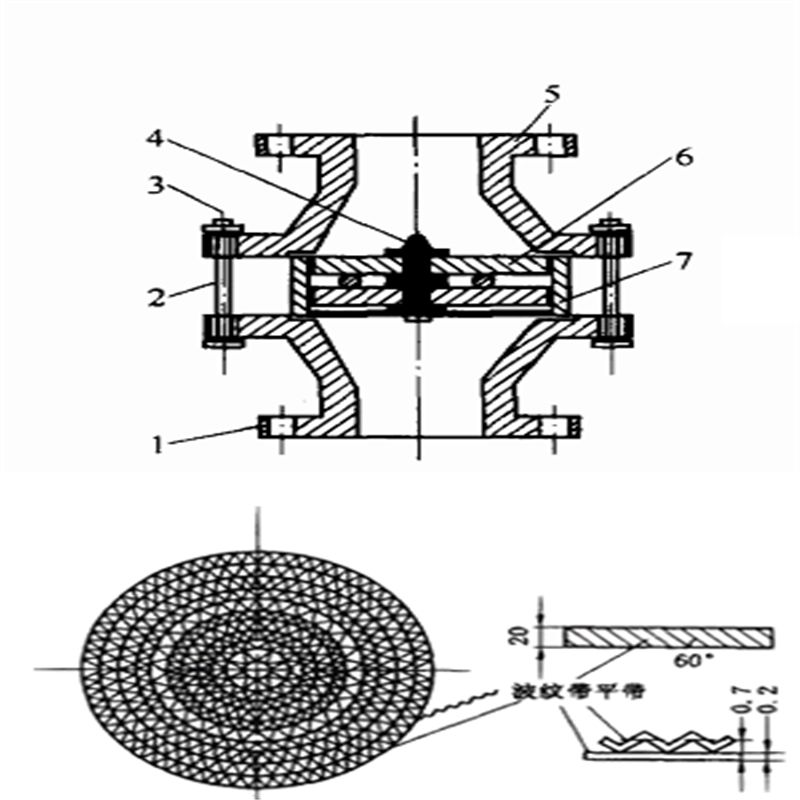

    进一步地,所述阻火芯包括平钢带和波纹钢带,所述波纹钢带复合在所述平钢带的表面上,并叠合卷成圆盘状结构,所述波纹钢带与平钢带形成多个三角形单元。

    GYW大口径管道阻火器主要技术参数

    1、具有结构合理,重量轻、耐腐蚀。

    2、易检修,安装方便等特点。

    3、阻火器芯子采用不锈钢材料,耐腐蚀易于清洗。

    阀体材质:碳钢、不锈钢

    工作压力:0.6-6.4MPa

    阀门口径:DN15-DN800

    连接方式:法兰

    零部件材料:

    阀体材料:碳钢WCB、不锈钢304、316、

    阻火芯件材料:不锈钢防爆阻火波纹板

    密封件材料:耐油石棉橡胶、四氟PTFE

    环境温度 ℃:≤480

    公称压力(MPa):1.0-5.0MPa

    公称口径:DN20-200(3/4"-8)"

    防爆级别:BS5501:ⅡA、ⅡB、ⅡC

    管道阻火器标准:法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)执行标准:GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准:

    SY/T0512-1996《石油储罐阻火器》、

    测试依据:GB5908-86《石油储罐阻火器性能和实验方法》。

    GYW大口径管道阻火器主要尺寸PN16/PN10

    公称通径DN(mm) 外形尺寸(mm) 注:4层阻火芯H高加45mm
    L H D K n-d
    DN15 125 142 95 65 4-14
    DN20 125 142 105 75 4-14
    DN25 130 155 115 85 4-14
    DN32 150 168 135 100 4-18
    DN40 170 180 150 110 4-18
    DN50 190 200 165 125 4-18
    DN65 205 210 180 145 8-18
    DN80 220 220 200 160 8-18
    DN100 240 240 220 180 8-18
    DN125 280 260 245 210 8-18
    DN150 330/310 285/265 285/280 240 8-22
    DN200 380/360 325/285 340/335 295 12-22/8-22
    DN250 450/430 365/315 405/395 355/350 12-26/12-22
    DN300 520/495 400/370 460/445 410/400 12-26/12-22
    DN350 595/585 420/400 520/505 470/460 16-26/16-22
    DN400 645/635 450/430 580/565 525/515 16-30/16-26
    DN450 710/690 480/450 640/615 585/565 20-30/20-26
    DN500 780/750 520/490 715/670 650/620 20-33/20-26
    DN600 895/860 550/520 840/780 770/725 20-36/20-33


    本实用新型提供了一种管道阻火器,包括壳体和阻火单元,所述壳体包括*阀体和第二阀体,所述阻火单元设置于所述*阀体和第二阀体组成的空腔内,包括两个阻火芯以及夹设于其中部的金属网,在所述金属网中部还夹设有双金属片,所述金属网被所述双金属片分割为两部分,每一部分的厚度至少3mm。本实用新型提供的管道阻火器,提高了阻火效率。

    GYW大口径管道阻火器保养与维修:

    为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。

    1、阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。

    2、发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。

    3、重新安装阻火层芯子时,应保证结合面严密不得漏气。

    订货须知:

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
    二、若已经由设计单位选定公司的型号,请按型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案",也十分愿意帮助用户解决生产中所遇到的难题。
