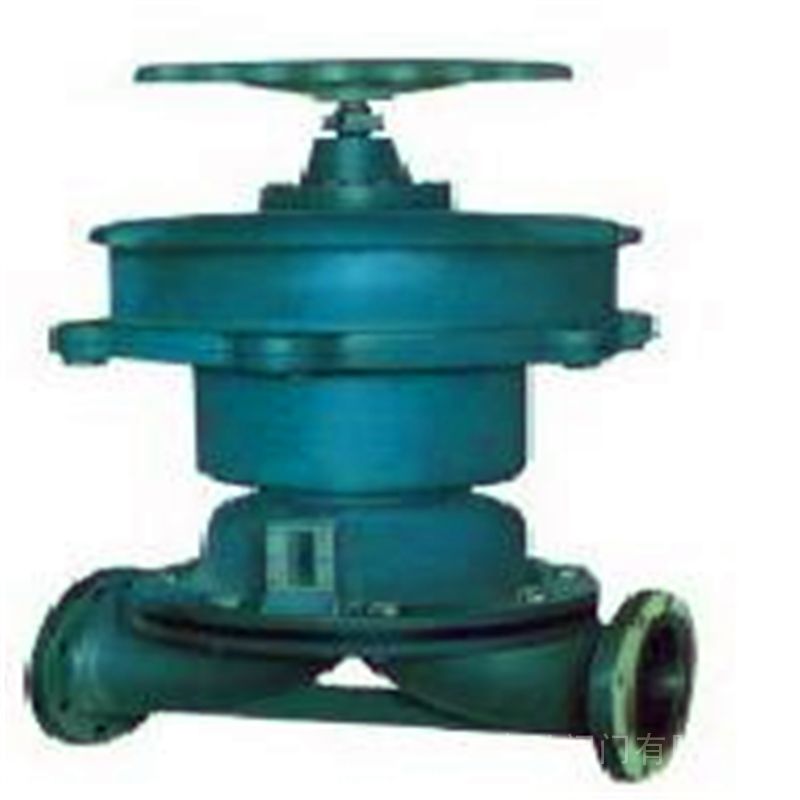

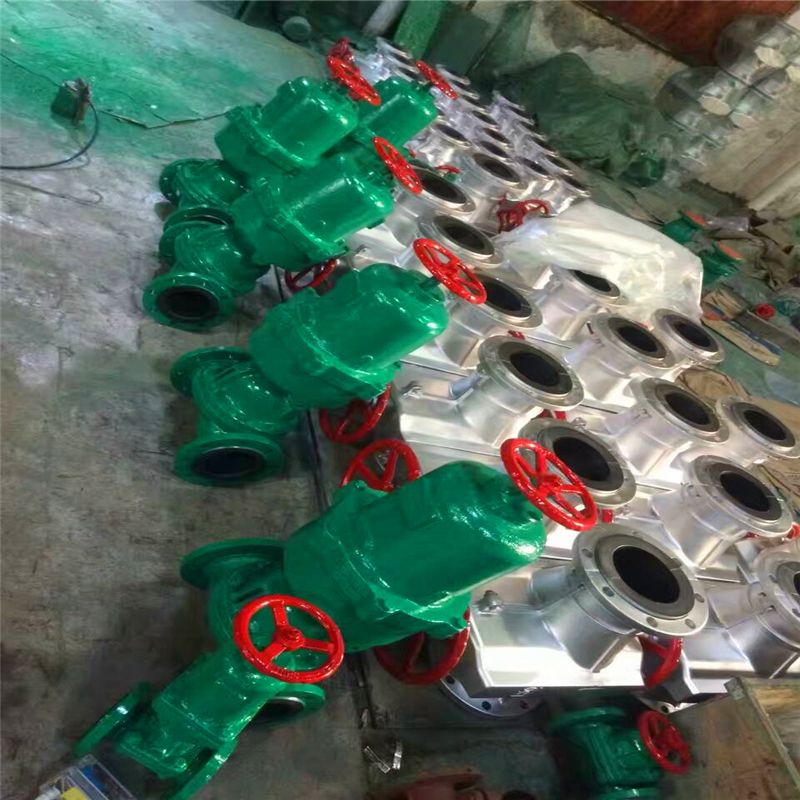

G6B41J常闭气动隔膜阀 产品说明

G6B41J常闭气动隔膜阀，不通气源时，阀体为常闭状态，通气后开。本阀是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开。隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。G6B41J常闭式气动隔膜阀是由气缸和隔膜阀组成，用气动执行器来带动隔膜阀的开关，从而达到管道中的介质截断功能和接通，在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用较为广泛。分成常开、常闭和往复式三种，可根据用户的要求在气缸上加上手动操作。

【G6B41J常闭气动隔膜阀工作原理】：

    G6B41J常闭式气动隔膜阀通气打开断气关闭，开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。本实用新型涉及气动隔膜阀技术领域，具体为一种常闭式气动隔膜阀。

背景技术：

气动隔膜阀是截断阀的一种，通过一块用软质材料制成的隔膜实现阀的启闭，现有的气动隔膜阀是以压缩空气为动力源，一般在阀的顶部设有气缸体，气缸体开设有两个气孔，对驱动体进行上下推动，通过两个气孔进行推动额外增加了辅助器件，从而增大了成本，鉴于此，我们提出一种常闭式气动隔膜阀。

【G6B41J常闭气动隔膜阀产品特点】：

1、隔膜可更换，维护费用低。

2、没有填料函，因此没有外漏。

3、流线型的流道，使得压力损失小。

4、弹性密封的开闭件，确保没有内漏。

5、流体通道是直的，因此流体损失更小，磨损更小。

6、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。

7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和*小的关闭力。

8、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

常闭气动隔膜阀G6B41J性能特点：

 ①弹性密封的开闭件，确保没有内漏；

    ②流线型的流道，使得压力损失小；

    ③没有填料函，因此没有外漏；

    ④阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀；

    ⑤隔膜可更换，维护费用纸；

    ⑥衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

技术参数：
公称通径：DN15-DN300

    设计标准：GB/T 12239

    结构长度：JB1688/GB12221

    法兰标准：JB/T79-94；GB9113.1-26

    检验试验：GB/T13927

部件材质：
阀体：铸铁、铸钢、球墨铸铁+衬胶

    阀盖：铸铁

    阀瓣：铸铁

    手轮：铸铁

    隔膜：天然胶、丁基胶等

    阀杆：2Cr13

    衬里：橡胶、四氟

*后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

G6B41J常闭气动隔膜阀性能规范：

G6B41J常闭气动隔膜阀主要零件材质：

G6B41J常闭气动隔膜阀外形连接尺寸及重量：

​该常闭式气动隔膜阀，通过设有的弹簧对移动件进行固定，从而使隔膜与固定板处于贴合状态，实现阀的闭合状态，通过设有的气动接口，可以使压缩空气进入到上阀体内壁的底部空间，从而推动圆形推板向上移动，进而使*环形限位块和第二环形限位块带动隔膜向上拉伸，使*连接管和第二连接管的端口打开，实现阀的开启状态，当气动接口停止注入压缩空气时，圆形推板在弹簧的弹力作用下进行复位，带动隔膜向下与固定板贴合，从而实现阀的常闭合状态。

一种常闭式气动隔膜阀，包括上阀体，所述上阀体为中空结构，所述上阀体的内壁设有移动件，所述移动件包括圆形推板，所述圆形推板的底部中心处设有圆柱形连杆，所述圆柱形连杆的圆周外壁且靠近底部边缘的位置设有对称分布的矩形连杆，两个所述矩形连杆的端部均竖直设有圆柱块，所述圆柱块的圆周外壁且靠近中间的位置设有*环形限位块，所述圆柱块的底部设有第二环形限位块，所述*环形限位块和所述第二环形限位块之间设有隔膜。

G6B41J常闭气动隔膜阀使用说明：

①隔膜阀安装前，须冲洗和清除干净管道中残存的杂质；

    ②尽可能在管路进口处加装过滤器，防止杂质损坏隔膜；

    ③隔膜阀安装时，介质流向应与阀体上箭头方向相一致；

    ④在存放或停用期间，应使阀门处于微启状态，避免隔膜因长期受压而失去弹性；

    ⑤衬胶层或橡胶隔膜表面切勿涂刷油脂类物品，以免产生橡胶溶胀而影响阀门使用寿命；

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
